Diskussionen Rund um das Thema QI Ladestation

[DerKomtur]

Hat schon jemand eine QI-Ladestation gesehen, die keine LEDs hat? Mich nerven die immer ungemein.. Ich will weder via fiepen noch mit Beleuchtung belästigt werden. Schon schlimm genug, dass mich das Smartphone immer mit Roter und Grüner LED darauf hinweisen will beim laden :/

Ich habe zwei von diesen Samsung-Deckeln
Einer mit einem asiatischen Typenschild ohne CE-Zeichen, da leuchtet dauerhaft eine schwache rote LED. Der andere hat ein "verständliches" Typenschild, da leuchtet nur beim Laden die LED grün oder blau.

Bild ef93e7eddd | Share-your-photo.com
Bild 6c372aef51 | Share-your-photo.com

Ich habe eine Klapphülle, die hinten so dick ist, wie die Kamera aus dem Gehäuse steht, also ungefähr 2mm.
Der schwarze Asiate ist etwas zickiger, was die Position des Handys auf dem Deckel angeht.
Der weiße Lader läd immer ab einem Abstand von rund 5mm.

Nachtrag:
Der asiatische Lader geht NICHT mit einem 1A-Lader, den zieht er mit einer zu hohen Belastung unter 4V und flackert dann nur noch.



[Jannis123]

Hallo Zusammen,
habe mir den original Samsung charger für mein S6 zugelegt und folgendes Problem:
er leuchtet blau beim Laden ,wechselt aber nicht in grün, obwohl das S6 mir 100% Ladung mit grüner LED anzeigt!
Austauschgerät bestellt,das gleiche Problem.Original S6 Ladekabel und charger.Samsung kennt das Problem nicht,sagt,dass nichts mit dem Akku passsieren kann.
Was sagt ihr?



[DerKomtur]

Der Lader hat keinen statischen, sondern dynamischen Ladestrom. Von Anfangs rund 1,5A geht der Strom mit steigenden Akkuprozent langsam zurück bis auf 0,3A, wenn schon 100% da stehen. Wenn man lange genug wartet, wird die LED grün und es bleiben ca. 150mA Erhaltungsladung übrig. So jedenfalls meine Messungen....



[Jannis123]

na,ja 2 Stunden Wartezeit und trotzdem blaues LED Licht?
Frage ist ja auch (als Laie),ob dem Akku dieses dauernde Laden gut bekommt?



[DerKomtur]

Ja, 2h is schon bissl lang. Nein, ich beobachte da ein recht ausgefeiltes Lademanagement in Kombination mit Display-An/Aus oder Restladung. Ich gehe davon aus, das auch die Lebenserhaltung des Akkus integriert ist.



[LM100]

Ich hab die gleiche Kombination. Bei mir funktioniert es kaum richtig.
Entweder liegt das S6 nicht richtig auf und es lädt gar nicht richtig, sondern geht ständig an und wieder aus.

Oder es lädt über Nacht, bleibt aber bei ca. 95% stehen. Man muss das S6 dann runter nehmen und 1 Minute neu auflegen, dann ist es bei 100%.
Ich bin von der Qualität gar nicht überzeugt, lade derzeit wieder mit meiner alten Nokia-Station. Da gibt es keine Probleme.



[Wicki]

Die EasyCHEE T900 macht das hervorragend. Lädt immer bis 100 %, springt dann auf grün und hält dann die Ladung. Dank der drei Spulen kann man das S6 auch quasi nicht falsch auflegen.



[DerKomtur]

Der weiße Ladeteller mit "europäischem" Typenschild passt sich dem maximal möglichen Strom an. An einem 5V/1A-Lader holt er sich auch nur 1A, ohne das die Spannng einknickt.
Der schwarze "asiatische" Lader macht das nicht und versucht immer über 1A zu holen. die Spannung geht unter 4V und die blaue LED flackert oder geht immer wieder aus und an.
Der weiße Lader zeigt irgendwann eine grüne LED, der schwarze nicht, obwohl der Ladestrom bei 100% deutlich zurück gegangen ist.
Da scheint es wohl verschiedene" Philosophien" zu geben, wie man etwas technsich umsetzt.....falls der schwarze Lader kein Fake ist.....



[andregee]

Hallo Zusammen,
habe mir den original Samsung charger für mein S6 zugelegt und folgendes Problem:
er leuchtet blau beim Laden ,wechselt aber nicht in grün, obwohl das S6 mir 100% Ladung mit grüner LED anzeigt!
Austauschgerät bestellt,das gleiche Problem.Original S6 Ladekabel und charger.Samsung kennt das Problem nicht,sagt,dass nichts mit dem Akku passsieren kann.
Was sagt ihr?

Ich hatte das Phänomen zum Teil zu beklagen. Manchmal schaltete sich die LED auf grün, dann sprang die wieder auf blau, manchmal blieb sie einfach blau. Nur wenn das S6 absolut mittig lag, funktionierte die LED halbwegs verlässlich. Ich denke einfach mal das bei nicht mittiger Lage ein zu hoher Strom für die Erhaltung nötig war. Komischerweise ist das Problem seit 6.01 Geschichte



[DerKomtur]

Ich habe zwischenzeitlich mehrere Schnurlos-Lader, Made in Korea, Made in Vietnam, und mit einem asiatischen Typenschild.
Ich kann sagen:
Es gibt große Unterschiede.
Der eine zieht 1A, der andere 1,5A, der eine läd mit Hülle in einem Abstand bis ca. 5mm, der andere hat eine so kurze Reichweite, das man das Gerät ohne Hülle so lange hin und her schieben oder in der Richtung drehen muss, bis die LED dauerhaft blau bleibt und nicht ständig zu grün pendelt.

Mit der blinkenden blauen LED wird auch in Etappen geladen, was nicht gerade lebensverlängernd für einen LiIo-Akku ist, denn bekanntlich zählt nicht jeder Ladevorgang als Zyklus, sondern auch jeder Ladeversuch.



[andregee]

Was heißt denn der Versuch zählt als Zyklus? Ein Zyklus bedeutet ein vollständiges Laden von 0 bis 100 Prozent. Wenn nun nur immer kurzfristig geladen wird, sind das viele kleine Teilzyklen. Letztendlich gilt eine gepulste Ladung sogar als akkuschonend, bleibt nur die Frage nach der Pwm Frequenz



[DerKomtur]

Letztendlich gilt eine gepulste Ladung sogar als akkuschonend, bleibt nur die Frage nach der Pwm Frequenz

Das ist zwar richtig, trifft aber nur auf die alten Cadmium/MetallHydrid-Akkus zu.
Mit der Pause zwischen den Ladeimpulsen wird im wesentlichen die Ladeschlussspannung gemessen.
Knickt die ein, ist der Akku voll, egal wie halb leer er war.

Bei Lithium-Akkus geht das nicht so einfach, weil der Abstand zwischen Voll und "Tiefentladungs-Sicherheit" zu wenig ist.
Lithium-Akkus werden deshalb mit "constant current constant voltage" geladen, also mit zunächst konstanter Spannung/Strom.
Jeder Handyakku hat eine eigene Intelligenz, die Zustand und Lademenge über den Innenwiderstand feststellt.
Wird der Akku voll, geht der Ladestrom zurück.
Am Beispiel des S6 geht der Ladestrom (nur bei 5V) von Anfangs 1,5A bis auf 0,2 - 0,3A zurück, wenn der Akku voll wird.
Wenn dieser Konstant-Ladevorgang unterbrochen wird, zählt das die Elektronik so, als ob der Ladevorgang beendet ist, also wie ein Zyklus.

Man kann einen Lithium-Akku nur sehr schwer über die Spannung definieren.
Immer dann, wenn der Akku ganz voll ist, oder die Tiefentladungsabschaltung erreicht wird, kalibriert die Elektronik die Anzeige auf 0 oder 100% und fängt an, die Lademenge zu zählen, die rein geht, und die die entnommen wird.

Deshalb sollte man Akkuprozente nicht allzu ernst nehmen.....



[andregee]

Ich bin der Meinung dass ich vor kurzem noch davon gelesen hab dass man mittels pwm Ladung dem Memory Effekt von Liio Akkus vermindern möchte im Bereich von Hybrid Fahrzeugen.
Alzheimer? [emoji12]



[DerKomtur]

Alzheimer? [emoji12]

Weiß nicht, warst du schon beim Arzt?

Es gibt genau eine Meldung über einen "Memoryeffekt bei Lithium-Ionen-Akkus", die wurde im April 2013 verbreitet und mehrfach kopiert, ein Urheber ist daher wohl nicht mehr festzustellen.
Ansonsten berichtet die überwältigende Mehrheit der Google-Treffer von keinem Memoryeffekt bei Lithium-Akkus.
Ganz im Gegentum empfiehlt man bei Li-Io mittlerweile sogar keine vollständige Entladung mehr, sondern eher Teilladungen.

Memory-Effekt (Akkumulator) – Wikipedia

Um mal wieder auf die Überschrift zu kommen:
Bei meinen unterschiedlichen Ladeteller gibt es welche, die haben im Standby eine schwache rote LED, bei anderen leuchtet grün dauerhaft, ein anderer hat überhaupt keine standby-LED



[andregee]

Ich habe nur einen. Der verhielt sich unter 5.01 komisch. Teilweise blieb die LED immer bei blau, dann wechselte sie von grün auf blau und wieder auf grün. Seit Mm funktioniert das ganze recht verlässlich. Komisch das die Handy Firmware sich auf die Station auswirkt. Irgendwie muss sich der Ladestrom und die Erhaltungsladung geändert haben



[DerKomtur]

Wie öffnet man eigentlich den Ladeteller?
Jemand hat hier berichtet, das er das Ding aufgemacht hat, um die Standby-LED zu kappen.
Ich dachte, das mittig unter dem Aufkleber wäre eine Schraube, is aber "irgend was anderes", jedenfalls bekomme ich das Ding nicht auf...



[andregee]

Keine Ahnung a er vielleicht sind unter dem Polsterring die Schrauben



[DerKomtur]

Tatsächlich!

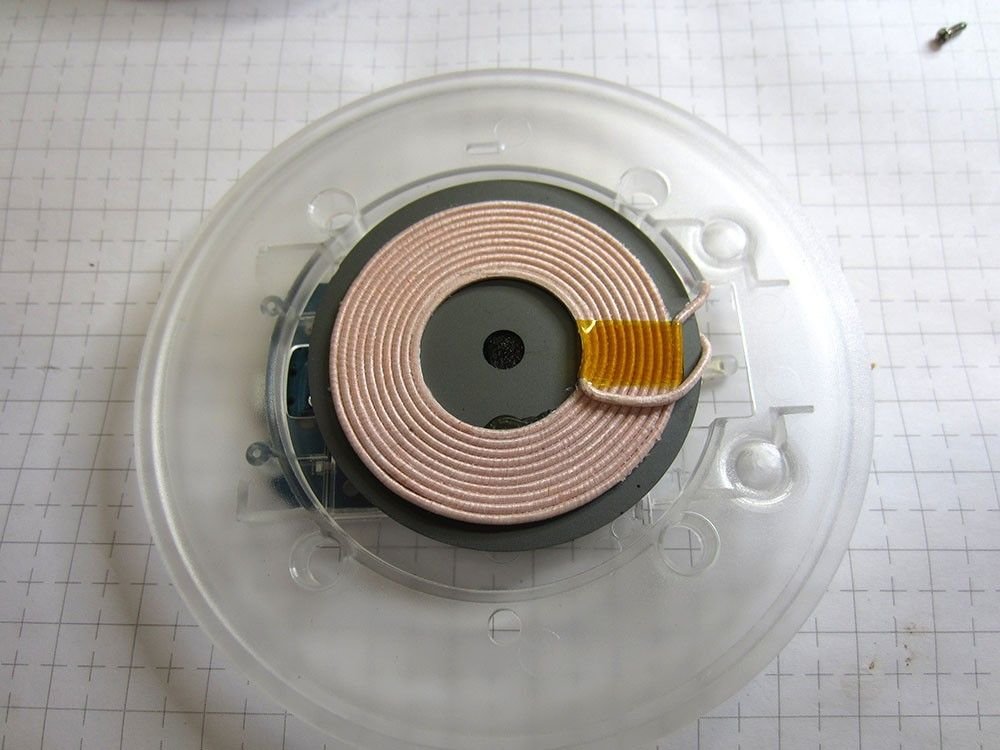

Darunter hätte ich erst mal weniger mit den vier Miniatur-Kreuzschlitz-Schrauben gerechnet

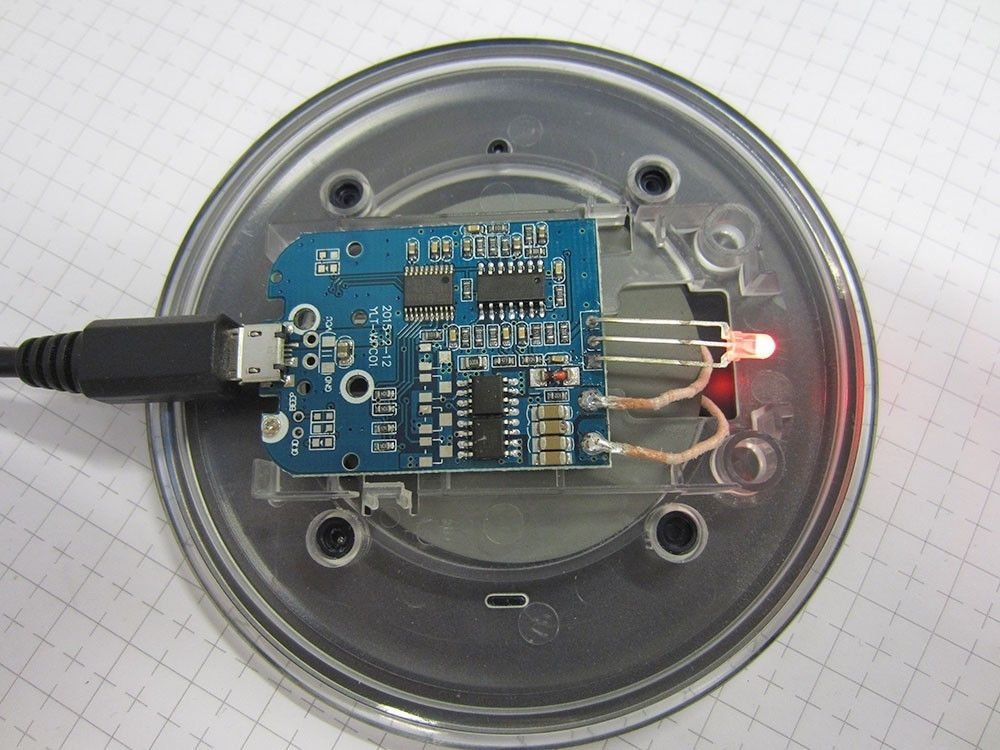

Hier das Modell mit der dauerhaften roten Standby-LED.

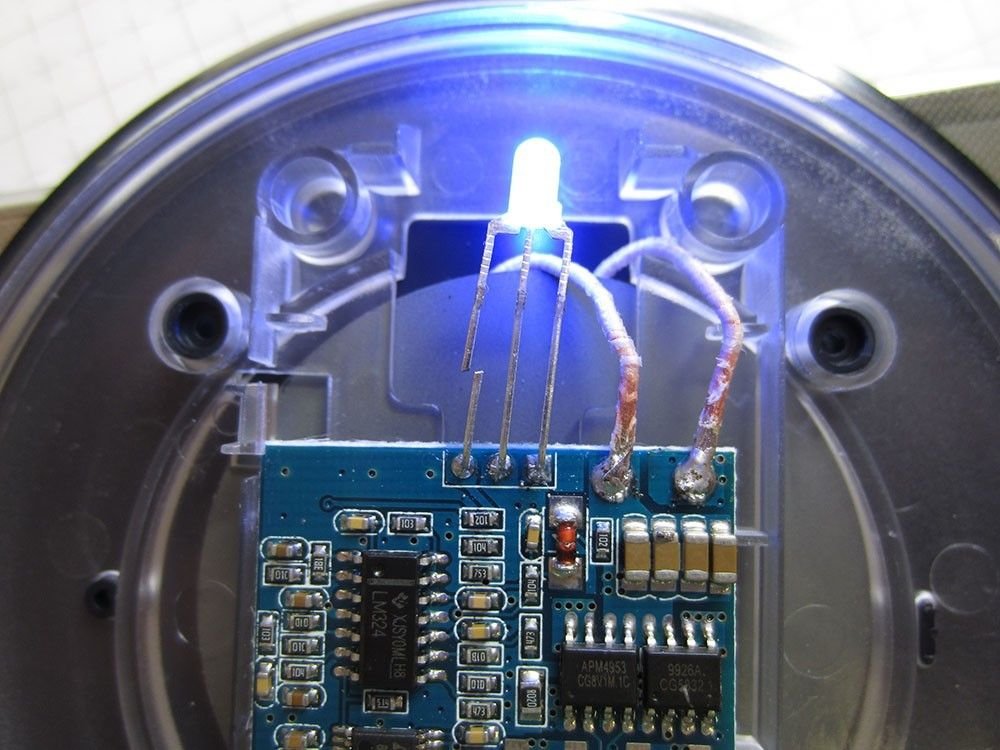

Wenn man den Draht wie im Foto durchtrennt, geht weiterhin die blaue Lade-LED.
Ob man dann noch eine grüne Voll-LED sieht, muss ich ma probieren.

Der Gummiring ist mit einem sehr dünnen doppelseitigem Papierklebeband geklebt, das natürlich auseinander reißt.
Entweder man merkt sich genau, wie der Ring drauf war, oder man besorgt sich im Vorfeld ein neues Klebemittel.



[DerKomtur]

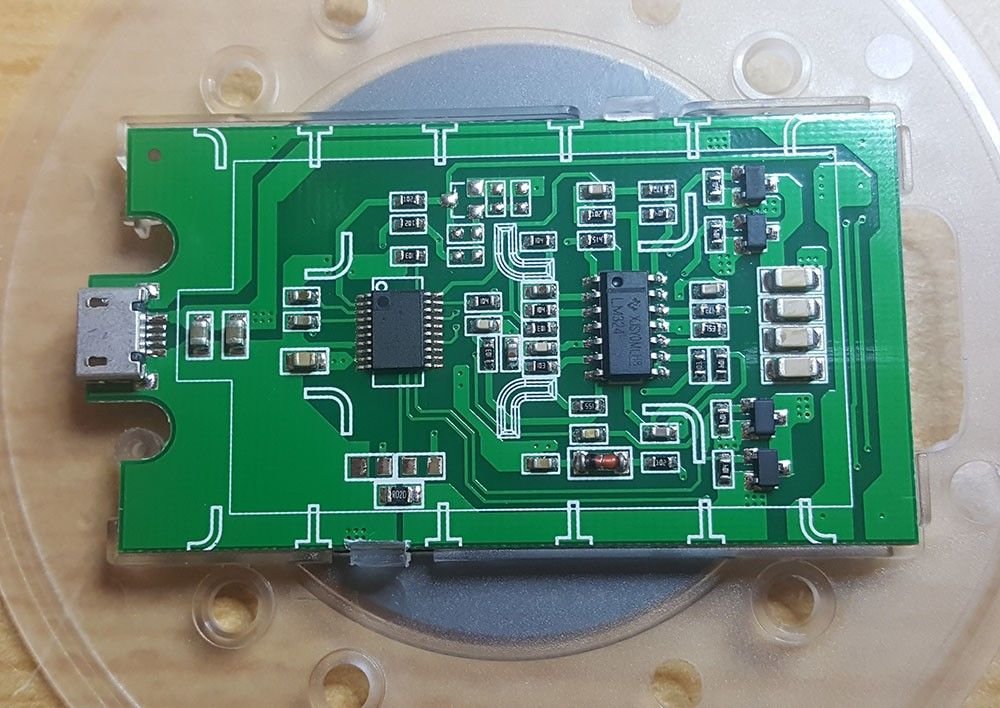

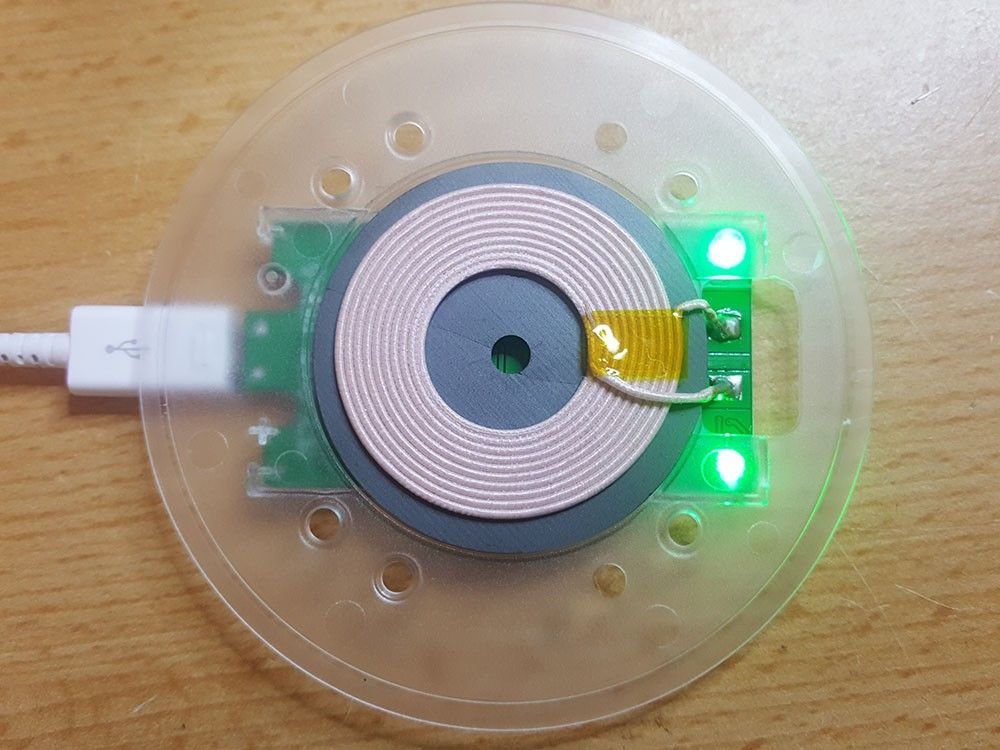

Hier das zweite Modell, das ich geöffnet habe ("Made in Vietnam").

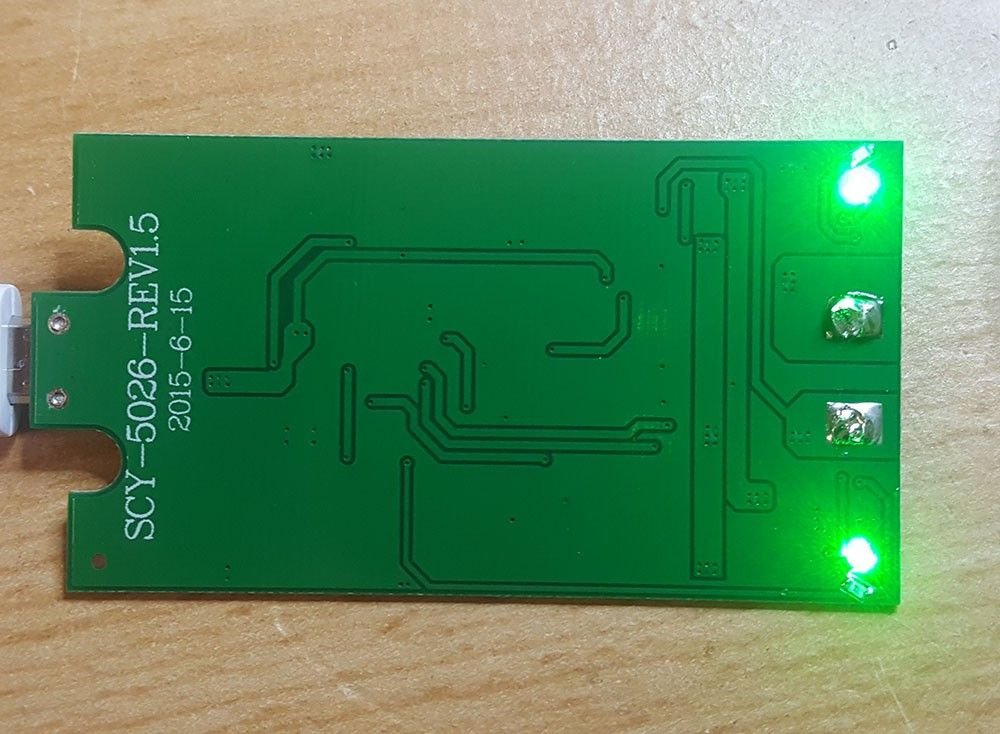

Die Platine ist eine andere, und hier brennen dauerhaft zwei helle grüne SMD-LEDs im Standby.
Daneben (jeweils aussen) sind zwei blaue LEDs, die beim Laden angehen.

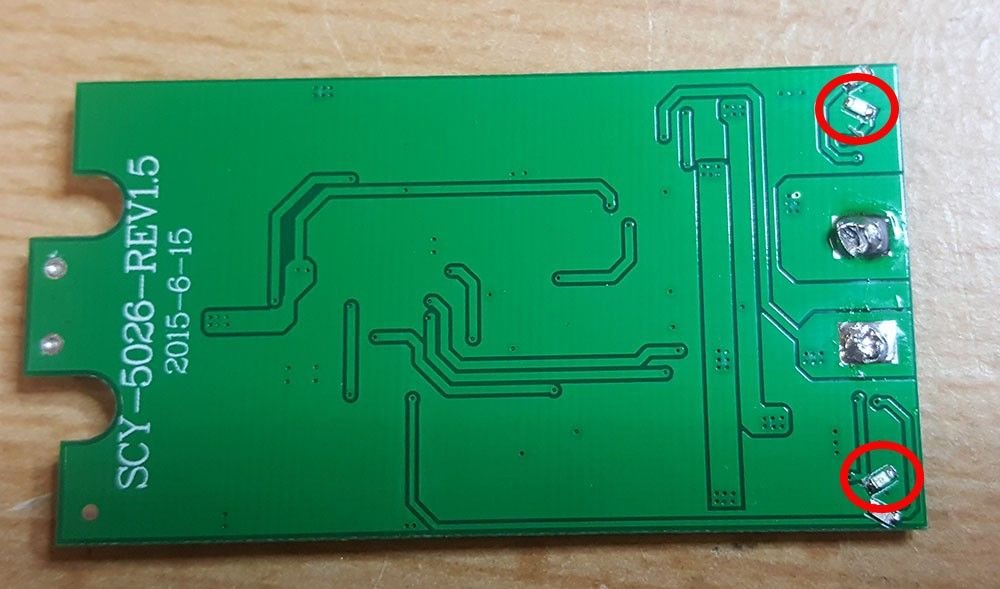

Bei den beiden inneren grünen LEDs habe ich vorsichtig mit einem Cuttermesser die Leiterbahn durchtrennt.

Wenn man den Gummiring nicht ganz abzieht, sondern immer nur eine einzelne Ecke, um die Schraube heraus zu drehen, kann mam ihn später wieder nahezu perfekt festkleben.

Und somit weiß man, das es mehrere Versionen des Samsung-Laders gibt....



[andregee]

Ich denke mal da wird auch viel gefälscht. Es gibt ja auch welche ohne Samsung Schriftzug die sonst identisch sind.
