Galaxy S4 Anschlüsse unter dem Akkudeckel

[chilllla]

Kann mir jemand sagen wofür die Anschlüsse auf der Rückseite (siehe Bild) sind?

Gesendet von meinem GT-I9505 mit der Android-Hilfe.de App



[Skyliner]

Das sind die Pins für das Induktiv Ladecover/Ladereceiver



[chilllla]

Und welcher von denen?

Gesendet von meinem GT-I9505 mit der Android-Hilfe.de App



[Skyliner]

Für das laden sind es glaube ich die im deinem zweiten Kreis von links



[chilllla]

Ok und über die restlichen weisst nix?

Gesendet von meinem GT-I9505 mit der Android-Hilfe.de App



[Skyliner]

Die anderen beiden PINs rechts davon werden auch noch vom Ladecover abgegriffen.

Das runde rechts was du noch markiert hast, sind wohl nur Nieten und keine Pins

Siehe Foto vom Induktiv Ladecover



[chilllla]

Ja aber bei denen steht L1 und R1 da muss doch irgend ein Sinn dahinter sein oder nicht? Und was ist mit dem ganz links weil das sieht irgendwie so aus als könnte man es rausziehen und irgendwas reinstecken.

Gesendet von meinem GT-I9505 mit der Android-Hilfe.de App



[easyy87]

der links müsste die wlan antenne sein.
die beiden rechts auch wohl antennen?! aber frag mich nicht wofür.



[therelbuergy]

L1 und R1 sind sogenannte Testpoints für LTE und 2G/3G Antenne. Man könnte dort auch eine externe Antenne anschließen, wie es das früher mal gab.



[MGF-120]

Links zum laden und Rechts für das NFC .



[Claymore]

Ich weiß, ich grabe ein altes Thema aus. Aber nachdem Google mich hergeführt hat nach meinem unstillbaren Wissensdurst, bringe ich mal Klärung in ein 2 Jahre altes Thema:

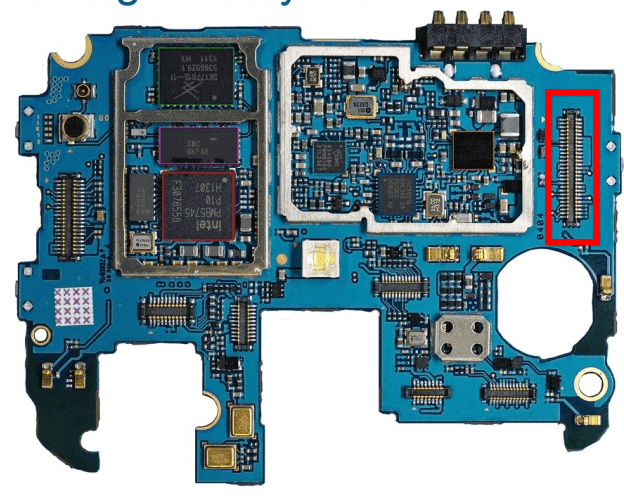

Der Anschluss links außen ist leider auch für mich ein Geheimnis geblieben. Wie es scheint, war hier ein Anschluss oder ein Chip angedacht, den Samsung dann nicht verbaute:



Der 2. Anschluss von Links dient nur dem kabellosen Laden.
Der 3. Anschluss von Links dient NFC.

Nun kommen wir aber zu den interessanteren Anschlüssen wie R1 und L1:

R1 ist der RF-Anschluss für eine externe Antenne
L1 ist der RF-Anschluss für eine externe Antenne (LTE MIMO)

Natürlich gibt es auch Patchkabel von RF zu FME - siehe (Beispiel):
Patch Lead for Samsung Galaxy S4

Ich hoffe, dass Tante Google nun etwas zufriedener ist.
