Ich dachte mir, mach mal eine kleine Anleitung, wie ihr euer Galaxy S4 zum kabellosen laden bewegen könnt. Und da es sich nicht um die Qi Technologie handelt, habe ich einen neuen Thread dafür eröffnet.

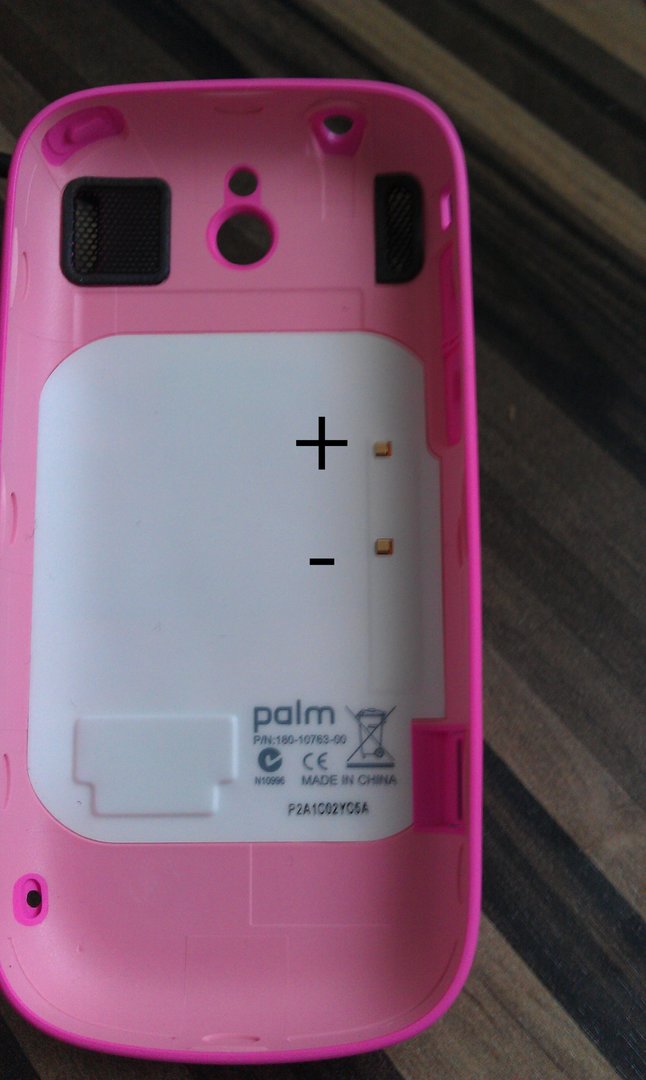

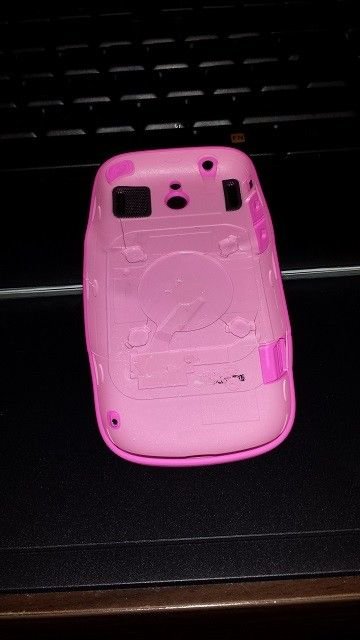

Zuerst müsst ihr die Ladespule und die Magnete aus dem Palm Akkudeckel entfernen. Am besten mit einem Messer oder kleinen dünnen Schraubendreher.

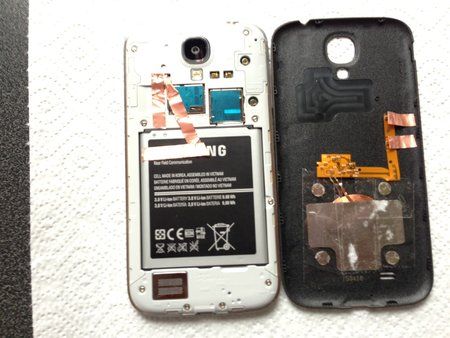

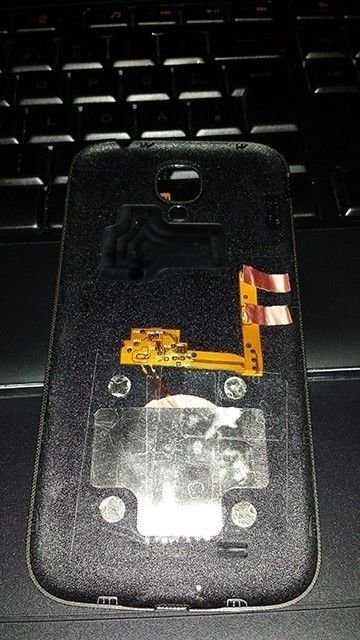

Danach die Spule sowie die 4 Magnete auf dem S4 Akkudeckel platzieren (so wie auf den Bildern zu sehen ist).
Die lange Seite der "Platine" einmal nach oben knicken.
Wenn Ihr alles so sitzen habt wie Ihr es haben wollt, mit Tesafilm fixieren.
Als nächstes nehmt Ihr zwei Stücke Kupferband für die beiden Kontakte der Ladespule. Um den Kontakt herzustellen knickt ihr jeweils eine Seite des Kupferbandes um und verlegt des Rest des Bandes nach außen.

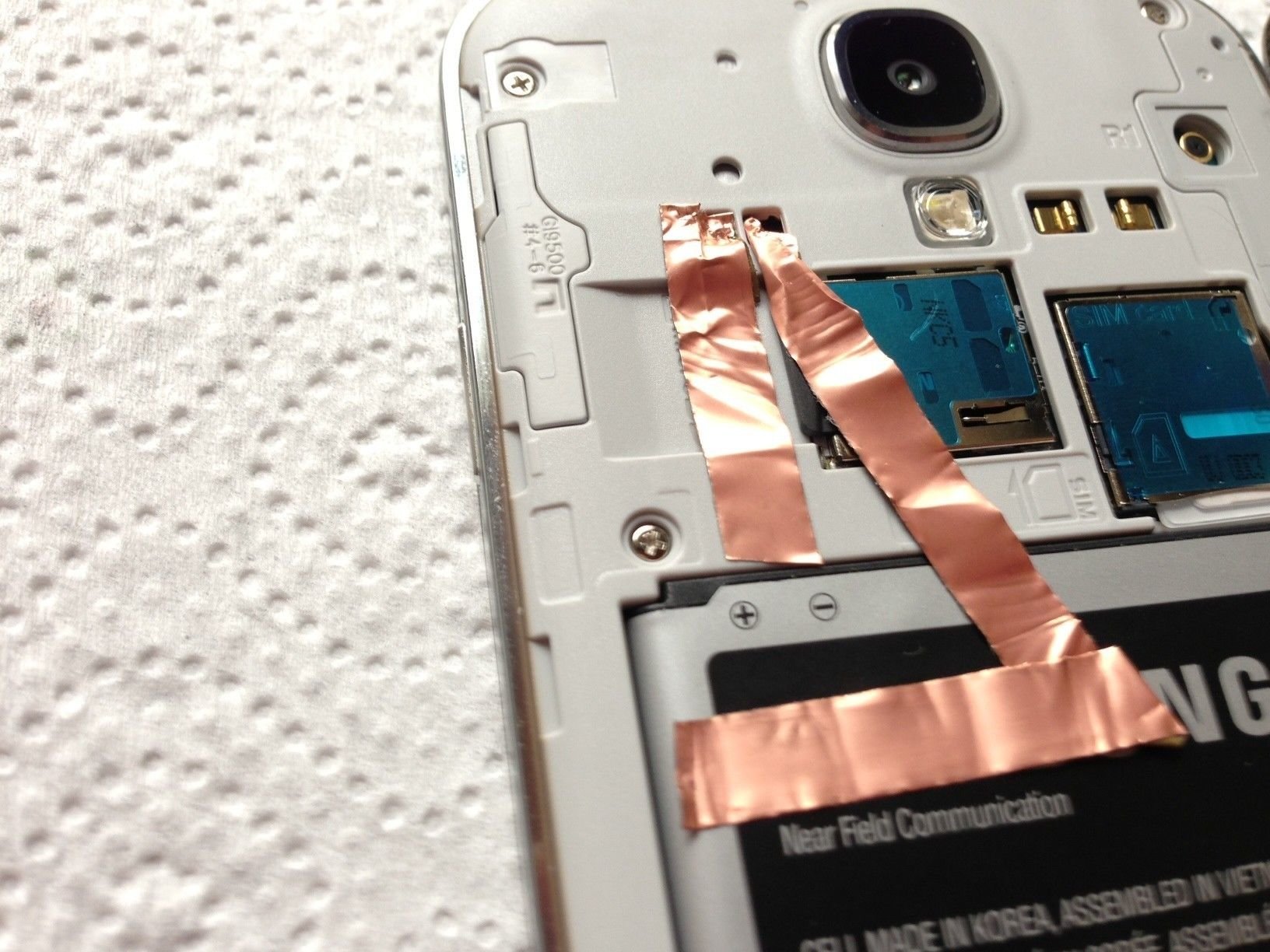

Dann nehmt Ihr zwei weitere Kupferband Stücke für die Kontakte des S4. Hier das gleiche Spiel. Um Kontakt zu erhalten jeweils eine Seite des Kupferbandes umknicken. Die umgeknickten Enden des Bandes drückt Ihr dann mit einem spitzen Stift oder Uhrmacherschraubendreher in die Kontakte des Galaxy S4. Habt Ihr das, verlegt Ihr das Kupferband wie auf den Bildern zu sehen ist um eine Verbindung zum Akkudeckel bzw. der Ladespule am Akkudeckel zu erhalten.
Dann könnt Ihr überprüfen ob Ihr den Kontakt zwischen Akkudeckel und Ladepins am S4 bekommt. Sollte alles passen Akkudeckel auf des S4 und verschließen.

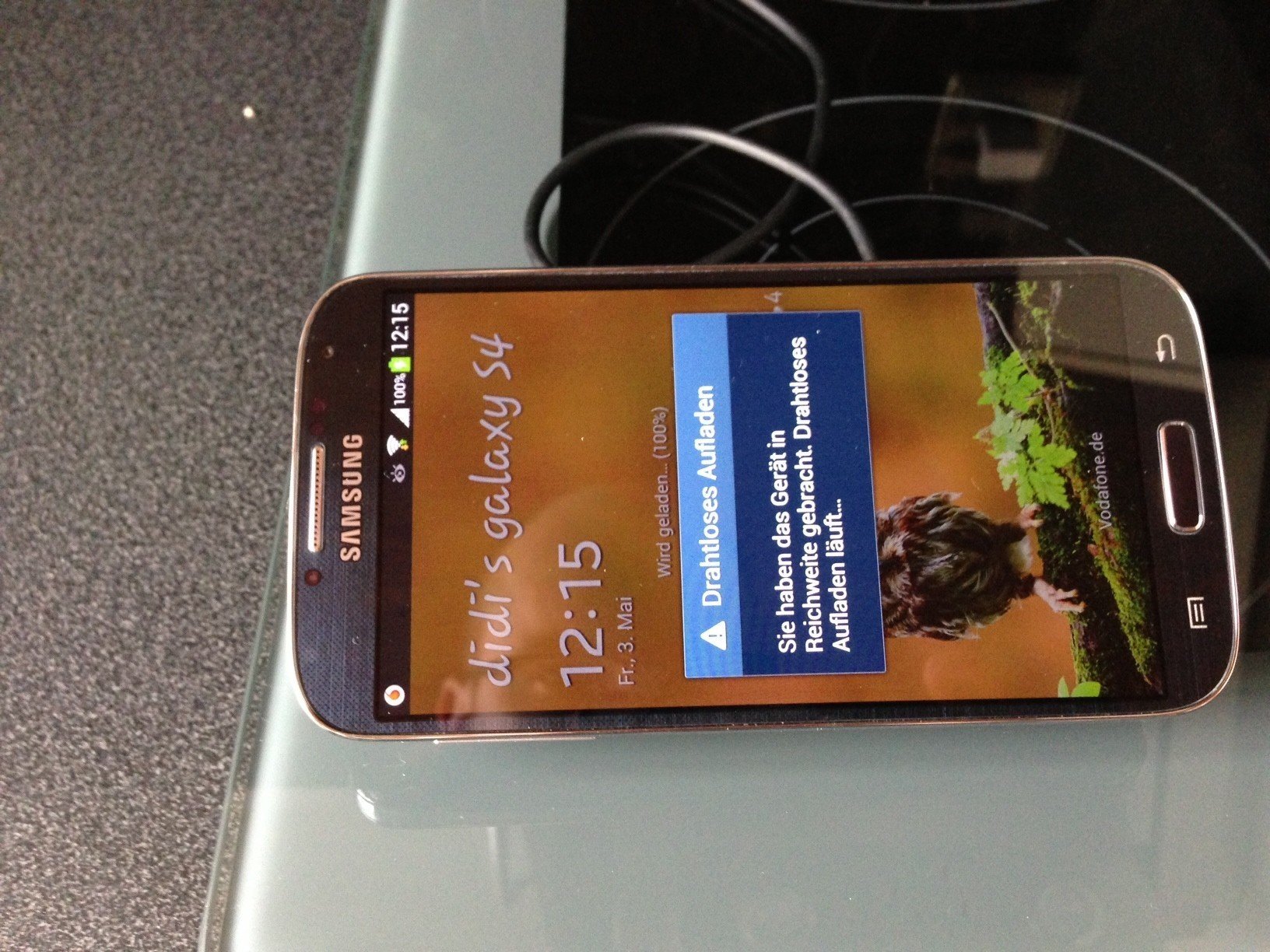

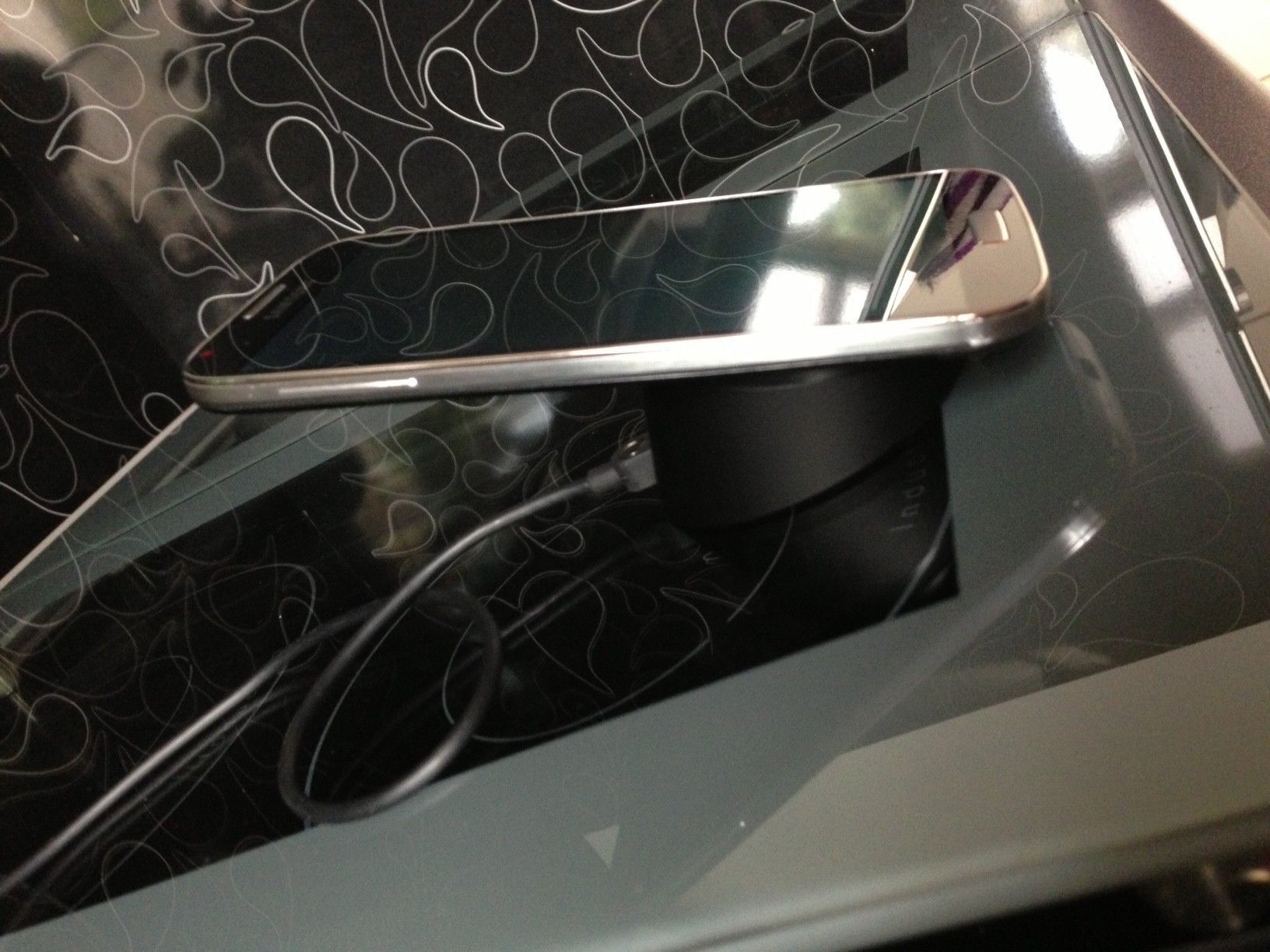

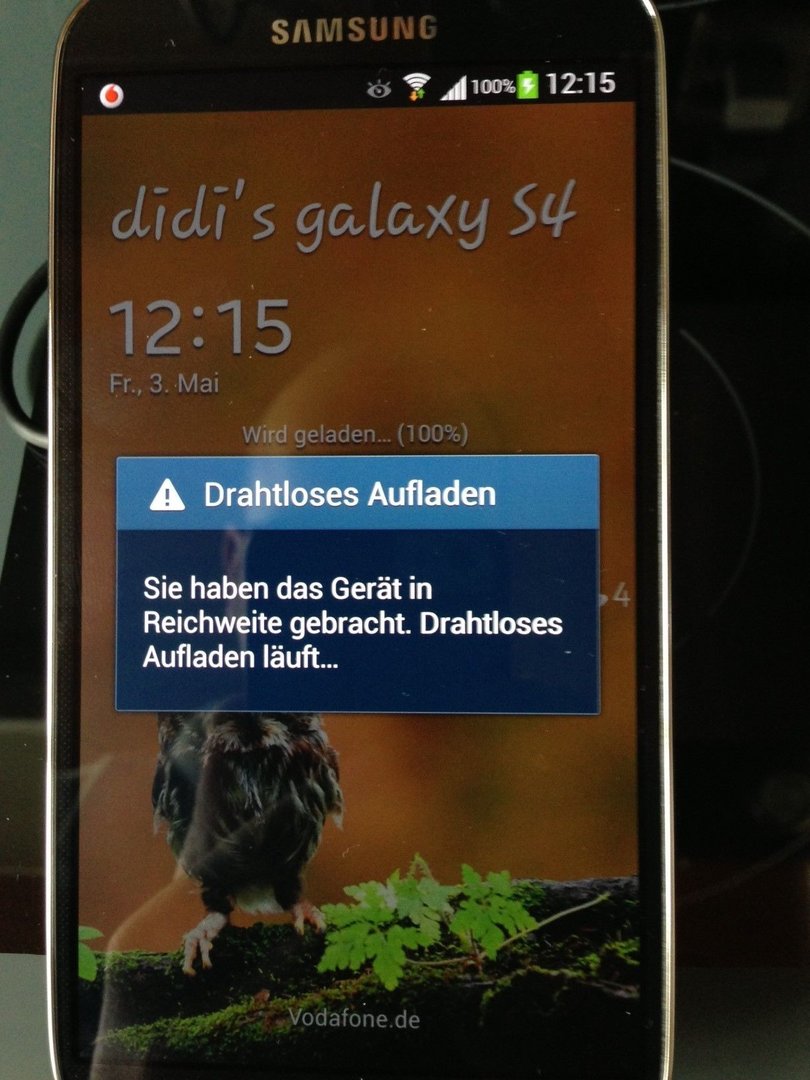

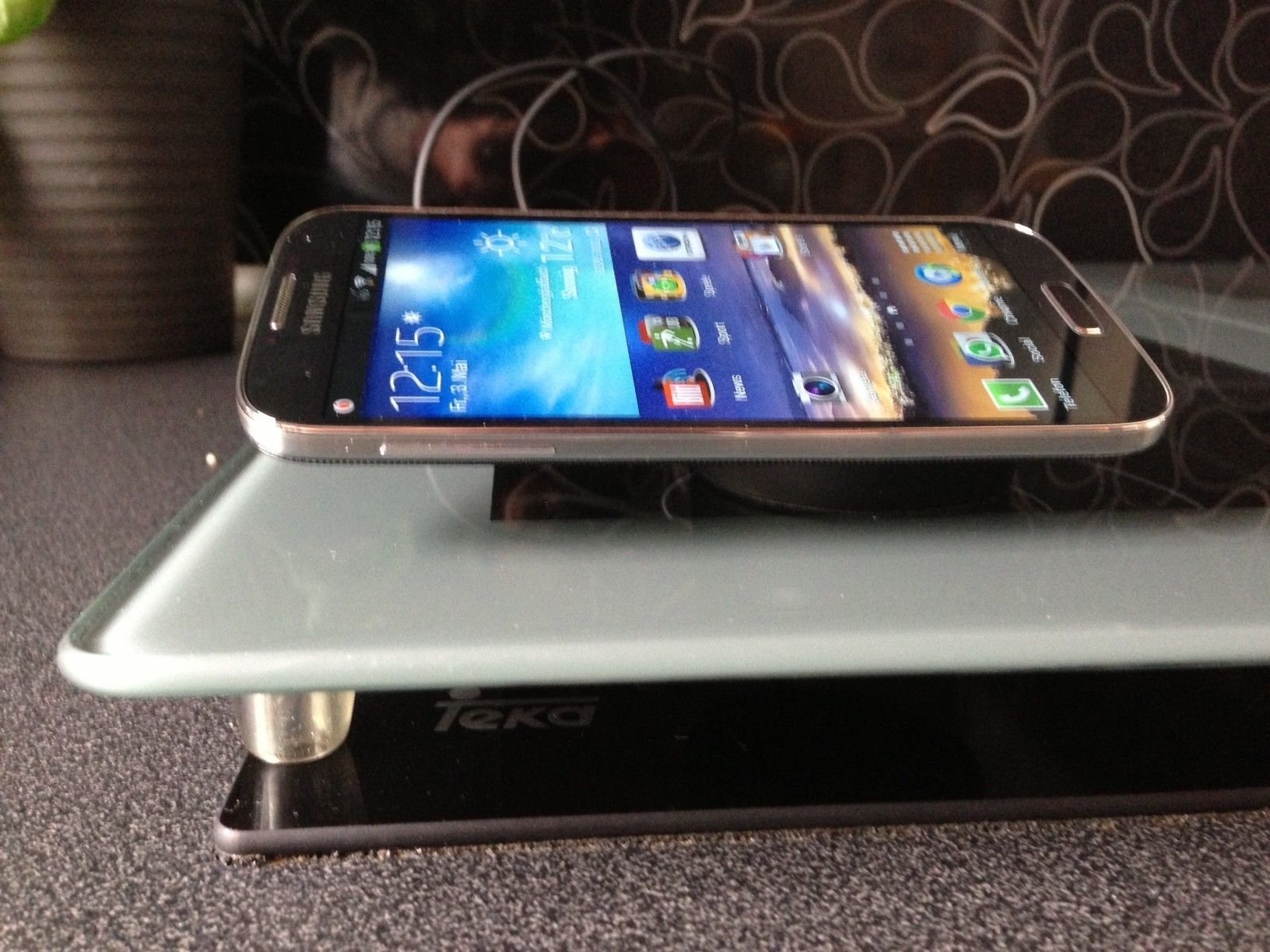

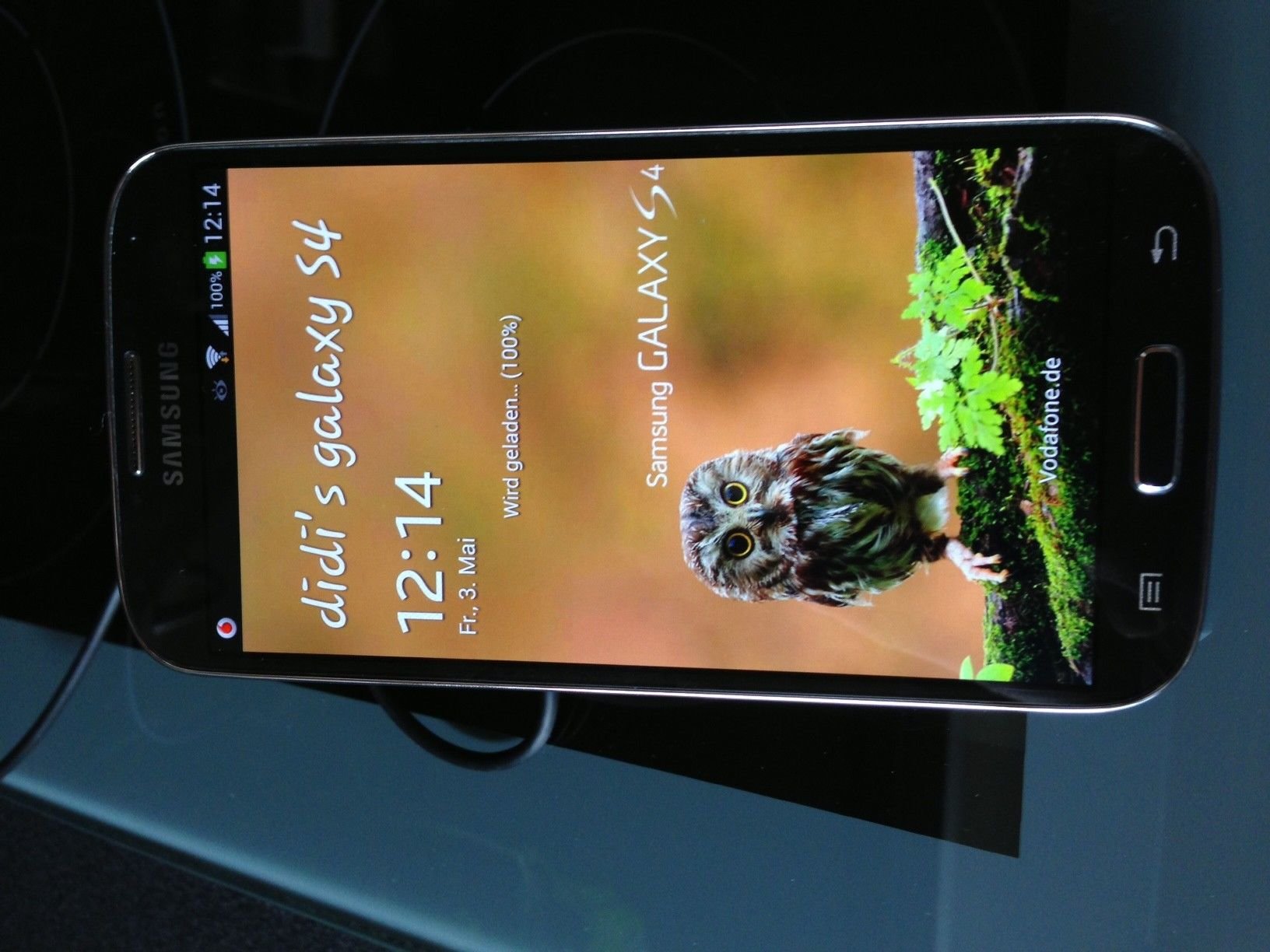

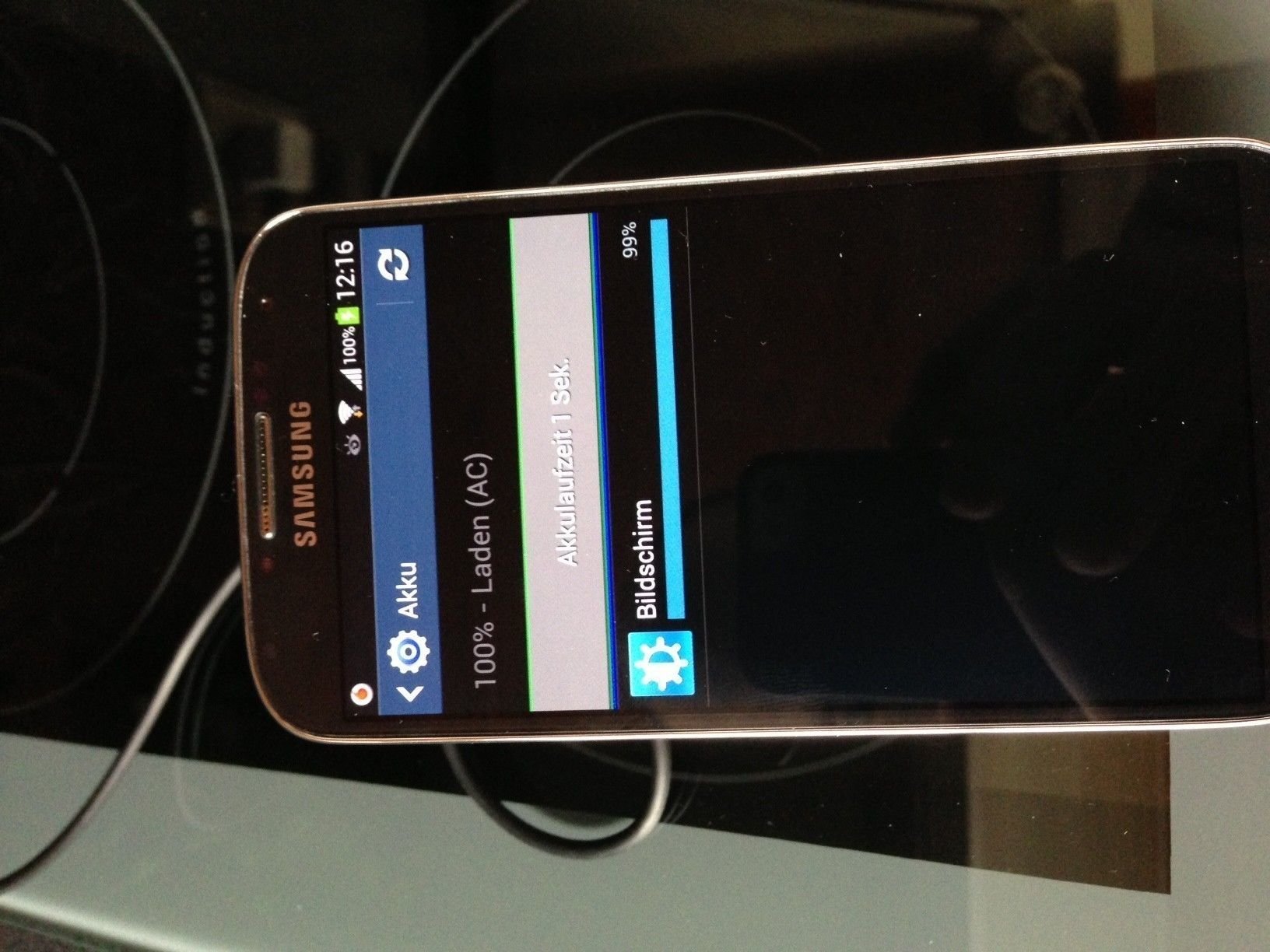

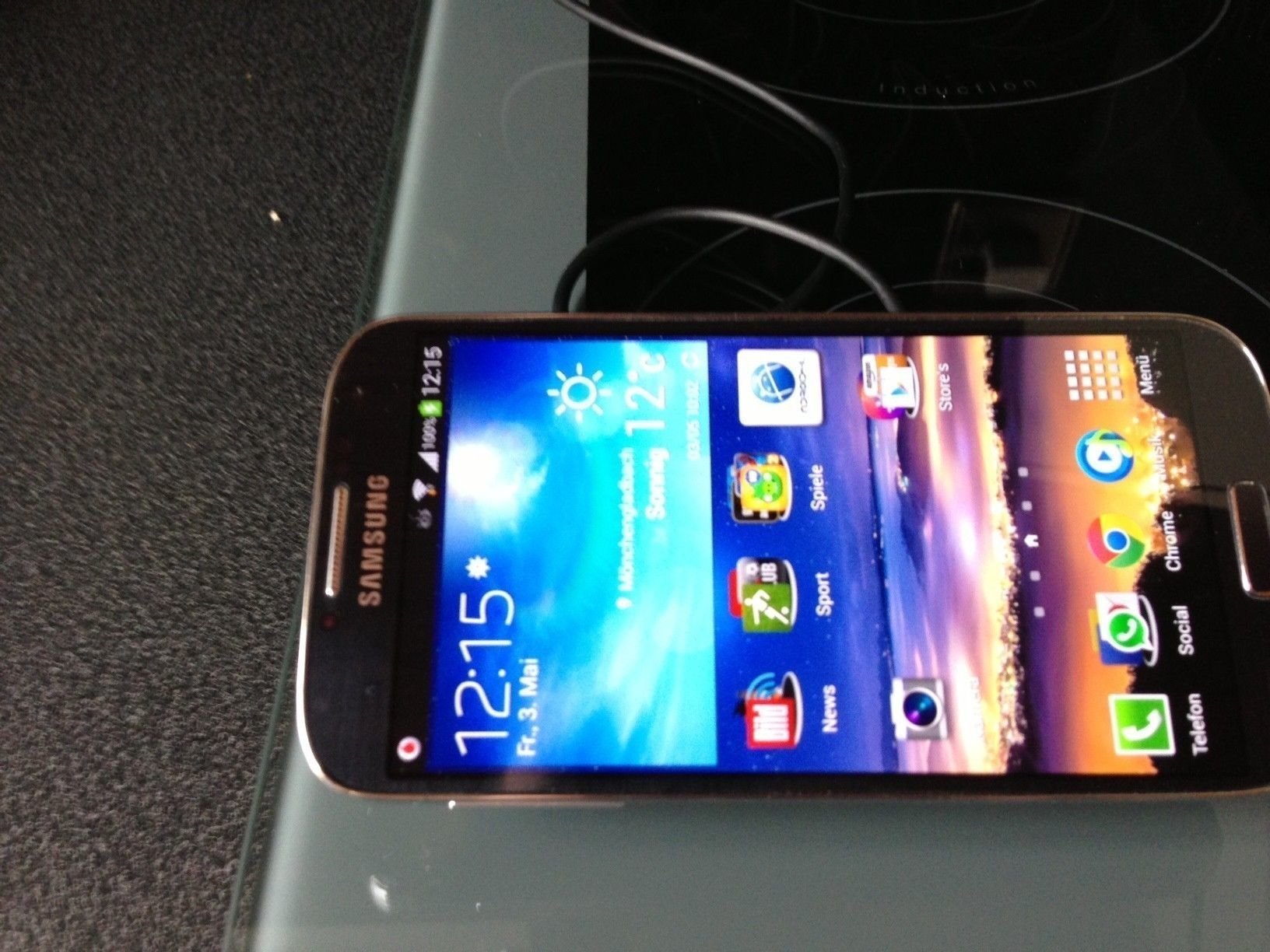

Jetzt nur noch den Palm Touchstone in die Steckdose und das S4 darauf legen. Durch die 4 Magnete im Akkudeckel hält das Galaxy S4 bombenfest auf dem Touchstone.
Bei der Wahl des USB Kabels ist darauf zu achten, entweder das original Palm USB Kabel zu nehmen oder einen USB Stecker zu haben der sehr flach ist, da der Anschluss an dem Touchstone sehr eng geraten ist. Es muss ein Micro USB Kabel sein.

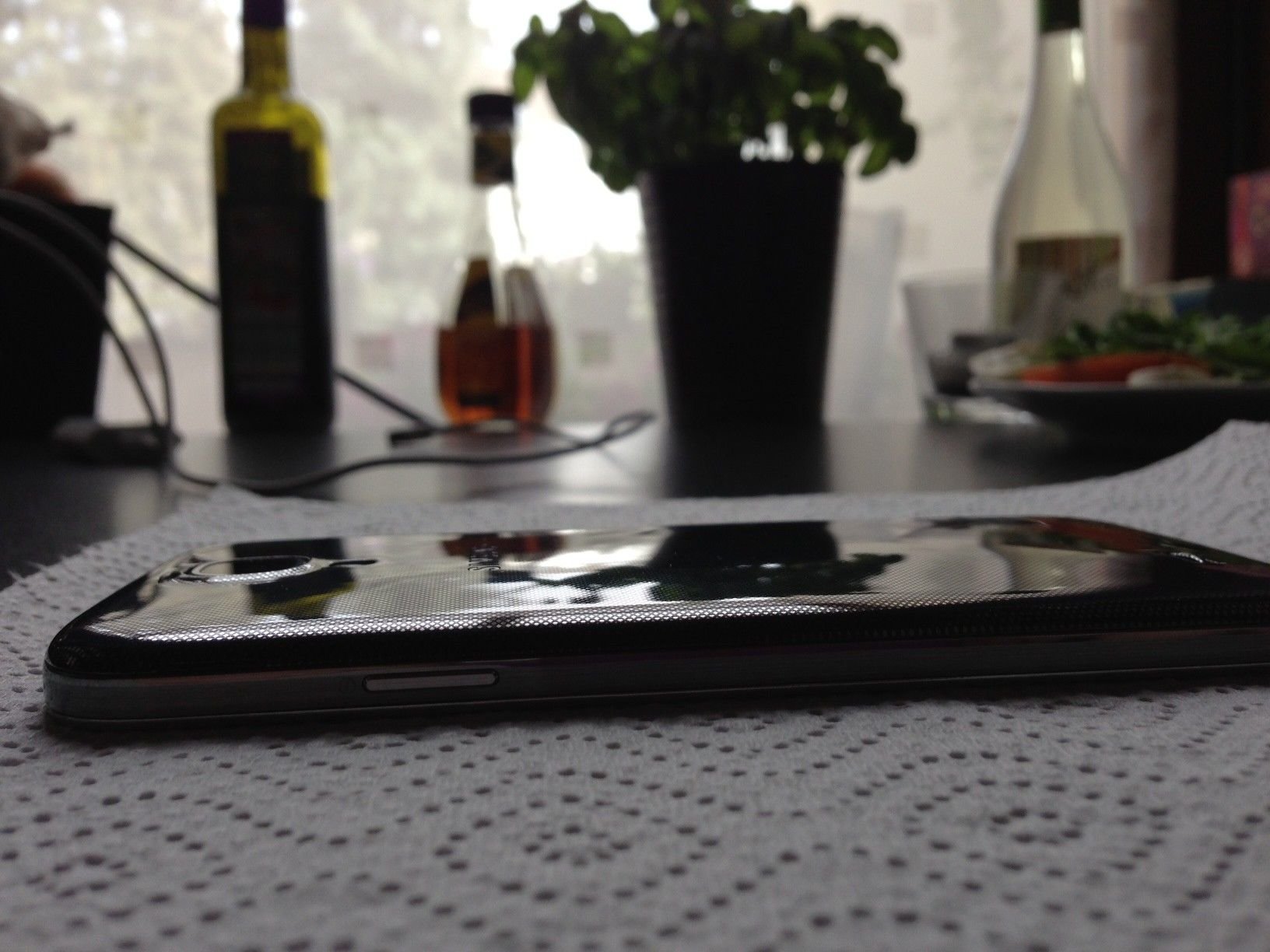

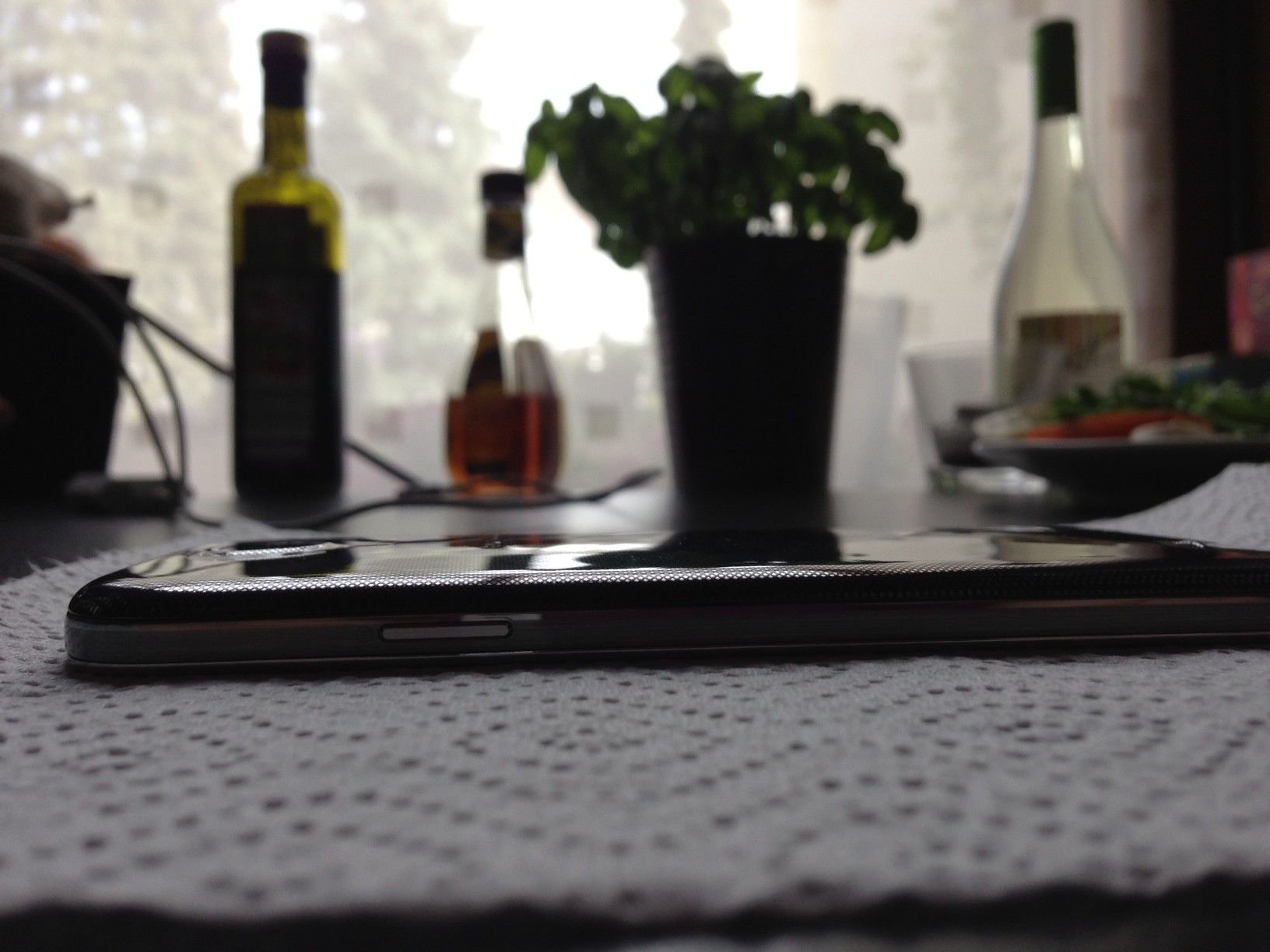

So, ich hoffe es euch einigermaßen gut erklärt zu haben, wie Ihr Euer S4 zum kabellosen Laden bringen könnt, ohne eine teure original Lösung von Samsung zu kaufen, die dann auch noch den dickeren Akkudeckel mit sich bringt und eine langweilige Ladeplatte
Die Anleitung war jetzt für eine Ladespule aus einem Palm Pixie. Die Ladespule des Palm Pre sieht etwas anders aus, sollte aber genauso gut funktionieren (habe es beim S3 auch mit beiden Spulen damals in Betrieb gehabt).
Man kann das ganze natürlich auch noch schicker machen indem man Kabel verlötet. Aber da ich meine Garantie nicht verlieren möchte habe ich einfach Kupferband genommen und nichts rumgelötet
Viel Spaß beim nachbauen.
P.S: Wem das schon zu kompliziert sein sollte, der kann sich das fertige Backcover samt Ladespule in Hong Kong bestellen über Ebay. Einfach nach Galaxy S4 wireless Charging suchen. Der Händler bietet auch das komplett Set an mit Akkudeckel und Touchstone.
