Dockingstation für Defy?

  • 343 Antworten
  • Letztes Antwortdatum
vielen dank für die bilder.
ich habe jetzt mit der alten milestone station (da ist ja auch ein kleiner magnet drin)
mal versucht, den docking prozess mit dem defy nachzuahmen. das klappt nur, wenn
man den akkudeckel entfernt. vorallem aber startet kein programm, das defy schreibt
oben in der leiste "verbunden mit multimediastation" es startet aber kein programm.
vllt habe ich einfach nur zuviel "ausgemistet" :-(

kann bitte mal jemand rausbekommen, welches programm (zb bei RJ45) geladen wird,
welches programm also die dockingansicht zur verfügung stellt? wer das dann auch
noch hochladen kann, bekommt ein bienchen;-)

vielen dank

Ich habe ja auch eine umgebaute Milestone Station von Paserro, bei mir steck ich das Defy rein und sofort wird auf Multimedia umgeschaltet.

Bei den ausgeführten Anwendungen konnte ich nix entdecken, evtl. wird es im Hintergrund vom System gestartet ?

Montier mal einen stärkeren Magneten, evtl. war das Milestone empfindlicher oder er sitzt nicht am richtigen Punkt.

Nehmt Magneten von einer alten Festplatte.... Funktioniert tiptop :scared:

Zuletzt bearbeitet von einem Moderator:
vergisst du da nicht, das das defy den ladeanschluss unten hat? also als wecker mit
stromversorgung funktioniert das so nicht. das normale hochkantladen wird wohl
gehen, aber wofür dann diese "docking"-station?

ja ist mir klar dass nur hochkant laden geht...ist mir eh lieber....

Platz für andere Geräte ist dann noch, stört mich nicht, hab eh mehr smartphones ;)

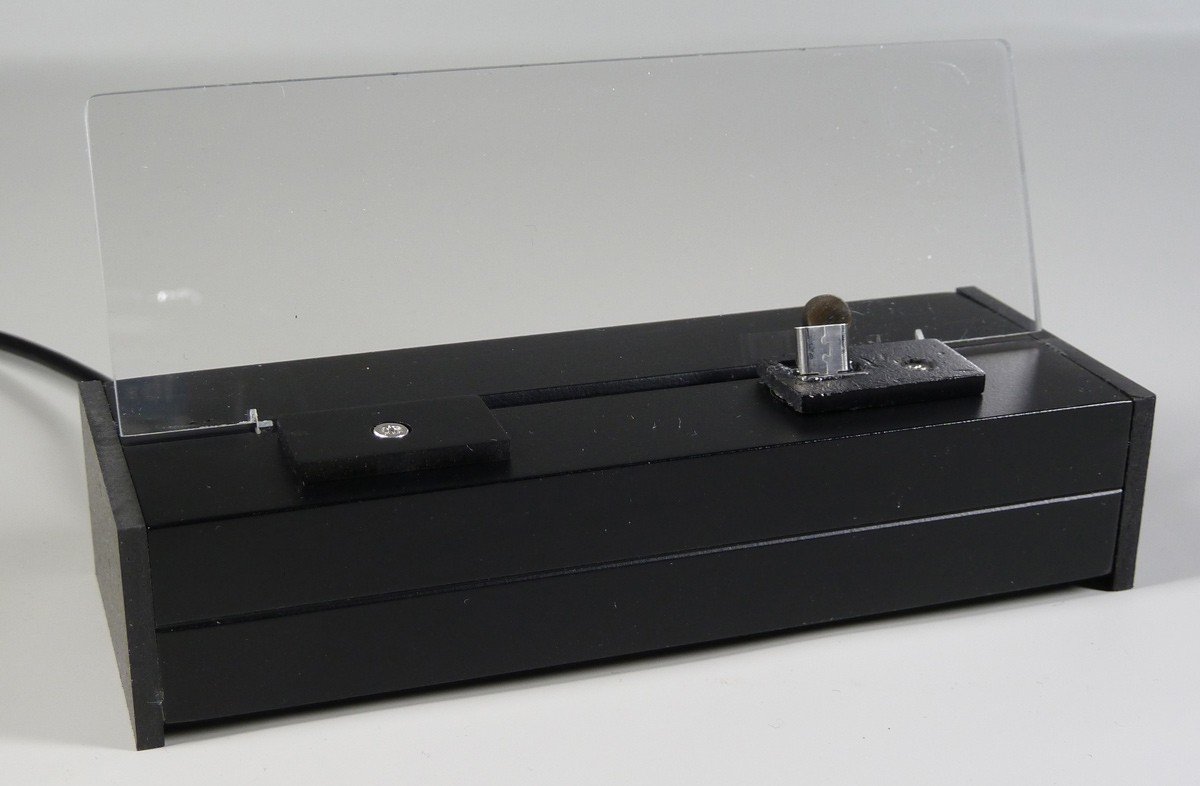

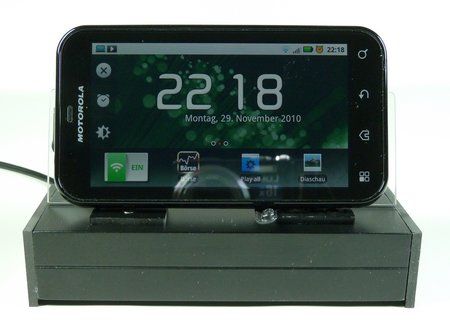

So, wie versprochen hier die Fotos meiner fertigen Dockingstation für mein Defy. Ist optisch nicht so perfekt, wie ich es mir vorgestellt hatte, aber für meinen Schreibtisch wird es reichen.

RJ45


Anhänge

  • Defy-Dock-03.jpg
    154,9 KB · Aufrufe: 2.004
  • Defy-Dock-04.jpg
    92,5 KB · Aufrufe: 1.778
  • Danke
Reaktionen: defymike, Dodge, granadn und 4 andere
Sieht doch top aus!
Willst du nicht in Serienfertigung gehen? ;)

Gutes Ding! Konstruktion ist mir im Großen und Ganzen klar.
Wie hast Du die Scheibe leicht schräg montiert? Aus welchem Material ist die rechte Auflage - sieht nicht nach Holz aus. Der Rest ist verklebtes Holz, oder?

Wie ich sehe, besteht hier Interesse an der Konstruktion.

Bei dem Geräteträger handelt es sich um ein Aluminiumprofil 22x44mm. Gibt es als 1m Stangen im Baumarkt. Ebenfalls wie die 4mm dicke klare Acryl Rückplatte und 3mm seitlichen PVC Hartschaumplatten in schwarz. Dann werden noch 2 Schauben M2 (aus einer alten Festplatte) und ein USB Kabel mit microUSB-B Stecker (Fachhändler vor Ort) benötigt. Zur farblichen Anpassung ein aluminiumtaugliches Grundiermittel und matt schwarzer Lack. Ein Magneten nicht zu vergessen.

Als sonstige Materialien benötigte ich noch "zwei komponenten Klebstoff", Schleifpapier (120, 360, 600) und diverse Geräte zum fräsen, sägen, bohren, schleifen und gewindeschneiden.

Materialkosten ca.: 10 Euro
Arbeitsleistung: ca. 12 Stunden

Nun zur Konstruktion selbst. Der Aluminiumträger wurde auf 115 mm Länge geschnitten. Oben wurde ein Schlitz von 80mm mittig eingefräst, welcher die Rückhalteplatte aufnimmt. Zur Aufnahme des Steckers wurde eine rechteckige Aussparung eingearbeitet.
Die Acryl Rückplatte wurde in der Breite passend auf den Aluminiumträger zugeschnitten. Die Platte selbst steckt 20mm tief in dem Aluminiumträger und wurde dort später mit Klebstoff im richtigen Winkel fixiert.
Da das Telefon nicht auf der Seite aufliegen kann, weil die Abdeckung für den USB-Anschluss stört, wurden als Unterlage zwei passende Acryl-Distanzstücke erstellt. Eines als reine Ablage und das andere als Aufnahme für den USB-Stecker. Der USB-Stecker wurde von dem Plastikschutzmantel befreit und in die Aufnahme eingeklebt. Leider hat die Verklebung zu Spannungen im Acryl geführt, so dass es gerissen ist. Ich habe die Halterung aus Hartschaum neu gefertigt, da diese flexibler ist. Den richtigen Winkel für die Verklebung zu finden war auch nicht so einfach. Ich konnte ja nicht das Risiko eingehen, dass der Klebstoff vielleicht in das Telefon eindringt.
Nun wurden das Aluminium und die Schnittkanten der Acryl-Elemente von Hand geschliffen bis keine Bearbeitungsspuren mehr zu sehen waren. Der Grundkörper wurde mehrmals grundiert und geschliffen. Zum Schluss wurden drei mal Lack aufgetragen.
Endmontage, alles verkleben und verschrauben, von Verunreinigungen befreien und den Magneten einkleben.
Das war schon alles.

  • Danke
Reaktionen: Quo
@6910: Danke für den Tipp! Habe mir auch gleich 2 davon gebaut (auch bei ebay für 11 Euro erstanden), beim 2. gings in 10 Minuten, beim ersten hab ich mir erstmal 3 Kabel im Innern abgerissen so dass ich die gleich mal wieder anlöten konnte, also hier Vorsicht walten lassen. Na ja, jetzt kenn ich wenigstens die Pin-Belegung von Mini-USB ;)

Das mit dem Magneten ist auch ein super Tipp, hab 2 kleine Neodym-Würfel-Magente genommen und auf Multimedia-Ansicht gedreht. Im Auto hab ich mir in den Brodit Halter auch gleich mal nen Loch gebohrt und nen Stab-Magnet für die KFZ-Ansicht eingesetzt, funktioniert echt super.

Hier mal ein Bild von der Dock:

  • Danke
Reaktionen: 6910
Hi

ich habe mal ne Frage zur Paserro Station. Sehe ich das richtig das ich nur den USB Anschluss nach rechts verschieben muss? Also einfach neues Loch machen und dann von Links nach Rechts?

ja, so einfach ist das. Stecker noch um 180° drehen, dann passt das. Innen muss man noch ein bischen was "wegdremeln" damit der Stecker reinpasst, aber mit dem Dremel ist das easy doing. Ich hab vorher das defy so in die Dockingstation gelegt und grob angezeichnet wo ich dremeln muss. Die alte Halterung innen noch ein bischen angepasst (seitliche Schraubenhalterungen weggemacht) und dann festgeklebt.

Bei der Docking-Station wird ja das USB-Kabel und ein Netzteil dazu geliefert.
Geladen kann es aber auch ausschließlich über USB - oder?
Hat jemand schon mal getestet ob eine USB-Ladung länger dauert als die vom Netzteil?

Gruß

PC-USB gibt 500mA raus, Netzteil 850mA. Daher ist über Netzteil schneller.

Rein technisch gesehen müsste es länger dauern da am usb nur 500ma anliegen und das netzteil 850ma hat. Gefühlt ist es aber gleich lang.

Habe mir gerade diese Dockingstation für 17,31 € bestellt:
eBay Österreich: USB Dockingstation Motorola DEFY Duo Lader AL (Artikel 110623732507 endet 11.01.11 09:36:42 MEZ)

Gibt es auch ohne Lademöglichkeit für einen 2. Akku für 13,98 €
eBay Österreich: USB Dockingstation Motorola DEFY AL (Artikel 120659451818 endet 11.01.11 09:36:39 MEZ)

Dann bin ich mal gespannt, da es weder dort noch sonstwo ein auffindbares Produktbild gibt (werde ich bei Ankunft natürlich dann posten).
Aber umkommen werde ich nicht, sollte es nicht meinen Anforderungen entsprechen ;)

Hmm, wenn man genug USB-Ports frei hat, könnte man ja mit einen Y-Kabel bis 1A aus USB rausholen. Somit wäre USB dann wieder vorn ;)

DennisBoe schrieb:
Habe mir gerade diese Dockingstation für 17,31 € bestellt:
eBay Österreich: USB Dockingstation Motorola DEFY Duo Lader AL (Artikel 110623732507 endet 11.01.11 09:36:42 MEZ)

Gibt es auch ohne Lademöglichkeit für einen 2. Akku für 13,98 €
eBay Österreich: USB Dockingstation Motorola DEFY AL (Artikel 120659451818 endet 11.01.11 09:36:39 MEZ)

Dann bin ich mal gespannt, da es weder dort noch sonstwo ein auffindbares Produktbild gibt (werde ich bei Ankunft natürlich dann posten).
Aber umkommen werde ich nicht, sollte es nicht meinen Anforderungen entsprechen ;)

Über ein Foto würde ich mich freuen:scared:
