Hallo,
meine N7 Dockigstation macht nicht, was ich erwarte. Deshalb habe ich mich um das Innenleben gekümmert. Das möchte ich euch nicht vorenthalten.

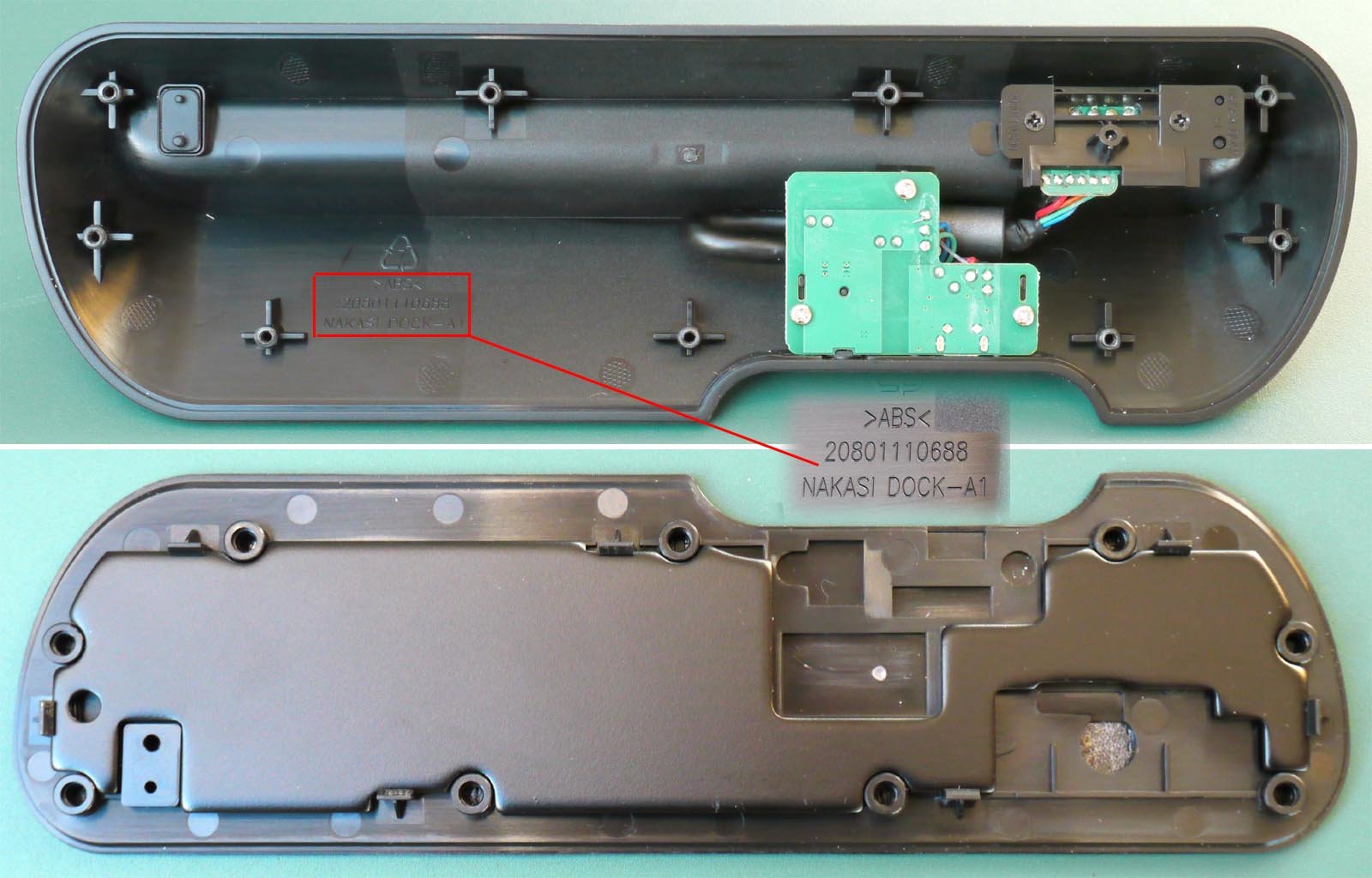

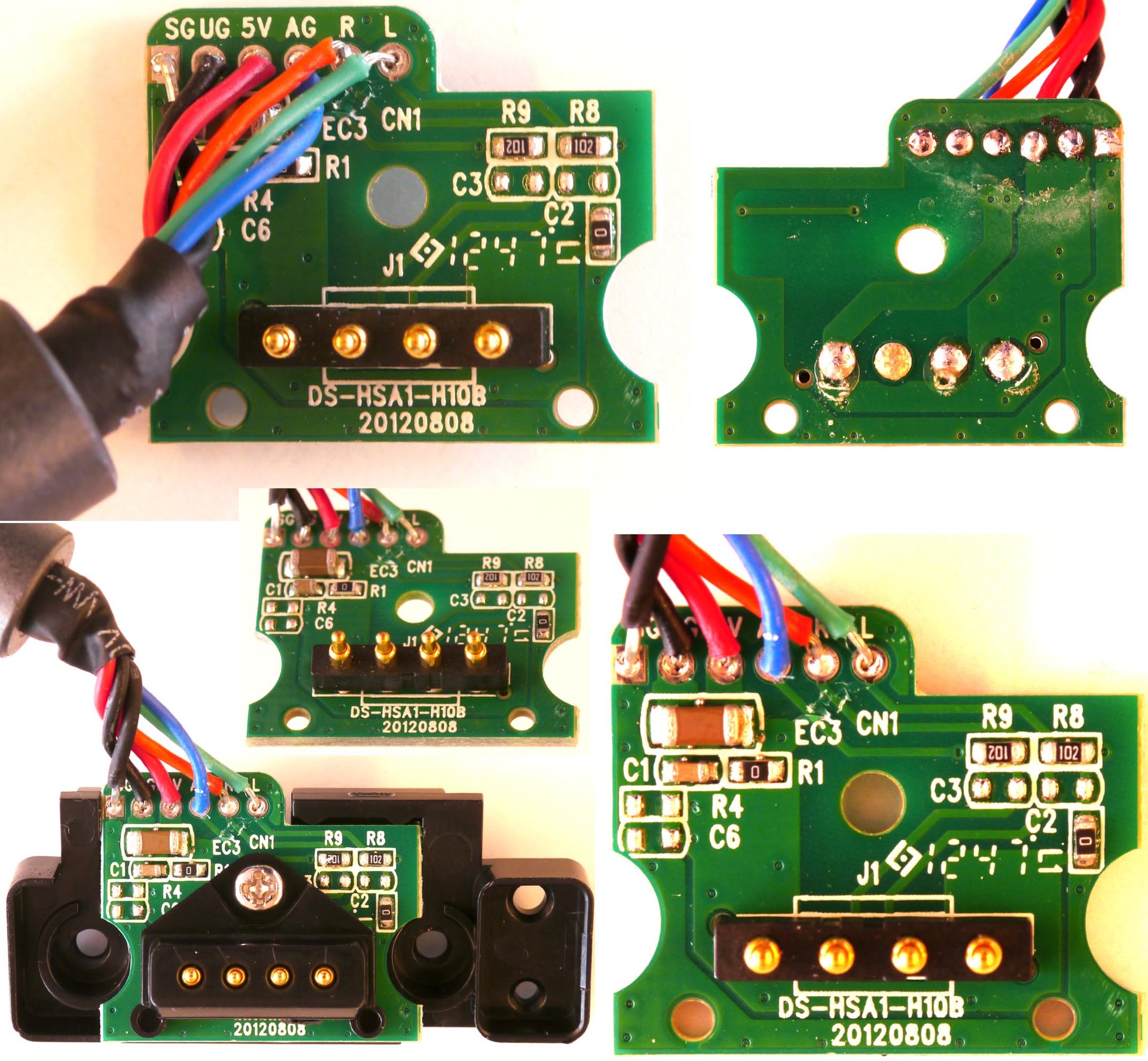

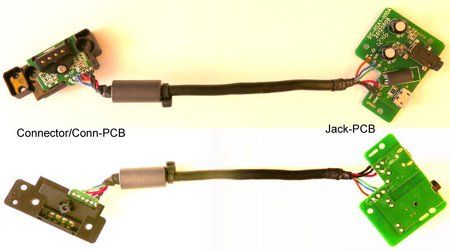

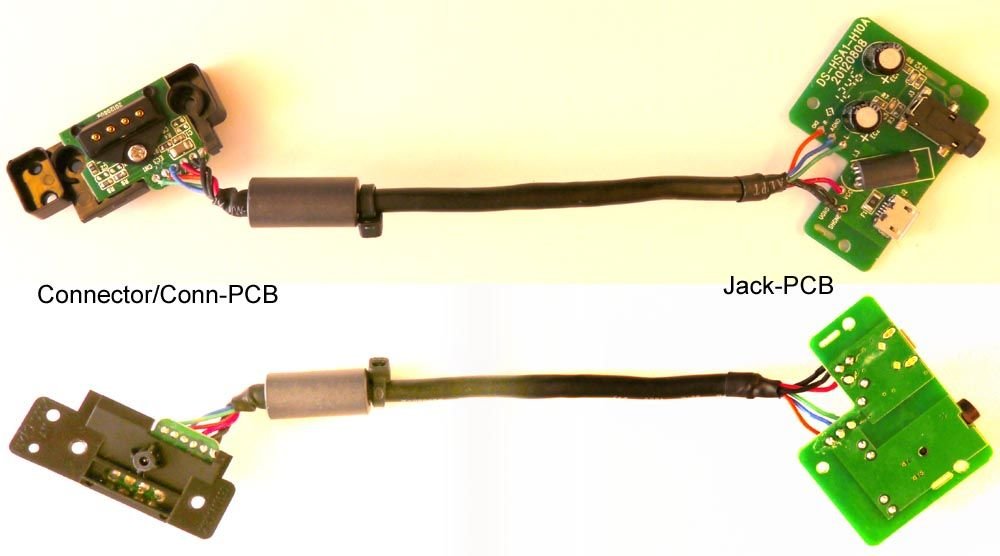

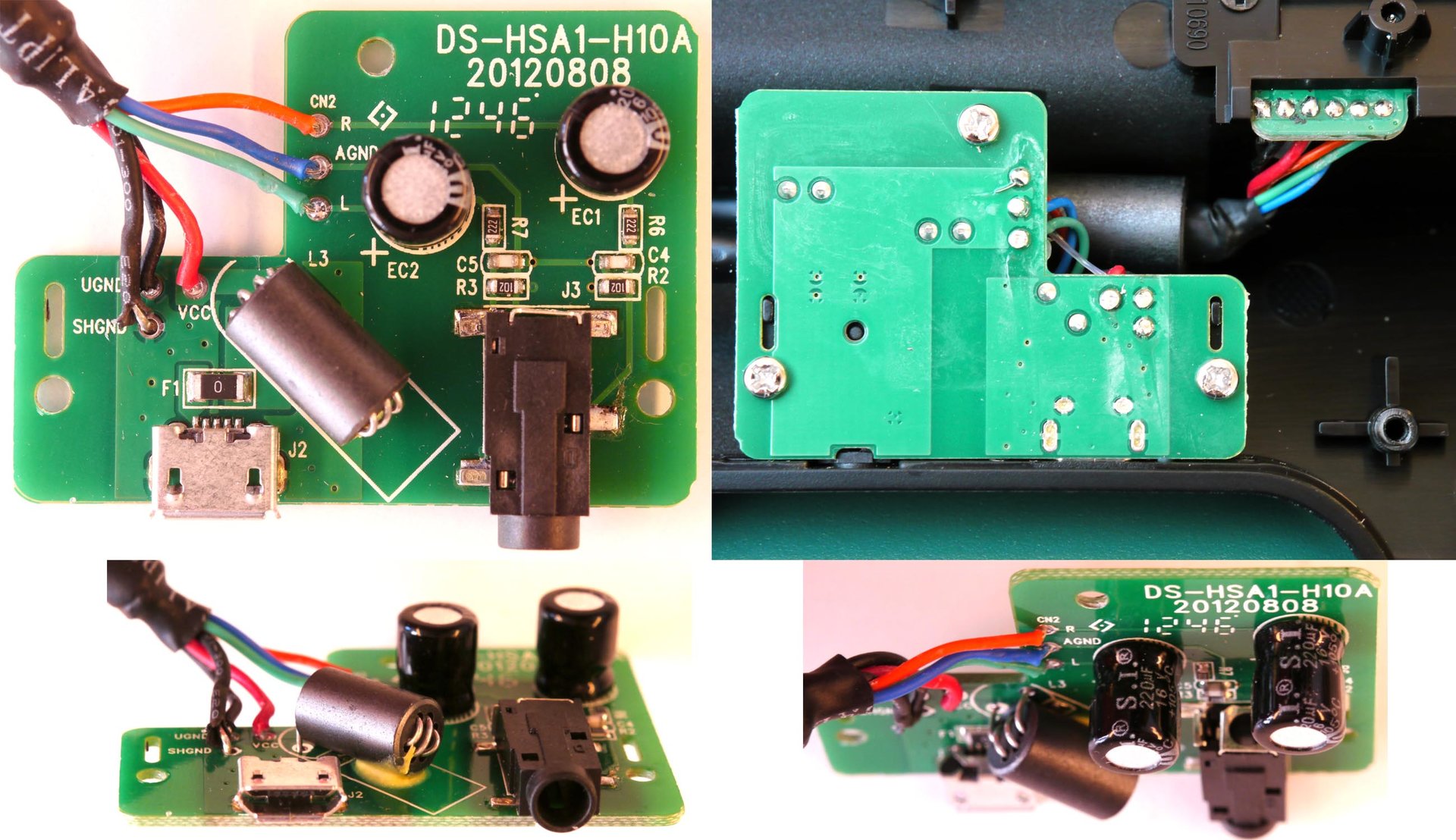

Wie zu erwarten, arbeitet das Doch vollständig passiv. Allerdings sind mehr Bauteile darin enthalten als ich erwartet habe. Es gibt zwei kleine Leiterplatten (PCB). Eine für die Buchsen (Jacks) an der Rückseite und eine mit den N7-Anschlusskontakten (Pogo-Pins).

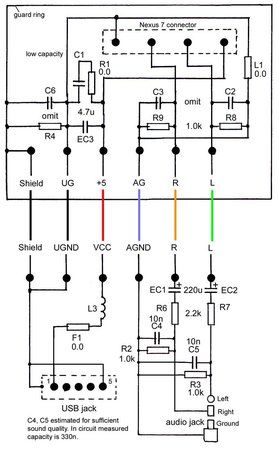

Aus meiner Sicht ist der wichtigste Zweck der Schaltung die Vermeidung zu starker Funkstörungen, die durch angesteckte Leitungen abgestrahlt werden können. Es sind nicht alle vorgesehenen Bauteile vorhanden (Im Schaltbild omit = entfällt). Die SMD-Teile mit dem Aufdruck 0 sind Widerstände mit 0 Ohm, also aufgelötete Brücken. Wahrscheinlich hat der Hersteller erst einmal geübt, welche Teile und Leitungsführungen tatsächlich nötig sind. Vielleicht ist das Grund für die späte Markteinführung in Europa.
Meine Probleme
- Der erforderliche Ladestrom will nicht zustande kommen. Dafür muss auf jeden Fall eine dickere Zuleitung her.
- Das N7 schaltet den Ladevorgang vollständig ab, wenn ein OTG-Kabel eingesteckt ist. Dazu habe ich bislang keine Idee, vielleicht fällt jemandem von euch dazu etwas ein.
Nachtrag 1:
Eigentlich sollte zu jedem Gerät ein Servicemanual erhältlich sein, aus dem man die wichtigsten technischen Eigenschaften und Konstruktionsmerkmale heraus lesen kann. Es ist eine Zumutung für die Kunden, dass selbst erforschen müssen, was sie sich gekauft haben.
Nachtrag 2:
Modifikaton des Schaltbilds. C4, C5 auf 10 nF reduziert.
Nachtrag 3:
Modifikation des Schaltbilds. USB-jack
