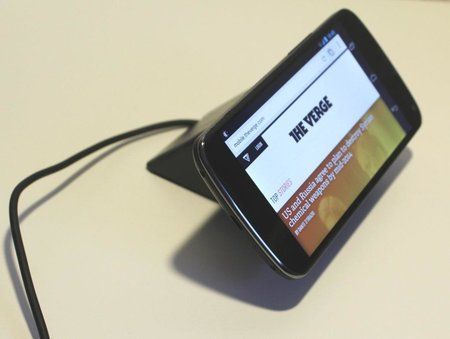

Prototyp: Qi Dockingstation aus Stahl mit Vakuumeffekt

[Noc2]

thxn noc2, ich hätte da tatsächlich eine frage: die induktionsschleife in der china-ladematte hat nicht die gesamten ausmaße der matte, oder? wie gross ist das teil ungefähr?

Ich hab noch die Station von Amazon verwendet. Hab die Station schon ein bisschen länger. Weiß nicht, ob das die Gleiche ist.

Die Stahlplatte auf der das Knäuel liegt ist 53 mm breit. Das Knäuel selbst hat ungefähr einen Durchmesser von 43 mm. Du musst aber auf jeden Fall es selbst ausprobieren. Prototypen bringen extrem viel. Man übersieht nämlich immer irgendwas.

Wenn du was bauen willst, was du später auch mal verkaufen willst, kann ich dir raten mal einen Blick auf meine Seite und meine Crowdfunding-Kampagne zu werfen: andock.de

Man muss nämlich in Deutschland einiges beachten, besonders: CE-Kennzeichnung und WEEE-Richtlinie. Ich will dich aber nicht abschrecken. Einfach mal anfangen zu basteln und Spaß dabei haben. Und wenn was ist, kannst du mich gerne fragen, auch gern per Mail.

Der ursprüngliche Beitrag von 19:21 Uhr wurde um 19:24 Uhr ergänzt:

@noc Leider nur das N7 2013 und das N4, danke fürs Angebot, aber der Versand wird teuer sein. 10-15€. Aber den prototyp könnte ich dir vielleicht abkaufen, sofern alles funktioniert

Noch brauch ich ihn selber, aber ich komm drauf zurück.



[ferze001]

an das CE- und wireless-zulassungszeugs hab ich auch schon gedacht und dabei kann einem jedwede option zum verkaufen ordentlich vergehen. die energieübertragung durch induktion ist nämlich so ohne nicht, wenn man an personen mit herzschrittmacher denkt. ich vermag es mir nicht auszumalen, wenn man selbst für eine mögliche fehlfunktion eines solchen belangt werden könnte...
trotzdem danke für dein nobles angebot zur hilfestellung, ich lass mir die ganze sache noch ordentlich durch den kopf gehen. die idee an sich wäre ja wirklich legendär...



[amo66]

]

Noch brauch ich ihn selber, aber ich komm drauf zurück.

Gerne.

@ferze für einen HTLer deines Karats sollte es doch für dich möglich sein.

Meld dich mal im N4. Plaudereck, ich hätte ne kleine Frage



[flashas]

Wer basteln möchte:
Metrans MWT03 Small Wireless Charger Qi Charging Pad for Nokia 920/820, HTC 8X, Google Nexus 4 - Black - Best Deal | aHappyDeal

16,60 Euro, Erhaltungsladung, inkl. Versand aus China, klein, Innenleben abgebildet



[Noc2]

@ Flashas

Hört sich ziemlich verlockend an. Schon mal da bestellt? Sieht nämlich nicht besonders vertrauenswürdig aus und ein CE-Zeichen hat das wahrscheinlich auch nicht. Aber ich lass mich gern vom Gegenteil überzeugen.



[flashas]

@ Flashas

Hört sich ziemlich verlockend an. Schon mal da bestellt? Sieht nämlich nicht besonders vertrauenswürdig aus und ein CE-Zeichen hat das wahrscheinlich auch nicht. Aber ich lass mich gern vom Gegenteil überzeugen.

Ich will niemanden überzeugen Aber wenn es dich interessiert: Hab eine von da, funktioniert 1a, Versand dauert lange, aber kommt an. CE Zeichen ist drauf. Ich persönlich finde sie etwas klein.



[Noc2]

Ich will niemanden überzeugen Aber wenn es dich interessiert: Hab eine von da, funktioniert 1a, Versand dauert lange, aber kommt an. CE Zeichen ist drauf. Ich persönlich finde sie etwas klein.

Du hast mich überzeugt. Ist bestellt. Die Größe ist ja fürs Basteln egal und Erhaltungsladung hat die Station im Moment noch nicht. Vielen Dank dafür.



[Noc2]

Ich kenne das:
Nexus 4 Wireless Charging Orb Problem - YouTube

Aber ich kenne eigentlich nur normale Antirutschmatten und ich möchte gar nicht bestreiten, dass das es nicht besser hält. Nur wenn da Staub drauf ist, dann hält da nichts mehr, egal welches Material eingesetzt wird.

Da mittlerweile mein Pad ein bisschen verstaubt ist, auch vom Arbeiten am Schreibtisch. Hab ich gemerkt, dass der Effekt vom Video auch schon eintritt. Zwar war nach dem Abnehmen und Waschen wieder alles bombenfest, aber auf Dauer ist das doch ein bisschen zu anstrengend. (Dann müsste man ja zusätzlich zum Geschirr auch noch regelmäßig seine Dockingstation waschen )
Ich werde mich daher mal an einer mehr mechanischen Lösung versuchen, die auch mit möglichst vielen Geräten funktioniert. Wird aber noch ein bisschen dauern bis ich das Ergebnis hier präsentieren kann.
Wie lange Dauert die Lieferung aus China in etwa? Hab hier im Forum etwas von 2 Wochen gelesen.
Gibt es schon Ladecharts von MWT03?



[sis71]

ich finde diese Klebe-Lösungen nicht gut !
einfach unten eine kleine Kante dran, so dass das N4 nich runter Rutschen kann und Fertig.
Eine mein Metrans MWT03 mal kommt werd ich mit wohl was aus Holz basteln müssen,wiels nix gescheites gibt.
Der Aufstellwinkel sollte meiner Meinung nach auch 60° sein alle drunter ist Blöd wenn man das auf dem Nachttisch stehen hat und drauf schauen will ...

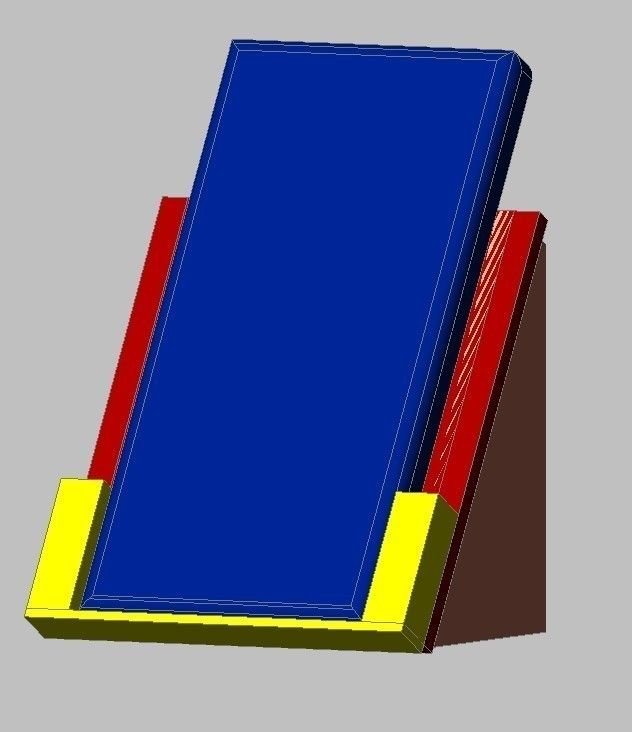

stell mit das mal so vor :



[Noc2]

ich finde diese Klebe-Lösungen nicht gut !
einfach unten eine kleine Kante dran, so dass das N4 nich runter Rutschen kann und Fertig.
Eine mein Metrans MWT03 mal kommt werd ich mit wohl was aus Holz basteln müssen,wiels nix gescheites gibt.
Der Aufstellwinkel sollte meiner Meinung nach auch 60° sein alle drunter ist Blöd wenn man das auf dem Nachttisch stehen hat und drauf schauen will ...

stell mit das mal so vor :

Tolle Idee.
Ich habe mich nach längerem überlegen für 45 Grad entschieden, weil man so auch am Schreibtisch bequem daran arbeiten kann oder Filme gucken etc... Aber für eine reine Nachtischlösung geb ich dir recht. Ich versuche mich ja demnächst auch an einer mechanische Lösung, die soll dann aber im Hoch und Querformat funktionieren und mit möglichst vielen Modellen.



[sis71]

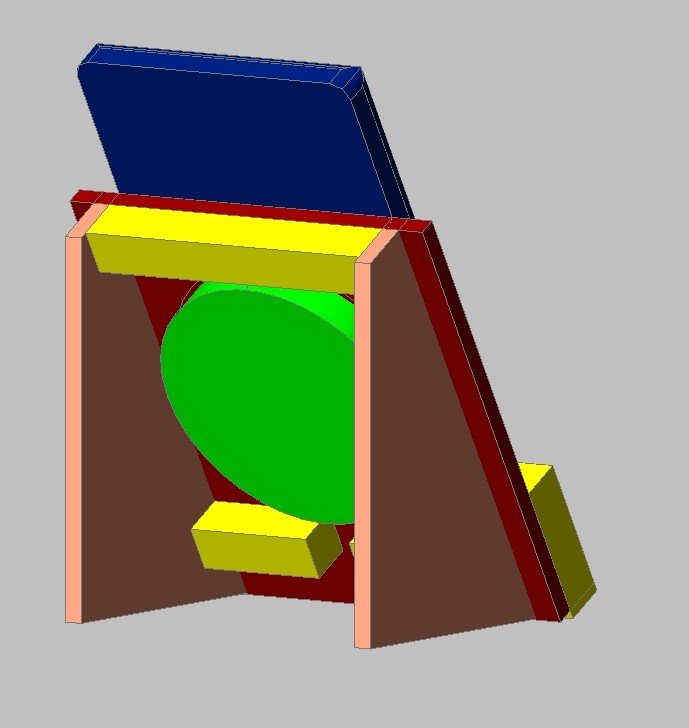

jua es geht sicher auch anders, ich ahb das mal eben in der mittagpause zusammen gebastelt. wenn man die seitlichen Führungen weg läßt gehts auch quer und sicher auch andere Geräte ...
für den Schreibtisch währen eigentlich 30° optimal glaub ich, am besten ne Kombilösung einmal 30° und einmal 60° je nachdem wie manns dreht. Da wirds dann aber blöd mit der kante untern, die dann oben währe ....



[Schaui]

N'abend,

gibt es denn neue Infos bzgl. der Station?! Vielleicht ein bevorstehendes Kickstarter-Projekt ?! Egal was, Interesse an solch einer Station besteht nach wie vor!

Beste Grüße!



[Noc2]

N'abend,

gibt es denn neue Infos bzgl. der Station?! Vielleicht ein bevorstehendes Kickstarter-Projekt ?! Egal was, Interesse an solch einer Station besteht nach wie vor!

Beste Grüße!

Hey
Ich bin noch verschiedene Dinge am Testen, zum Beispiel eine Halterung mittels Magneten und unterschiedliche Größen. Werde die Station auch wahrscheinlich rund machen und vielleicht doch den Vakuumeffekt benutzen, weil es in meinen Augen am bequemsten und einfachsten geht. Ich werde demnächst noch mal ein paar Bilder hochladen.



[Hulabaloo]

Um die Kante für mehrere Modelle nutzbar zu machen, könnte man doch unten einen Auszug mit Verrastung anbringen. So ähnlich wie der Anschlag bei nem Locher, der verstellt werden kann. Evtl. als Verrastung nen gefederten Zugknopf...



[Schaui]

Hey
Ich bin noch verschiedene Dinge am Testen, zum Beispiel eine Halterung mittels Magneten und unterschiedliche Größen. Werde die Station auch wahrscheinlich rund machen und vielleicht doch den Vakuumeffekt benutzen, weil es in meinen Augen am bequemsten und einfachsten geht. Ich werde demnächst noch mal ein paar Bilder hochladen.

Danke für die Infos. Ich bin weiterhin gespannt und freue mich auf neue News und Bilder. Als Nexus-Besitzer und Freund von Schlichtheit finde ich es persönlich besser, keine weitere Mechanik einzubauen, um die Station für weitere Mobile Gadgets zu öffnen. Hinsichtlich neuer potentieller Kunden wäre der Schritt aber auch verständlich.



[Noc2]

Ich hab das Update und die neuen Bilder an den Anfang des Forums gesetzt, dann ist es übersichtlicher.

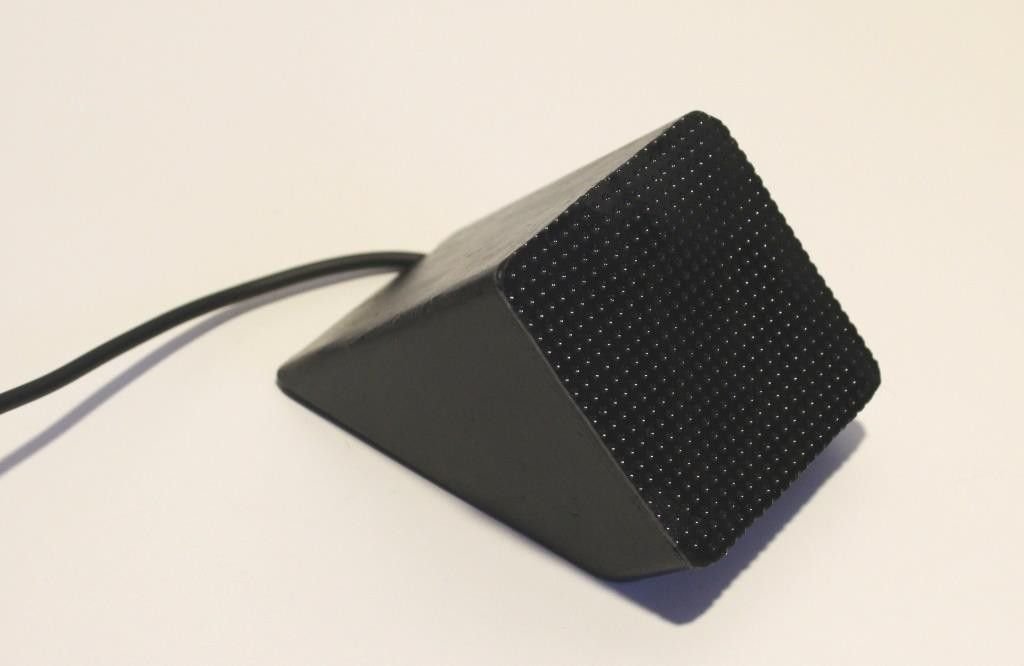

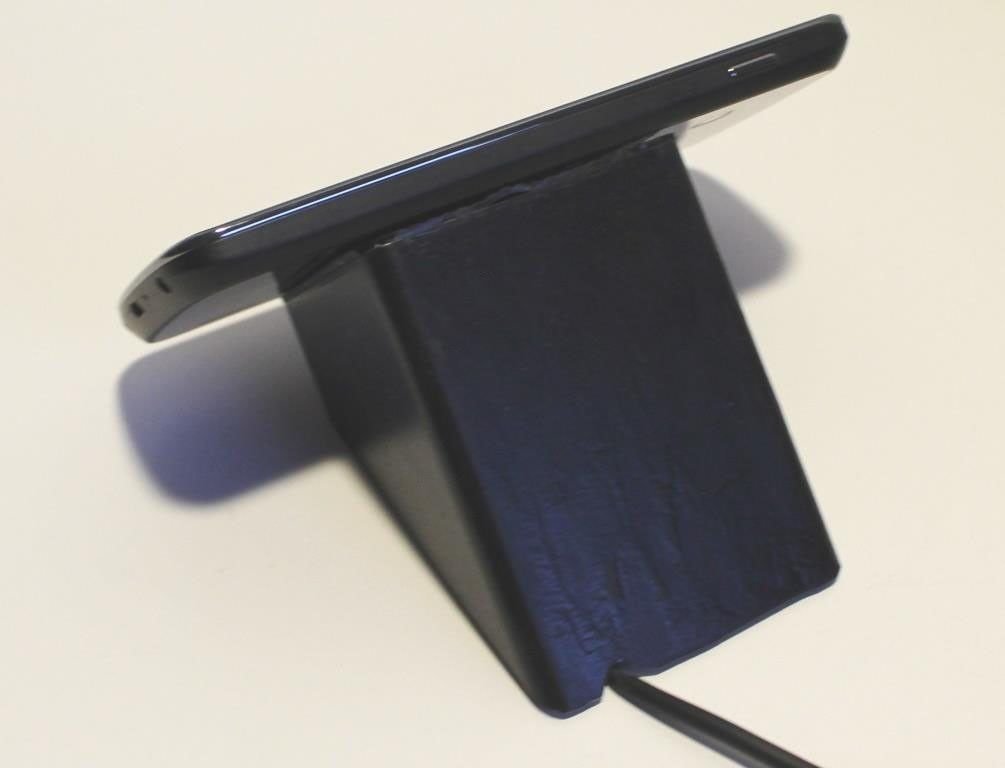

Zum Vergleich hier die alten Bilder:



[sis71]

na das neue sieht doch richtig gut aus ...
sieht aus als wenn du nen Standard DIN 50 Rohr verwendest, das zu sägst die Elektronik rein bastelst schön polierst und gut.
Was mich an den Vakuumdingern interessiert, wie fest hält das, ich hab die Befürchtung, dass ich den ganzen Halter mit anhebe bzw. 2 Hände brauch um das abzubekommen ?



[Noc2]

na das neue sieht doch richtig gut aus ...
sieht aus als wenn du nen Standard DIN 50 Rohr verwendest, das zu sägst die Elektronik rein bastelst schön polierst und gut.

Ja, ne Raketenwissenschaft ist das nicht, sonst könnte ich es ja auch nicht

Was mich an den Vakuumdingern interessiert, wie fest hält das, ich hab die Befürchtung, dass ich den ganzen Halter mit anhebe bzw. 2 Hände brauch um das abzubekommen ?

Wenn das Pad ganz „frisch“ ist und man das Smartphone zum Beispiel am oberen Rand packt (Hebeleffekt), kann es vorkommen, dass die Station sich hinten mit anhebt. Am besten nimmt man es seitlich oder von unten ab, dann wackelt nix und es geht bequem mit einer Hand.



[amo66]

Persönlich hat mir das schwarze besser gefallen



[Schaui]

Wirklich sehr gute Arbeit! Hat in jedem Fall Potential, wobei ich persönlich aber auch eine eckige, schwarze Halterung präferiere. Ist halt Geschmackssache.
