Ich bin mir nicht hundertprozent sicher ob das hierher oder ins Zubehörforum gehört, oder sogar in ein allgemeineres Forum weil der Mod mit jedem Gerät möglich sein könnte, aber man kann ihn ja noch verschieben.
[Disclaimer]
Weder Android-Hilfe.de noch ich übernehmen eine Garantie oder Haftung für Schäden an eurem Gerät oder irgendetwas anderem die durch diesen Mod hervorgerufen wurden. Wenn euer das Gerät in Flammen aufgeht, eure Daten auf der Speicherkarte draufgehen weil ihr offene Kontakte habt rumhängen lassen und 5V eingeleitet wurden oder das Gerät nachts euren Kühlschrank leert, seid ihr alleine dafür verantwortlich. Wenn ihr euch nicht sicher seid oder es euch nicht zutraut, lasst es sein. Ansonsten viel Glück.
[/Disclaimer]
Mein Bruder hatte gestern Zeit mir zwei Kabel ins Gerät zu löten, ich habe mich mangels Erfahrung und teilweise auch Ausrüstung an die ziemlich kleinen Kontakte nicht ran getraut. Der Plastik drumrum musste bei ihm aber auch leiden
Das Original-Tutorial liegt hier:
How to mod HTC EVO 4G to work with Palm Touchstone wireless charger
Hier gibt es auch noch ein Teardown der Innereien.
Palm Touchstone Charger Teardown - iFixit
Ich will das hier nur mit ein paar Bildern und Infos auffrischen:
Bilder:
1.: Die entnommene Elektronik aus der Rückseite des Palm Pre:

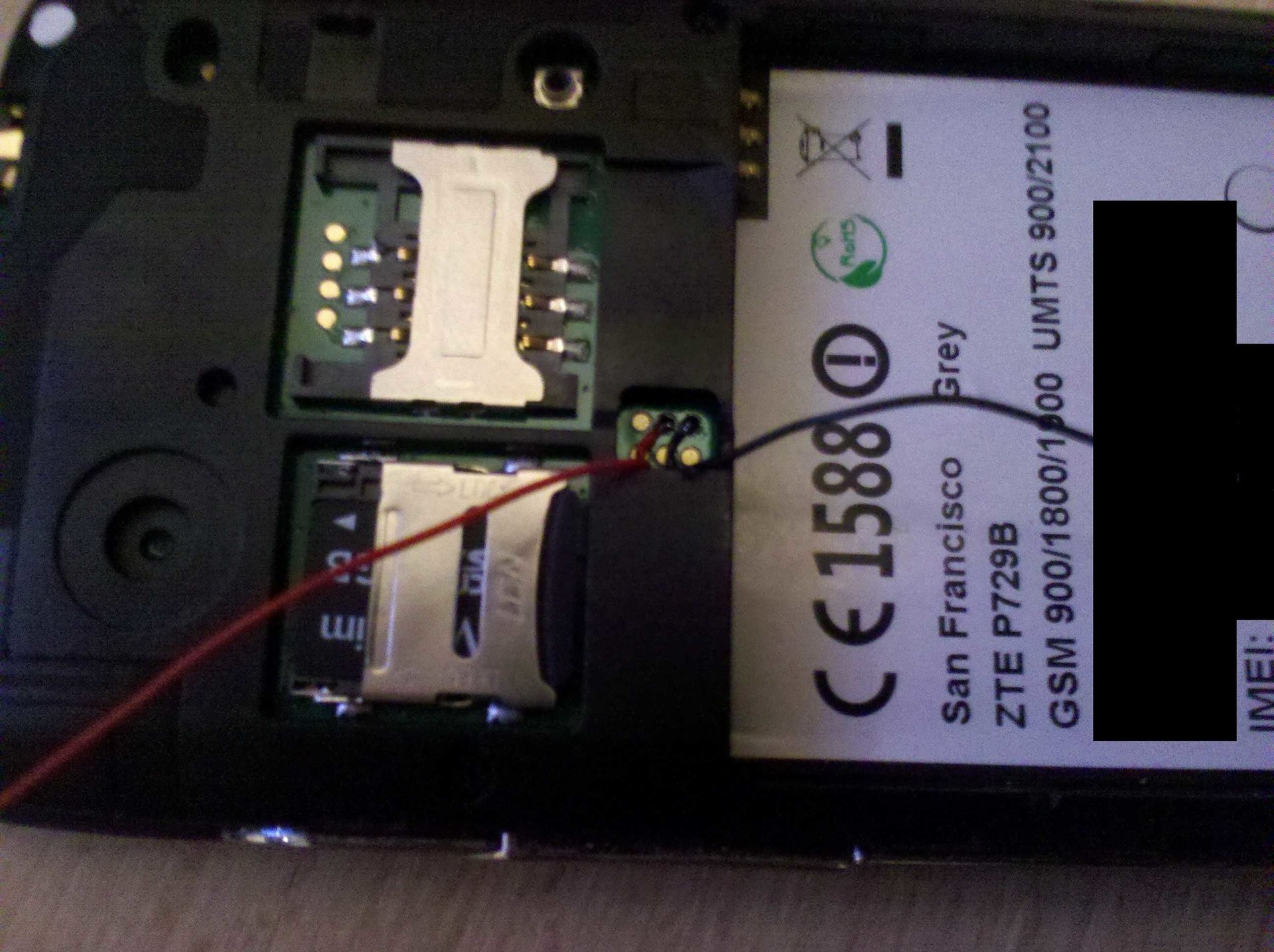

2.: Die beiden anzuschließenden (und ohne Aufschrauben erreichbaren) Pins im Blade. Als Masse wäre natürlich auch jeder andere Massepunkt nutzbar.
Schwarz: Masse;
Rot: +5V

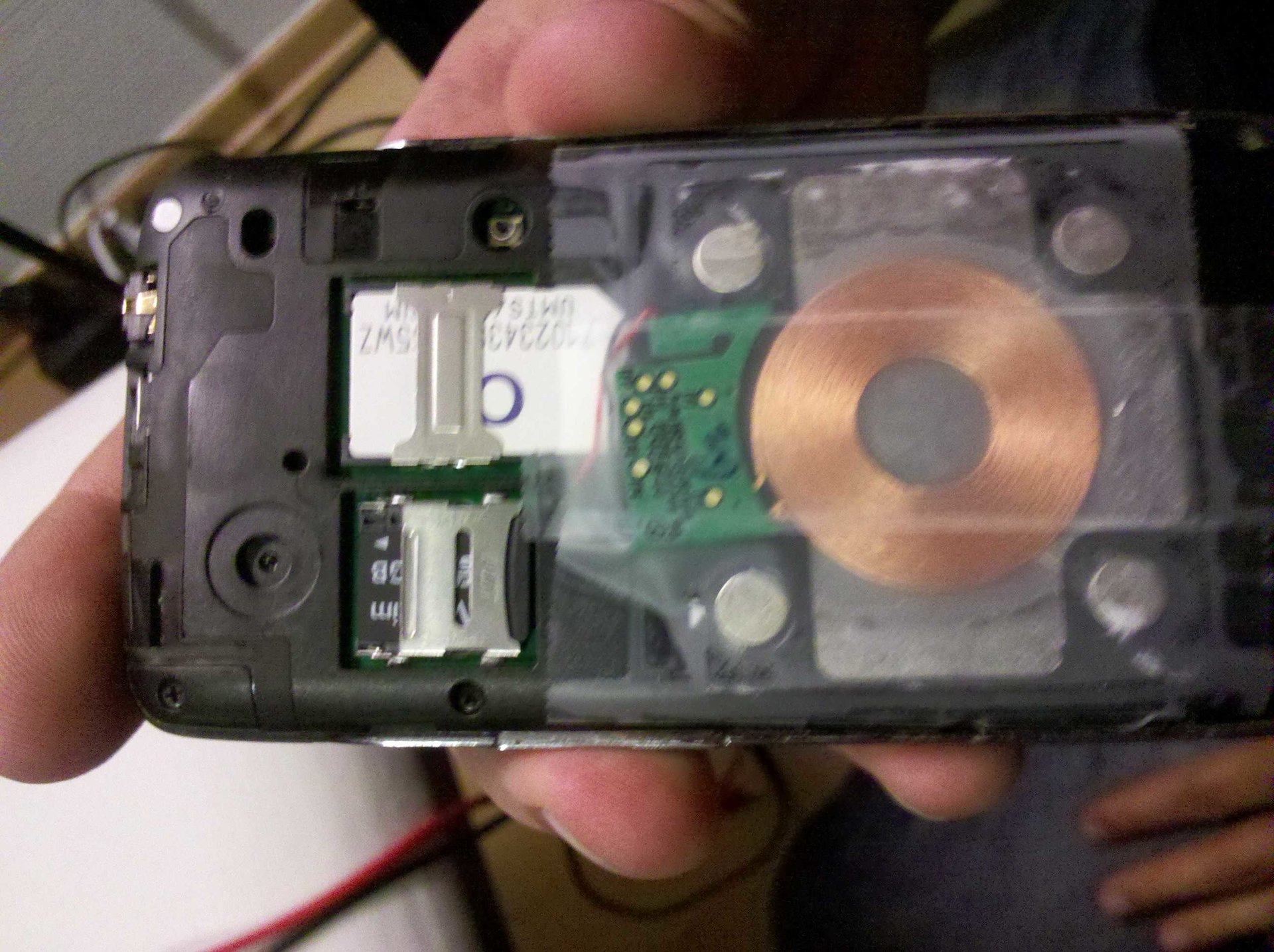

3.: Die im Blade untergebrachte Elektronik. Das Durchsichtige ist Tesa.
Aktuellere Bilder:
https://www.dropbox.com/gallery/13648783/1/Touchstone?h=f3414f
Infos:
1.: Passt auf wenn ihr z.B. die Rückseite eines Palm Pixis oder ähnliches verwendet, die Kontakte können vertauscht sein. Legt die Rückseite auf den Touchstone, und messt nach!
2.: Die Leerlaufspannung war bei mir 5.58V. Das sind natürlich mehr als die 5V die rauskommen sollten. Mit einem dicken 10Ohm Widerstand waren es aber ziemlich genau 5V. Mit dem Blade im USB-Lademodus sind es 5.1Volt, das Blade zieht dann zirka 350mA (was mehr ist als ich erwartet habe, und ziemlich genau die Hälfte der vollen 700mA). Im AC-Modus sind es 4.83V. Ich denke das die 5.1V dem Blade nicht schaden und noch innerhalb der Toleranzen eines USB-Anschlusses liegen.
3.: Der Mod ist nicht fürs Auto geeignet. Die Rückseite des Blades scheint nicht so gut anzuliegen wie das Palm Pre, oder es ist schwerer oder glatter. Auf jeden Fall hält es nicht mal bei leichteren Erschütterungen. Man kann den Touchstone aber sehr gut als Halter benutzen während man z.B. eine SMS tippt.
4.: Auch wenn man jetzt erwartet das das Magnetfeld einfach vor sich hin wechselt, und in der Spule ein Wechselstrom induziert wird, man kann die Elektronik nicht umgedreht einbauen!
Um die Rückseite einfach abnehmen zu können haben wir uns entschieden die Elektronik auf den Akku zu kleben, und dabei natürlich die schwarze, geschlossene Seite nach oben gelegt. Sah ziemlich gut aus, hab leider gerade kein Foto da. Nur blöd das der Touchstone sich dagegen wehrt das Gerät so zu laden. So entstand dann die Konstruktion mit dem Tesafilm, die Kabel waren dummerweise auch schon gekürzt. Womit wir zum einzigen Problem der ganzen Sache kommen:
5.:Der Akkudeckel geht im Moment nicht zu. Mein Blade wird gerade von zwei Streifen Tesa zusammengehalten, die einmal über das Display drumrum gewickelt wurden. Eigentlich hielt der Akkudeckel auch mit der Elektronik und den Kabeln drunter, bis zu dem Moment wo wir die Elektronik umdrehen mussten. Seitdem keine Chance, ob es an den Tesastreifen mit ihrem zehntel Millimeter Dicke liegt, ich weiß es nicht. Ich werde die Kabel verlängern und versuchen die Elektronik anders zu platzieren, vielleicht geht der Deckel dann wieder drauf. Ganz im Notfall muss ein neuer Deckel her, der wird dann aufgeschnitten und an der Stelle wo die Elektronik liegt mit Folie wieder verschlossen, so sieht man wenigstens von außen was drin ist
Vielleicht besorge ich mir auch eine MicroSIM und versuche den dann vorhandenen Platz zu nutzen, das einzige wirklich dicke ist die relativ kleine Platine. Edit: Inzwischen geht der Deckel zu, siehe Post weiter unten, auch mit neuen Fotos!
6.: Solange die Datenleitungen am USB nicht kurzgeschlossen sind lädt das Blade nur langsam. Ich habe mich dagegen entschieden das permanent zu machen, aus dem offensichtlichen Grund das ich den Anschluss gerne noch benutzen würde
Das langsame Laden ist für den Akku aber sowieso schonender, außerdem lade ich eh über Nacht bzw. jetzt, da ich nicht immer ein Kabel an- und abschließen muss sobald ich in der Nähe des Touchstone bin.
Vielleicht baue ich aber noch eine USB-Schutzkappe um wie sie hier sowieso einige verwenden, so das diese die USB-Datenleitungen verbindet. Dann lädt das Blade auch schnell.
7.: Die silberne Folie ist wahrscheinlich nicht wichtig, ich habe sie trotzdem mal nicht angeschnitten, ich denke sie schützt auch das Gerät etwas vor dem Magnetfeld.
Schwierigkeit: Einfach, wenn ihr jemanden habt der euch die 4 Lötstellen erledigt oder ihr es selbst könnt. Die Kontakte sind relativ klein und es ist wenig Platz zum Plastik vorhanden, ansonsten scheint es aber nicht zu schwer zu sein.
Kosten: Wenn ihr es falsch macht der Preis eures Gerätes + Touchstone+Rückseite eines Palm Pre, Wenn ihr es richtig macht nur Palm Pre und Touchstone. Touchstone+Rückseite gibt es für etwa 30€.
Was man besser machen könnte:
-eine Art Stecker entwickeln, so das man nicht löten muss.
Inzwischen habe ich da auch ein-zwei gute Ideen und ärgere mich schon das ich die nicht umgesetzt habe. Eigentlich bietet sich die Stelle dafür sogar sehr an.
-(das ganze so unterbringen das der Akkudeckel drauf bleibt -.-) Inzwischen erledigt.
Wenn ihr das für andere Geräte als das Blade machen wollte eine grobe Anleitung:
Besorgt euch ein Multimeter, am besten mit Piep-Signal wenn eine Verbindung da ist und einem Diodentester, und außerdem ein USB-Kabel das ihr opfern könnte.
Nehmt den Akku, die Speicherkarte und die SIM-Karte aus dem Gerät. Wo kein Strom drauf ist kann auch kein Kurzschluss verursacht werden, und wo keine Speicher- und SIM-Karte da ist geht auch keine kaputt
Schneidet das USB-Kabel durch, isoliert die vier Adern ab, steckt das Kabel (wenn es ein normales USB-Kabel war mit dem Ladekabel als Adapter) in das Gerät.
Nehmt das Multimeter. Messt jeden von außen erkennbaren Kontakt zur roten Ader des USB-Kabels durch. Wenn ihr einen Pin findet der eine Verbindung mit nahezu keinem Widerstand hat, merkt ihn euch. Messt mit dem Diodentester in beide Richtungen durch um sicherzugehen das auch keine Diode dazwischen ist.
Wenn alles glatt geht habt ihr euren 5V-Pin gefunden. Bei manchen Geräten muss man dafür vielleicht auch aufschrauben.
Das gleiche macht ihr mit der schwarzen Ader, so findet ihr euren Massepunkt, davon sollte es einige geben.
Zur Sicherheit könnt ihr bei angeschlossenem Ladegerät vorsichtig Messen ob zwischen den beiden Pins 5V anliegen. Passt auf das ihr keinen Kurzschluss verursacht!
Wenn ihr die Punkte habt könnt ihr auch nochmal schauen ob das Gerät lädt wenn ihr dort (z.B. mit einem Labornetzteil oder, etwas unsicherer mit der anderen Seite des aufgeschnittenen USB-Kabels und dem Ladegerät) 5V einspeist. Dann könnt ihr nach der Anleitung oben vorgehen.
Ich freue mich natürlich über Rück-/Erfolgsmeldungen, Fragen sind auch erlaubt.
