Hardware "Hack" Internet Radio

[kille]

Hallo Liebe Gemeinde,

möchte hier mal kurz meine Verwertung vom Blade vorstellen. Nach dem ich mir ein Nexus S geholt hatte, hab ich überlegt was ich wohl mit meinem ehemaligen treuen Begleiter anstelle. Da ich leider fette Kratzer (im Sonnenlicht nicht lesbar) auf dem Display hatte, wollte ich es nicht verkaufen.
Ein Mikrocontroller Projekt viel mir auch grad nicht ein.

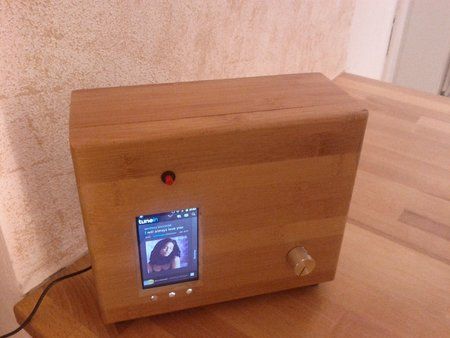

Als ich dann in der Küche Musik vermisste, kam mir die Idee ein Internetradio aus dem "alten Eisen" zu bauen.

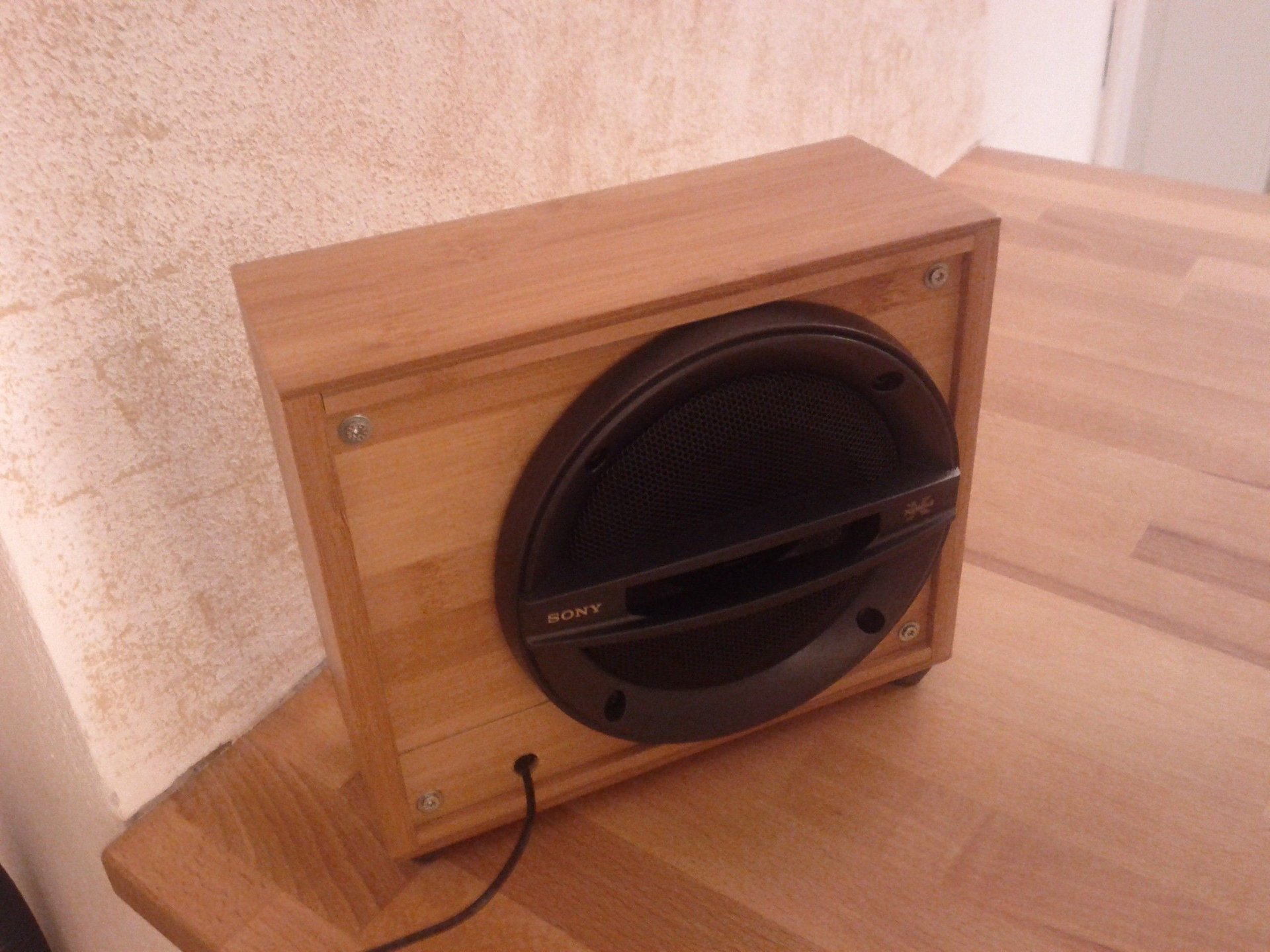

Also bei bei der bucht ein passendes Gehäuse und Lautsprecher besorgt, aus dem Fundus noch ein Verstärker (gut das Hifi verstärker IC war nicht da :blushing und eine Stromversorgung zum laden des Blades gebaut.

Insgesamt bin ich ziemlich zufrieden mit dem ding. Für die Größe satte Bässe und durch Android natürlich unglaublich flexibel!
Braucht sich dadurch null hinter gekaufte Lösungen verstecken.

Viele Grüße,
Kille



[MrEasy]

Saucool
Könnte ich auch machen, habe mein Blade mit Display-Rissen letzte Woche ebenso durch ein Nexus S ersetzt..



[WAWA]

Wäre Querformat nicht Einstellbar gewesen?



[kille]

Wäre Querformat nicht Einstellbar gewesen?

Eigentlich schon. Aber es gibt irgend ein Fehler durch den Magneten des Lautsprechers. Nach einem Neustart lässt sich das Bild nicht mehr drehen.
Nach jedem neustart das Gehäuse öffnen will ich auch nicht, so das ich jetzt im Hochkantformat lebe.



[jeff84]

Sieht super aus. Könntest du vielleicht etwas näher beschreiben, was so alles verbaut ist?

Gruß



[kille]

Sieht super aus. Könntest du vielleicht etwas näher beschreiben, was so alles verbaut ist?

Gruß

Klar.

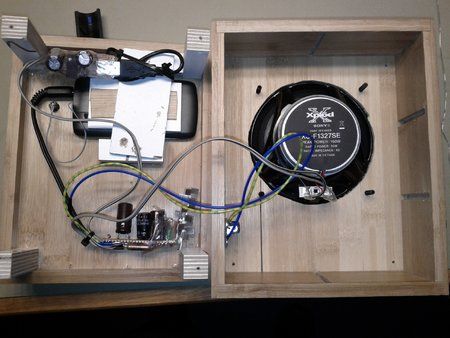

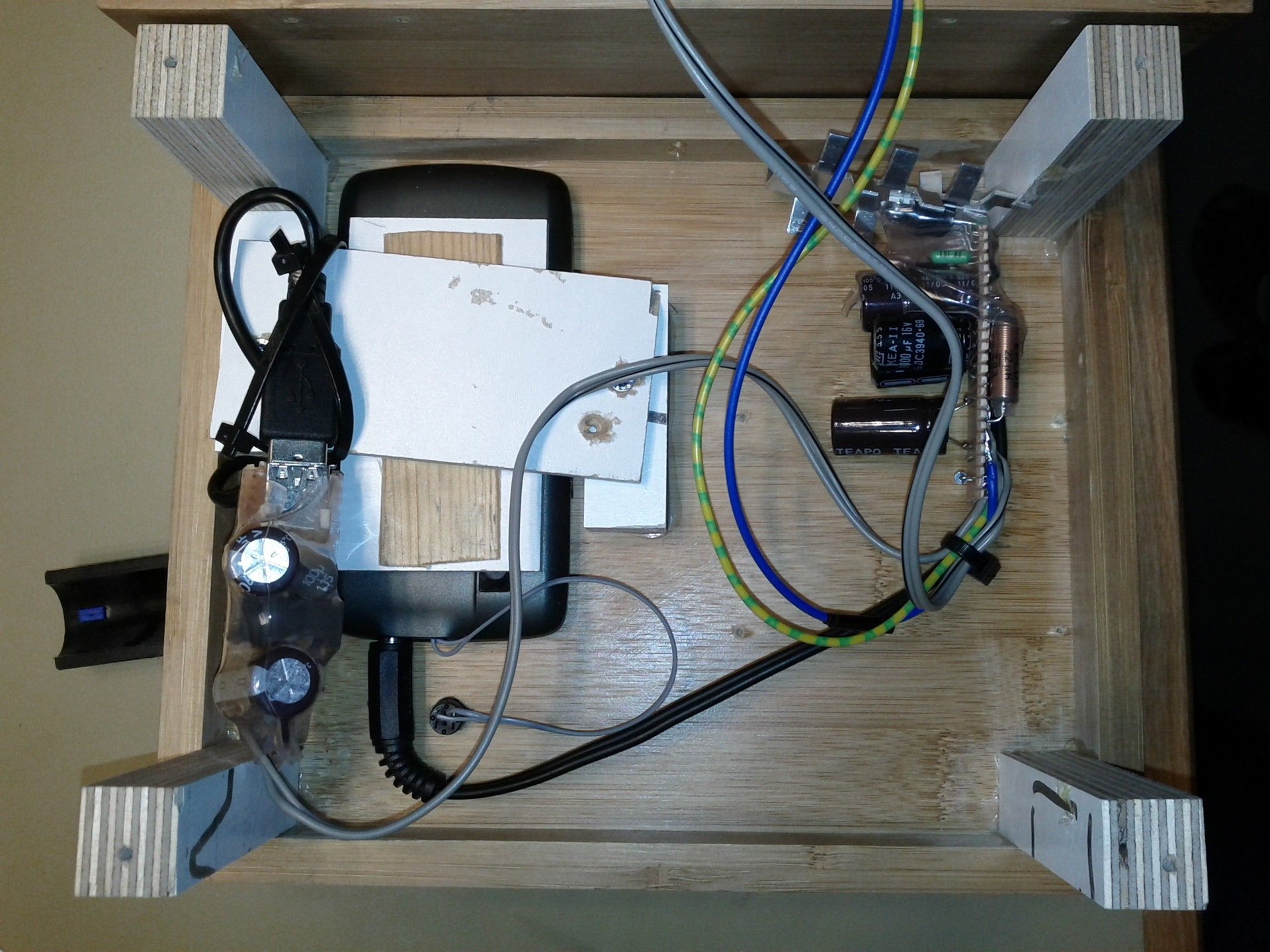

Also ich versorge das ganze mit einem 24V Steckernetzteil. Aus den 24V mach ich mit einem Schaltregler 5V zum laden des Blades. Dieser ist galvanisch getrennt, sonst gibts ein brummen wenn das Handy voll ist, das ich nicht weg bekommen habe.
Zuerst hatte ich ein fertigen Verstärker von Ebay, der aber scheiße war.
Den hab ich durch ein Verstärker aus einem TDA2030 ersetzt.

Probleme haben mir eigentlich nur die Menü, Home und Zurück Taste bereitet. Eigentlich wollte ich diese wie den Ein/Aus schalter durch eigene Taster ersetzten. Geht aber nicht, da das direkt auf dem PCB aufgebrachte Folientaster sind. Der anschließende Versuch diese mit Acryl Stäbchen zu bedienen (deswegen die Löcher) wollte auch nicht so recht funktionieren.
Dann hab ich das gefunden:
Virtual Button Bar
Damit bin ich jetzt zufrieden.



[kille]

Noch ein kleines Update!

Ich habe gestern noch den Standby Stromverbrauch (d.h. Blade voll geladen, Display aus Wlan an) gemessen.
Ich komme so auf 2-3W. Das find ich super.
Bei anderen (hatte da mal einen Grundig gemessen) kam ich auf 8-9W! Ich hatte auch mal was gelesen, das viele in diesen Regionen liegen. Das find ich schon satt!
Was dank Mobiltechnologie alles möglich wird!

Grüße,
Kille



[kille]

So nun ist mein zweites Radio auch fertig. Könnt ihr euch unter Küchenradio Umbau anschauen.



[Ygreck]

hm, hast ja diesmal ein ziemlich gutes gerät verbaut... also, verhältnis mässig, gibt ja in der preisklasse günstigere Tablets
