Display gesprungen

[Fietze]

Der ist aber weiß: Original Xiaomi Redmi Note 5 Display LCD Komplett mit Rahmen Touch Weiss | eBay

Sieht man doch am Display, oben und unten weiß! Das schwarz auf der Rückseite sieht man im eingebauten Zustand nicht.



[Bruno1872]

Stimmt, Hauptsache es passt alles.
Die lesbaren Nummern sind unterschiedlich, vielleicht sind es laufende Herstellernummern o.ä.

Ich werde dort bestellen. Ich melde mich nach Lieferung ob alles in Ordnung war.
Wobei z.Z. auch nur 2 Stück noch lieferbar sind.



[Bruno1872]

Hallo,

so geöffnet habe ich das RN5 nach einigen Versuchen bekommen.
Jetzt muss der angeklebte Akku raus. Was kann ich dafür benutzten ohne die Isolation des Akku zu zerstören?

oder Raus hebeln mit diesen Plasik-Teilen die als Werkzeug bei liegen?

So ein Band das der Typ benutzt habe ich nicht hier.

Ein anderes Video zeigt, wie man es besser macht, den Akku zu entfernen.
-->

[doublepost=1552672713,1552666607][/doublepost]

Das ist ja echt Wahnsinn, die Tastatur-Einheit (Power Bottom) ist angeklebt muss, aber umziehen.
Wenn mir die Einheit kaputt geht, habe ich den Dreck.

Kamera und praktisch alle Teile müssen auch umziehen.
Wie die Kamera befestigt ist, ist mir noch unklar, eingeklebt oder nur gesteckt?
Das zeigen die genannten Videos garnicht, weil hier nur das Dispaly getauscht wird.



[Andy]



[Bruno1872]

Danke Andy,

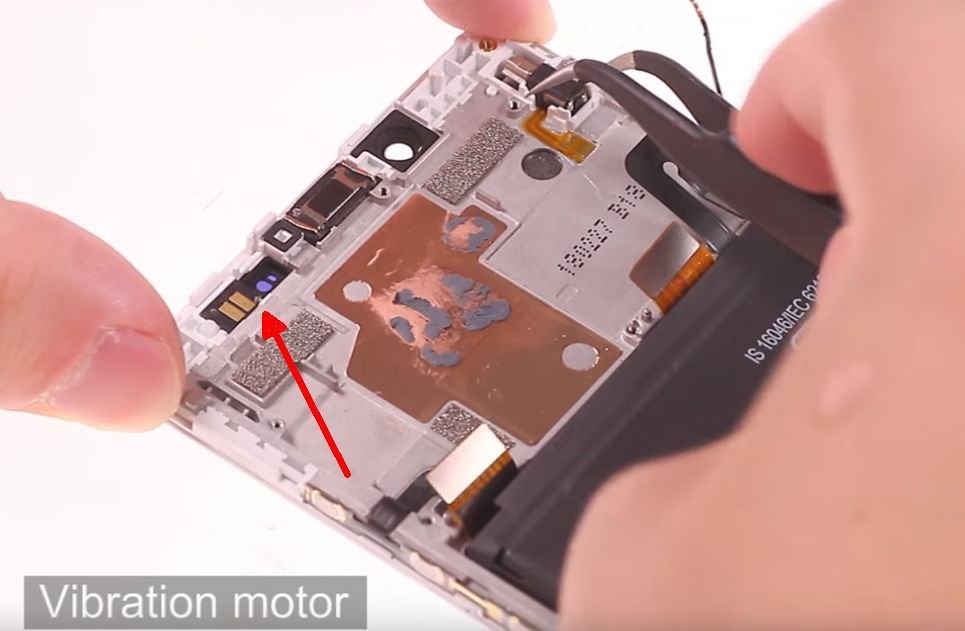

Jetzt bin ich am grübeln, zum Wechsel des Vibrations-Motor.
Ob ich die Folien-Leiterbahn des Motors am Rahmen mit Kleber fixieren muss
Es kann sein, es geht auch so, der Strom kommt von der Platine die dann von oben aufsitzt.

Und oben links am Rand sind zwei goldene rechteckige Kontakte.
Am neuen Rahmen sind die nicht vorhanden.

Bis jetzt weiß auch nicht ob das tauschbar ist.

O.K. jetzt gesehen das ist das Selfie Flashlight, muss auch getauscht werden.
[doublepost=1552682402,1552676791][/doublepost]Mein letzter Live-Kommentar heute

Ich ahnte es, die Folientaster-Einheit klebte derart fest am Rahmen, sodass beim Versuch es zu lösen,
einer der 4 Kontakte am Ende des Flachbandes abriss.

Jetzt brauche ich auch die Folientaster-Einheit neu. Mist.
In den Anleitungs-Videos sieht das immer viel einfacher aus.



[Bruno1872]

Wo bestelle ich die Folientaster-Einheit für mein Xiaomi Redmi Note 5?
Am preiswertesten beim ali in China, aber c.a. 3 Wochen Wartezeit.

Relativ günsitg dieser "ca. 20 Cent Artikel Produktionskosten" hier bei Ebay.
Xiaomi Redmi Note 5 Laut Leise Taste Lautstärke Volume Flex Power Button Regler | eBay

Auf dem Foto sieht die Einheit aber nicht neu aus.
Und noch interessant:
Modellkompatibilität: Für Galaxy S4, Für HTC One, Für Nokia Lumia 620, Für Xiaomi Redmi Note 5.

Könnte sein das dies stimmt oder?

Ich bin ja mal gespannt, ob ich alles wieder funktionsfähig zusammen gebaut bekomme,
so ich die neuen Taster hier habe.

Zur Qualität des Ersatz-Displays kann ich dann erst was sagen.

Nachtrag: Ich habe den oben verlinkten Volume Flex Power Button Regler bei Ebay bestellt.
Meine ausgebaute Tastereinheit sieht genau so aus.
Wenn Ihr mal Probleme mit den Tastern habt, und diesen ersetzen wollt, das Teil scheint richtig zu sein. Also warte ich auf den Brief, der schon nächste Woche hier sein sollte.



[HerrDoctorPhone]

sodass beim Versuch es zu lösen,
einer der 4 Kontakte am Ende des Flachbandes abriss.

Skalpell dazu nehmen, nicht daran ziehen !

In den Anleitungs-Videos sieht das immer viel einfacher aus.

Leider, die zeigen auch nicht alles, vor allem die Details...sonst würde so ein Video eine halbe Stunden gehen oder noch länger....

Könnte sein das dies stimmt oder?

Das sind Standard Teile, man muß nicht das Rad neu erfinden . Auch in der Autoindustrie, sind Universelle Teile eingebaut.
Im übrigen kann man die Tasten und auch das Flexcable leicht ausbauen, danach sauber im neuen Einbauen, das geht einwandfrei
Hier, das ist fast identisch : www.doctorphone.bplaced.net/reparatur-tutorials---reparatur-anleitungen/tutorial-display--frame-wechseln-redmi-5-plus/index.html

VG
Doc



[Bruno1872]

@HerrDoctorPhone,

O.k. bei mir klebte der Taster und speziell die 4 Kontakte leider sehr fest und ein Skalpell muss ich mir noch zu legen. Eine Pinzette hatte ich verwendet.
hier ist auch eine Anleitung zum Austausch des Power Button beim
Redmi Note 5 Pro.

Der Typ nimmt zum Einbau noch zusätzlich Kleber, obwohl der Taster neu selbstklebend ist.
Ob das nötig ist? Der geeignete Kleber fehlt mir noch, genau wie das doppelseitige Klebeband für den Akku.

Gut wäre genau solches Klebeband, was man beim Ausbau des Akku mit z.B. einem Schraubendrehrer heraus drehen kann. Kann ja sein ich muss den Akku nochmals ausbauen.
Und so ging das sehr leicht.

Nochmals gefragt, was für Klebstoff kann ich dafür verwenden, der nicht vielleicht die Isolation
anlöst? Geht dafür Sekundenkleber oder Schuhkleber?



[HerrDoctorPhone]

Hallole,

ja, eine Pinzette geht auch, ich nehme halt was sehr sehr flaches und dünnes hartes.
Wobei, mit einem Fön erwärmt ist es viel viel einfacher

Was der Typ da macht ist totaler Blödsinn...nützt nichts.
a.) Das doppelseitige Klebeband ist nach dem Ausbau immer noch klebend und nicht zerstört.
b.) Ein neuer Taster hat selbstverständlich ein Doppelklebeband drauf.
c. ) Klebeband + Kleber?? Sinn erschließt sich nicht. Außerdem muss der Kleber eine Weile "Lüften" und dann zusammengepresst werden, hier im Video ist das eher eine "Rutschpartie"....

Du brauchst keinen Klebstoff, und Sekundenkleber, der zerstört dir alles

Deinen vorletzten Satz, das mit dem Stretch Klebeband, den verstehe ich nicht.

VG



[TheDayWaIker]

Gut wäre genau solches Klebeband, was man beim Ausbau des Akku mit z.B. einem Schraubendrehrer heraus drehen kann. Kann ja sein ich muss den Akku nochmals ausbauen.
Und so ging das sehr leicht.

Taster sind selbstklebend. Und den Akkus kannst du auch einfach von oben überlappend mit Iso Band kleben. Hält gut und den Richtigen halt gibt ja das Backcover



[Bruno1872]

Stretchklebeband vom Akku und Rahmen lösen.
hier im Bild ab min 1,53

solch Stretchklebeband wäre optimal, zum Wiedereinbau des Akku.

@TheDayWaIker
O.K. Danke.

Das Selfie Flashlight, reicht es wenn es eingesteckt wird in den Rahmen oder
muss das verklebt werden?



[HerrDoctorPhone]

Achsoooooo....
Das kannst du auch mit Daumen und Zeigefinger raus ziehen
Kannst es ja abrollen, auf Akkuseite Aufdrücken und so den Akku wieder in das Phone legen....hält.

Für die Spießer und 150%, die lassen das bei der "Original Werkstatt" machen, oder kaufen sich extra das "Original Band" bei einem obskuren Original Shop
Der Rest hat Fantasie und nimmt was er bekommt bei eBay

VG
DOC



[Bruno1872]

Neeee, so ein Spießer bin ich nicht.

Aber im Hause habe ich gar kein doppelseitiges Klebeband und bei Ebay will ich das jetzt nicht bestellen,
sondern irgendwo im Laden kaufen.

Und was weiß ich, was alles an solchen doppelseitigen Klebeband es so im Laden gibt.
Jedenfalls sollte das relativ dünn sein.
Das alte Klebeband ist nicht mehr verwendbar.

Morgen müßte der neue Taster schon hier sein, dann kann ich alles wieder zusammen bauen.
Und werde mich freuen, falls alles wieder funzt.

P.S. Auch werde ich mir dann tatsächlich noch irgendeinen Dispaly-Schutz bestellen.



[HerrDoctorPhone]

Ich habe auch nicht dich gemeint
Das war mehr so zu den Apfel und Samsungs gerichtet

Kannst auch ein Teppich Doppelklebeband nehmen für den Akku, ansonsten, lose einsetzen....
Das Powerflexcable Ist schon beklebt, ist nur ein Papier zum abziehen dran.

Viel Glück
Doc



[JustDroidIt]

Ich hab hier ein doppelseitiges Klebeband vom Action Markt, Kostenpunkt 1€ nochwas. Das klebt sehr stark und ist so dünn wie jedes andere übliche Teppichklebeband...



[Bruno1872]

So eine Sch.....e, es ist alles wieder eingebaut inklusive dem neuen Taster im neuen Dispaly + Rahmen.

Das RN5 macht nichts, nach Betätigung der Tasten, Dispaly bleibt dunkel.
Kabel sind alle angeschlossen, sowie ich es sehe sitzen die Stecker auch richtig.
Was ist falsch? Taster fehlerhaft, Dispaly nicht i.O. oder was zerschossen an der Elektronik.

Das wars wieder. Noch mal sehen ob der Taster zur Platine Kontakt bekommt, sollte aber.

Schließe ich das USB-Ladegerät an, leuchtet auch keine LED.



[Onkel Bandit]

Akku tief entladen oder defekt
[doublepost=1553019763,1553019740][/doublepost]Oder nicht richtig angeschlossen



[Bruno1872]

Mal ganz doof gefragt, wo sind denn die Kontakte vom Akku zur Platine?
Muss ich noch mal alles auseinander nehmen um das zu sehen.

O.K. Jetzt mitbekommen die Kontakte sitzen am schwarzen Band am Akku.

Nachtrag: Viel kann man gar nicht falsch zusammenbauen.
Es passiert jedenfalls absolut nichts, nach meiner Kontrolle auf Fehler, lose Stecker ect.
[doublepost=1553024930,1553020017][/doublepost]Ganz tot ist das RN5 nicht.

Nochmals die Stecker auf Sitz geprüft.
USB-Ladekabel noch mal angeschlossen, die weisse LED leuchtete, jetzt aber nicht mehr.

Finger-Sensor reagiert sogar, und Vibrations-Motor geht.

Display aber bleibt dunkel
Was ist da blos los. ...

Ich glaube es liegt an der Steckverbindung des linken Flachbandkabels unter dem Akku verlaufend zur Platine, denn wenn ich das abziehe, reagiert der Fingersensor trotzdem.

Ich bekomme den Stecker vermutlich nicht richtig aufgesteckt.



[HerrDoctorPhone]

Akku nochmal raus nehmen und Kabel gut verlegen.
Ist ja mit Frame, richtig?

Es liegt einzig und alleine an die Steckverbindungen und und Kabel.

VG



[Bruno1872]

Ja ist komplett mit Frame, dieses hier:
Android UL3.0

Am linken Kabel ist beim alten Dispaly die Nr. 47-00 vermerkt
beim neuen Nr. 46-00
Wenn kann es nur der linke Stecker sein an dem es "klemmt" oder nicht?

Den habe ich etliche male neu aufgesteckt, das Dispaly bleibt aber dunkel.
Die Prozessor Abdeckung ist lauwarm.

Der Vibrations-Motor brummt mal bei Betätigung der Tasten manchmal auch nicht.
Bei Berührung des Finger-Sensors brummt der Vibrations-Motor auch.
Zum verrückt werden.

Ich frage mich, ob das Display mit Rahmen, auch wenn es genau so aussieht, das richtige Ersatz-Teil
ist.

Vielleicht teste ich das alte kaputte Display noch mal, um zu sehen ob das denn funzt.

Ergänzung:
Ich habe mal die beiden linken Stecker am Flachbandkabel links original Nr. 47-00
und neu 46-00 verglichen die Anzahl der parallel wegführenden Leitungen.
Die sind unterschiedlich, sieht jedenfalls so aus.
Werde ich morgen prüfen mit Lupe.

Die Nr. auf dem Kabel lauten unterschiedlich mal 46 mal 47.
hier auf den Fotos zu sehen: Soll das doch egal sein?
[US$33.48] LCD Display Touch Screen Replacement Digitizer +Frame For Xiaomi Redmi Note 5 / Redmi Note 5 Pro Mobile Phones Accessories from Mobile Phones & Accessories on banggood.com

Schnauze voll
