qi nachrüsten Mi-2?

[Durschti]

Hallo,

hat schon jemand mal versucht qi in das Mi-2 zu bauen?
An sich ist es ja nicht sehr schwer + und - vom USB Port abzugreifen, oder sehe ich das zu einfach?

Gruss

Durschti



[kingoftf]

Guck mal hier, da gibt es ein paar Verrückte , die das wohl planen

https://www.android-hilfe.de/forum/.../dockingstation-fuers-mi-2.386748-page-9.html



[spacenight]

So verrückt ist das gar nicht.
Es wäre technisch leicht möglich!
Man kommt schön zur Platine das Handy geht leicht zu zerlegen und man hätte auch im inneren genug Platz da das MI2s nur einseitig bestückt mit SMD Bauteilen.
Das Hauptproblem ist nur der Platz im Deckel.
Wenn wer Ideen und Vorschläge hatte wie man das Problem mit den Deckel lösen könnte würde ich so einen Umbau wagen.
Aufgerufen ist jeder der ein MI2s besitzt mal den Platz zwischen Akku und Deckel (bzw. Verschiedene Goods Nummern ) zu messen vor allem beim großen Akku wäre das Interessant.



[tradingshenzhen]

ich könnte euch die benötigten Sachen liefern, dann könnte jemand basteln

Immerhin gibt es ja für diverse Samsung Modelle das Qi zum nachrüsten - da wir dann einfach ein ganz dünner Adapter zwischen Akku und Pins dazuwischengeklemmt.



[spacenight]

Das wäre super könntest du mal Bilder machen von dem Zeug und posten.
Vielleicht auch ein paar Maße dazu vor allem die dicke!



[tradingshenzhen]

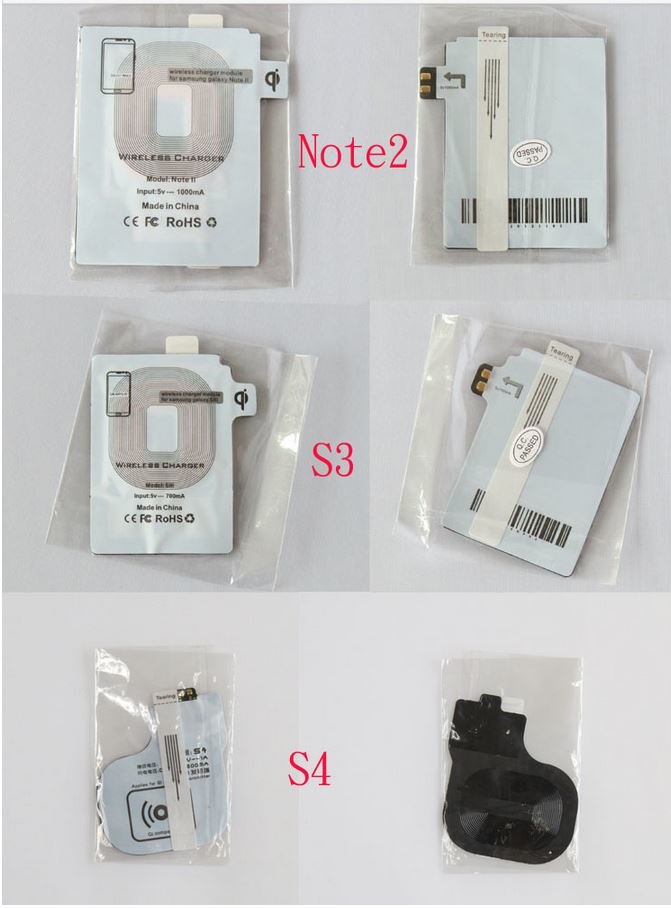

Anbei die "Adapter", welche ich meine.



[Durschti]

Die zwei Sachen hatte ich mir auch schon überlegt. Gibt es die zufällig bei dir auch?






Würden die Adapter von dir unter die normale Hülle beim Mi-2 passen? Oder bräuchte man dann die für den größeren Akku? Vom Maß her sind sie doch ca. 2mm?

Der ursprüngliche Beitrag von 08:13 Uhr wurde um 08:25 Uhr ergänzt:

Ich habe gerade mal probiert 2mm dickes Papier unter die normale Hülle zu setzen.

Da gehen die Seiten auf jeden Fall nicht mehr zu.

Also wäre nur die Option mit der etwas dickeren Hülle für den großen Akku.

Habt ihr eine Seite wo die Hüllen zu finden sind für den größeren Akku?



[kingoftf]

Die normalen Deckel sind extrem eng.
Da passt selbst die hauchdünne metallplatte für meinen magnet halter nicht mehr drunter und die ist nicht mal 1mm



[spacenight]

Ja stimmt ist extrem eng also beim weißen Cover schaff ich es gerade mal mit Papier das 0.5mm hat den Deckel noch zu zumachen und das geht schon schwer!

@Sernad
Kannst du mal messen wie dick das die diese Antennen sind?

@Durschti
Es gibt von Xiaomi im Moment nur 2 Cover für Dicken Akku.



[Durschti]

Hast du ein Foto von den Covers?

Die Adapter von Sernad müssten so ca. 1mm sein. Ich hatte bei Ebay ein Bild gesehen.




Also würde es definitiv mit der Hülle vom 3100mAh Akku gehen.



[spacenight]

Ja hier die links direkt zu den Covers mit akku.
http://www.xiaomi.com/goods/2722
http://www.xiaomi.com/goods/1867

Diese Cover sind um 2mm Dicker als das Original!
Man müßte aber den kleinen Akku drin lassen so denk ich mal!



[Durschti]

Vielen Dank! Das eine Backcover habe ich echt noch nie gesehen.

So ist auch mein Plan. Der normale Akku mit großen Backcover.

Über den Tag komme ich locker mit dem normalen Akku.

Da werde ich mal die Bestellung aufgeben .



[Weasy]

Wenns einem nichts ausmacht, das man ne kleine Beule auf der Rückseite des Covers hat, geht das mit den normalen Covern und sanfter Gewalt auch. Zur Not kann man ja auch noch die Papierhülle/-aufkleber des Akkus entfernen und sollte auch nochmal nen bischen Platz bekommen.

@Sernad: Wenn die Adapter alle gleich dick/dünn sind würde mich noch interessieren was der S4er für mA hat. Und was die Dinger kosten



[Durschti]

@ Weasy 600mA



[spacenight]

Ja sollte gehen ich würde aber die Qi Antenne fürs Note 2 nehmen da diese mit 1000mA läd.
Sollten dann gleich schnell sein beim laden wie das Ladegerät!

Edit: Soweit ich ermitteln konnte hat die vom S4 auch 1000mA

Edit 2: @ Durschti
Wie sieht den dein Plan im inneren des MI2/s aus?



[Weasy]

Ich hatte nämlich welche fürs S4 gesehn, die hatten 1000mA, sehen aber so aus.



[Jüstn]

Sorry, aber was ist ein qi?



[Weasy]

Das ist ein Standard für induktives Laden, der festgelegt wurde, damit nicht jeder Hersteller sein eigenes Süppchen kocht und Ladestationen auch mit mehreren Geräten kompatibel sind.
Qi-Standard



[Durschti]

Geplant ist, zwei dünne Adern an den Microusb Port zu Löten.

Der eine äußere ist + und der andere - .

Der Simeinschub hat glaube ich beim Mi-2 keine verbindung zur Masse, wie beim Galaxy S3. Das schaue ich mir genauer nochmal an, wenn ich es zerlege. Falls doch Masse anliegt, nehme ich den - von da ab.

Die Adern werden dann an Kupferfolie angelötet und dann nach außen geführt.

Somit sind dann beide Kontakte auf dem Akku.

Dann nur noch den Adapter in der richtigen Position in das Backcover kleben und es sollte funktionieren.

Sobald ich es umbaue folgen Bilder.



[spacenight]

Also da bin ich mal gespannt freu mich schon auf die Bilder!
Im moment zögere ich noch!

Edit:
Oh doch der hat masse hab gerade nachgemessen!
