Sony Z3 Compact Touchscreen Display gebrochen. Was austauschen?

[maethu87]

Hallo Zusammen



Leider ist mein 2 Monate altes z3 compact auf einen Stein runtergefallen.

Touchcreen glas ist defekt und lässt sich nicht mehr bedienen.
LCD Display ist zu 100 prozent ok.

Offerte vom Fachmann 220 euro LCD+Touchcreen austausch.

Selber machen ist etwas kompliziert laut videos von Youtube. ca 130 Euro

Jetzt meine Frage kann man nur das touchscreen Glas wechseln? ca 50 Euro

SONY XPERIA Z3 COMPACT MINI BLACK DIGITIZER TOUCH SCREEN LENS GLASS D5803 D5833 | eBay

Besten Dank für eure Antworten



[der_henk]

Das wird nichts, der Digitizer ist verklebt und das Glas des Displays hauchdünn, selbst mit dem richtigen Werkzeug ist der Tausch kaum möglich.



[fooox1]

Die Frage ist schnell beantwortet. Wenn du es dir zutraust, dann kannst du es versuchen. Finanziell auf die 130,- einstellen, wenn es funktioniert, reichen dann die 50,-.
Aber wie mein Vorredner schon geschrieben hat, es schaut leichter aus als es ist.



[Flowrider]

Hallo!
Mich hat es nun auch erwischt: mein Z3c ist unglücklich auf einen harten Gegenstand gefallen: Touchscreen Totalschaden!
LCD funktioniert nach wie vor, daher nun ein paar Fragen an euch um möglichst günstig mein Telefon wieder in Ordnung zu bringen:

Kann man den Digitizer alleine tauschen oder muss der zwangsweise mit dem LCD gemeinsam getauscht werden? Kostenkäsig liegen da schon Bereiche dazwischen (Digitizer ca 40 €, komplette Einheit ca 130 €, wenn günstig)?
Ist der Digitizer mit dem LCD verklebt?

Bitte um Bezugsquellen für solche Bauteile (Digitizer, LCD Screen, ...)

Wo würdet ihr das Ding reparieren lassen, im Falle einer kompletten Reparatur?

Danke und Grüsse,
Flo



[spieglein]

Bei mir auch Totalschaden von Glas/Digitizer, aber Display funktioniert problemlos. Wo gibt's denn die komplette Unit für 130? Habe nur Preise um die 180 gesehen.
Wofür werden die Glas/Digitizer überhaupt verkauft, wenn man die nicht austauschen kann? Mit Anleitung sind wir doch alle Profis..

Der ursprüngliche Beitrag von 11:59 Uhr wurde um 12:09 Uhr ergänzt:

Habe mich jetzt noch einmal ein bisschen informiert, z.B. hier in den Kommentaren - da geht's dann auch z.T. ums Z3c. Es scheint wohl wirklich ziemlich aussichtslos zu sein, das LCD vom Glas zu trennen. Sehr ärgerlich, weil das LCD ja noch wunderbar läuft.
https://www.youtube.com/watch?v=hzuGqykkrY4

Ich werd wohl so ein Teil mit Rahmen kaufen, dann habe ich immerhin den positiven Effekt, dass ich das Phone komplett neu aussieht. Genuine Sony D5803, D5833 Xperia Z3 Compact Black LCD Screen & Digitizer & Frame | eBay



[der_henk]

Die separaten Digitizer sind für Werkstätten gedacht, die Displayreparaturstationen zum trennen von Digitizer und Display haben.



[meine-Handywerkstatt]

Selbst mit der entsprechenden Hardware ist es sehr schwierig und für einen Laien schlichtweg unmöglich.

Ich suche Testobjekte (Z3, Z3c) und bin hier im Forum als Displayspezialist für Samsung Geräte bekannt, vielleicht hat einer von euch Lust sich bei mir zu melden.

Es wäre eine win win Situation, aber dazu dann mehr, wenn ihr euch meldet.



[spieglein]

Hier jetzt also mein Erfahrungsbericht:

Durch einen ungebremsten Fall auf die Straße ist das Glas auf meinem Z3C gebrochen (es war auch nur durch eine normale Folie geschützt, habe jetzt mal tempered glass bestellt). Touch war im Eimer und Spider-Modus auf dem ganzen Display.

Mit einem OTG-Kabel und einer Maus konnte ich mein Handy weiter benutzen, es war aber recht mühsam.

Ich war dann etwas erstaunt über die Reparaturpreise von 200 Euro plus X, die ich im Netz gefunden habe. Darum habe ich gegoogelt und diverse Youtube-Anleitungen angeschaut.

Die Anleitungen bei Youtube waren jeweils für den Austausch der Komplett-Unit (LCD, Digitizer, Glass, Seitenwände, Knöpfe, Lautsprecher etc.). Bei Ebay hatte ich Glas&Digitizer für 50 gesehen und die Komplett-Unit für 140 (aus UK).

Nach längerer Recherche habe ich mich entschieden, den einfacheren Weg zu gehen und mir die Komplett-Unit bestellt, 3 Tage später kam sie an und ich habe sie mit Hilfe der Youtube-Anleitung https://www.youtube.com/watch?v=zeBC3pcs434 getauscht. War ziemlich easy und problemlos, auch wenn es jetzt noch einen Wackelkontakt mit dem Empfang gibt (NFC-Chip/Antenne habe ich offensichtlich nicht richtig montiert), sodass ich die Rückseite evtl. noch einmal aufmachen muss. Ich hatte mir übrigens einen neuen Klebestreifen für die Rückseite von Ebay für 5,90 bestellt, der hat gut funktioniert. Außerdem noch ein Toolset für 2,99, Links zu den Artikeln unten. Das Handy funktioniert ansonsten perfekt und die Wasserfestigkeit ist auch wiederhergestellt (laut Barometer). Zeitaufwand: ca. 30 Minuten.

Aus Neugier habe ich dann heute mal versucht, Glas und Digitizer von der alten Unit zu lösen. Am Anfang dachte ich: Mensch, das hättest du doch geschafft, du hättest 90 Euro sparen können! Am Ende wusste ich: Das hättest du ohne weiteres nicht geschafft.

Ich bin nicht ungeschickt mit Elektro-Reparaturen, habe aber noch wenig Erfahrung mit Kleber etc. Das Abheben der Rückseite ging bei der Reparatur vorher mit Hilfe eines normalen Föns recht einfach.

Das zersplitterte Glas von dem LCD abzubekommen: Der Job ist eine BITCH!
Ich saß ca. 90 Minuten daran und habe dabei mein Display 3-4x mechanisch zerstört, wobei ich es vielleicht auch durch Hitze zerstört habe, keine Ahnung. Außerdem braucht man definitiv Handschuhe und ein Plastiktool mit einer scharfen Kante, um zwischen LCD und Glas zu kommen. Zerkratzen des LCDs war nicht so das Problem, das hielt sich im Rahmen. Ich habe jede Menge ekligsten Sondermüll produziert und meine Klamotten mussten hinterher auch in direkt in die Intensiv-Wäsche. Verletzungen gab es aber keine.

Wenn ich den Job noch einmal machen müsste, würde ich es aber wahrscheinlich hinbekommen. Folgendes ist wichtig:

Zu allererst den äußersten Rand des Glases lösen. Dann könnt ihr schon einmal den Lautsprecher abnehmen (der hat es problemlos überstanden) und - was wichtig ist - ihr könnt das LCD aus der Unit rausnehmen. Dann muss es auf jeden Fall auf eine stabile Unterlage. Vielleicht kann man für den Reparturvorgang auch etwas stabiles (Brettchen) leicht unter dem Display befestigen. Es bricht sehr leicht.

Jetzt kann man mit dem scharfen Plastiktool (evtl. Plektrum, falls wirklich scharf ist an den Rändern) daran gehen, die einzelnen Splitter vom LCD abzuheben. Zwischendrin natürlich immer wieder föhnen und den Fön zwischendrin schön im Kalt-Modus weiterpusten lassen, damit er immer wieder abkühlen kann.

Die Splitter sind voll mit Kleber, am besten man nimmt ein alten Lumpen um das Plektrum daran abzuwischen. Stück für Stück kann man so das Display von Glassplittern befreien: Es ist eine Heidenarbeit!

Am Ende ist man natürlich noch nicht fertig, weil das Display voll Kleber ist. Ich habe den Kleber mit Hitze und einem Tuch vorsichtig abgerieben. Dauert ewig und das Display ist dabei 2-3x gebrochen. Evtl. geht es aber so, wenn man noch vorsichtiger ist. Mit einem passenden Lösungsmittel kann man sich das wohl sparen, das hatte ich aber nicht da.

Schließlich hielt ich das blanke Display in den Händen. Es war ein bisschen zerkratzt (ich war zwischendrin zu ungeduldig) und mehrfach gebrochen. Für mich war das ein sehr schöner Moment, denn immerhin habe ich nicht 90 Euro zum Fenster hinausgeworfen.

Also, wenn ihr vorsichtig seid, viel Zeit, Lust auf Glassplitterkleber überall am Körper habt und gute Tools habt: Versucht es einfach! Falls ihr Glas und Kleber gut wegbekommt, könnt ihr euch ein Ersatzglas kaufen. Der erneute Zusammenbau ist sicher auch nicht sehr einfach, aber möglich ist es bestimmt!

Hier mal als Inspiration ein Bild von zwischendrin (wie gesagt, holt das LCD besser sofort aus dem Rahmen raus):
http://1drv.ms/1upjhYH

Und hier noch das Ergebnis:
http://1drv.ms/1E9OkjM
http://1drv.ms/1E9Osjg

Meine Käufe:
Genuine Sony D5803, D5833 Xperia Z3 Compact Black LCD Screen & Digitizer & Frame | eBay
Sony Xperia Z3 Compact Klebe Folie Wasserdicht Adhesive Akkudeckel Original | eBay
XPERIA S M Z Z1 Z2 Z3 COMPACT HANDY WERKZEUG TOOL TORX PENTALOBE KREUZ PHILIPS | eBay



[pummeltrompete]

Vielen Dank für den detaillierten Erfahrungsbericht :top:



[Nacgul90]

Hallo

Bin auch auf der Suche nach einem neuen Display+Touch da mein Touch auf einer Seite nicht funktioniert.
Hätte gerne ein Kit so wie in diesem Video:

Also mit Display+digitizer und ohne Rahmen. Ich finde es einfacher, weil man nicht so viel umbauen muss.
Hat jemand damit Erfahrung und kann ein solches Kit empfehlen?
Will dann nicht so einen Mist wie z.B. bei Aliexpress erhalten...

Lg. Christopher



[BF1909]

Hallo zusammen,
ich nutze mal diesen Tread für meine Frage.

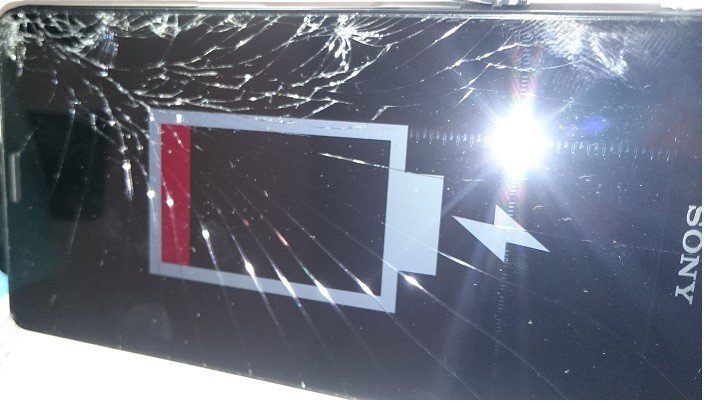

Auch mein z3c hatte Risse im Frontdisplay. Hatte es zu Sony geschickt, weil es meiner Meinung nach nicht mein Fehler war. Sony war anderer Meinung.

Egal. Hab mir die Displayeinheit bestellt und mich getraut das Teil selber zu wechseln. Das ging eigentlich ganz gut, aber beim Funktionstest kam das böse Erwachen.

Sobald ich das Handy an das Ladekabel anschließe geht die rote Lade-LED an, leuchtet ca. 3 Sek., geht kurz aus und dann gleich wieder für 3 Sek. usw.. Zudem geht der Bildschirm ebenfalls immer wieder kurz an und wieder aus. (es erscheint kurz Sony in der Mitte und Xperia unten)

Vielleicht hat da ja jemand Erfahrung gesammelt und kann mir sagen, wo der Fehler sein könnte bzw. wo ich was zerstört habe.

Habe natürlich das Handy nochmal ein zweites Mal zerlegt und wieder neu zusammen gesetzt, der Fehler blieb aber. Auch habe ich es 24 Std. aufgeladen (Stichwort Tiefenentladung). Wenn ich es mit dem PC verbinde, passiert das gleiche. Es scheint so, als würde es immer ganz kurz erkannt werden, aber dann gleich wieder verloren gehen. Reset mit Power- und Lautstärkentaste brachte auch nichts, außer das es beim drücken etwa alle 5 Sek. vibriert hat. Ohne Netz oder PC-Verbindung passiert absolut nichts.

Vorab vielen Dank!

Gruß Björn



[sugarfree2311]

Habe das gleiche Problem, ich hoffe es kann jemand helfen!



[bobhope]

Offerte vom Fachmann 220 euro LCD+Touchcreen austausch.

Selber machen ist etwas kompliziert laut videos von Youtube. ca 130 Euro

Jetzt meine Frage kann man nur das touchscreen Glas wechseln? ca 50 Euro

Die Frage ist schnell beantwortet. Wenn du es dir zutraust, dann kannst du es versuchen. Finanziell auf die 130,- einstellen, wenn es funktioniert, reichen dann die 50,-.
Aber wie mein Vorredner schon geschrieben hat, es schaut leichter aus als es ist.

Ist der Digitizer mit dem LCD verklebt?

Bitte um Bezugsquellen für solche Bauteile (Digitizer, LCD Screen, ...)

Wo würdet ihr das Ding reparieren lassen, im Falle einer kompletten Reparatur?
Flo

Preis - UPDATE: Reparaturen werden im Netz mittlerweile ab 100 Euronen angeboten
komplette LCD+Digitizer Units kosten um die 60 (plus 5-20€ Versand) und ja die Units sind bereits miteinander verklebt, was ja auch Sinn der Sache ist wenn man eine fertige bestellt
Glas alleine 20

Ich verzichte wenn möglich, vorallem bei Sachen wie Lcd und Digitizern ,auf ebay amazon und co

Kann aus persönlicher Erfahrung Etradesupply.com empfehlen
gibt so ziemlich jedes Teil für jedes Handy eines namhaften Herstellers, ordentlich verpackte Ware, Versand vergleichsweise teuer, dafür halten sich die Preise der Teile im Rahmen. Dazu sind alle Teile nach Qualitätsgraden eingestuft: R, A, S, S+
Bestelle demnächst auch bei replacebase.co.uk kann dann auch von der Seite berichten

Egal. Hab mir die Displayeinheit bestellt und mich getraut das Teil selber zu wechseln. Das ging eigentlich ganz gut, aber beim Funktionstest kam das böse Erwachen.

Gruß Björn

Das hört sich furchtbar an, macht mir etwas Bange da ich noch keine Erfahrung mit Z3c hab.
Bis jetzt ist die Rückseite ab,es funktioniert noch, warte auf die Unit.

Edit: achja und noch was, beim Z3c empfiehlt es sich den Display ohne Rahmen zu bestellen da es weniger aufwendig ist sowohl bei der De- als auch bei der Montage



[Doowy]

Hallo,
werde wahrscheinlich auch versuchen, das Display zu tauschen, weil mein Touch (1 Woche nach Ablauf der Garantie) nicht mehr funktioniert
Bestellen wahrscheinlich bei Etradesupply For Sony Xperia Z3 Compact LCD Screen and Digitizer Assembly Replacement - Black - With Logo - Grade S+

Weil bobhope hier gute Erfahrungen gesammelt hat.

Oder gibt es bereits günstigere Bezugsquellen mit guter Qualität?

Was bedeutet dort "Grade S+"?

Gibt es bereits eine Möglichkeit, dass das Xperia danach wieder Wasserdicht ist?
Im hier gezeigten Video wird erwähnt, dass es dies nicht mehr ist.

Sind die" Klebestreifen" mit bei der Lieferung dabei (auch für den Lautsprecher)?

Bricht die Rückseite bei der Demontage?

Sorry für die vielen Fragen

Vielen Dank und Viele Grüße
Doowy



[Doowy]

Kann mir keiner Tipps bzw. Antworten geben?

Hauptsächlich interessiert mich, wo ich derzeit fürs z3 compact den LCD mit Digitizer ohne Rahmen (glaube das ist die bessere ReparaturMethode) kaufen kann?
Günstig und aus Erfahrung funktionstüchtig...
Vielen Dank
Viele Grüße
