Samsung Tab GT-N8000 30 Pin auf Micro-USB

[Peug408]

Moin,

Zuerst ich bin ein Anfänger und das ist ein Hobby.
Ich habe ein altes GT-N8000 Tab rumliegen, das würde ich gerne auf Micro usb umbauen.

Ich verstehe aber die Pin Belegung nicht ganz.

Auf dem Micro USB 5 hab ich 5 Pins:
V+, D+, D-, ID, Gnd. Bis auf ID ist alles verständlich.

Auf dem Tab war ein 50Poliger Stecker, den hab ich rausgelötet und überlege jetzt wie das am besten machen, wo schmeiße ich die V+ am besten hin? Vout_charger? Ground ist klar.
Mikrofon ist pin 3.

Nur Data+/- überhaupt keine Ahnung.

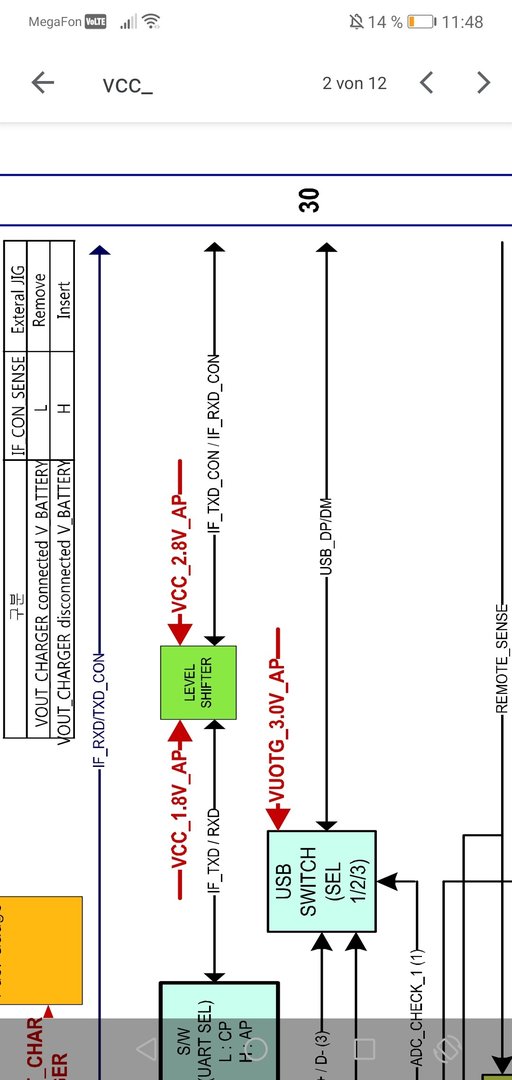

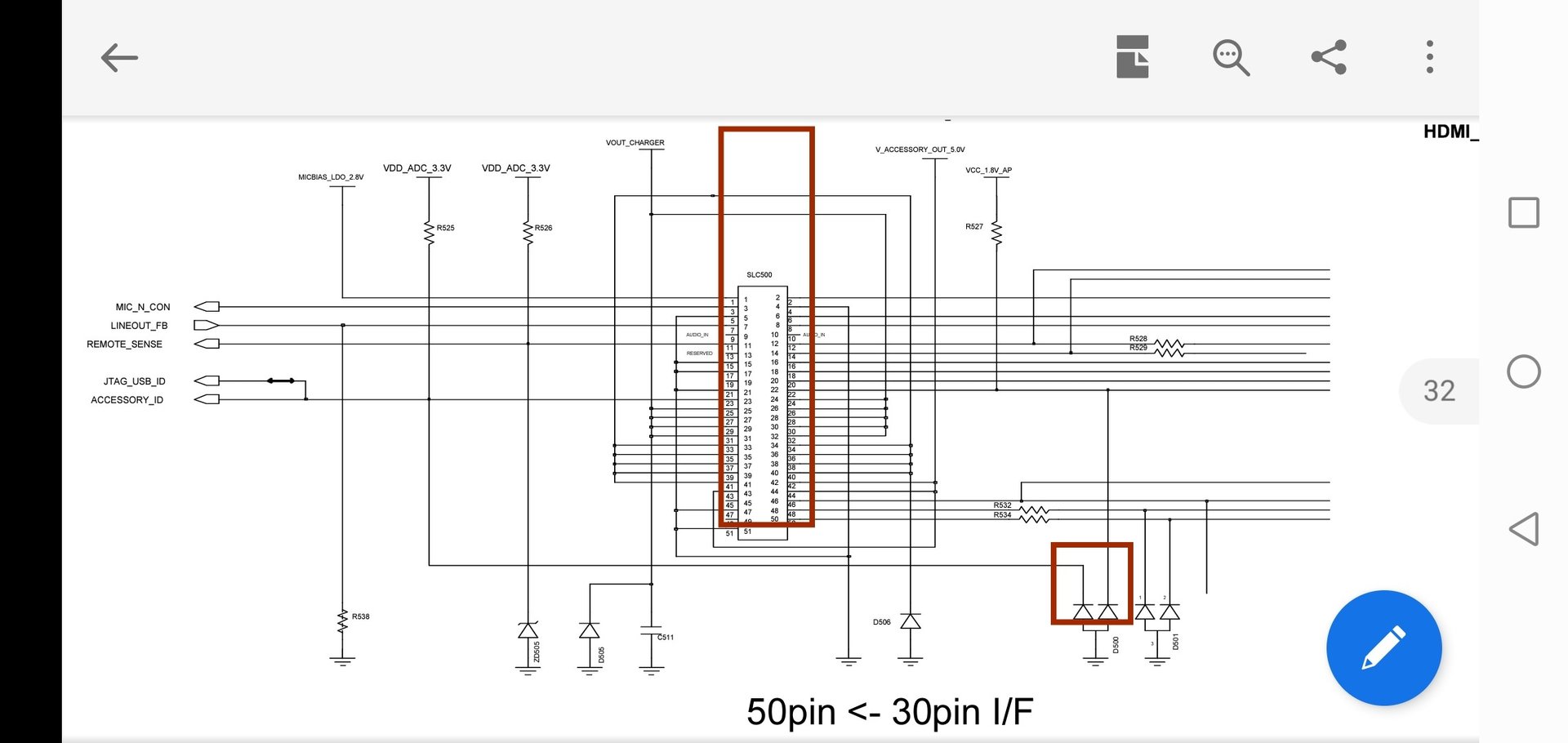

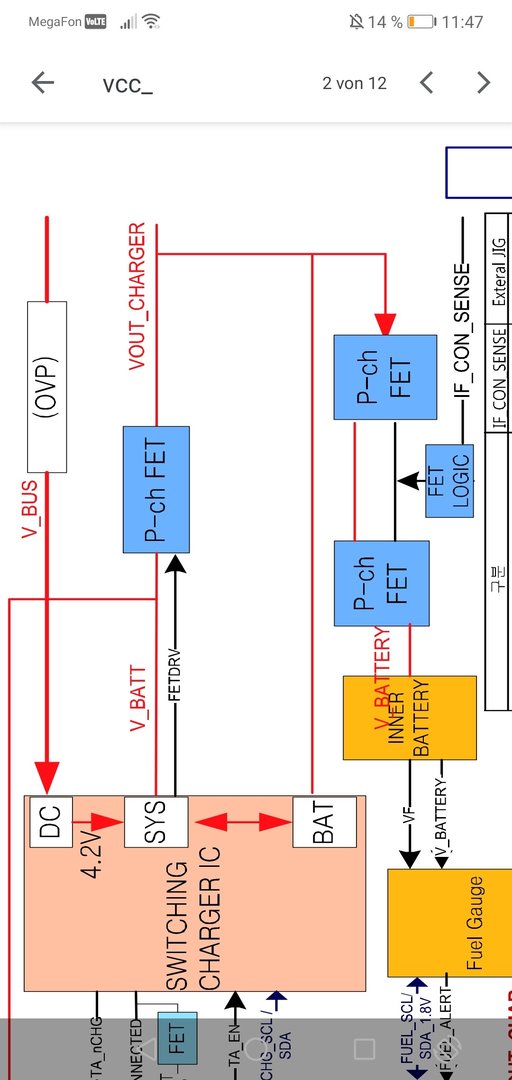

Hab unten Screenshots eingefügt und den ganzen schaltplan als PDF



[Cloud]

Das ist was für @html6405 ;-)



[html6405]

Nur Data+/- überhaupt keine Ahnung.

Ich würde das anders machen (käme aber nie auf die Idee, da es ja eine grobe Funktionsminderung ist .
Aber ich würde mich zum Beispiel von der Buchse aus wegarbeiten:

Samsung Galaxy note 10.1 (N8000) @ pinouts.ru

Es sind ja nur 4 Leitungen da, welche du unbedingt benötigst.
Messe einfach beim USB Stecker direkt rein und du findest auch auf welchem Pin die Leitung endet.

Das habe ich zum Spaß jetzt auch gerade gemacht und gleich ist klar, wo VCC, Ground, D+ und D- ist .
Aber ich habe es nicht getestet, bevor du Spannung anlegst, überprüfe am Besten noch zumindest VCC und Masse.



[Peug408]

Danke für den Tipp, versuche es abends, müsste aber den messvorgang wahrscheinlich bis zum connector am Board durchführen.

Kabel hat auch zurzeit einen schaden die dataline hat sich getrennt, ist ja ein bekanntes Problem bei den.



[html6405]

Danke für den Tipp, versuche es abends, müsste aber den messvorgang wahrscheinlich bis zum connector am Board durchführen.

Richtig , und ich habe sogesehen auch über das USB-Kabel gemessen, da mir das Pinout so ja bekannt ist.
Also Kabel an den 30 Pin Konnektor angeschlossen und von A nach B gemessen..



[Peug408]

Nabend,

Gestern nicht geschafft, aber heute.

Habe jetzt V+ und Ground Durchmessern.
D+ keinen durchgang, da werde ich morgen mal den 30pin Stecker auseinandernehmen müssen.

Konnte den Connector nicht zurück anlöten, zu zerstört Kunststoff geschmolzen.

Mikrofon muss ich erneut messen, irgendwie passt das nicht, hab erst im Nachhinein eine dünnere messspitze genommen.

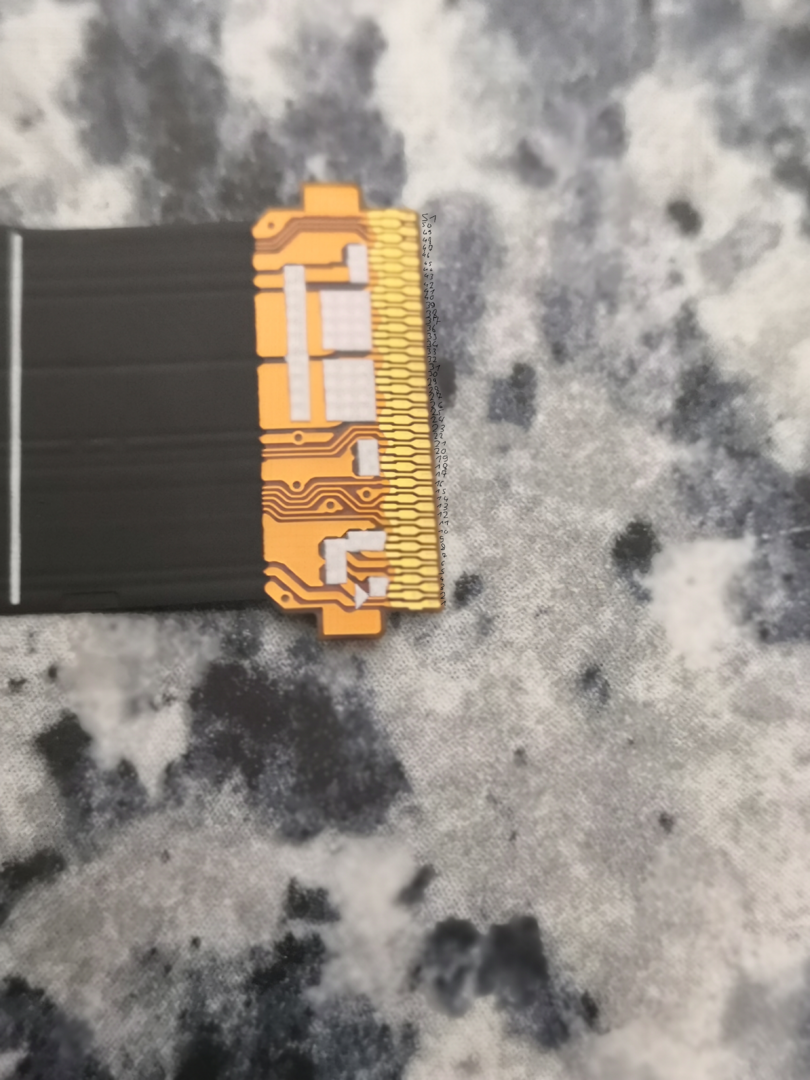

Hab das also am Ende des flexbandes gemacht.

Hier meine Vorrübergehend messungen

Spoiler: Messungen

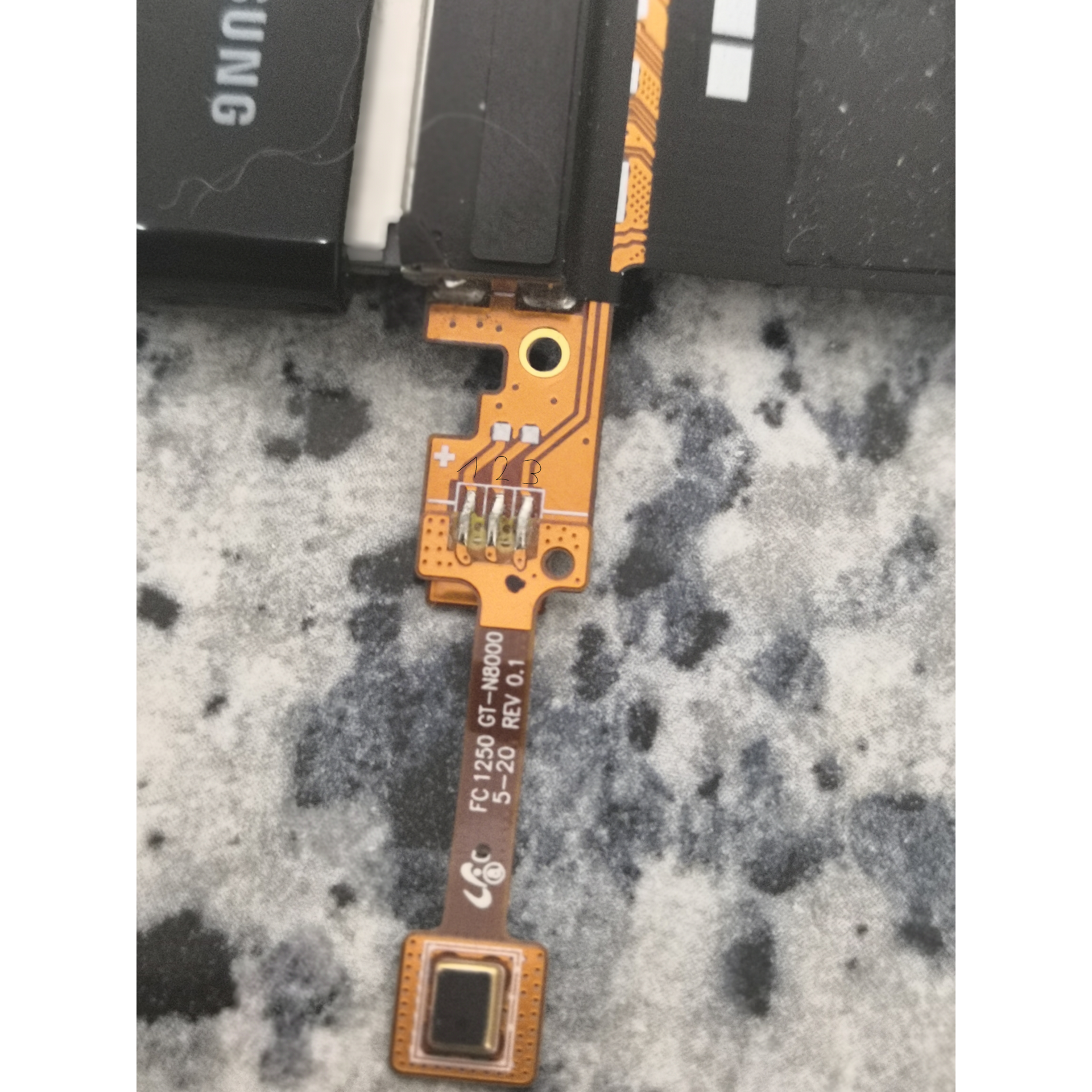

Mikro
1PIN <=> Connector 2 PIN 0 Ohm
1PIN <=> Connector 3 Pin 750 Ohm

2PIN <=> Connector 2 PIN 0 Ohm
2Pin<=>Connector 3Pin 0 ohm

3PIN <=> Connector 1Pin 0 Ohm
3PIN<=> Connector 2Pin 850 Ohm
3PIN <=> Connector 3PIN 400 ohm

Mikro
1PIN <=> 2PIN 750 Ohm

USB <=> Connector
GROUND <=> PIN 51
GROUND <=> PIN 47
G <=> PIN 4
G <=> PIN 5
G <=>PIN 15
G<=>PIN 17
G <=>PIN 21


D+<=>Connector

V+<=>Connector
V+ 41
V+ 40
V+ 33
V+34
V+35
V+ 36
V+37
V+38
V+39
