Samsung Tab 7.7 SIM-Kartenleser defekt

[mimmifi]

Hallo,
habe leider eine micro-sim in den normalen sim-slot geschoben, kam nicht wieder heraus und die Kontaktdrähte sind beschädigt (da ich es mit einer Nadel versucht habe)...
Wo bekommt man dafür einen neuen sim-slot, wie viel kostet das ungefähr und kann man es selbst einbauen??
Vielen Dank für jegliche Antwort!!!

Der ursprüngliche Beitrag von 20:35 Uhr wurde um 20:37 Uhr ergänzt:

Bzw. wo kann man es am besten reparieren lassen?



[frank_m]

Ich hab für irgendein Samsung-Gerät schon mal einen Thread gesehen, wo es jemand selber versucht hat. Ich weiß aber nicht, ob es erfolgreich war. ich bin skeptisch, ob du so ohne weiteres ein passendes Ersatzteil beschaffen kannst.

Threads zu den üblichen Samsung Reparaturdienstleistern findest du im Samsung Allgemein Forum. Da kannst du dir auch direkt ein Bild machen, wie die hier im Forum beurteilt werden.



[pspilot]

Wo bekommt man dafür einen neuen sim-slot, wie viel kostet das ungefähr und kann man es selbst einbauen??

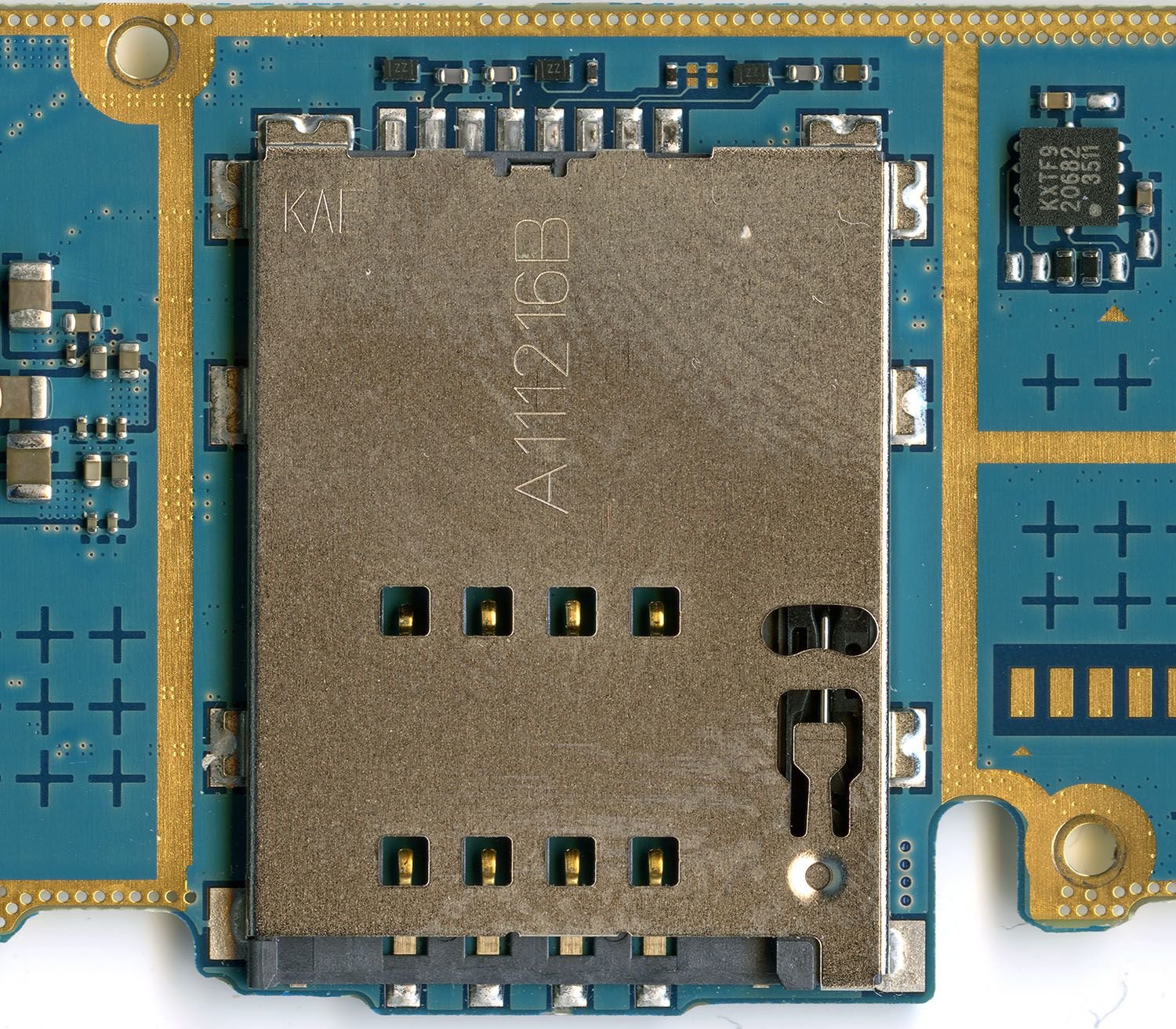

'Man' kann, so ein Ding kostet 2-5€ und man bekommt es (einzeln) vermutlich nur bei typischen Industrielieferanten wie R&S-Elektronik oder Farnell. Du musst das komplette Logikboard ausbauen (Bild 1). Der SIM-Slot ist das relativ große, metallerne Teil in der Mitte. Auf der Vergrößerung auf Bild 2 siehst du ihn detaillierter, falls du etwas beschaffen willst, bevor du das Tab zerlegst. Die Type kenne ich nicht genau, aber es gibt nicht so viel verschiedene geschlossene Push-Push SIM Halter. Könnte so ein Molex sein (gibts bei Farnell).



[mimmifi]

Hallo Peter,

Danke vielmals für Deine Antwort.
Kam halt etwas spät, und eigentlich traute ich mich auch nicht richtig dran...
Im T-Kom Laden sagten sie mir, sie können es nicht, müßte ich einsenden.
Habe es halt jetzt eingesendet an Samsung und kostet leider 135 €!!!
Habe es glücklicherweise mit einem Kratzerchen hinten bekommen für 452 €, dann bin ich jetzt wohl bald beim regulären Preis.-.-.-

Trotzdem vielen Dank



[pspilot]

Kam halt etwas spät, und eigentlich traute ich mich auch nicht richtig dran...
Im T-Kom Laden sagten sie mir, sie können es nicht, müßte ich einsenden.
Habe es halt jetzt eingesendet an Samsung und kostet leider 135 €!!!

Oh, schade das zu hören, hab den Thread nicht eher gesehen. 135€ ist schon der Hammer. Wenn man das Gerät kennt (wovon ich bei Samsung ausgehe), dauert der Wechsel keine 30 Min. und das Ersatzteil haben die natürlich auch.

Aber wenns wieder geht, auch was wert - nicht ärgern, macht Falten .


P.S.: Hast du die Pins eigentlich SO gründlich ruiniert ? Vielleicht hätte man im ausgebauten Zustand die Dinger auch einfach gerade biegen können. Der Slot ist fies, mir ist damit auch schon mal ein Malheur passiert: ich hab aus Neugier (und Blödheit!) den Rahmen einer Micro-SIM reingeschoben, nachdem ich den Nano-SIM-Anteil rausgebrochen hatte. Dachte mir, den Rahmen hebe ich auf, wenn ich die Karte wieder als Micro-SIM verwenden will. Dann aber bekommt man den Rahmen auch nicht mehr raus, weil die Kontakte hinter dem Steg des Rähmchens wieder 'hochschnappen' (wo die eigentliche SIM fehlt, die die Kontakte unten hält). Ich hab aber glücklicherweise erst gar nicht gefummelt, sondern das Ding gleich zerlegt und eben durch die kleinen Öffnungen die Kontakte einzeln nach unten gedrückt, als ich rankam Dabei entstanden auch die Bilder. Dachte mir, wenns schon mal zerlegt ist, leg ichs schnell mal auf den Scanner . Jedenfalls ist der SIM-Slot eine fiese Falle für experimentierfreudige Menschen ...



[soldiaz]

Guten Abend, ich habe auch das Problem mit den Pins, allerdings mit einem Tab 2 7.o.

Welches brauche ich denn? Ich konnte 6 Pins zählen. Weiß jemand die genaue Bezeichnung?

Grüße
Soldiaz



[pspilot]

Welches brauche ich denn?

Welches was ?



[vegeta2]

Edit:
Sorry seh grad das du das 7.0 2 hast, dann wird der ausm link nich 100%ig gehen.


Sim Karte Halter Flex für Samsung P6200 Tab 7.0 Card Tray Metal Holder Slot | eBay

für das 7.0 er kannste den nehmen.

Hab auch so nen Pin Problem aber ich hoffe das noch irgendwas anderes kaputt geht damit das mit repariert wird.

Leider wird gleich das komplette logikboard ausgetauscht und deswegen ist die rep so schweine teuer...! (und dann hat man vielleicht noch glück wie ich und bekommt eins wo nen pin eh schon fast kaputt is oO!)

man sollte aber schon ziemlich gut löten können um das ding ausszutauschen!



[djfoxi]

Das Löten ist dabei nicht das Problem , sondern das Werkzeug.
Man braucht ein Temperaturgeregeltes Heißluftgebläse, was man auf 180°C einstellt. Dann ist es heiß genug um das Niedrigtemperaturlot (150°C) zu schmelzen und kalt genug, den im inneren aus Kunststoff bestehenden Einsatz im Simkartenhalter nicht zu zerschmelzen.
Hab das bei einem Handy mal gemacht, hat danach wieder funktioniert.



[pspilot]

Das Löten ist dabei nicht das Problem , sondern das Werkzeug.

Naja, als Bastler gibts da eine einfach Lösung, wenn der Slot eh kaputt ist: die SMD-Pins werden nahe des kaputten Slots abgeschnitten. Die beiden Lötpunkte links und rechts (meist auf Masse) kann man dann ganz normal ablöten (einen nach dem anderen, dabei den Slot leicht von der Platine abheben und erkalten lassen). Dann 'säubert' man die Lötpads für die Pins von den Pinresten und lötet den neuen Slot drauf - ganz einfach mit jedem Lötkolben .

Das mit dem 'Niedrigtemperaturlot' würde ich auch nicht unterschreiben, da das beim Einlöten nicht nötig ist und solche Reparaturen nicht unbedingt vorgesehen werden. Meist ist das ganz normales Lot. Die 'Komplett-Auslöten'-Methode ist immer gefährlich, weil man riskiert - wenn nicht alle Lötstellen perfekt 'weich' sind -, dass man die Platine beschädigt, also die Bahnen abreißt. Und die ist wirklich wichtig, im Gegensatz zum sowieso kaputten Teil. Insofern würde ich immer empfehlen, ein defektes SMD-Teil 'rauszuschneiden', als zu versuchen, viele Pins auf einmal zu entlöten (vorausgesetzt natürlich, man hat kein professionelles Werkzeug dafür). Das Teil ist eh schon kaputt .
