Galaxy Nexus GT-I9250 Disassembly and Assembly
Willkommen in der heutigen Bastelstube... heute lernen wir, wie wir unser geliebtes Galaxy Nexus so auseinanderbauen und wieder zusammenbauen das es anschließend auch noch funktioniert...
Vorne weg übernehme ich natürlich keine Haftung für die Schäden die an eurem Handy entstehen sollten. Lest euch die Anleitung gut durch bevor ihr euer Handy zerlegt und dann sollte auch nichts passieren....
Jeder der zwei linke Hände, keine Geduld oder keine ruhige Minute hat, sollte die Finger davon lassen und es lieber jemandem überlassen der Ahnung davon hat!
Mit gutem Werkzeug kann man vieles richtig machen! Mit schlechtem und billigen Werkzeug kann man vieles kaputt machen oder sich unnötig die Nerven verbrauchen... Von daher empfehle ich euch natürlich nur qualitatives Werkzeug zu nutzen oder günstiges!! Aber bitte kein BILLIGES
Los gehts:
(Bilder zum vergrößern anklicken!!)
(Bild 1)

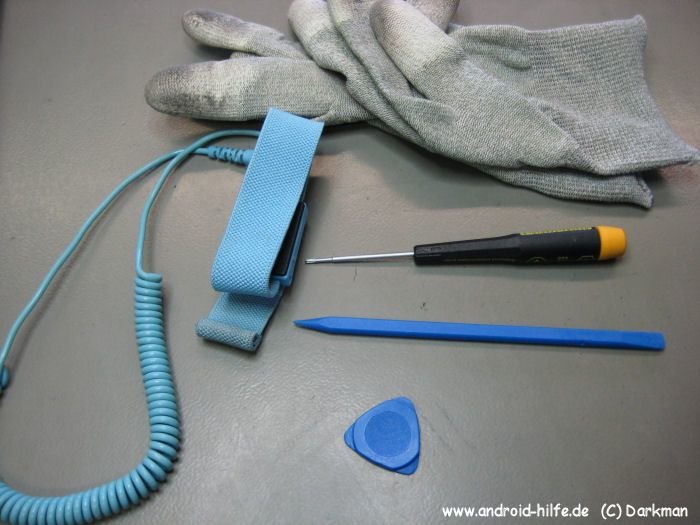

Benötigtes (ich empfehle es zumindest!!) Werkzeug:
- Erdungsband
- Handschuhe (nicht zwingend aber zu empfehlen)
- Wiha Phillips-Schraubendreher PH00 x 40 oder PH000x40
- Plektron oder Plastikhebel Werkzeug
- saubere und fusselfreie Unterlage
Erdungsband solltet ihr nutzen um euer geliebtes Nexus nicht durch elektrostatische Ladung zu zerstören... außerdem vorher bitte den Strickpulli ausziehen, kurz an die Heizung fassen zum entladen und den Kaffee weeeeeiiiiit weg stellen!
(Bild 2)
Ich gehe jetzt mal davon aus, das jeder der sein Handy zerlegen kann vorher in der Lage ist seine SIM Karte, den Akkufachdeckel und den Akku zu entfernen.

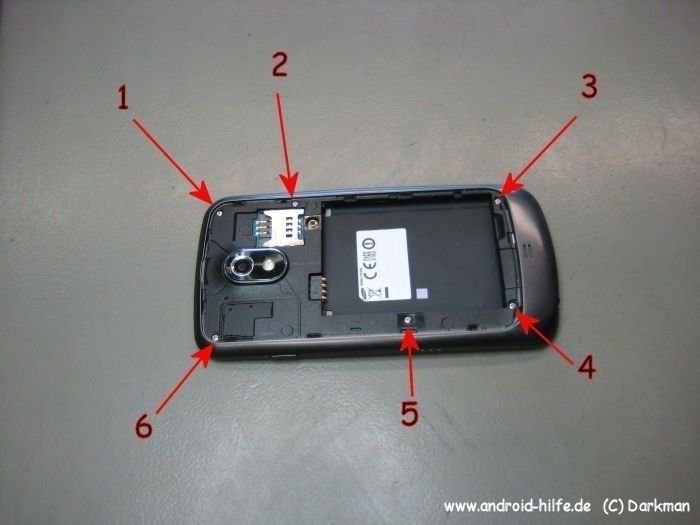

Nun wenn man bereit ist, die Schrauben mittels dem oben erwähnten Schraubendreher entfernen ... Die Reihenfolge spielt keine Rolle, Hauptsache sie kommen raus....
(Bild 3)

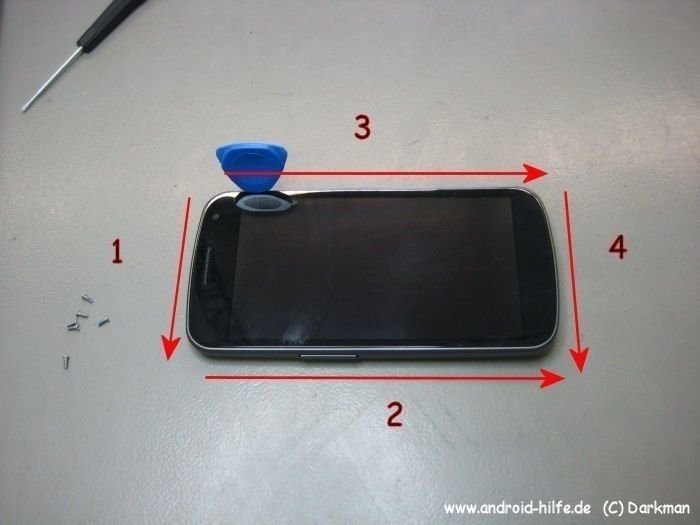

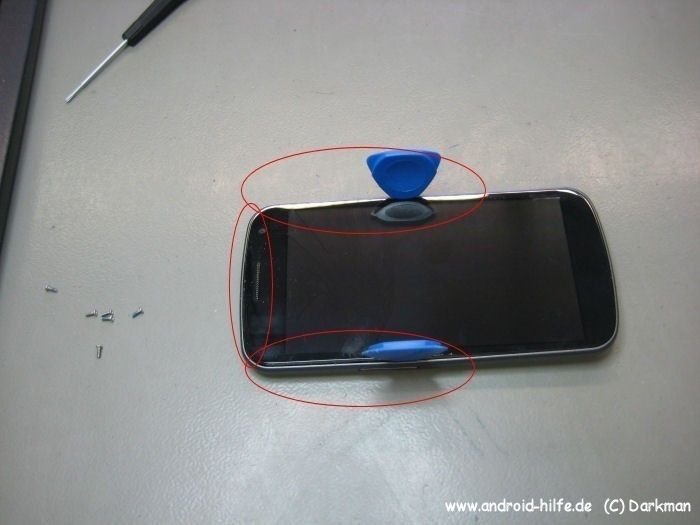

Nun setzen wir das Plektron (auf dem Bild nur ein Beispiel wie!) oben rechts an und ziehen / hebeln es leicht in Richtung des 1. Pfeiles! Das Cover sollte sich dann in dem Bereich leicht bewegen... dann dem 2.Pfeil nach und dann dem 3.Pfeil nach und erst dann im Bereich des USB Connectors sachte hebeln...
Das Cover sitzt sehr stramm!! Aber nicht die Geduld verlieren und notfalls nochmal alle Seiten leicht aufhebeln....
(Bild 4)
(Bild 5)

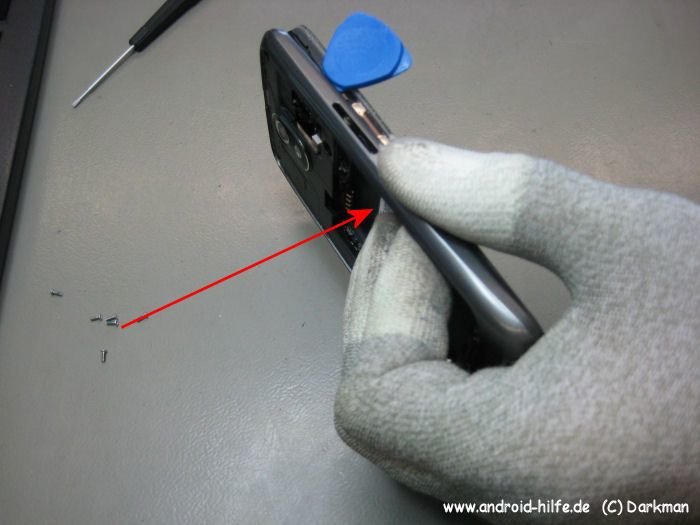

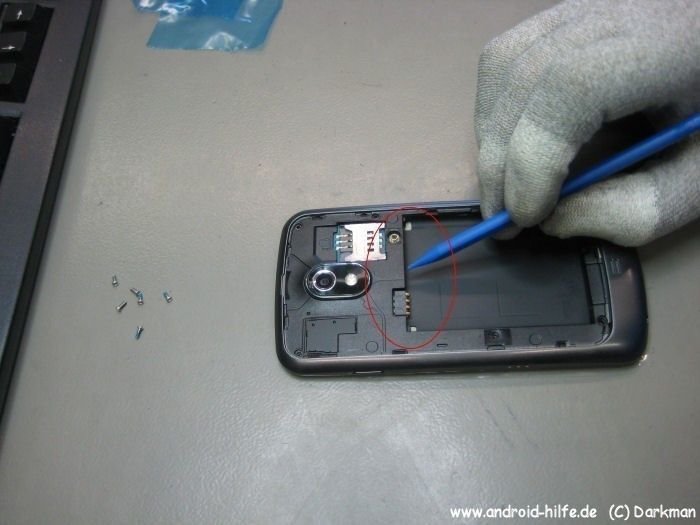

Man kann auch etwas nachhelfen wenn man im Bereich des IMEI / Serien Nr. Labels sachte von hinten drückt ....
(Bild 6)

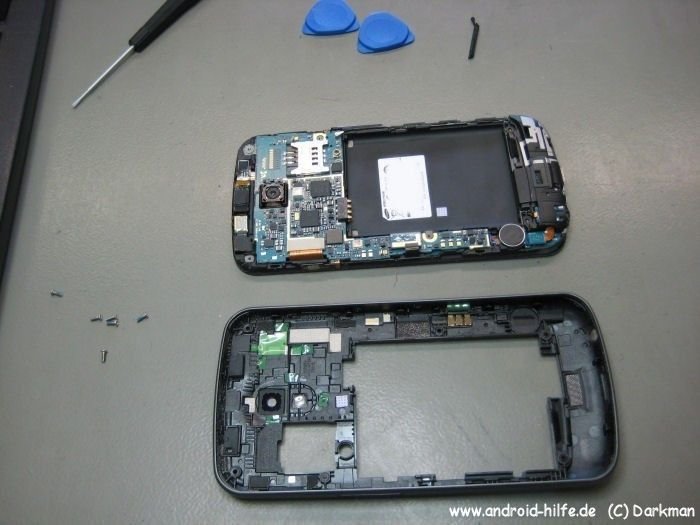

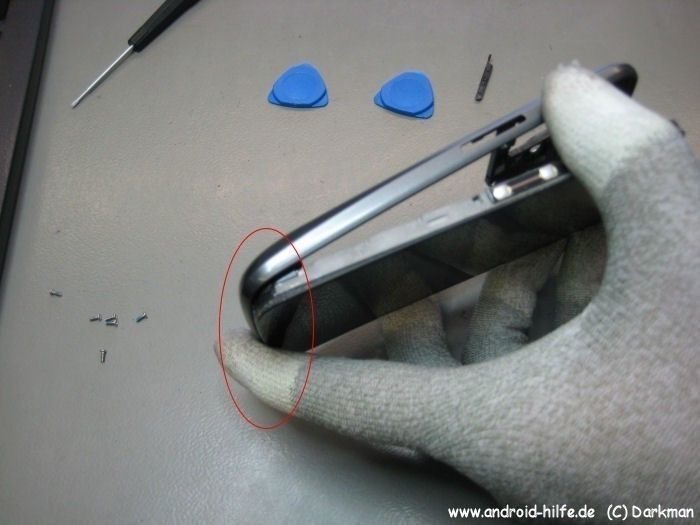

Wenn das Cover sich komplett gelöst hat, oben zuerst entnehmen und dann erst unten am USB Connector aus dem Cover entnehmen.... so entgeht ihr der Gefahr euren Connector zu beschädigen...
(Bild 7)
Diejenigen unter euch die nur das Backcover austauschen wollen sind nun bereits am Ziel und können das neue Backcover wieder montieren... einfach die nächsten paar Bilder überspringen und weiter unten bei dem Zusammenbauen noch ein paar Tips einholen...
Weiter im Text:
(Bild 8)

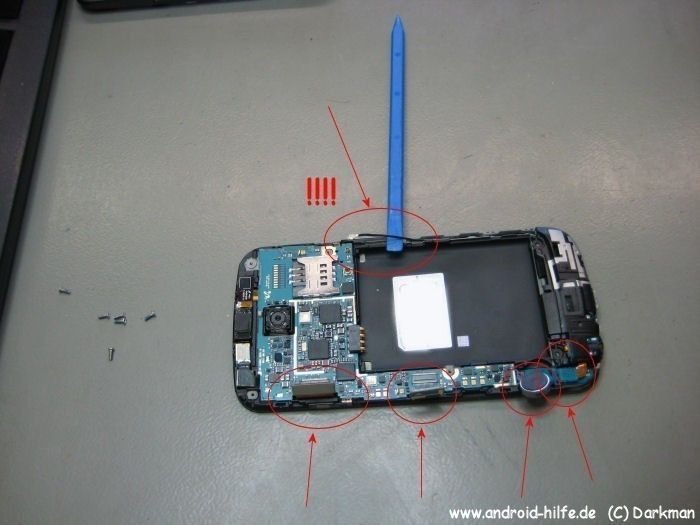

Nun lösen wir die drei Connectoren mit dem Plektron und lösen den runden Vibrationsmotor aus dem Chassis.

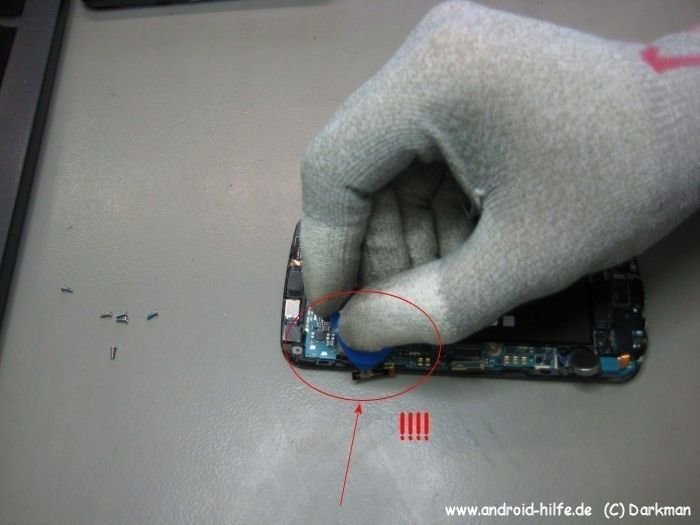

Dann lösen wir VORSICHTIG den Connector von der Koaxleitung... hier sollte man wirklich vorsichtig sein!
(Bild 9)
Dann vorsichtig die Flex mit dem Ein/Aus Taster vom Chassis ablösen... der Kleber sollte nach Möglichkeit an der Flex bleiben und nicht am Chassis (bei den neuen Chassis ist kein Klebepad drauf!).
(Bild 10)
Das gleiche dann auch auf der anderen Seite mit dem Laut/Leise Taster machen....

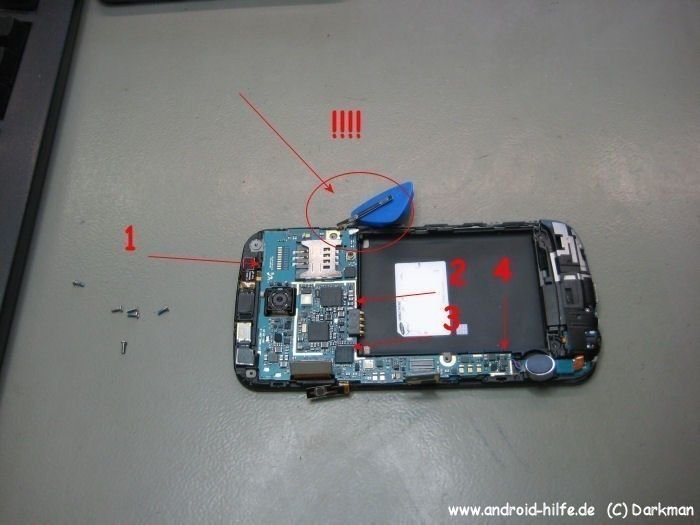

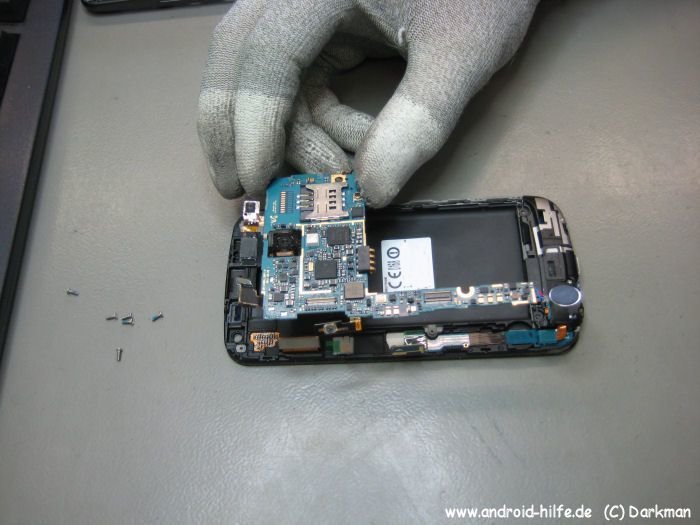

Dann kann man die Hauptplatine (das Herzstück) aus dem Chassis "hebeln"... an den Punkten 1-4 sind Haltehacken wo die Hauptplatine im Chassis hält... am besten setzt man mit dem Plektron dort zuerst nach und nach an.
(Bild 11)

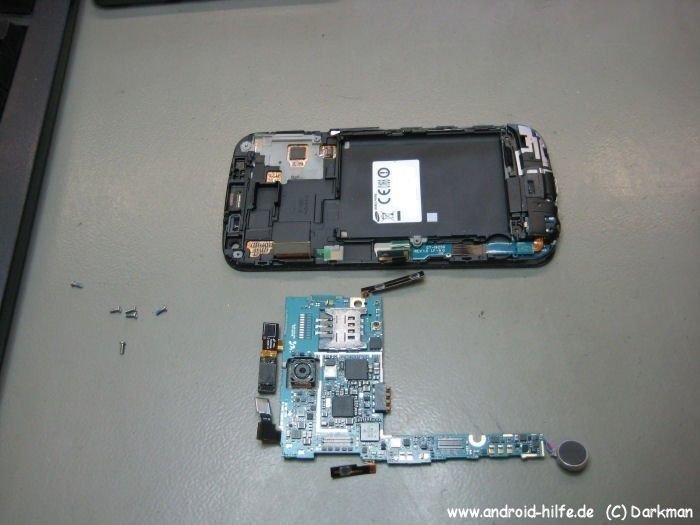

Dann die Hauptplatine rausnehmen und an einen sicheren Ort legen...
(Bild 12)
(Bild 13)

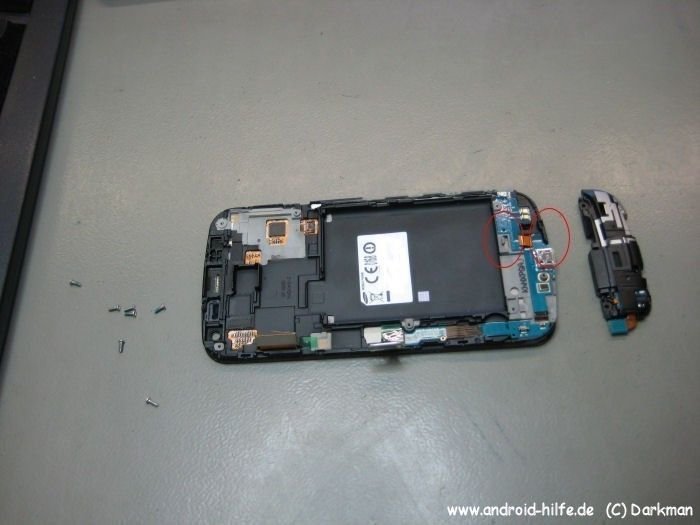

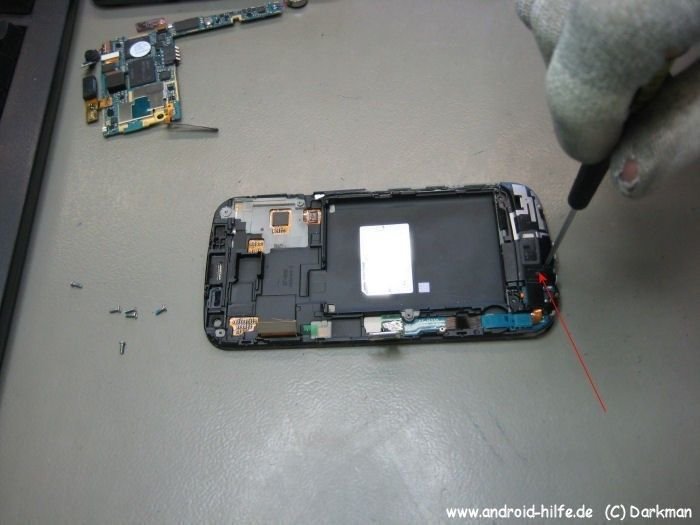

Die Schraube in der Antenne entfernen (der IHF Speaker ist hier drinn auch verbaut).
(Bild 14)

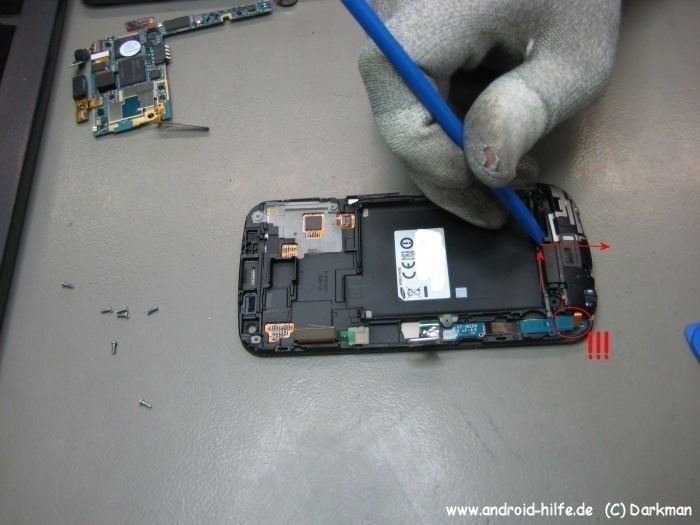

Dort wo ich gerade ansetze sitzt direkt daneben ein Zapfen der die Antenne fest hält... daneben ansetzen und leicht rausklicken um dann das Antennenmodul in Richtung der USB Buchse zu kippen.
(Bild 15)
Hier sieht man etwa die Position der Haken... beim zusammenbauen dann zuerst unten einklicken und dann oben wieder reindrücken.
(Bild 16)

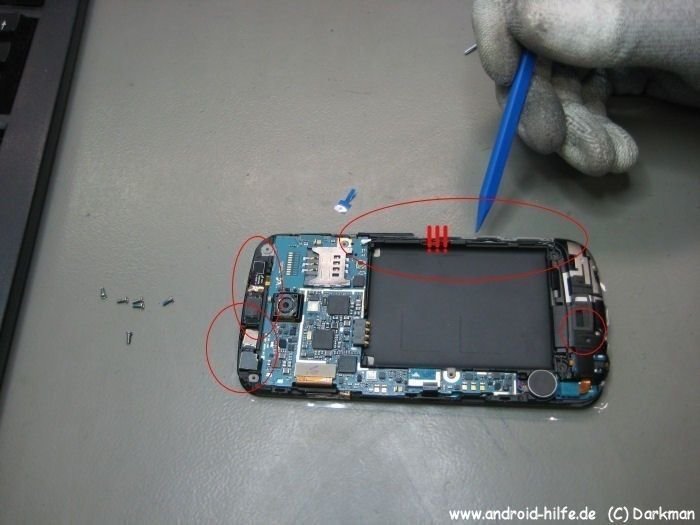

Bei Nr.1 anfangen die Platine mit Flexverbindungen heraus zu hebeln. Nicht in den Bereichen wo die Flex verläuft ansetzen, sondern nur an den Platinenstücken... bei der USB Buchse besonderst vorsichtig vorgehen (die ist zusätzlich noch verklebt). Hier auch versuchen den Kleber mit ab zu nehmen...
(Bild 17)

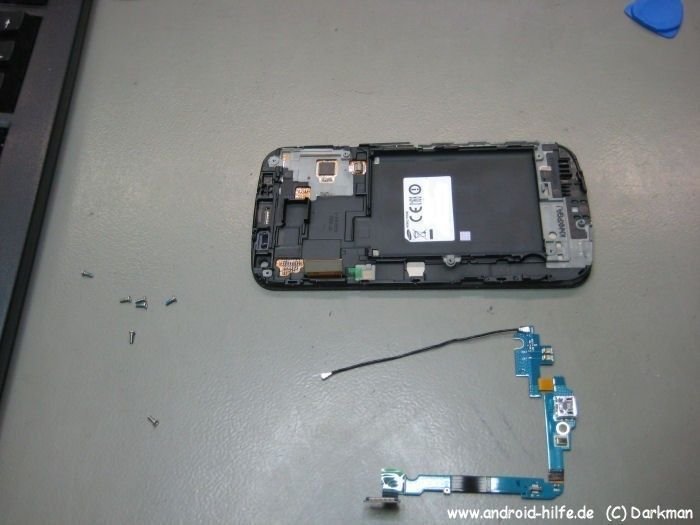

So sollte es nun aussehen wenn alles demontiert ist... weiter geht es nicht... der Rest ist komplett verklebt. Ich hatte das ein oder andere schon mal probiert den Touchscreen vom Amoled zu trennen. Aber entweder der Touch ist dabei kaputt gegangen oder das Amoled. Also davon ist also dringend abzuraten...
(Bild 18)

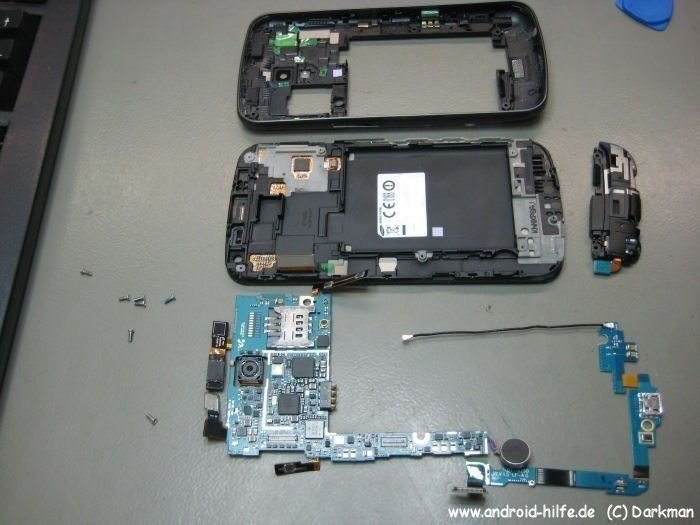

Hier seht Ihr eine Übersicht der Einzelteile....
Zusammenbau der Einzelteile
Vom Prinzip muss man nur die Bilder wieder zurück scrollen und die Module nach und nach wieder zusammen setzen und verschrauben! Dazu aber noch ein paar Tips:
(Bild 19)

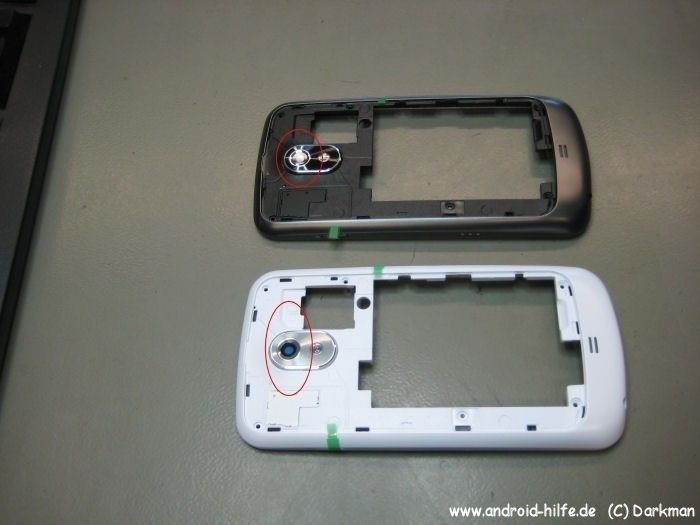

Oben die Kamera und den Lautsprecher genau in die Position legen und reindrücken das sie beim zusammenbauen nicht mehr verrutschen! Und wenn man ein neues Frontmodul verbaut hat vorher bitte noch die Schutzfolie in von der Front Kamerascheibe entfernen ;-)
Ich habe mich schon mehr als einmal gewundert warum die Frontkamera nun blau ist *gg* dann durfte ich das Handy nochmal komplett zerlegen...
Bei der Koaxleitung bitte genau darauf achten das sie in der dafür vorgesehenen "Spur" liegt und beim zusammen bauen nicht gequetscht oder eingeklemmt wird! Euer Netzempfang wird euch danken!
(Bild 20)

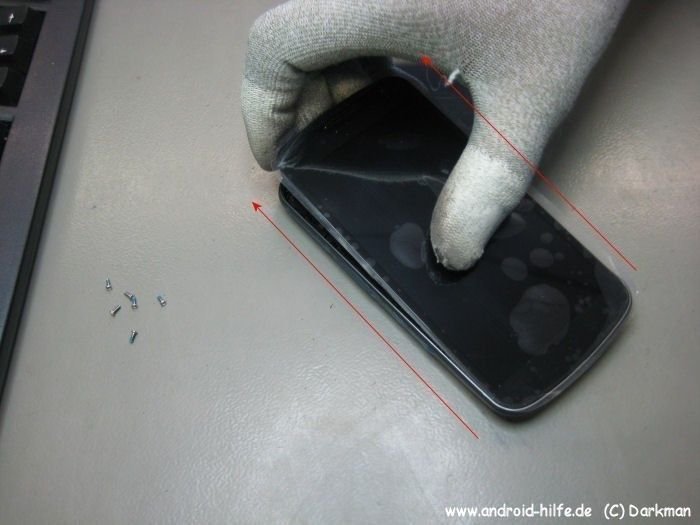

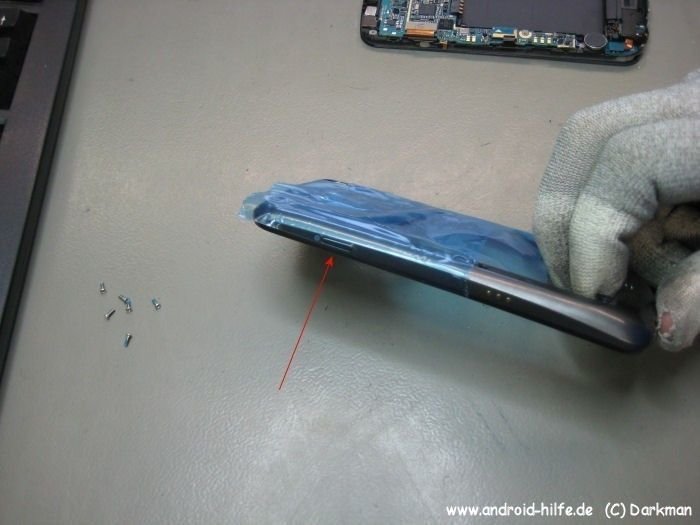

Wenn Ihr euer altes Backcover wieder montiert empfehle ich die beiden Taster mit Klebeband oder ähnlichem von außen zu fixieren... ansonsten fallen die dauernd raus wenn man das Backcover wieder drauf machen will.... das ist nervig und fummelig sonst...
(Bild 21)
Bei dem neuen Covern sind dies noch fixiert... die Folie also dann erst abziehen wenn fertig ist! Aber vor dem zusammenbauen auch hier bei den neuen Covern die blaue Schutzfolie auf der Kamerascheibe entfernen!
(Bild 22)
Dann das Chassis von unten (USB Connector) von oben nach unten in das Backcover einsetzen und reindrücken...
(Bild 23)

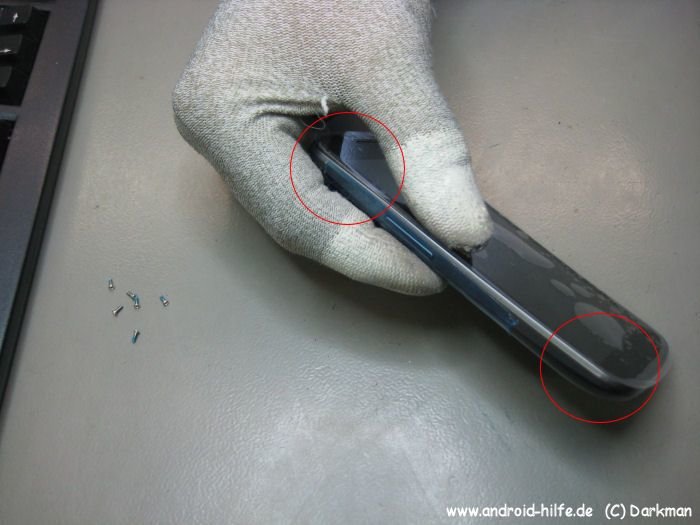

Beim zusammendrücken sollte es immer leicht klacken... aber Vorsichtig! ... ihr wollte ja nicht noch einmal ein neues Amoled-Modul bezahlen....
Bei der unteren Markierung seht Ihr das es richtig drinn ist.. bei der oberen kann man nochmal zusammen drücken. Wenn die Schrauben drinn sind zieht es sich speziell oben noch etwas bei...
(Bild 24)

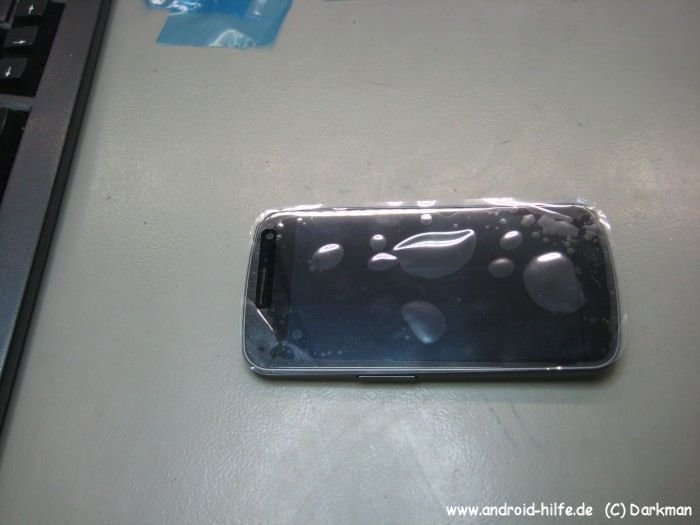

Hier noch einmal nach dem Zusammenklicken nachschauen ob das Cover bündig an liegt.. falls nicht zart draufdrücken dann rastet es auch dort ein!
(Bild 25)
(Bild 26)

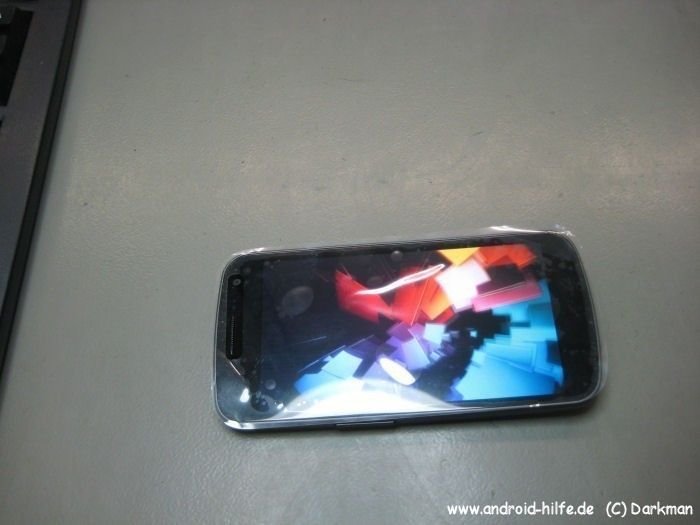

Nun einmal testen ob es auch wirklich funktioniert!!!

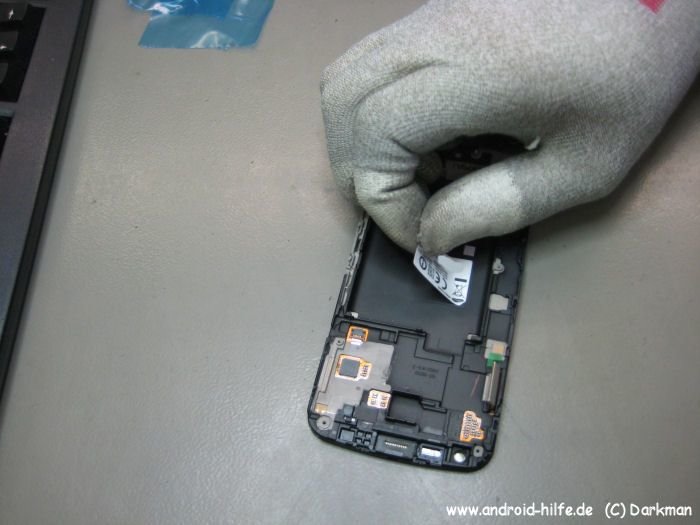

Dann muss nur noch eins getan werden... das Label umkleben! Hier ist bitte äußerste Vorsicht gegeben. Wenn das Label beschädigt oder ganz weg ist besteht 0% Garantie mehr.... wenn das allerdings korrekt ist und ihr gute Arbeit geleistet habt, kann es sein das keiner merkt das ihr selbst das Handy geöffnet hattet... es gibt keine Indikaroren oder Schraubensiegel....
(Bild 27)
Also vorsichtig das Label abziehen und an der GENAU gleichen Stellen im neuen Cover aufkleben... das kann man ansich bedenkenlos machen... der Kleber hält trotzdem Bombe
Das wars auch schon mit der heutigen Bastelecke! Ich hoffe ich konnte dem ein oder anderen Unentschlossen helfen .....
Ich denke das alles mit den Bilder in meiner Dropbox hinhaut... auch Rechtschreibfehler sind sicherlich genügen vorhanden.....

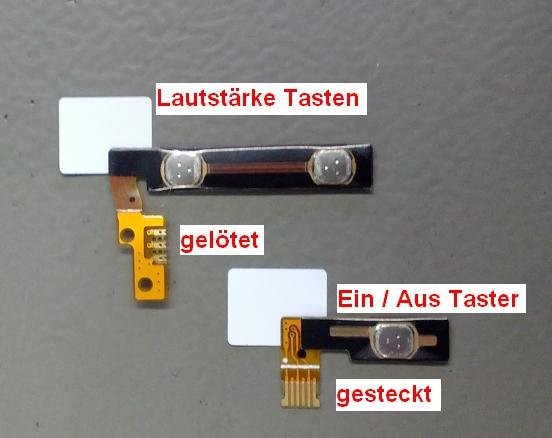

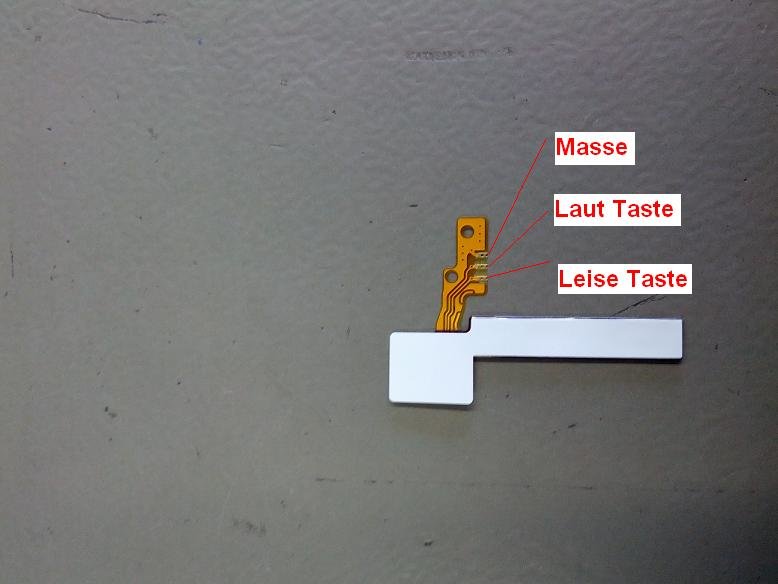

Anbei mal noch ein Foto von der Laut / Leiser Tastenflex ...
Diesen kann man durchmessen!! Wenn ein Taster gedrückt wird, wird gegen Masse gebrückt...
Bei Fragen stehe ich euch gerne zur Verfügung!
Bezüglich der Ersatzteilquellen gibt es im Forum bereits einen Thread, darum bitte ich euch diesbezüglich dort über die Beschaffung zu reden/schreiben....
LINK: Bezugsquelle für Ersatzteile gesucht
