Hallo Leute,
bei meinem Note Pro P900 flackert immer wieder das Bild.
Der Fehler wurde von mir bereits zu 90% auf den internen Akkuanschluss zurückgeführt, welcher laut mehreren Foren sogar von Samsung selbst einfach nachgelötet wird, wenn solch ein Problem auftaucht (auch bei anderen Geräten).

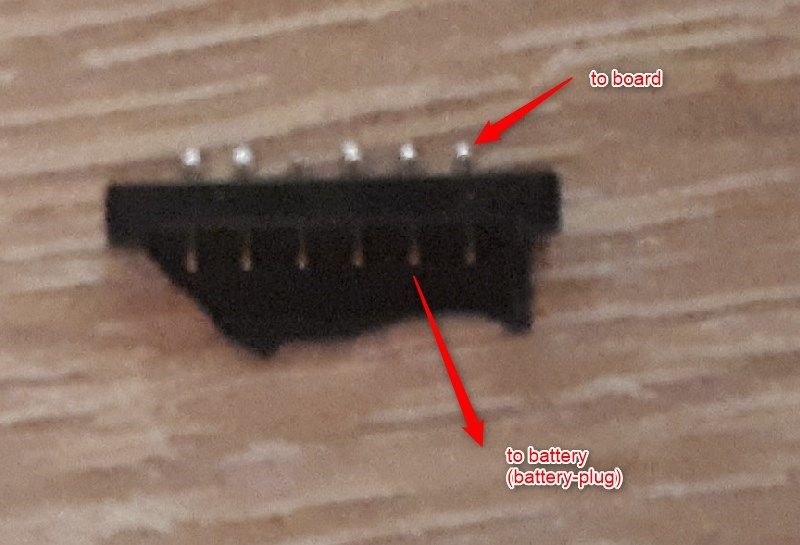

Nun löste sich allerdings das schwarze Sockelelement beim Abstecken des Akkus von der Platine.
Ich muss also die 6 Kontakte wieder an die Platine löten (und nicht nur NACHlöten).

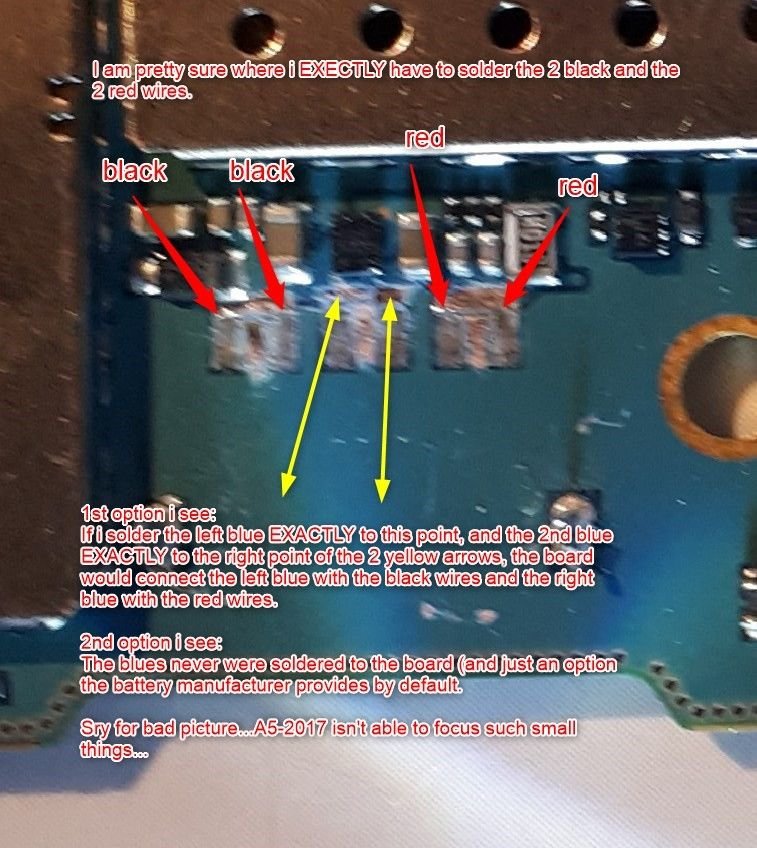

Bei den 2 schwarzen und 2 roten Drähten (die sind eh paarweise zusammen...dh es sind eigentlich je 1 schwarzer und roter Draht...aber egal) bin ich mir sicher wo die hin gehören.
Der Akku hat aber auch noch 2 blaue Drähte.
Bei denen sehe ich nicht mehr, ob und wo sie genau angelötet waren.
Es gibt jetzt (meines Erachtens) einerseits die Möglichkeit,
dass die 2 blauen garnicht nötig sind bzw. benutzt wurden,
ODER andererseits,
dass jeder von ihnen jeweils zu einem roten bzw. zu einem schwarzen verbunden gehört.
Letzteres wäre auch möglich weil:

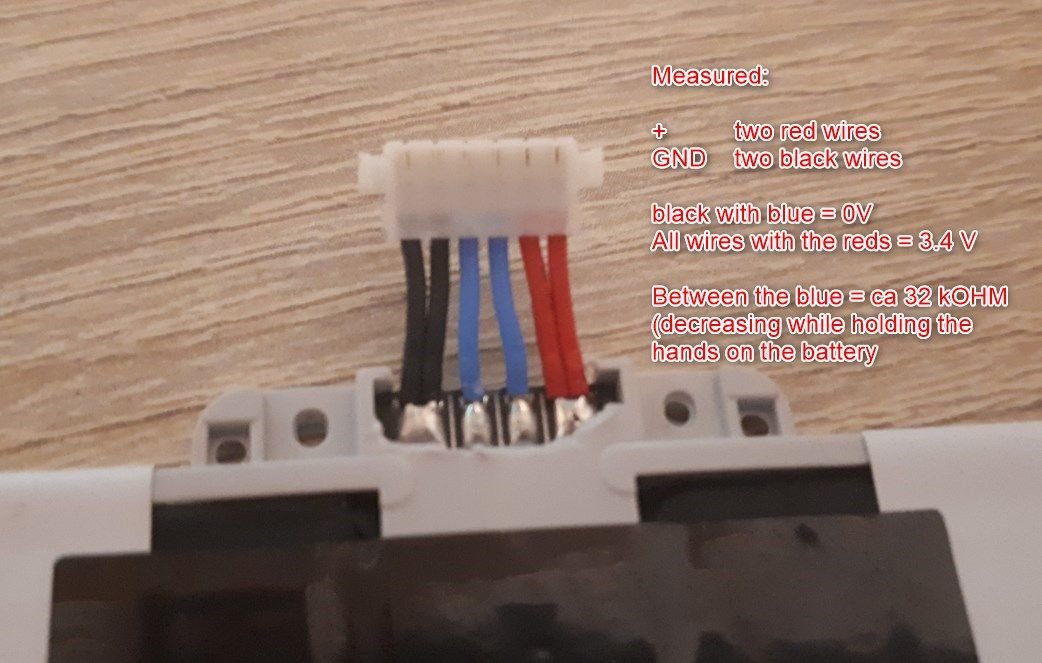

Die 2 blauen sind - im Unterschied zu den roten und schwarzen- nicht miteinander verbunden, sondern getrennt und haben ca 42 kOhm dazwischen...vll ist da ein NTC dahinter?!.

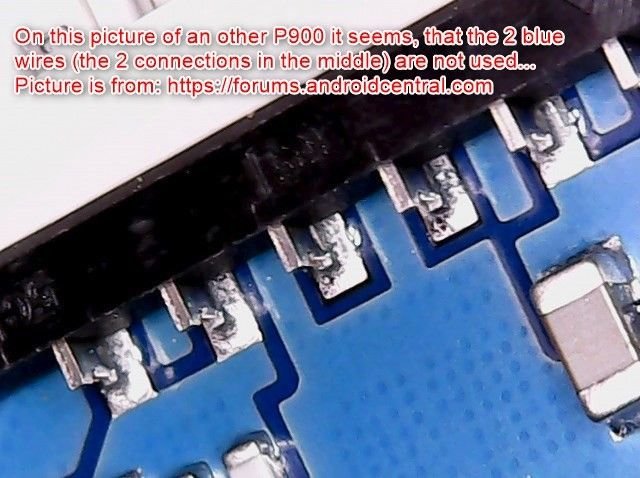

Jedenfalls sehe ich nur diese 2 Möglichkeiten was die blauen angeht (also die Platine und die "Ausreißspuren" der Kontakte geben mir nicht mehr Möglichkeiten). Für die 1. Möglichkeit spricht ein Foto aus dem Internet, welches angeblich auch den platinenseitigen Anschluss eines P900 zeigt.
Vielleicht weiß da jemand mehr?!
Besten Dank und schönes WE noch!
Lg
bei meinem Note Pro P900 flackert immer wieder das Bild.
Der Fehler wurde von mir bereits zu 90% auf den internen Akkuanschluss zurückgeführt, welcher laut mehreren Foren sogar von Samsung selbst einfach nachgelötet wird, wenn solch ein Problem auftaucht (auch bei anderen Geräten).
Nun löste sich allerdings das schwarze Sockelelement beim Abstecken des Akkus von der Platine.
Ich muss also die 6 Kontakte wieder an die Platine löten (und nicht nur NACHlöten).
Bei den 2 schwarzen und 2 roten Drähten (die sind eh paarweise zusammen...dh es sind eigentlich je 1 schwarzer und roter Draht...aber egal) bin ich mir sicher wo die hin gehören.
Der Akku hat aber auch noch 2 blaue Drähte.
Bei denen sehe ich nicht mehr, ob und wo sie genau angelötet waren.
Es gibt jetzt (meines Erachtens) einerseits die Möglichkeit,
dass die 2 blauen garnicht nötig sind bzw. benutzt wurden,
ODER andererseits,
dass jeder von ihnen jeweils zu einem roten bzw. zu einem schwarzen verbunden gehört.
Letzteres wäre auch möglich weil:
Die 2 blauen sind - im Unterschied zu den roten und schwarzen- nicht miteinander verbunden, sondern getrennt und haben ca 42 kOhm dazwischen...vll ist da ein NTC dahinter?!.
Jedenfalls sehe ich nur diese 2 Möglichkeiten was die blauen angeht (also die Platine und die "Ausreißspuren" der Kontakte geben mir nicht mehr Möglichkeiten). Für die 1. Möglichkeit spricht ein Foto aus dem Internet, welches angeblich auch den platinenseitigen Anschluss eines P900 zeigt.
Vielleicht weiß da jemand mehr?!
Besten Dank und schönes WE noch!
Lg
