Galaxy W aufschrauben?! Tutorial?

[broken09]

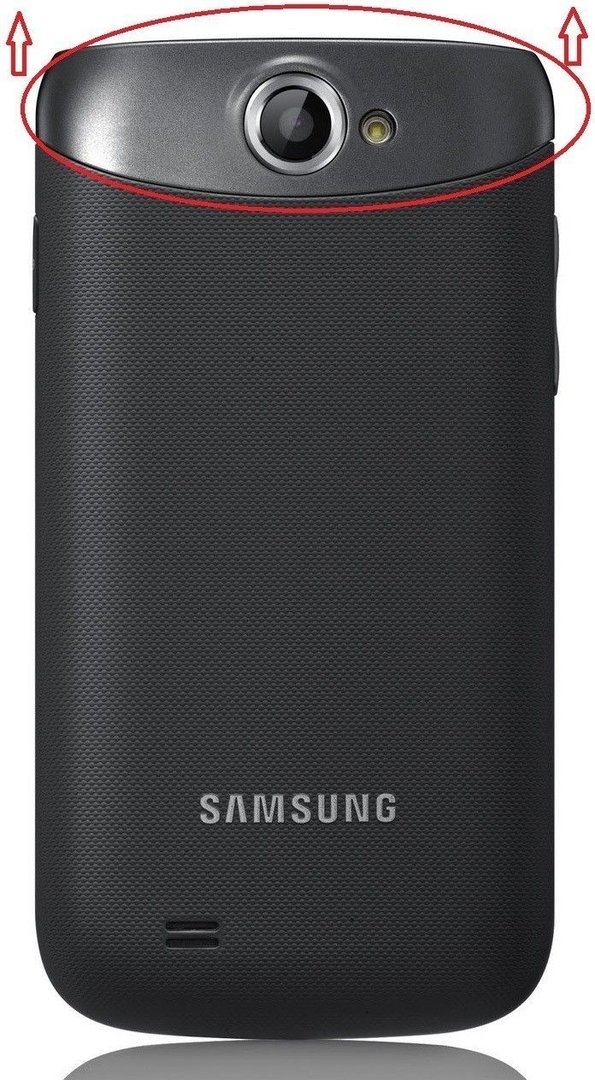

Hi weiß jmd wie man das Teil aufbekommt? Bin oben an der grauen Kappe gescheitert (siehe Bilder). Ich denke das graue "Plastikteil" muss man nach oben rausziehen?
2. Bild: Ich denke das es eine extra "Abdeckung" ist die man nach oben ziehen kann? Weil es ja auch da diese Schlitze hat.

Edit: In der Zwischenzeit gibts ein Video bei Youtube einfach "Samsung Galaxy W Teardown" eingeben ohne " "



[THE-E]

Das obere Teil:

ist mit einem Doppelklebeband geklebt. Du musst mit einem Gegenstand(dünner Schraubenzieher(schlitz mit Watte oder so), ich habe sowas hier benutzt) in die Öffnung vom MicroUSB-Port(natürlich sollte der MicroUSB-Schutz zur Seite geschoben sein) und es von innen vorsichtig rausheben. Die Abdeckung hat auch noch 3 Häkchen(also aufpassen das man diese nich abbricht).

Einmal offen, kannst du dann die Schrauben lösen und die Kamerabdeckung(nachdem man den Akkudeckel abgenommen hat) nach oben ziehen. Du musst aufpassen das du die die Abdeckung über die LED-Leutchte bekommst, darum musst du die bisschen anheben.

Mit ein bisschen Geschick ist das kein Problem.

Gruß und viel Glück

THE-E



[broken09]

Also du meinst wirklich die "Kappe" oben, soll ich abziehen? Also der Teil wo der Usb-Port und Klinkenanschluss ist? Muss nicht eher das äußere abziehen? Also dieses rundum "kappe" welches über der Linse und Leuchte ist?
Und soll ich nicht vorher die Handy Schrauben lösen und dann die Kappe abnehemen? Weil sonst gehts ja nicht oder? Es würde doch brechen, wenn ich versuche es herauszuziehen.



[THE-E]

Also du meinst wirklich die "Kappe" oben, soll ich abziehen? Also der Teil wo der Usb-Port und Klinkenanschluss ist? Muss nicht eher das äußere abziehen? Also dieses rundum "kappe" welches über der Linse und Leuchte ist?
Und soll ich nicht vorher die Handy Schrauben lösen und dann die Kappe abnehemen? Weil sonst gehts ja nicht oder? Es würde doch brechen, wenn ich versuche es herauszuziehen.

Ich mach dir mal paar Bilder. Bilder sagen bekanntlich mehr als tausend Worte.

Und ja, man muss das Obere, "die Kappe", als erstes abnehmen. Ich habe das über den USB-Port mit dem angegebenen Tool gemacht. Ist ziemlich fest gegklebt, darum muss man echt vorsichtig sein, denn man möchte ja nicht das Plastik dauerhaft verbiegen.

Danach kann man erst die Schrauben lösen, die das Drumherum(Plastikteil bei der LED und Kamera) am Gehäuse fixiert halten.

Gruß

THE-E



[broken09]

Achso okay anscheinend sind da noch weiter Schrauben, also außer bis jetzt die 6 unter dem Akkudeckel, so habe ich es zumindest verstanden.
Und ja bitte stell ein paar Bilder rein Danke!



[THE-E]



[botze69]

würde mich ja gerne für diesen sehr guten Beitrag bedanken: nur wo????



[ConNerVos]

Wenn du 10 Beiträge geschafft hast erscheint auch bei dir der Danke-Button ... ansonsten bis Dato halt einfach per Text im jeweiligen Thread!



[botze69]

Ok, dann: VIELEN DANK, hat mir sehhhhhhhhhhhr weiter geholfen!!!!!!!!!!!!



[LordNelloz]

Hey super. Habe zwar momentan keinen Bedarf, das Gerät aufzuschrauben, finde den Artikel aber trotzdem sehr interessant



[Starcruiser]

Hallo zusammen,

Hier gibt es eine hervorragende Anleitung um das Galaxy W zu zerlegen.

Es wird z.B. genau erklärt wie man einen defekten Touchscreen austauscht, Schritt für Schritt!

Ist zwar in Englisch, aber trotzdem sehr gut verständlich:

YouTube

Viel Erfolg damit !



[broken09]

Edit: In der Zwischenzeit gibts ein Video bei Youtube einfach "Samsung Galaxy W Teardown" eingeben ohne " "

Hatte es schon vor längerer Zeit editiert aber danke!
gruß broken09



[THE-E]

Hallo zusammen,

Hier gibt es eine hervorragende Anleitung um das Galaxy W zu zerlegen.

Es wird z.B. genau erklärt wie man einen defekten Touchscreen austauscht, Schritt für Schritt!

Ist zwar in Englisch, aber trotzdem sehr gut verständlich:

YouTube

Meiner Meinung nach, ist an folgender Stelle(Videostelle 08:52) ein folgenschwerer Fehler beschrieben:
Samsung Galaxy W i8150 Disassembly & Assembly - Screen & Case Replacement - YouTube

Wenn man wie er beschreibt das Display direkt anhebt, kann man sehr, sehr einfach sein Display brechen!!!(obwohl man ein Fön benutzt)

Dies ist nämlich mir passiert beim Versuch das Display rauszuheben/hebeln.

Meiner Meinung nach ist folgende Vorgehensweise deutlich sicherer(an dieser bestimmten Stelle):

Man hat Rahmen,Display und Touchscreen verklebt vorliegen. Nun erhitzt man(wie im Video auch vorgeschlagen) das Touchscreen von der Vorderseite. Nur an den Rändern versteht sich(um den Kleber zu lösen).
Dann drückt man von hinten vorsichtig das Display mit dem Touchscreen raus und löst es damit vom Rahmen.
Nun sollte man das Display deutlich einfacher und sicherer vom Touchscreen lösen, da man nicht an einer Kante hebeln muss.

Vielleicht hilft das jemand bei der Reperatur.

Wie immer sind das nur Tipps und alles geschieht auf eigene Gefahr!

Gruß

THE-E



[SparFux]

Gibts eigentlich noch Ersatzteile? Würde gerne die obere Abdeckung (in der sich die Kamera befindet) austauschen)!



[THE-E]

Gibts eigentlich noch Ersatzteile? Würde gerne die obere Abdeckung (in der sich die Kamera befindet) austauschen)!

Original Samsung GT-I8150 Galaxy W Top Cover Obere Abdeckung Blende Schwarz | eBay

Original Samsung GT-I8150 Galaxy W Deko-Cover Abdeckung Blende Schwarz | eBay

bisschen suchen beim nächsten Mal Hat nichtmal 1 minute gedauert.

Gruß

THE-E



[n00b]

so ein scheiß. einer der sechs schrauben auf der rückseite unter dem akkudeckel lässt sich nicht rausdrehen obwohl ich den richtigen schraubenzieher hab, alle anderen schrauben lassen sich normal rausdrehen.

weiß wer wie ich diese schraube da rausbekomme?



[SparFux]

Ist die verklemmt oder kannst du sie nicht rausdrehen, weil sie oben ausgerissen ist?



[n00b]

scheint verklemmt zu sein.



[SparFux]

Dann hast du ein Problem! Ist dir das Phone vllt mal runtergefallen, so dass sich was verzogen hat?
