Pin-Belegung vom Akku

  • 19 Antworten
  • Letztes Antwortdatum
SimonGleinert

SimonGleinert

Dauer-User
464
Hey Leute...
Ich hab n ganz grosses Problem - Mein Akku läd nicht mehr!!!
Es hing jetzt die ganze Nacht im ausgeschaltenen Zustand am Ladegerät und hat gerade mal 42% erreicht. Am Ladegerät, Ladekabel oder Akku selber liegt es nicht... ich habe jeweils 3x von allem, alles original und egal in welcher Variation ich es versucht habe, es bleibt immer das selbe...selbst als ich das s3 von meinem Bruder hatte, war es das selbe Ergebnis: Mein Akku, mein Ladegerät und mein Ladekabel läd bei seinem s3 sebst im angeschaltenen Zustand; sein Akku, sein Ladegerät und sein Ladegerät verliert in meinem s3 sogar noch Prozente. Von daher schliesse ich mal auf einen Hardware defekt, da ich bereits auch schon alle möglichen Roms und Kernels probiert habe und es immer das selbe war. Wegschicken will ich mein s3 aber nicht, da ich root habe, auch wenn der Counter resetet ist und weil ich n kleinen Riss in der oberen rechten Ecke habe, auch wenn dieser schon etwas länger da ist...nur: Ein Kollege von mir hatte unten in der rechten Ecke ebenfalls einen kleinen Riss, als dann ca. 3 1/2 Monate später seine LED-Benachrichtigung nicht mehr funktioniert. Er schickte es weg und es wurden ihm knapp 270 € berechnet, weil das Display ebenfalls ausgetauscht werden musste...angeblich hätte der Fallschaden zu dem LED-Problem geführt und deshalb wollten sie ihm direkt das ganze Display austauschen, desahlb will ich meins n i cht wegschicken.
Ich habe dann nach einer Lösung gesucht und habe eine seperate Aufladestation gefunden, in der man sein Akku laden kann...bzw. unten kommt Akku rein und oben könnte man noch sein s3 draufstecken und ebenfalls mitladen. Kostet 39.95 € aber egal. Das Problem ist nun: Im Geschäft hatten sue es nicht mehr und bekommen die auch erst in 2 Wochen wieder rein, deshalb wollte ich mal fragen, ob irgendjemand die Pin-Belegung vom Akku weiss, damit ich da einfach zwei Kabel dran machen kann...ob das Akku dadurch Schaden nimmt, ist mir relativ egal, da ich ja sowieso drei von den Dingern habe, aber bei Google habe ich bisher leider nichts gefunden bzw. zwar ähnliche Posts, aber die Links von den Bildern, auf denen die Pin-Belegung zusehen sein sollten, waren leider alle ungültig :(


Anhänge

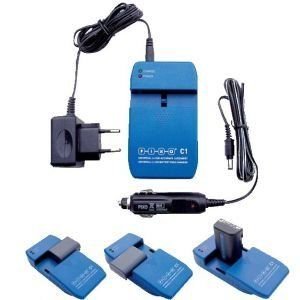

  • pixo.jpg
    13,2 KB · Aufrufe: 1.292
  • Danke
Reaktionen: SimonGleinert
Und das passt auch fürs s3? Einfach so oder mit ein bisschen Lötarbeiten? Ich mein ja nur, weil das s3 Akku ja 4 Pins hat

Oder dieses, passend für den S3 Akku.

http://www.amazon.de/Galaxy-Batterie-Ladeger%C3%A4t-Universal-Samsung/dp/B008EX1IL0


Die Teile gibts als 4,20V und 4,35V Variante. Wenn man die 4,20V Variante erwischt, wird der Akku "nur" bis rund 90% geladen, aber ich denke damit kann man leben.


PS: Du kannst nicht einfach dein 5V USB Netzteil an den 4,35V Akku hängen, daß killt den Akku unter Garantie sehr schnell.
Da muß schon eine Ladeelektronik dazwischen.

Gruß
Rob

  • Danke
Reaktionen: SimonGleinert
Das ist mir schon klar, das das nicht geht, aber ihr wisst ja selber, wieviel Power das s3 verbraucht...wie gesagt, eben bei meinem ersten Post hatte ich 42%, jetzt sinds mittlerweile nur nur 8 also wirds bald ausgehen. Ich komm mit dem Laden gar nicht hinterher und wenn ein Akku durch mein Vorhaben kaputt geht, dann ist es egal, hauptsache ich hab zumindestens die Weiternutzung gesichert, bis ich ein Ladegerät habe
PS: 8% OBWOHL ES IMMER NOCH AM LADEGERÄT HÄNGT

Huhu,

ja klar, Deine USB Buchse am S3 hat ne Macke. Das kommt beim S3 ja öfter vor.
Leg mal einen Bleistift unter den USB Stecker, sodaß das Eigengewicht vom S3 den Stecker verkeilt. Das kann helfen.
Ansonsten kannst Du, wenn Du Root hast, mit Android Tuner auch sehen, wie dein S3 die Stromaufnahme wegen Kontaktproblemen runterfährt, wenn Du in der App auf Logs, Manage, Kernel Messages gehst und dann ein Filter ("Custom") auf 77693 erstellst.

Garantie hast Du wegen einem Fallschaden keine mehr?

Gruß
Rob

Zuletzt bearbeitet:
  • Danke
Reaktionen: SimonGleinert
Also an der Buchse selber liegt es glaube ich nicht, das hatte ich als vermutet und auch schon mal komplett durchgetestet...mit dem Android-Tuner jedoch noch nicht, deshalb werde ich es gleich mal testen.
Ps: Nein, keine Garantie mehr!

Poste mal ein 77693 - Log, was Du kriegst, wenn Du den Stecker ansteckst.

Wenn der ADC Wert nicht 1f ist, ist es sehr wahrscheinlich die Buchse.

Gruß
Rob

  • Danke
Reaktionen: SimonGleinert
Wie kann ich denn hier den Screenshot posten? Laptop ist in Reparatur, bin die ganze zeit mit dem s3 online.
Also: 1f steht da, und hab dann mal auf blöd nach 1000mA gesucht, aber nichts gefunden. Ist das normal??? Hab dann mal nur nach mA gesucht und da fand ich alles mögliche, wie z.B:
8312.920204 c3 max77693_reduce_input: 100mA to 100mA
Heisst das, dass das s3 nur noch mit 100mA läd???

Zuletzt bearbeitet:
Kein Screenshot, über Manage das gefilterte Log abspeichern.

Du kannst es dann hier reinkopieren oder im Dropbox Public Folder speichern und ein Link hier posten.

Gruß
Rob

  • Danke
Reaktionen: SimonGleinert
Hier der Log:
Android Tuner (logcat)
======================
V/ 8765.987201 c3 max77693_irq_thread: interrupt source(0x01)
V/ 8765.988104 c3 max77693_irq_thread: charger interrupt(0x40)
V/ 8765.988211 c3 max77693_charger_irq: irq(436)
V/ 8766.013444 c3 max77693_charger_irq: INT_OK(0x5d), THM(0x0), CHGIN(0x3), CHG(0x8), BAT(0x3), ST2(0x48)
V/ 8766.014415 c3 max77693_irq_thread: interrupt source(0x08)
V/ 8766.015726 c3 max77693_irq_thread: muic interrupt(0x00, 0x12, 0x00)
V/ 8766.015855 c3 max77693-muic max77693-muic: max77693_muic_irq: irq:445
V/ 8766.016772 c3 max77693-muic max77693-muic: func:max77693_muic_detect_dev CONTROL1:3f
V/ 8766.017864 c3 max77693-muic max77693-muic: func:max77693_muic_detect_dev irq:445 ret:0
V/ 8766.017996 c3 max77693-muic max77693-muic: max77693_muic_detect_dev: STATUS1:0x3f, 2:0x48
V/ 8766.018145 c3 max77693-muic max77693-muic: adc:1f adcerr:0 chgtyp:0 vb:40 dxovp:0 cable_type:0
V/ 8766.018279 c3 max77693-muic max77693-muic: max77693_muic_detect_dev: DETACHED
V/ 8766.018394 c3 max77693-muic max77693-muic: func:max77693_muic_handle_detach
V/ 8766.022915 c3 max77693-muic max77693-muic: max77693_muic_handle_detach: CNTL2(0x3b)
V/ 8766.023933 c3 max77693-muic:max77693_muic_clear_cddelay read CDETCTRL1=0x2d, ret=0
V/ 8766.024104 c3 max77693-muic:max77693_muic_clear_cddelay CDDelay already cleared, return
V/ 8766.024288 c3 max77693-muic max77693-muic: max77693_muic_handle_detach: duplicated(NONE)
V/ 8766.169040 c3 max77693_irq_thread: interrupt source(0x08)
V/ 8766.170425 c3 max77693_irq_thread: muic interrupt(0x00, 0x03, 0x00)
V/ 8766.171370 c3 max77693_irq_thread: interrupt source(0x01)
V/ 8766.172504 c3 max77693_irq_thread: charger interrupt(0x40)
V/ 8766.172676 c3 max77693_charger_irq: irq(436)
V/ 8766.196074 c3 max77693_charger_irq: irq debounced(0x5d, 0x1d, 0x5d), return
V/ 8766.196236 c3 max77693-muic max77693-muic: max77693_muic_irq: irq:441
V/ 8766.197187 c3 max77693-muic max77693-muic: func:max77693_muic_detect_dev CONTROL1:0
V/ 8766.198317 c3 max77693-muic max77693-muic: func:max77693_muic_detect_dev irq:441 ret:0
V/ 8766.198467 c3 max77693-muic max77693-muic: max77693_muic_detect_dev: STATUS1:0x3f, 2:0x43
V/ 8766.198636 c3 max77693-muic max77693-muic: adc:1f adcerr:0 chgtyp:3 vb:40 dxovp:0 cable_type:0
V/ 8766.198794 c3 max77693-muic max77693-muic: max77693_muic_detect_dev: ATTACHED
V/ 8766.198934 c3 max77693-muic max77693-muic: func:max77693_muic_handle_attach st1:3f st2:43 cable_type:0
V/ 8766.199099 c3 max77693-muic max77693-muic: max77693_muic_handle_attach:TA
V/ 8766.199234 c3 max77693-muic max77693-muic: func:max77693_muic_set_charging_type force_disable:0
V/ 8766.199386 c3 max77693_muic_charger_cb: 3
V/ 8766.200828 c3 max77693_irq_thread: interrupt source(0x01)
V/ 8766.201773 c3 max77693_irq_thread: charger interrupt(0x40)
V/ 8766.201903 c3 max77693_charger_irq: irq(436)
V/ 8766.228482 c3 max77693_charger_irq: INT_OK(0x5d), THM(0x0), CHGIN(0x3), CHG(0x8), BAT(0x3), ST2(0x43)
V/ 8766.997268 c3 max77693_irq_thread: interrupt source(0x01)
V/ 8766.998170 c3 max77693_irq_thread: charger interrupt(0x40)
V/ 8766.998449 c3 max77693_charger_irq: irq(436)
V/ 8767.020887 c3 max77693_charger_irq: irq debounced(0x5d, 0x1d, 0x5d), return
V/ 8767.021639 c3 max77693_irq_thread: interrupt source(0x01)
V/ 8767.022301 c3 max77693_irq_thread: charger interrupt(0x40)
V/ 8767.022361 c3 max77693_charger_irq: irq(436)
V/ 8767.047593 c3 max77693_charger_irq: INT_OK(0x1d), THM(0x0), CHGIN(0x0), CHG(0x8), BAT(0x3), ST2(0x43)
V/ 8767.048309 c3 max77693_irq_thread: interrupt source(0x01)
V/ 8767.048972 c3 max77693_irq_thread: charger interrupt(0x40)
V/ 8767.049031 c3 max77693_charger_irq: irq(436)
V/ 8767.077624 c3 max77693_charger_irq: INT_OK(0x5d), THM(0x0), CHGIN(0x3), CHG(0x8), BAT(0x3), ST2(0x43)
V/ 8767.078340 c3 max77693_irq_thread: interrupt source(0x01)
V/ 8767.079003 c3 max77693_irq_thread: charger interrupt(0x40)
V/ 8767.079062 c3 max77693_charger_irq: irq(436)
V/ 8767.107630 c3 max77693_charger_irq: INT_OK(0x5d), THM(0x0), CHGIN(0x3), CHG(0x8), BAT(0x3), ST2(0x43)
V/ 8767.108347 c3 max77693_irq_thread: interrupt source(0x01)
V/ 8767.109010 c3 max77693_irq_thread: charger interrupt(0x40)
V/ 8767.109069 c3 max77693_charger_irq: irq(436)
V/ 8767.137652 c3 max77693_charger_irq: INT_OK(0x1d), THM(0x0), CHGIN(0x0), CHG(0x1), BAT(0x3), ST2(0x43)
V/ 8767.137778 c3 max77693_charger_irq: abnormal power state: chgin(0), vb(1), chg(1)
V/ 8767.138508 c3 max77693_reduce_input: 1000mA to 900mA
V/ 8767.139712 c3 max77693_irq_thread: interrupt source(0x01)
V/ 8767.140455 c3 max77693_irq_thread: charger interrupt(0x40)
V/ 8767.140537 c3 max77693_charger_irq: irq(436)
V/ 8767.167702 c3 max77693_charger_irq: INT_OK(0x1c), THM(0x0), CHGIN(0x0), CHG(0x1), BAT(0x3), ST2(0x43)
V/ 8767.167831 c3 max77693_charger_irq: abnormal power state: chgin(0), vb(1), chg(1)
V/ 8767.168555 c3 max77693_reduce_input: 900mA to 800mA
V/ 8767.169753 c3 max77693_irq_thread: interrupt source(0x01)
V/ 8767.170505 c3 max77693_irq_thread: charger interrupt(0x01)
V/ 8767.170595 c3 max77693_bypass_irq: irq(432)
V/ 8767.172540 c3 max77693_bypass_irq: INT_OK(0x1c), BYP_DTLS(0x08)
W/ 8767.172628 c3 max77693_bypass_irq: chgin regulation loop is active
V/ 8767.189100 c3 max77693_softreg_work: INT_OK(0x1c), CHGIN(0x0), CHG(0x1), BYP(0x8), ST2(0x43), IN_CURR(800)
V/ 8767.189235 c3 max77693_softreg_work: unstable power
V/ 8767.189941 c3 max77693_reduce_input: 800mA to 700mA
V/ 8767.243968 c3 max77693_softreg_work: INT_OK(0x1c), CHGIN(0x0), CHG(0x1), BYP(0x8), ST2(0x43), IN_CURR(700)
V/ 8767.244075 c3 max77693_softreg_work: unstable power
V/ 8767.244802 c3 max77693_reduce_input: 700mA to 600mA
V/ 8767.299124 c3 max77693_softreg_work: INT_OK(0x1c), CHGIN(0x0), CHG(0x1), BYP(0x8), ST2(0x43), IN_CURR(600)
V/ 8767.299234 c3 max77693_softreg_work: unstable power
V/ 8767.299988 c3 max77693_reduce_input: 600mA to 500mA
V/ 8767.328149 c3 max77693_irq_thread: interrupt source(0x01)
V/ 8767.328939 c3 max77693_irq_thread: charger interrupt(0x01)
V/ 8767.329013 c3 max77693_bypass_irq: irq(432)
V/ 8767.331191 c3 max77693_bypass_irq: INT_OK(0x1d), BYP_DTLS(0x00)
V/ 8767.331258 c3 max77693_bypass_irq: bypass node is okay
V/ 8767.354321 c3 max77693_softreg_work: INT_OK(0x1d), CHGIN(0x0), CHG(0x1), BYP(0x0), ST2(0x43), IN_CURR(500)
V/ 8767.354480 c3 max77693_softreg_work: unstable power
V/ 8767.355424 c3 max77693_reduce_input: 500mA to 400mA
V/ 8767.363426 c3 max77693_irq_thread: interrupt source(0x01)
V/ 8767.364115 c3 max77693_irq_thread: charger interrupt(0x40)
V/ 8767.364187 c3 max77693_charger_irq: irq(436)
V/ 8767.392731 c3 max77693_charger_irq: INT_OK(0x5d), THM(0x0), CHGIN(0x3), CHG(0x1), BAT(0x3), ST2(0x43)
V/ 8767.408834 c3 max77693_softreg_work: INT_OK(0x5d), CHGIN(0x3), CHG(0x1), BYP(0x0), ST2(0x43), IN_CURR(400)
V/ 8767.408933 c3 max77693_softreg_work: stable power, reduce 1 more step for margin
V/ 8767.409641 c3 max77693_reduce_input: 400mA to 300mA
V/ 8767.908756 c3 max77693_set_input_current: now in soft regulation loop: 300

Huhu,

ADC ist 1f, also wird das Netzteil schon mal vernünftig erkannt.

Trotzdem ist (vermutlich auf Kontaktproblemen) die Spannung, die im S3 noch ankommt zu gering und das S3 fährt die Stromaufnahme zurück:

SimonGleinert schrieb:
V/ 8767.409641 c3 max77693_reduce_input: 400mA to 300mA
V/ 8767.908756 c3 max77693_set_input_current: now in soft regulation loop: 300

Von 1000mA auf 300mA. Damit lädt das S3 nur, wenn der Bildschirm aus bleibt.

Wenn Du willst, kannst Du den Filter mal auf max77693_reduce_input setzen. Um weniger zu tippen reicht auch 77693_red und dann kannst Du schauen, ob Du den Stecker irgendwie so rangesteckt kriegst, daß die Stromaufnahme möglichst wenig/gar nicht reduziert wird.

Dabei kannst Du auch mal testen, ob Du die Meldungen kriegst, wenn Du am Stecker wackelst. Wackeln am Stecker sollte nämlich für gewöhnlich keine neuen Meldungen erzeugen.

Gruß
Rob

  • Danke
Reaktionen: SimonGleinert
Also am Stecker wackeln bringt auch keinen Unterschied und auch wenn ich Ladegerät&Kabel tausche hab ich die selben Ergebnisse, sonst hätte ich gesagt das es vielleicht an der Buchse vom Ladegerät liegt.

Android Tuner (logcat)
======================
V/ 9792.233383 c3 max77693_reduce_input: 1000mA to 900mA
V/ 9792.268267 c3 max77693_reduce_input: 900mA to 800mA
V/ 9792.284586 c3 max77693_reduce_input: 800mA to 700mA
V/ 9792.339582 c3 max77693_reduce_input: 700mA to 600mA
V/ 9792.372899 c3 max77693_reduce_input: 600mA to 500mA
V/ 9792.393840 c3 max77693_reduce_input: 500mA to 400mA
V/ 9797.605164 c3 max77693_reduce_input: 400mA to 300mA

Vielleicht sollte ich nich sagen, das das Problem erst aufgetreten ist, nachdem ich JellyBam hatte? Aber ich danach schon so oft wieder cm10.1 draufgehabt und über CWM sowie TWRP alles formatiert, was ging, das doch eigentlich keine Reste mehr übrig sein dürften, oder?!
Ps: Seit Mittwoch hab ich jetzt wieder Stock und seit gestern den Boeffla-Kernel

Huhu,

ich glaube nicht, daß das ROM auf dieses Problem einen Einfluß hat.

Wieso hast Du eigentlich 3 Akkus und Netzteile? Bist Du sicher, daß das Originalnetzteile sind? Es gibt China-Nachbauten, die kann man vom Original nicht unterscheiden.
Evtl. sind die Netzteile einfach nur mistig. Meine China-KFZ Adapter haben nämlich dasselbe Problem.

Gruß
Rob

  • Danke
Reaktionen: SimonGleinert
Hast du in der Boeffla Kernel App einen Ladestrom Konfiguriert?

  • Danke
Reaktionen: SimonGleinert
Ja, hab bei dem Boeffla Kernel alle möglichen Konfigurationen ausprobiert, aber die Ergebnisse waren immer die gleichen, ausser bei der Stock-Einstellung 1000mA...da hat es gerade mal mit 100mA aufgeladen, aber das hat sich jetzt alles sowieso erledigt, da ich gestern noch einen Laden gefunden hatte, der die AkkuAufladestation von Samsung hatte. Trotzdem Danke an alle, die versucht haben zu helfen, besonders an Rob2222 :)

Problem gelöst: Hab das s3 auseinander genommen und mal die Buchse mit NDR Spitzzange ein wenig gequetscht...seit dem läd es wieder top - keine Ahnung, warum das wackeln vorher alles nie was gebracht hat.

  • Danke
Reaktionen: OmarSharif
Huhu,

danke für die Rückmeldung und die Bestätigung, daß es (mal wieder) die USB-Buchse selbst war...

Gruß
Rob

  • Danke
Reaktionen: OmarSharif
SimonGleinert schrieb:
Problem gelöst: Hab das s3 auseinander genommen und mal die Buchse mit NDR Spitzzange ein wenig gequetscht...seit dem läd es wieder top - keine Ahnung, warum das wackeln vorher alles nie was gebracht hat.

Was ist eine NDR Spitzzange?
