Was kostet eine Mikrofon-Reparatur beim Galaxy S20+?

[Markusschaefer]

Hallo,
mein Mikrofon an meinem S20 Plus geht nicht mehr. Eine neue USB Buchse wurde eingebaut jedoch ohne Erfolg. Laut Samsung müsste die Hauptplatine getauscht werden. Laut einer Handyklink (freier Anbieter) bei uns im Ort müsste das Mikrofon abgelötet werden. Was stimmt den jetzt? Samsung vorschlag kostet 350€ und die Handyklink will es für 149,95€ machen. Gibt es da mehrere Mikrofon im Handy?
Gruß Markus



[fossi33]

Freier Anbieter wenn es danach nicht geht nicht bezahlen



[Markusschaefer]

@fossi33 Laut Saturn Markt Reparaturservice läge auch ein Wasserschaden vor weil beim Fehlersuchen zeigte mir der Mitarbeiter ein Bauteil ich glaube es war der Lautsprecher unten das dieser einen Roten Punkt aufweist was auf Feuchtigkeit im Gerät hindeuten soll.



[hagex]

läge auch ein Wasserschaden vor

Dann wirds übel und ist langfristig i.d.R. ein Totalschaden? Bitte lesen.
(Allerdings würde ich mir sowas durch eine Zweitmeinung bestätigen lassen.)

Gruß von hagex



[maik005]

@Markusschaefer
Wasserschaden kann dann noch weitere Auswirkungen haben.



[HerrDoctorPhone]

Gibt es da mehrere Mikrofon im Handy?

Bei Samsung? 2 glaube ich, bin nicht sicher....

Wenn es der untere ist, mit rotem Punkt, dann ist Wasser hereingekommen oder Feuchtigkeit.
So ein Mikro kann man austauschen, mit dem Infrarotlöter auslöten.

Ob sich das lohnt und ob es danach wieder geht, ist die Frage.....

Ahja, zur Frage oben, Bauteil kostet ca. 5.-, die Arbeit nicht mehr als 20-30.-, mehr ist es nicht Wert.

DOC



[STom]

Kann mir eventuell jemand sagen, welches
Mikrofon "Start: SPK_3rdMic" ist, da dieses bei mir nicht mehr funktioniert.



[maik005]

@STom
Hast du ein Headset angeschlossen?



[STom]

Nein, kein Headset angeschlossen.



[maik005]

@STom
das 3. Mikrofon sitzt im Kameramodul zwischen der oberen Kamera und dem Blitz.



[STom]

Wie kann man das wechseln

Beiträge automatisch zusammengeführt: 20.09.2022

Gibt es da irgendwie ein Bild, finde da überhaupt nichts drüber



[maik005]

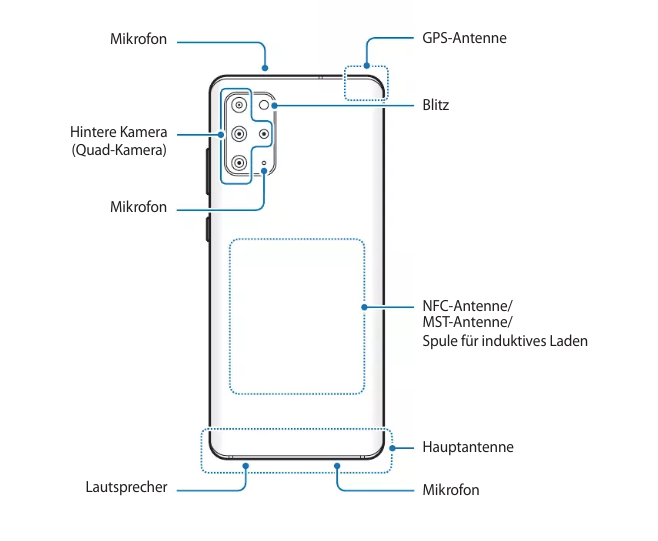

aus dem Handbuch des Gerätes.
Quelle:
Grundlegende Information - Samsung Galaxy S20 Plus Bedienungsanleitung



[STom]

Vielen Dank und liebe ich damit richtig,

Mikrofon 1 ist im Akkudeckel eingeklebt
Mikrofon 2 ist unten wo die Spannungsversorgung rein kommt

Mikrofon 3 dann auf dem Modul der Kamera

Wie kann dann das Mikrofon bei der Kamera gewechselt werden, ist es gelötet?



[maik005]

Mikrofon 1 ist im Akkudeckel eingeklebt

nein.
Ist auf der Hauptplatine und das Loch oben im Rahmen.

Hast du noch Garantie (2 Jahre ab Erstkauf)?



[STom]

Keine Garantie, leider

Beiträge automatisch zusammengeführt: 20.09.2022

Was ist das, da ist doch etwas im akkudeckel eingeklebt



[maik005]

Mikrofon 3 dann auf dem Modul der Kamera

genau, lt. dem Teardown von ifixit ist es ein kleines Modul direkt an der Rückseite welches über Federkontakte den Kontakt zur Hauptplatine hat.
Schritt 13
Samsung Galaxy S20+ Rückabdeckung tauschen

Beiträge automatisch zusammengeführt: 20.09.2022

Das Bild in #12 war vom S20 Ultra, habe es durch das richtige vom S20+ ersetzt.



[STom]

Jetzt stehte ich etwas auf dem Schlauch

Ist das auf dem Akkudeckel das Mikrofon 3?

Beiträge automatisch zusammengeführt: 20.09.2022

Denke das ist Mikrofon 2

Beiträge automatisch zusammengeführt: 20.09.2022

Das öffnen des Handys ist das kleinste Problem muss nur genau wissen welches das richtige Mikrofon 3 ist, ist es das mit den Kontakten im Akkudeckel, bin mir etwas unsicher



[maik005]

Ist das auf dem Akkudeckel das Mikrofon 3?

ja

Beiträge automatisch zusammengeführt: 20.09.2022

kannst du aber auch z.b. prüfen, in dem du bei dem Test der Mikrofone jeweils in das Mikrofon pustest.
Wenn es deutlich rauscht, hast du das entsprechende gefunden.



[STom]

Dann werde ich mal angehen und sobald es erledigt ist gebe ich Bescheid



[STom]

Problem behoben und zwar hatte ich das Gerät gebraucht gekauft und hinten auf dem Kameraglas war solch eine Schutzkappe drauf wegen Kratzer. Diese entfernt und siehe da, es funktioniert nun alles.

Aber vielen Dank für die Hilfe und Unterstützung.

Aber wo wir gerade dabei sind, wo sitzt dann Mikrofon 2?

Beiträge automatisch zusammengeführt: 20.09.2022

Mikrofon 1 dann unten in der USB Buchse dann wohl, oder?
