Odin fehlt die PIT Partition

[KopfUp]

Hallo zusammen und einen ansonsten schönen Sonntag...

Ich hatte per Odin das Samsung Stock FW draufgepackt, es waren aber noch alle Daten da (irgendwie kam ich nicht in den Recovery Mode nicht ran um die Daten zu löschen). Aus dem laufenden Betrieb hatte ich dann auf Werkseinstellung setzen gewählt und dann ging es schief. Sprang gleich in den Downloadmodus und Ruhe.
Hab dann den Downloadmodus wieder an und mit Odin versucht, nochmal die FW draufzuflashen. Kamen dann aber nur Fehler (siehe unten). Nach Abstöpseln und Anstöpseln ans USB Kabel kam dann wenigstens die Meldung, dass keine PIT-Partition da wäre.

Nun ist die FW aber einteilig. Wo krieg ich ein passendes PIT-File her? Bei sammobile gibts da eine reichlich große Auswahl für das N910F. Welche ist die richtige?

Oder sollte ich anders vorgehen?

Für Hilfe bin ich natürlich dankbar, auch gerade weil es gerade Sonntag ist. Aber wann gönnt man sich sonst schon eine so schöne Beschäftigung ...




Odin-Protokoll:

<ID:0/004> Added!!
<OSM> Enter CS for MD5..
<OSM> Check MD5.. Do not unplug the cable..
<OSM> Please wait..
<OSM> Checking MD5 finished Sucessfully..
<OSM> Leave CS..
<ID:0/004> Odin engine v(ID:3.1207)..
<ID:0/004> File analysis..
<ID:0/004> SetupConnection..
<ID:0/004> Initialzation..
<ID:0/004> Get PIT for mapping..
<ID:0/004> Firmware update start..
<ID:0/004> NAND Write Start!!
<ID:0/004> SingleDownload.
<ID:0/004> aboot.mbn
<ID:0/004> sbl1.mbn
<ID:0/004> rpm.mbn
<ID:0/004> FAIL!
<ID:0/004>
<ID:0/004> Complete(Write) operation failed.
<OSM> All threads completed. (succeed 0 / failed 1)
<OSM> All threads completed. (succeed 0 / failed 0)
<OSM> All threads completed. (succeed 0 / failed 0)
<OSM> All threads completed. (succeed 0 / failed 0)
<ID:0/004> Removed!!
<ID:0/004> Added!!
<ID:0/004> Odin engine v(ID:3.1207)..
<ID:0/004> File analysis..
<ID:0/004> SetupConnection..
<ID:0/004> Initialzation..
<ID:0/004> Get PIT for mapping..
<ID:0/004>
<ID:0/004> There is no PIT partition.
<OSM> All threads completed. (succeed 0 / failed 1)
<OSM> All threads completed. (succeed 0 / failed 0)
<OSM> All threads completed. (succeed 0 / failed 0)



[KopfUp]

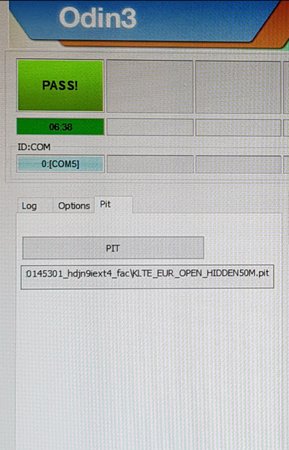

Nun habe ich etwas ungeduldig Odin mit einem scheinbar vertrauenswürdigen PIT-File losgeschickt und es sah auch erst sehr gut aus. Ist komplett durchgelaufen, dann Neustart, dann Instalationsroutine, dann Neustart, sogar soweit, dass Laut- und Leisertaste funktioniert und die Androidschaltfläche für Laut und Leise funktionsfähig anzeigt (da läuft doch Android dann schon!?). Aber dann kommt ein Fehlerbildschirm "Beschädigter Gerätespeicher/ Die Datenpartition ist beschädigt. Sie müssen Ihr Gerät auf die Werkseinstellungen zurücksetzen. Dabei werden alle Daten gelöscht." Mit nem Button, "Gerät zurücksetzen". Dann kommt ein Bild mit einem Vorhängeschloss, was sich öffnet und ein Kreis darum. Rödelrödeörödel. Wieder der Fehlerbildschirm "Beschädigter G...".
Kein Ende, Akku raus. und große Fragezeichen. Falsches PIT-File. Oder gibts ne andere Möglichkeit die Datenpartition sauber zu putzen? Mainboardfehler und ab in den Schrott?

Hrrrrrrrr.

Hier noch das Log von Odin:

<ID:0/004> Added!!
<OSM> Enter CS for MD5..
<OSM> Check MD5.. Do not unplug the cable..
<OSM> Please wait..
<OSM> Checking MD5 finished Sucessfully..
<OSM> Leave CS..
<ID:0/004> Odin engine v(ID:3.1207)..
<ID:0/004> File analysis..
<ID:0/004> SetupConnection..
<ID:0/004> Initialzation..
<ID:0/004> Set PIT file..
<ID:0/004> DO NOT TURN OFF TARGET!!
<ID:0/004> Get PIT for mapping..
<ID:0/004> Firmware update start..
<ID:0/004> NAND Write Start!!
<ID:0/004> SingleDownload.
<ID:0/004> aboot.mbn
<ID:0/004> sbl1.mbn
<ID:0/004> rpm.mbn
<ID:0/004> tz.mbn
<ID:0/004> sdi.mbn
<ID:0/004> NON-HLOS.bin
<ID:0/004> boot.img
<ID:0/004> recovery.img
<ID:0/004> system.img.ext4
<ID:0/004> cache.img.ext4
<ID:0/004> hidden.img.ext4
<ID:0/004> modem.bin
<ID:0/004> RQT_CLOSE !!
<ID:0/004> RES OK !!
<ID:0/004> Remain Port .... 0
<OSM> All threads completed. (succeed 1 / failed 0)
<ID:0/004> Removed!!
<ID:0/003> Added!!
<ID:0/003> Removed!!



[Nufan]

Vielleicht hilft dir diese Anleitung, binary nature für pit:
[Anleitung][SM-G92x]Debranden vom Samsung Galaxy S6 (Edge) - Flashen einer 4-teiligen Firmware



[KopfUp]

Hallo Nufan,

Dank für die Rückmeldung, ich werd das mal ausprobieren, ob ich da ein passenderes PIT-File finde (vierteilige Firmware scheint es ja nicht zu geben).

Wenn die PIT-Partition, oder ein anderer relevanter Speicherbereich ne Macke hat, kann man da den Speicherbeeich im PIT-File vielleicht etwas änderen, etwas verschieben, so dass zwar ein paar Bite nicht mehr genutzt werden und der Gesamtspeicher anders aufgeteilt wird (simpel gesagt: fängt etwas weiter hinten an auf der Festplatte, so dass die eventuell genutzten Speicherbereiche noch ohne Defekt sind.) Gibt es eventuell ein Tool, um die defekten Seicherbereiche zu finden, zu sperren, ...

Mir tut es in der Seele weh, wenn nur wegen so einem Scheiß, das ganze Gerät im Schrott landet. Ein "neues" gebrauchtes Board kostet 80 Euro und dann kann ja beim Rumfriemeln immer noch was schief gehen und das Ganze funktioniert dann trotzdem nicht. Ich bin nämlich der Meinung, dass es kein besseres Handy gibt, weil man eben noch den Akku wechseln kann und eben durch den S-Pen auch gleich ein kleines Grafik-Tablet mit dabei ist.

Seufz...



[Nufan]

Hi, das Downloadtool holt mehrteilige FWs, für Pit muß man den genannten Haken setzen.
Ein Tool/ Skript für das Gerät um die Partitionen zu finden/ verändern we. ist nicht ausgeschlossen, mir aber nicht bekannt (was nix heißt)
Gruß Nufan



[KopfUp]

Hm, was muss man anstellen, um ein paar Wissende zum Thema Partitionierung hier in das Thema zu locken? Irgendwelche Reizworte? Oder ein anderes Forum? Wenn jemand Auskenner kennt, bitte hier posten!

Gruß und Dank im Voraus



[truhlik]

Wie Nufan geschrieben hat.

- Downloadtool ( SamFirm) laden

-mit SamFirm FW laden, Haken setzen (Auto, Binary Nature, Decrypt auto)

-die geladene zip-datei „entzippen“

-in Download Modus gehen (Kabel reinstecken)

- Odin starten

-die vier Dateien laden in die richtige Position

-warten bis Note startet



[Bert59]

Hallo!
Bin neu hier im Forum.

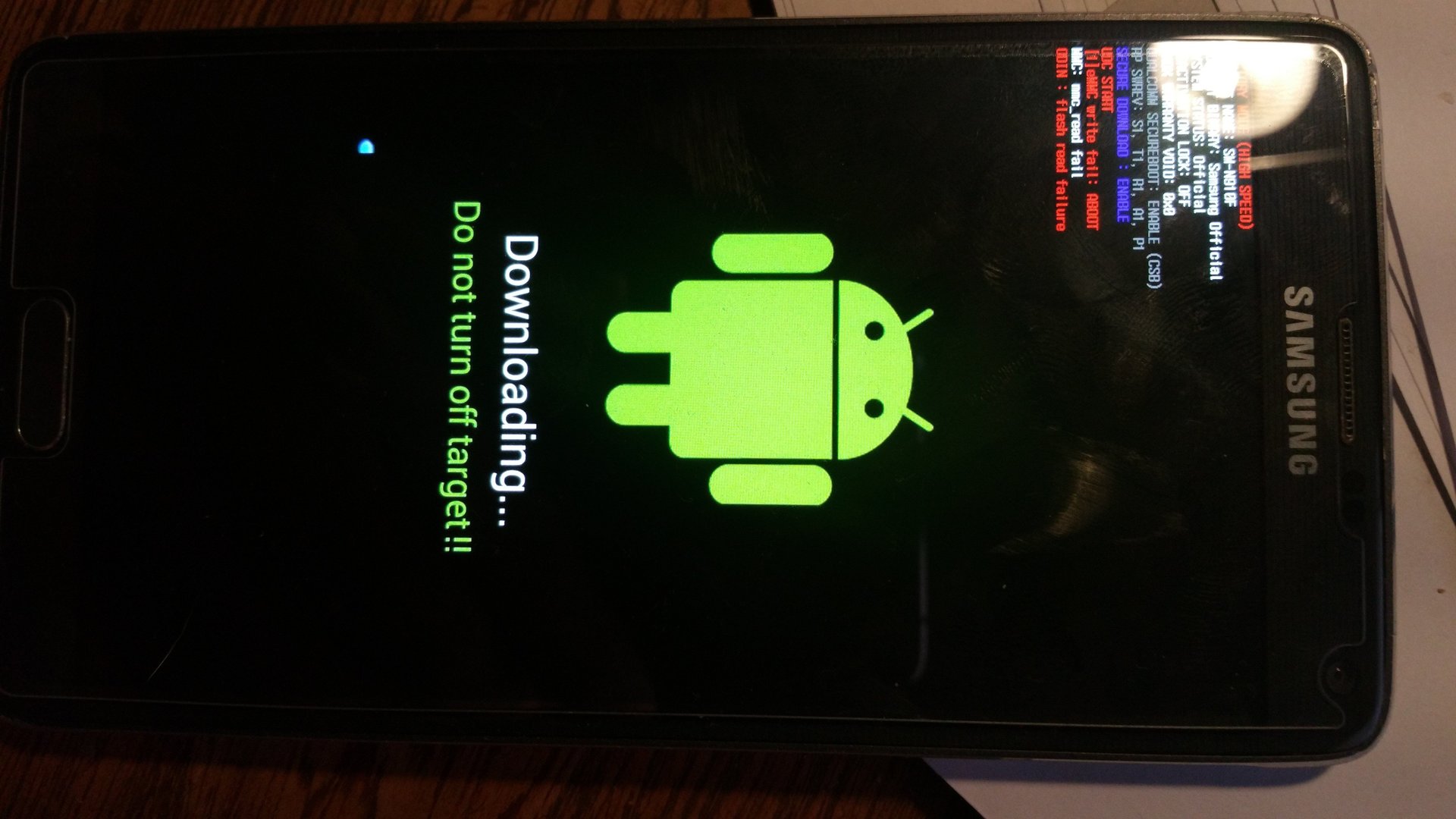

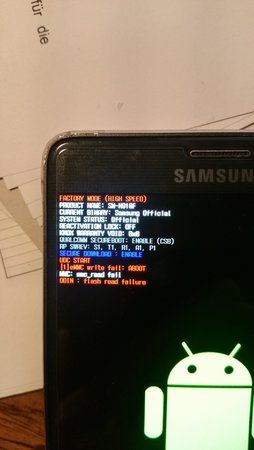

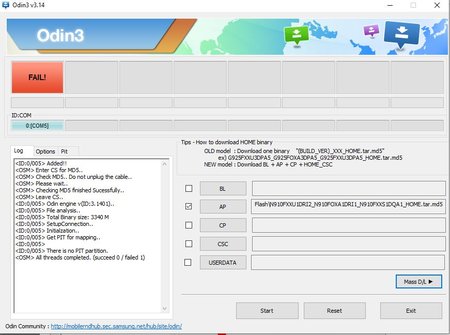

Habe ebenso wie "KopfUp" das Problem, dass die über Odin einteilige FW fehlgeschlagen ist. Fehlermeldung siehe Anhang.

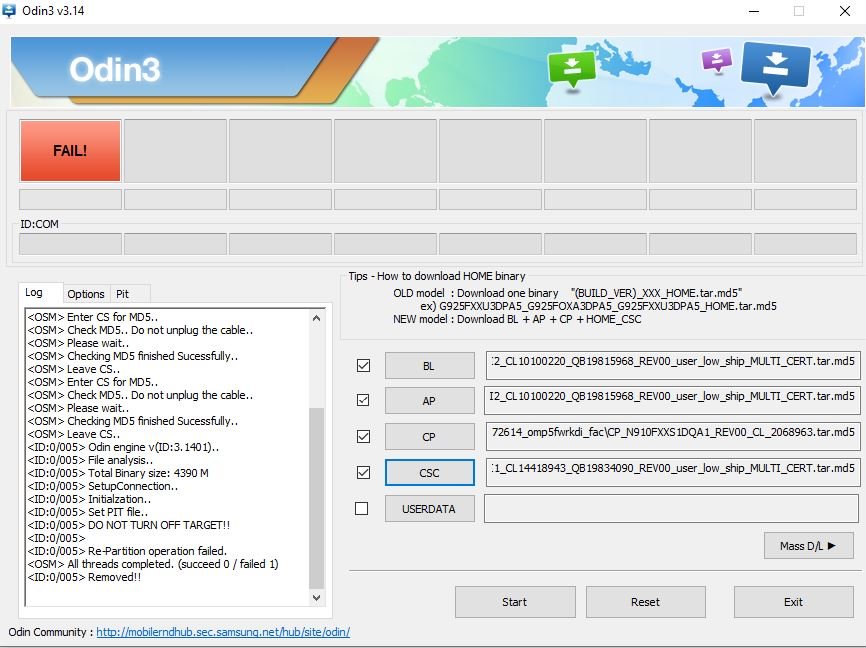

Dann bin ich wie Nufan geschrieben hat vorgegangen, über Samfirm, die 4 teilige FW geladen habe. Fehlermeldung war diesmal eine andere. Siehe Anhang.
Kennt jemand dafür eine Lösung, oder ist das Gerät jetzt schrott?!

Vielen Dank schonmal für die Infos, Tips!
Gruß_Bert



[Astronaut2018]

Du musst Pit aus CSC holen und in Odin bei PIT einfügen und mit der 4 Teiligen Firmware flashen.
Welche Odin Version benutzt du?

Beiträge automatisch zusammengeführt: 08.02.2020

Du brauchst mindestens Odin 3.13.1 wegen der LZ4 Kompression.



[maik005]

wegen der LZ4 Kompression.

beim Note 4?

Beiträge automatisch zusammengeführt: 08.02.2020

Du musst Pit aus CSC holen und in Odin bei PIT einfügen und mit der 4 Teiligen Firmware flashen.

oder zumindest den Haken in Odin bei RePartiton weg machen.
@Bert59

Beiträge automatisch zusammengeführt: 08.02.2020

LZ4 Kompression.

gerade mal zum Test die Firmware geladen.
Wie erwartet kein lz4.
Das kam erst mit Pie Oreo.



[Astronaut2018]

@maik005
Fast richtig.
Oreo bei meinem S8 hatte ich auch LZ4.
Es liegt eher am Gerät als an der Android Version.
Sorry, beim Note 4 natürlich nicht.
Ich hatte überhaupt nicht gesehen was es für ein Handy ist.

Beiträge automatisch zusammengeführt: 08.02.2020

Ja, ich bin im Note 4 Thread.



[Bert59]

Danke für die prompte Antwort - Astronaut2018!
Habe Odin 3.14.1 benutzt, aber das mit der PIT übersehen. Das heißt, das ich aus der 4 stelligen Firm, die CSC anstatt in CSC einzufügen in PIT einfüge?
Werde das nochmal testen und dann bescheid geben wie es gelaufen ist.
RePartition hatte ich nicht gewählt.



[Astronaut2018]

Nein du musst alle 4 Teile
BL, AP, CP, CSC UND PIT in Pit einfügen und Haken bei RePartition setzen.
Pit File musst du aus der CSC entzippen.
Das Pit File kommt darein wo Log, Optionen und Pit steht.



[Bert59]

Guten Abend!
Danke. Bevor ich was falsch mache, bzw. auf dem Schlauch stehe mit der PIT Datei.
Das sind meine entzippten Teile aus der Firmware. Kann keine mit der Endung .pit sehen.
Oder muss ich mir die PIT noch extra wo runterladen?



[Astronaut2018]

Nein! Nur aus der CSC_OXA extrahieren mit einem Zip Programm!
Nur rauskopieren und nicht verschieben, damit das Original in der Quell Datei bleibt.



[Bert59]

Ist das der Teil CSC_OXA... bis DRI1_ ? den ich rauskopiere und in PIT einfüge?



[maik005]

@Bert59
Die CSC mit 7-Zip öffnen.
Dann siehst du die ....PIT Datei.



[Bert59]

Hab die CSC im Zip-Programm geöffnet. Die Meldung war, dass die Datei schon entpackt ist.



[Astronaut2018]

Häh?



[Bert59]

Hatte in meiner Antwort für Astronaut2018 ne Bilddatei angehangen mit den entzippten Files der FW.
