Galaxy S4 Mini GT-I9195 Reparaturanleitung

Willkommen in der heutigen Bastelstube... heute lernen wir, wie wir unser neues Galaxy S4 Mini :wubwub: so auseinanderbauen und wieder zusammenbauen das es anschließend auch noch funktioniert...

Vorne weg übernehme ich natürlich keine Haftung für die Schäden die an eurem Handy entstehen sollten. Lest euch die Anleitung gut durch bevor ihr euer Handy zerlegt und dann sollte auch nichts passieren....

Jeder der zwei linke Hände, keine Geduld oder keine ruhige Minute hat, sollte die Finger davon lassen und es lieber jemandem überlassen der Ahnung davon hat!

Mit gutem Werkzeug kann man vieles richtig machen! Mit schlechtem und billigen Werkzeug kann man vieles kaputt machen oder sich unnötig die Nerven verbrauchen... Von daher empfehle ich euch natürlich nur qualitatives Werkzeug zu nutzen oder günstiges!! Aber bitte kein BILLIGES :thumbdn:

Das S4 Mini ist so einfach wie nie... aber los gehts:

(Bild 1)
229423d1375792627-anleitung-reparaturanleitung-galaxy-s4-gt-i9500-gt-i9505-s3_dis_001.jpg
(klick mich und ich werde groß)

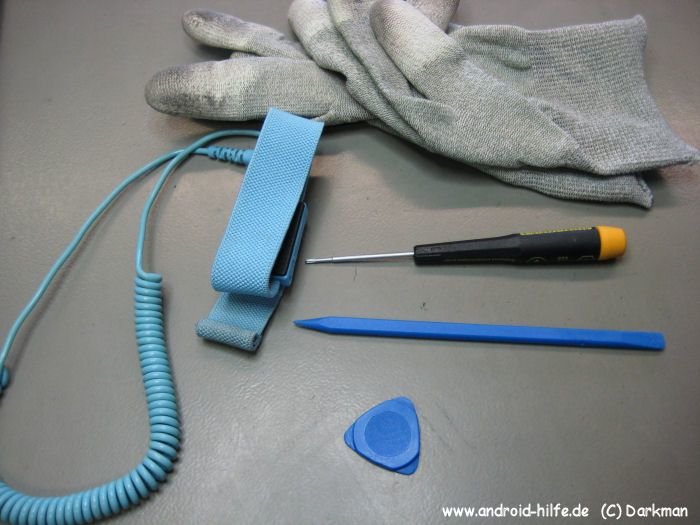

Benötigtes (ich empfehle es zumindest!!) Werkzeug:
- Erdungsband
- Handschuhe (nicht zwingend aber zu empfehlen)
- Wiha Phillips-Schraubendreher PH00 x 40 oder PH000x40
- Plektron oder Plastikhebel Werkzeug
- saubere und fusselfreie Unterlage

Erdungsband solltet ihr nutzen um euer geliebtes Handy nicht durch elektrostatische Ladung zu zerstören... außerdem vorher bitte den Strickpulli ausziehen, kurz an die Heizung fassen zum entladen und den Kaffee weeeeeiiiiit weg stellen!

Ich gehe jetzt mal davon aus, das jeder der sein Handy zerlegen kann vorher in der Lage ist seine microSIM Karte, die microSD, den Akkufachdeckel und den Akku zu entfernen.


(Bild 2)
(klick mich und ich werde groß)

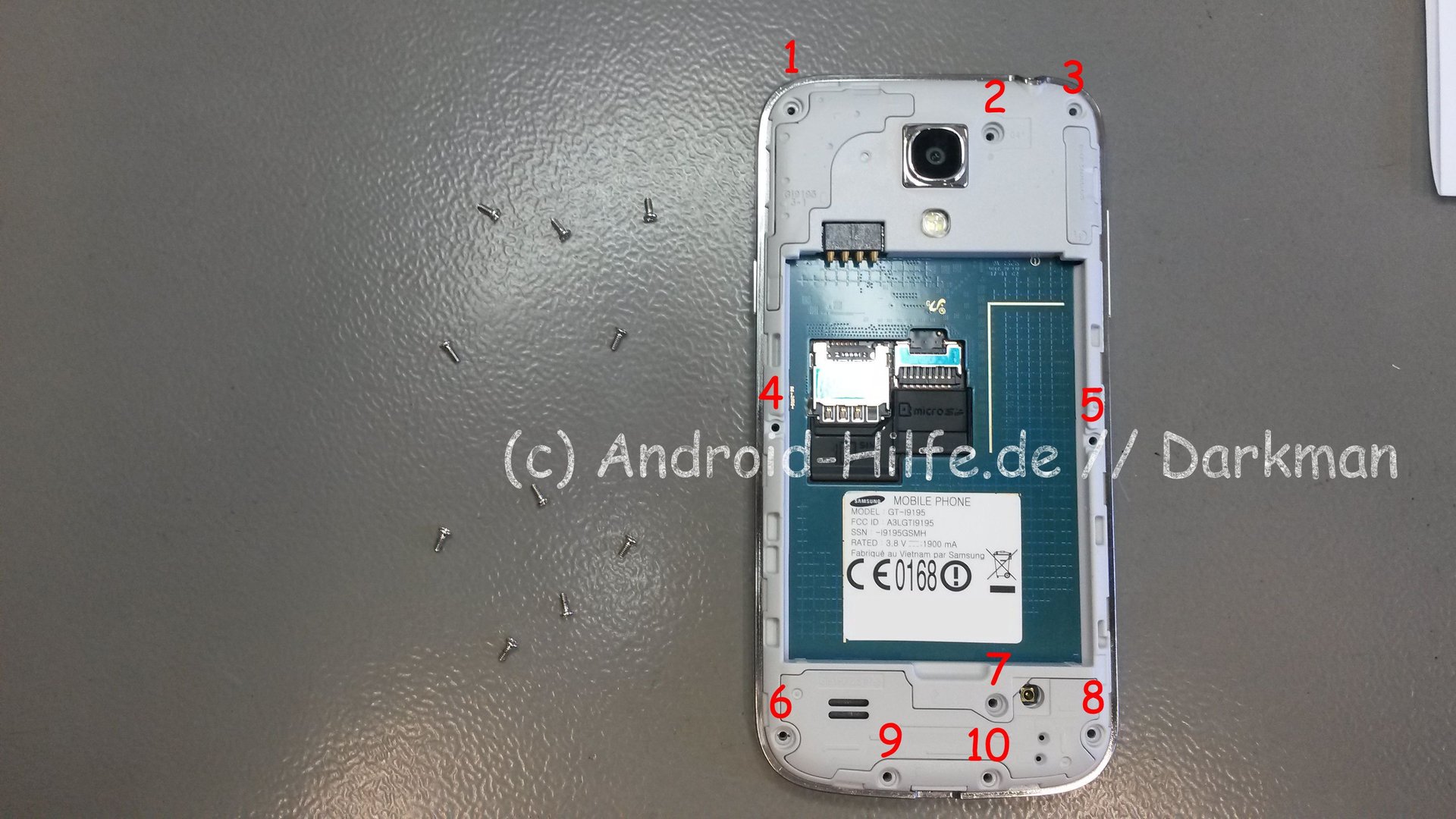

Alle Kreuzschrauben (10 Stück) mit dem Schraubendreher lösen und am besten in der Nähe sauber plazieren. Die Reihenfolge wie Ihr sie aufschraubt ist egal... auch beim zuschrauben nachher spielt es keine Rolle. Ihr solltet die Schrauben aber immer wieder an der ursprünglichen Stelle wieder einschrauben. Daher ist die Lösung mit sauber hinlegen eine sicherlich gute Idee ;)



(Bild 3)
(klick mich und ich werde groß)

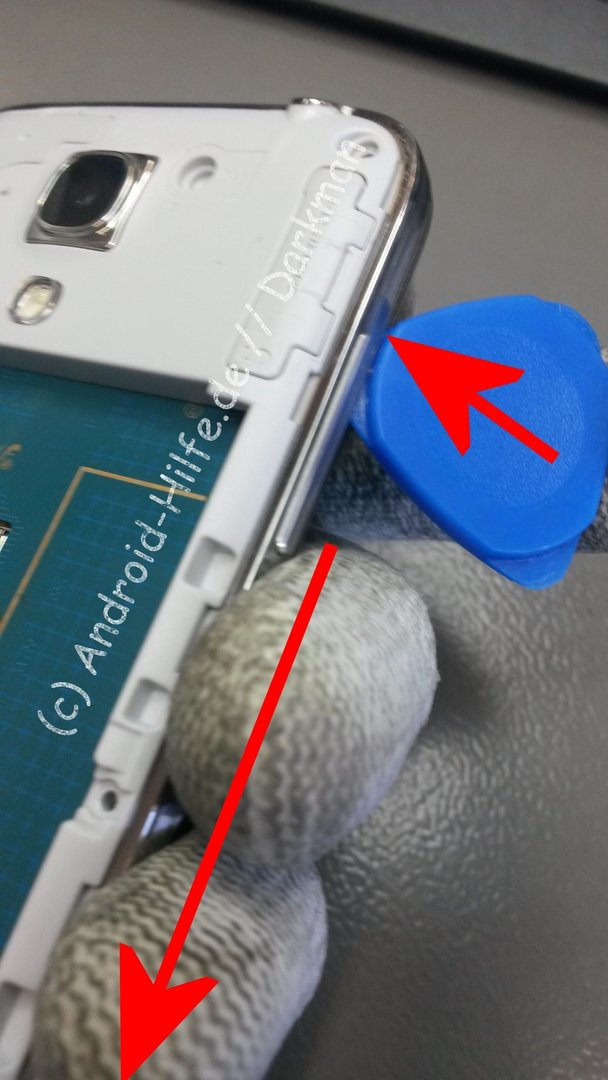

Nun beginnen wir mit einem Plastikkeil (möglichst dünn) oben Rechts an der Seite und vorsichtig zwischen Displayrahmen und Rückschale einzuarbeiten. Dann den Keil nach unten ziehen und dabei das Gehäuse lösen.



(Bild 4)
(klick mich und ich werde groß)

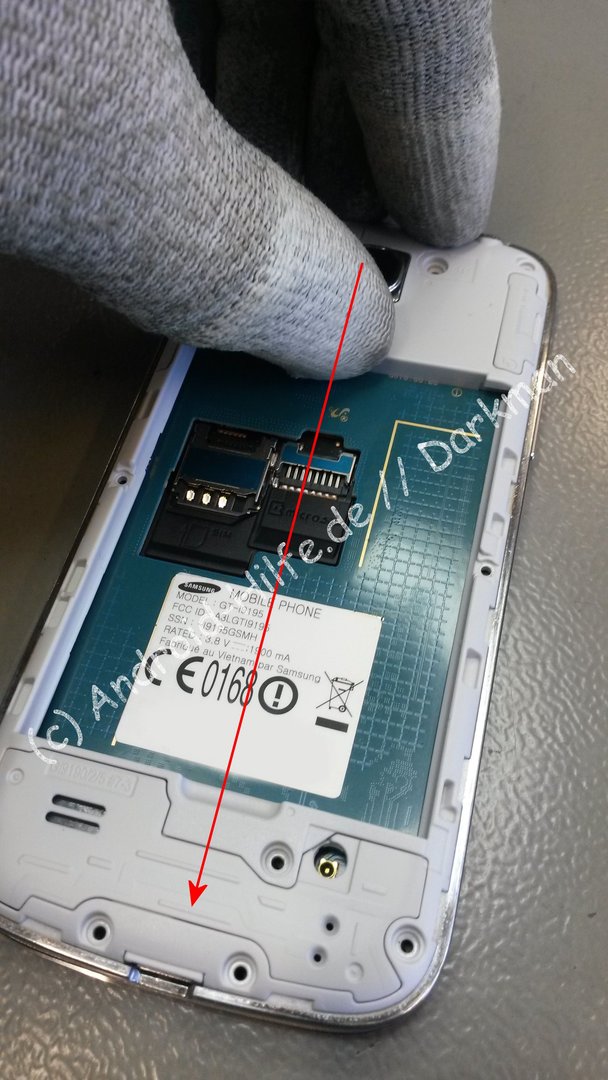

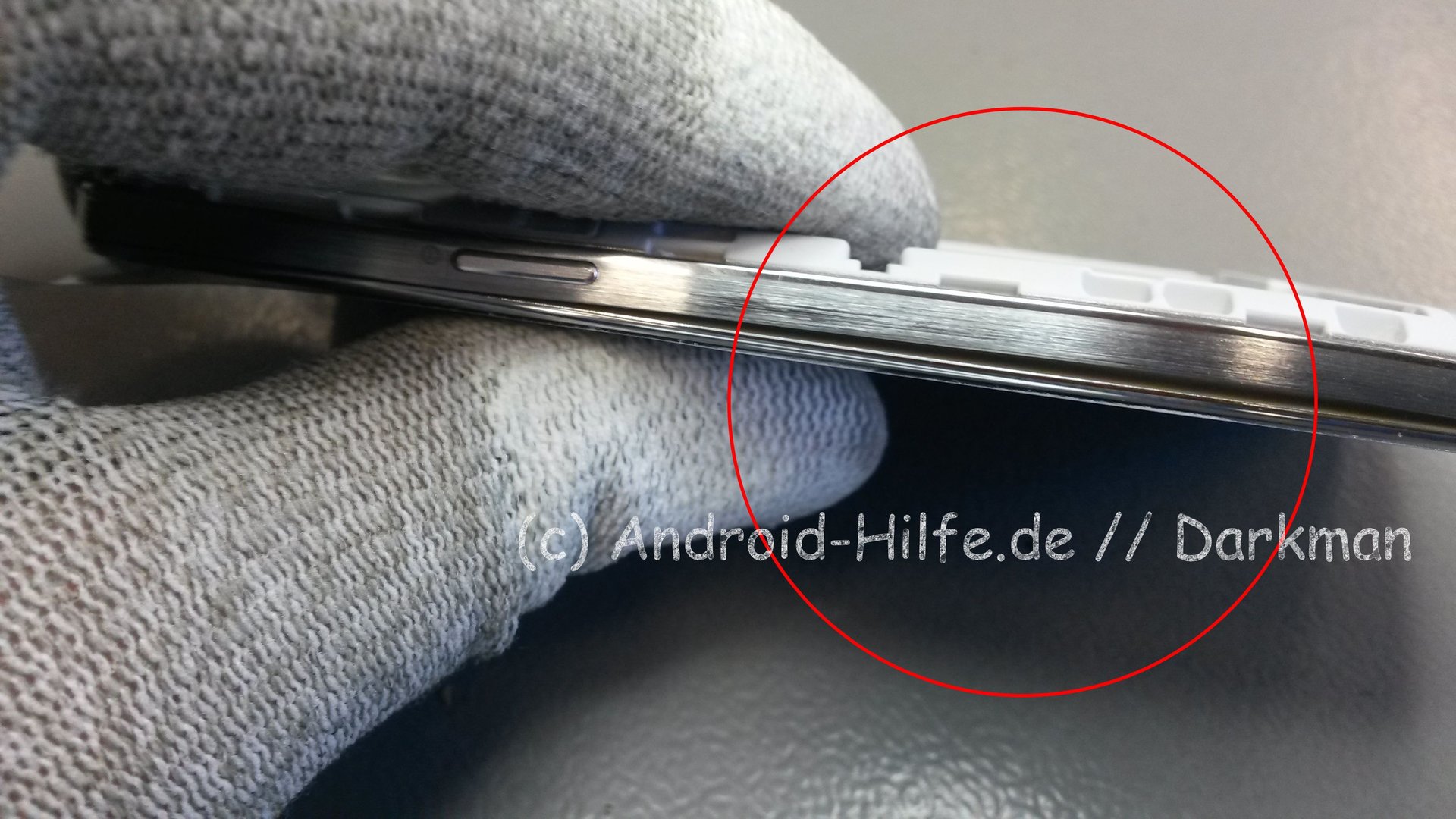

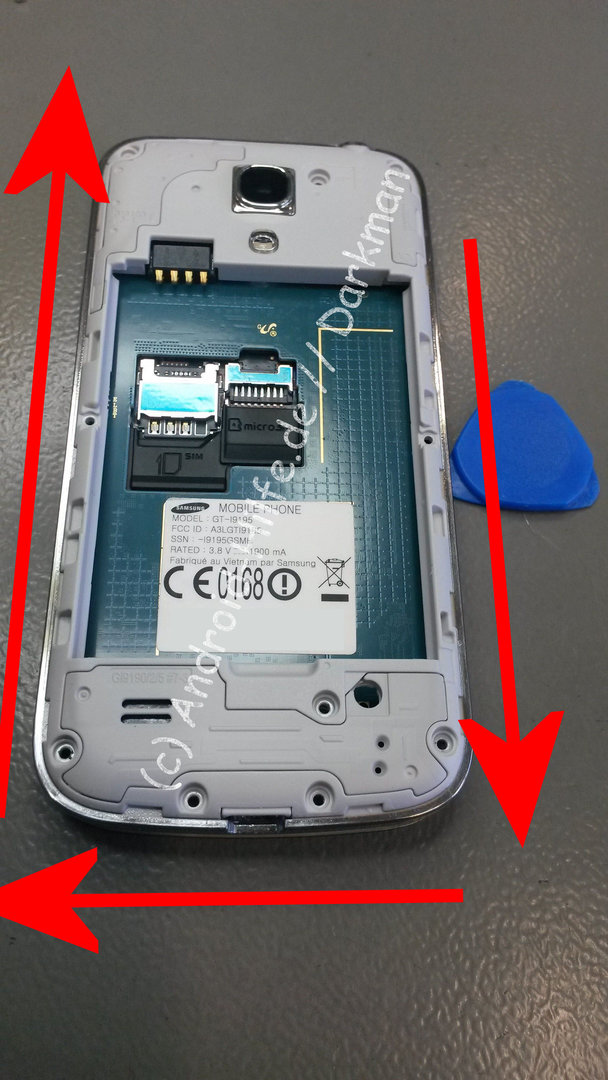

Dann in der gezeigten Reihenfolge das Gehäuse komplett lösen.



(Bild 5)
(klick mich und ich werde groß)

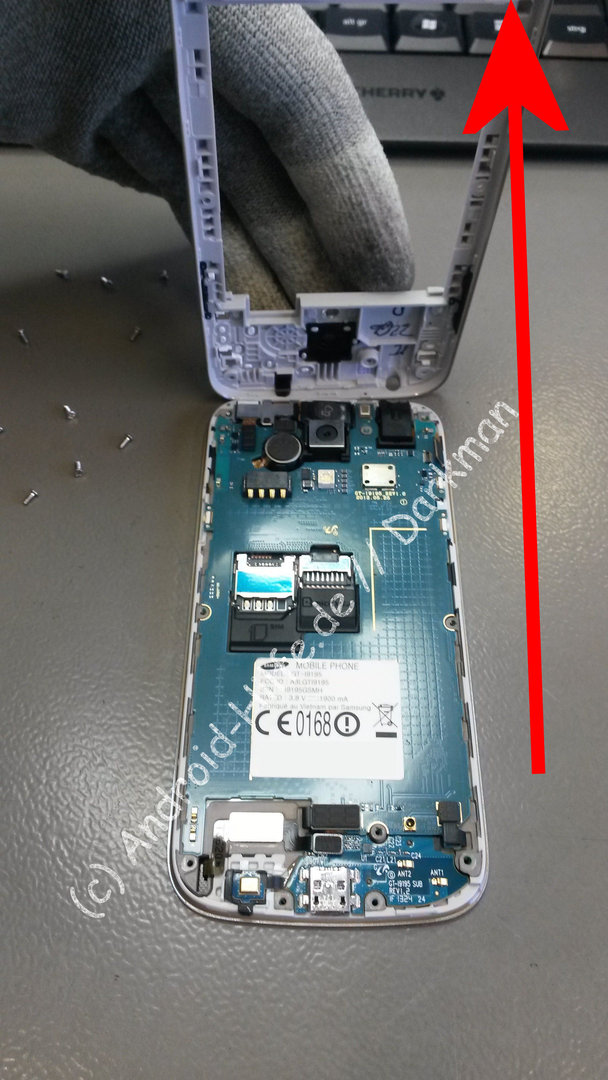

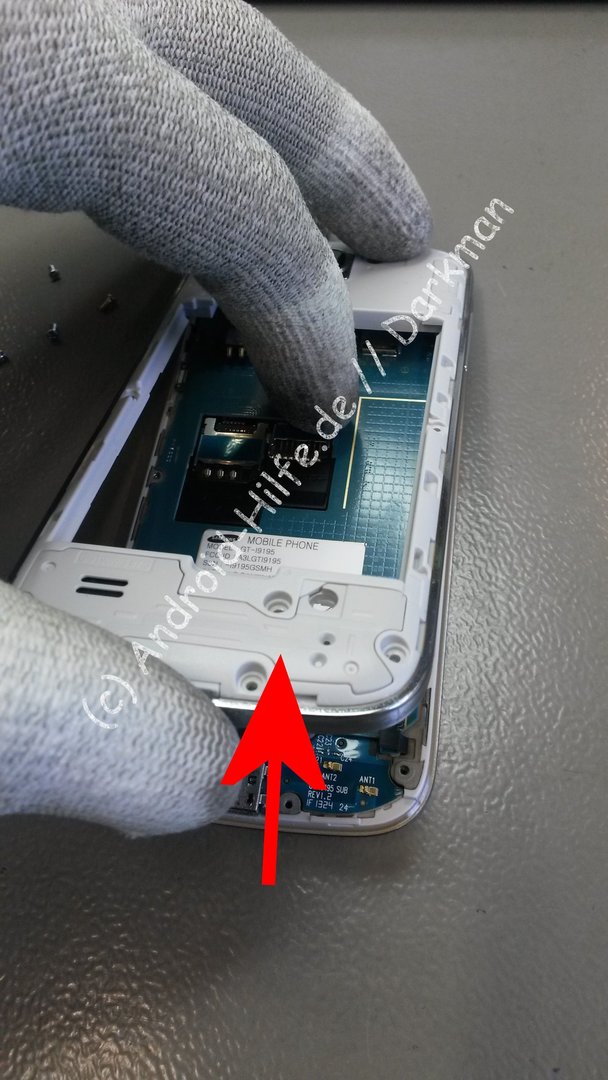

Danach kann man es nach oben wegklappen.



(Bild 6)[
(klick mich und ich werde groß)



(Bild 7)
(klick mich und ich werde groß)

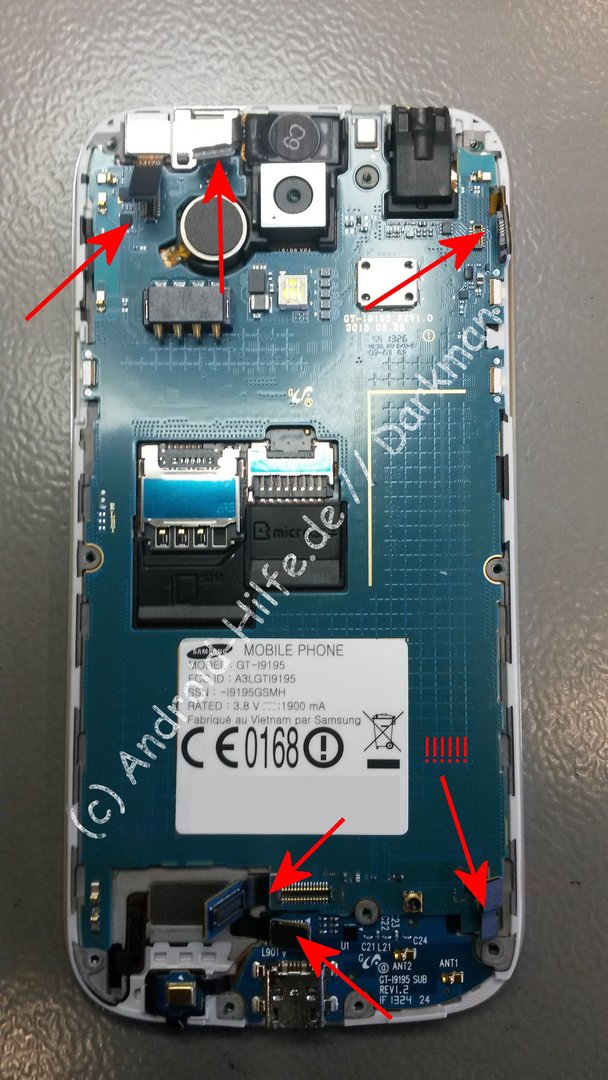

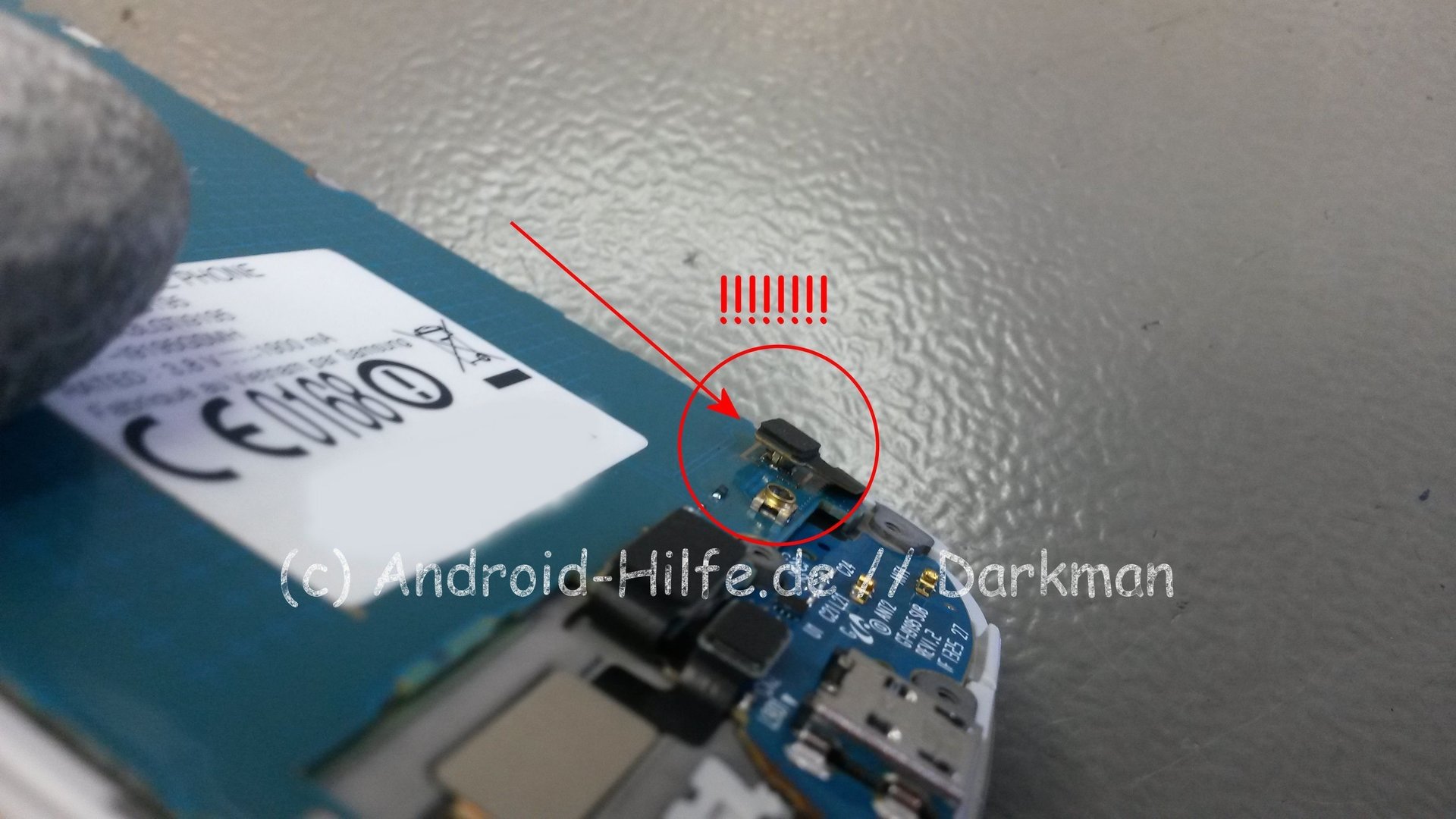

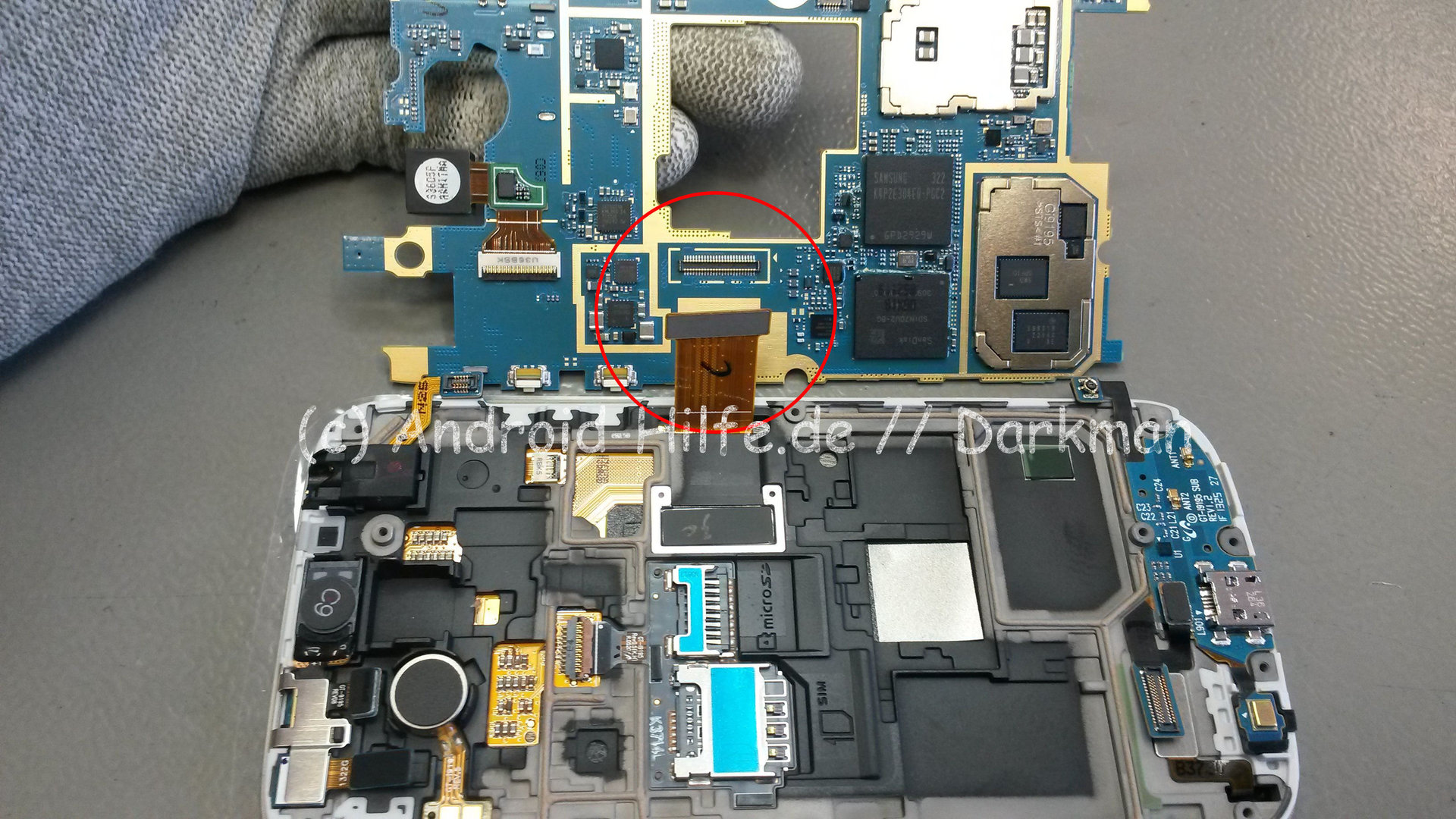

Nun die hier gezeigten Connectoren lösen! Unten Rechts solltet Ihr besonderst vorsichtig vorgehen! Das ist Koaxflex die für eure gute Netzversorgung verantwortlich ist!



(Bild 8)
(klick mich und ich werde groß)

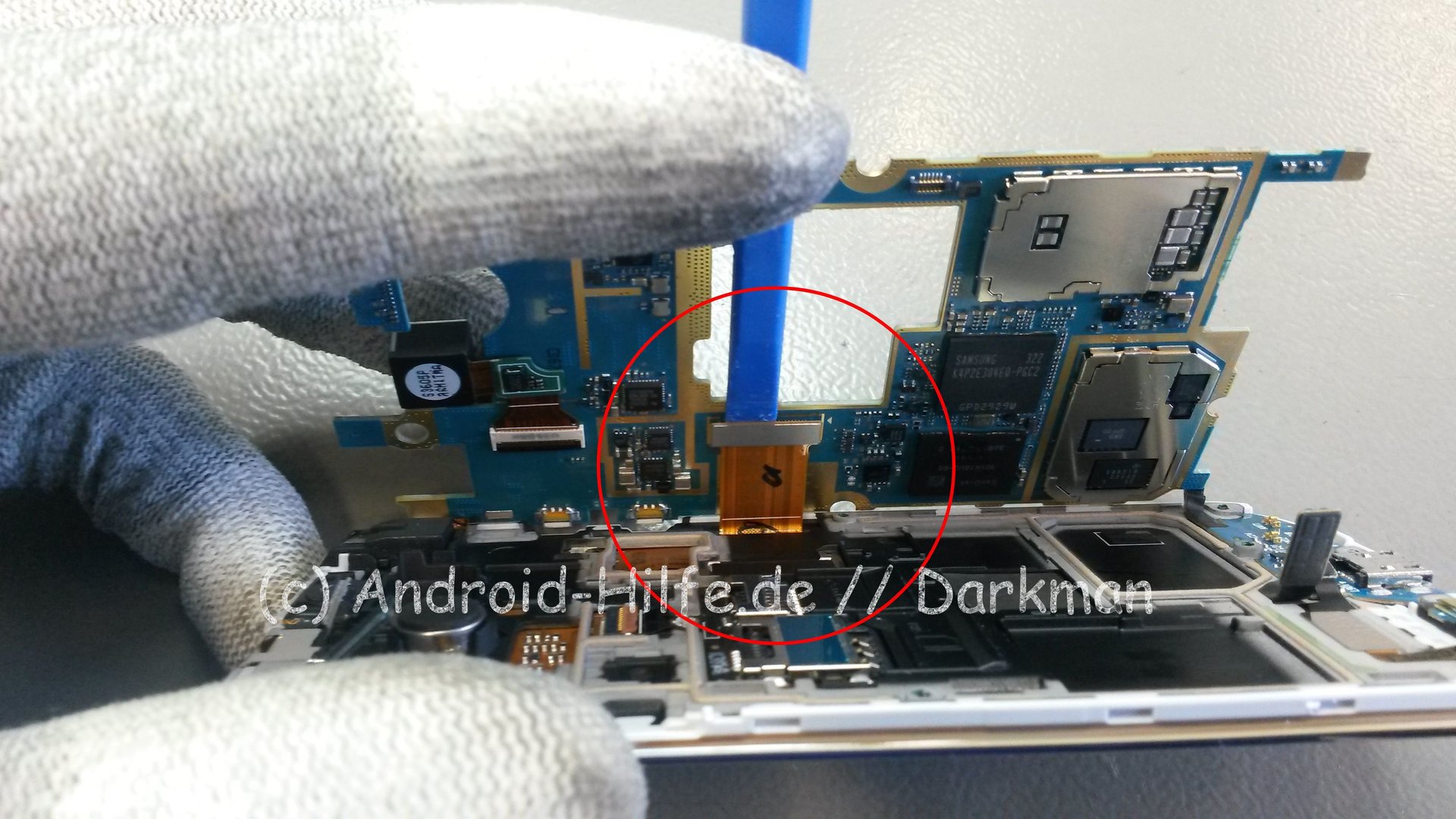

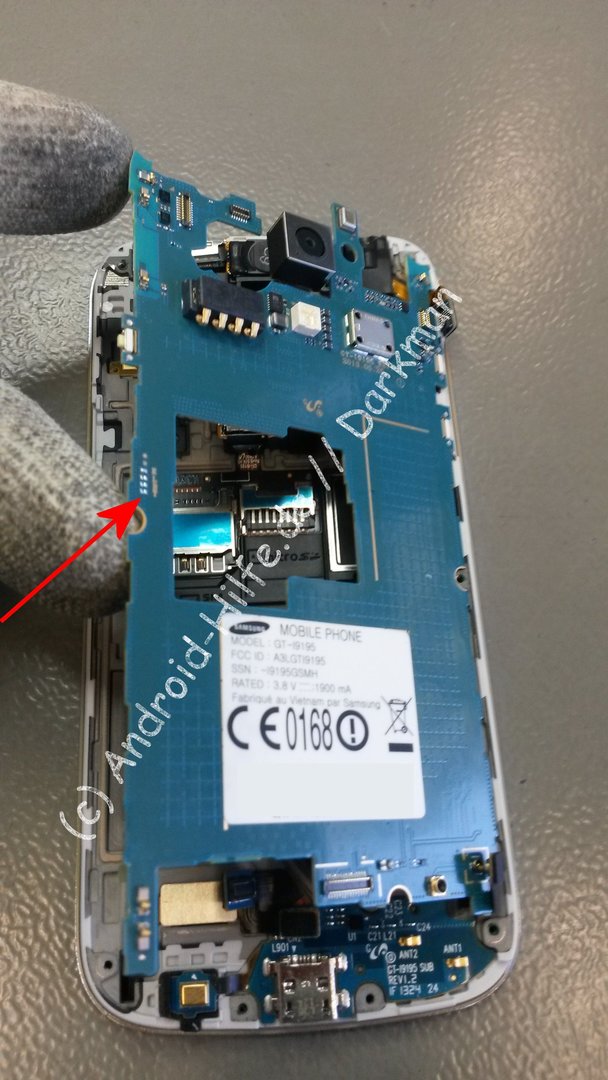

Dann die Platine LINKS anheben und ihr seht die Flex vom Displaymodul!



(Bild 9)
(klick mich und ich werde groß)

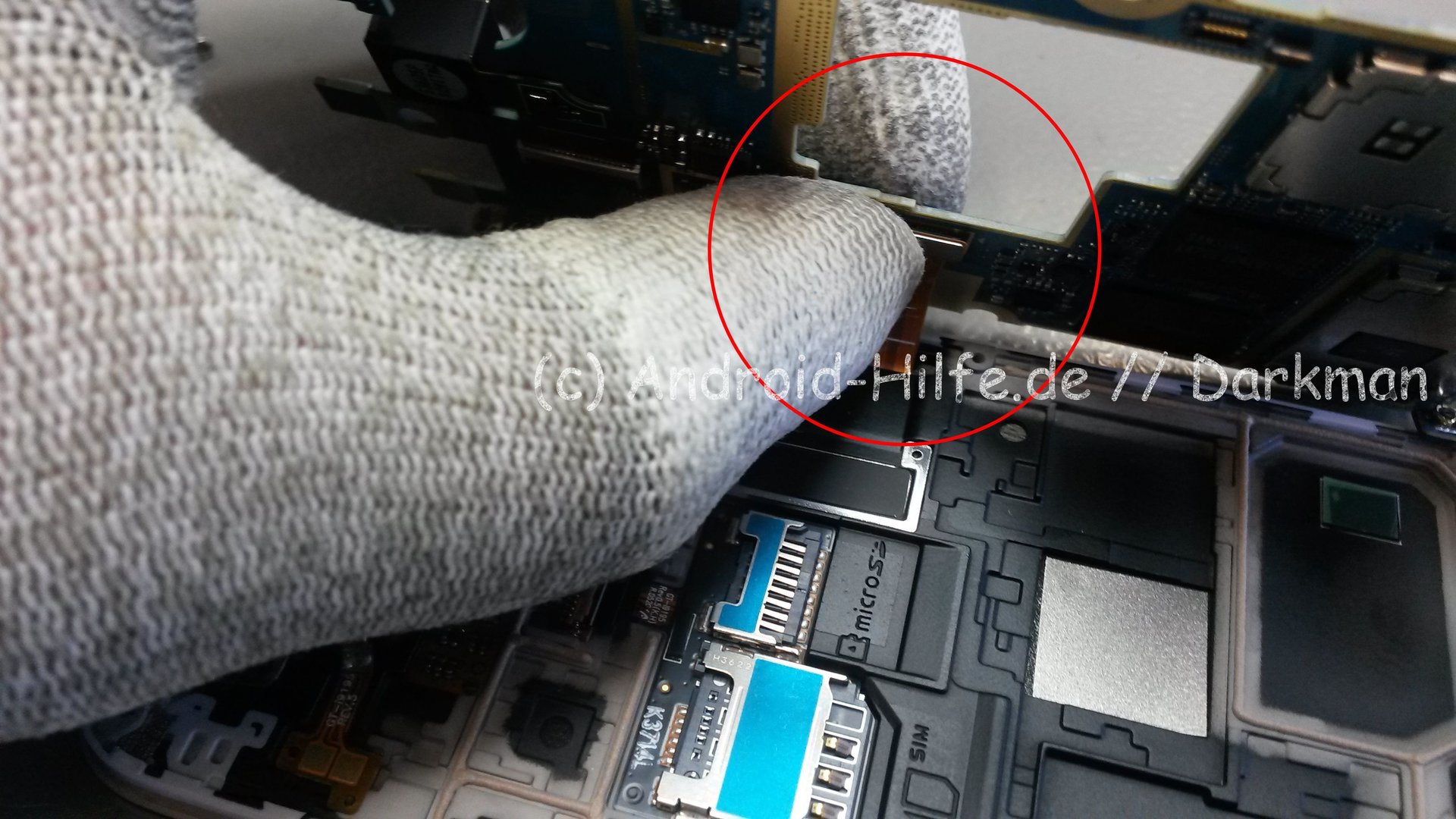

Diese dann vorsichtig lösen.



(Bild 10)
(klick mich und ich werde groß)

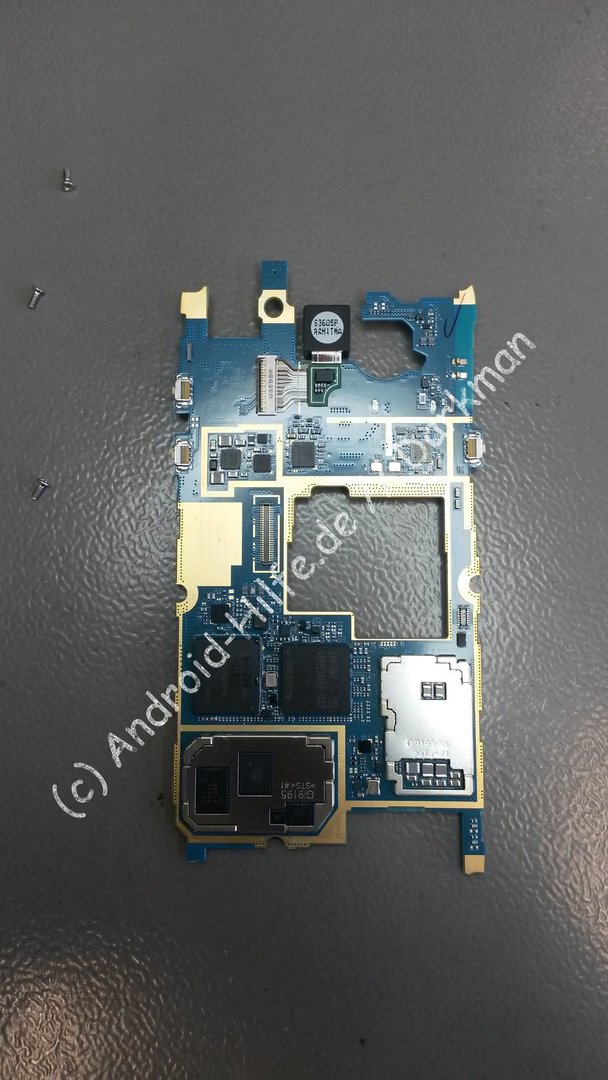

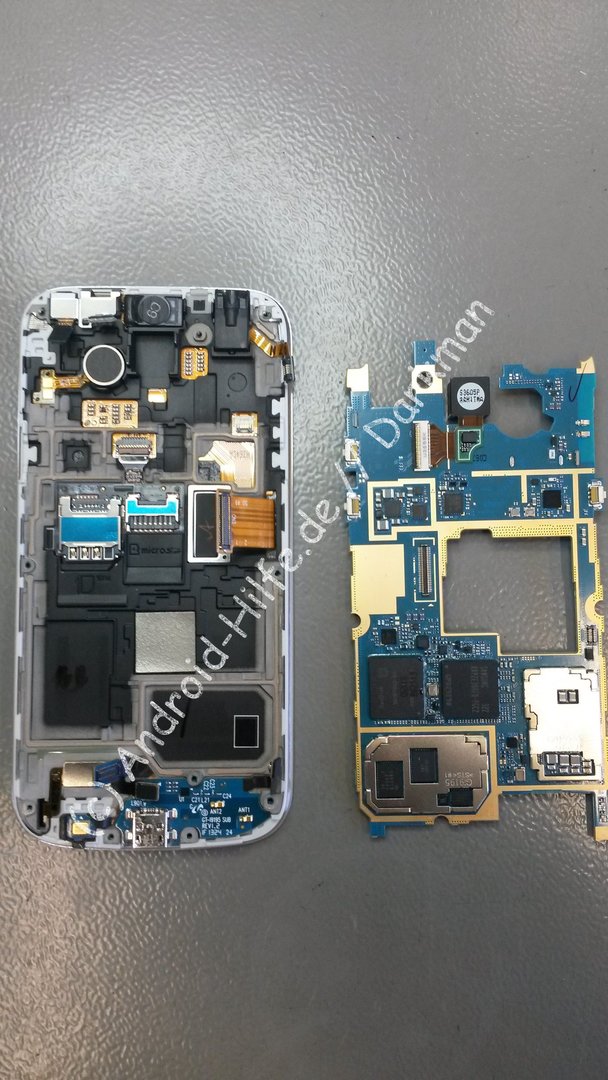

Danach kann man die Platine aus dem Modul nehmen. Und ist quasi fertig. Bei meinem neuen Modul sind alle Bauteile schon vormontiert (Vibra, Lautsprecher usw...)

Sollte das bei euch nicht der Fall sein so könnt ihr diese Module auch sauber rauslösen. Der Vibra ist geklebt und die Frontkamera + Lautsprercher



(Bild 11)
(klick mich und ich werde groß)



(Bild 12)
(klick mich und ich werde groß)

Wer sich diese beiden Bilder angesehen hat, dem ist sicherlich aufgefallen das der SIM Karten Slot und der MicroSD Slot im Displaymodul verbaut wurden! Solltet Ihr also Probleme mit der SIM Karte oder der Speicherkarte haben, muss das komplette Displaymodul erneuert werden.



Nun beginnen wir wieder mit dem Zusammenbauen:

(Bild 13)
(klick mich und ich werde groß)

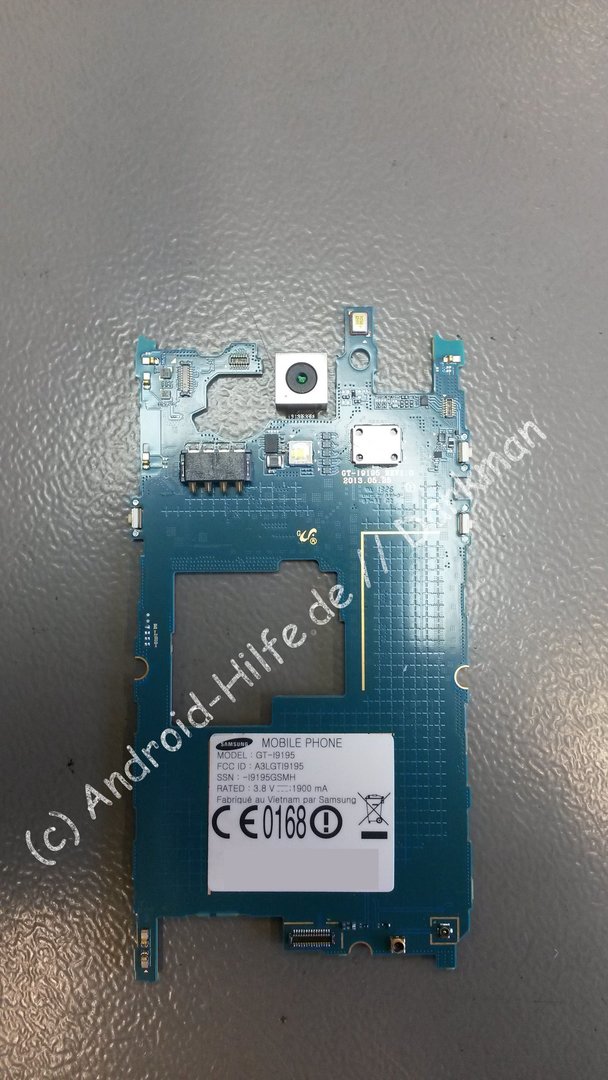

Die Platine in Position bringen.....



(Bild 14)
(klick mich und ich werde groß)

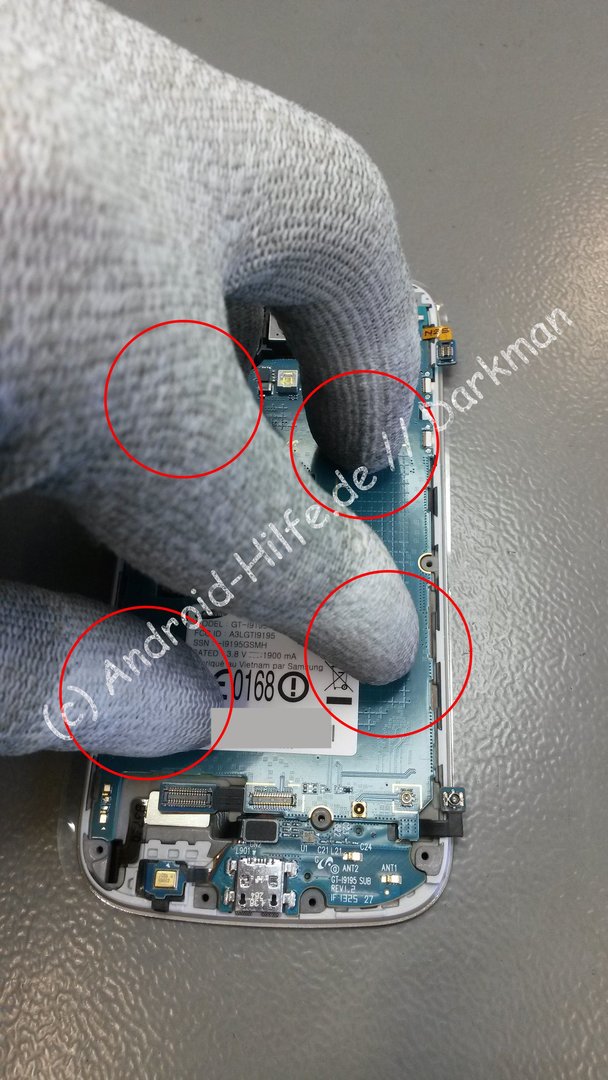

Und mit den Finger zart zusammen drücken das die Flex sauber auf dem Connector sitzt!



(Bild 15)
(klick mich und ich werde groß)

Dann die Platine auf das Displaymodul auflegen und etwas andrücken.



(Bild 16)
(klick mich und ich werde groß)

Jetzt wieder alle Connectoren und Flexe fest machen die Ihr im Bild 7 gelöst habt.
Bitte beim aufdrücken der Koaxflex besonderst vorsichtig vorgehen.



(Bild 17)
(klick mich und ich werde groß)

Das Cover wieder von oben nach unten auflegen und andrücken.



(Bild 18)
(klick mich und ich werde groß)

Mit den Fingern rund um das Gehäuse gehen und überall das Gehäuse zusammendrücken. Auf dem Foto sieht man wie es NICHT aussehen sollte ;) an dieser Stelle dann nochmal zusammen drücken.



Nun einmal testen ob es auch wirklich funktioniert!!! :D

(Bild 19)
(klick mich und ich werde groß)

Und ja das sieht sehr schön aus :D

Das wars auch schon mit der heutigen Bastelecke! Ich hoffe ich konnte dem ein oder anderen Unentschlossen helfen bzw euch einen Einblick in das Galaxy S4 Mini bieten.


Für Kritik und Anregung bin ich natürlich immer offen und werde den Thread nach und nach mit Erfahrungen pflegen und auf Fragen Antworten.


Bei Fragen stehe ich euch gerne zur Verfügung!




Sollte ich euch mit diesem Thread geholfen haben, würde ich mich sehr über ein
sehr freuen.... Oder spendet mir ein Kaffee / EnergyDrink :D



attachment.php










Zuletzt bearbeitet:
  • Danke
Reaktionen: PINTY, 327203, magicw und 12 andere
Chancelog:


01.10.2013
  • Reparaturanleitung erstellt

Danke für die Anleitung. Schön gemacht. Kannst du mir einen Tipp geben wo man an Ersatzteile ran kommt?

Hallo,

die Anleitung ist super! Danke vielmals.

Ich habe die Anleitung genutzt um einen Display-Schaden zu beheben (heruntergefallenes Telefon) und habe jetzt das Problem, dass weder Bluetooth noch WLan funktionieren. Alle anderen Funktionen wie Display, Touch, Telefonieren, Internet über Mobilfunktnetz, NFC, Vibration, beide Kameras und Co. sind getestet und funktionieren.

Welches Modul müsste hierfür ausgetauscht werden oder wie kann ich testen wo dieses Problem auftritt?
Würde der Austausch bspw. von GH96-06311A Samsung GT-I9195 Galaxy S4 Mini - Antenne + Lautsprecher oder 3705-001708 Samsung GT-I9195 Galaxy S4 Mini - BTB Connector Koaxial Sockel helfen?

(Vor dem Fall funktionierte beides, danach konnte ich auf Grund des Zerstörungsgrades dies nicht testen.)

Vielen Dank

Torsten

Hast du mal geprüft ob dieser Connector sauber sitzt und die Buchse auf der Platine nicht beschädigt ist?



Unten Rechts bei den vielen !!!!!

Und daneben sind zwei PINs ANT1 & ANT2 ob diese nicht zu flach gedrückt sind...

Hallo Darkman,

für mein Laienauge sieht der Adapter unbeschädigt aus. Er sitzt richtig und die Kontakte Ant1 und Ant2 (sowie die Kontakte auf der rechten Seite unten) sitzen eigentlich hoch genug (trotzdem weiter hochgedruckt, beim Wiederöffnen waren diese herabgedrückt).

Wäre dies GH59-13379A Samsung GT-I9195 Galaxy S4 Mini - Micro USB Flex-Kabel + Mikrofon das richtige Ersatzteil?

Beste Grüße

Torsten

Ja! Das wäre die einzigste Möglichkeit...... die Platine könnte beim ablösen etwas zu stark geknickt worden sein.

Bluetooth und WLAN lässt sich aber aktivieren nur findet nichts?

Hallo Darkman,

WLAN und Bluetooth lassen sich nicht wirklich aktivieren, beim Versuch die Slider auf ON zu schieben wird nach kurzer Zeit (WLAN recht schnell, Bluetooth dauert etwas länger) wieder auf OFF zurückgestellt.

Ich probiere es jetzt mal mit dem Austausch aus und schaue mal was passiert.

Danke für die Hilfe!

Beste Grüße

Torsten

Hi! Das ist ein Software Problem und hat nichts mit der Hardware zu tun!

Flashe die Firmware neu das sollte helfen.

Hmm, warum sollte es ein Software-Problem sein? WLAN und Bluetooth gingen bis zum Display-Schaden, danach nicht mehr.

Ein Software-Update (noch ist die Orignial-Software von Samsung installiert) habe ich durchgeführt, dies führte zu keiner Änderung. Eine Neuinstallation ist noch nicht umsetzbar.
Edit: Die SIM-Karte wird erkannt und hierüber funktioniert das Internet und Telefonieren unproblematisch.

Danke für die prompten Antworten!

Zuletzt bearbeitet:
Ups hatte die Beiträge vorher übersehen SORRY.... okay ja versuchs mal mit dem Tausch und sag bescheid!

Wlan und Bluetooth lässt sich nicht aktivieren ist beim S4 ein Problem des Modems. Das hatte mich zu meiner Aussage verleiten lassen. Vergiss es wieder ;)

Hallo Darkman,

leider hat weder der Ersatz des Bauteils noch das Einspielen von CM11 eine Änderung bezüglich der WLAN und Bluetooth-Verfügbarkeit ergeben. Gleiches Verhalten weiterhin, WLAN Slider auf ON -> kurzen Moment später wieder auf OFF; Bluetooth ebenfalls, nur das der Momemt bis zum Zurückstellen etwas länger ist.

Irgendeine Idee oder einen Tipp?

Beste Grüße

Torsten

Deine IMEI Nr. wird dir bei der Eingabe *#06# noch korrekt angezeigt?

Hast du ein EFS Backup?

Welche genaue Stock Firmware Version hattest du vorher drauf?

Ansonsten bist du dir sicher das dein neues Displaymodul auch für das I9195 ist und nicht für ein I9190? Hast du die Originale Samsung Artikel-Nr. des Displaymodules das du verbaut hast?

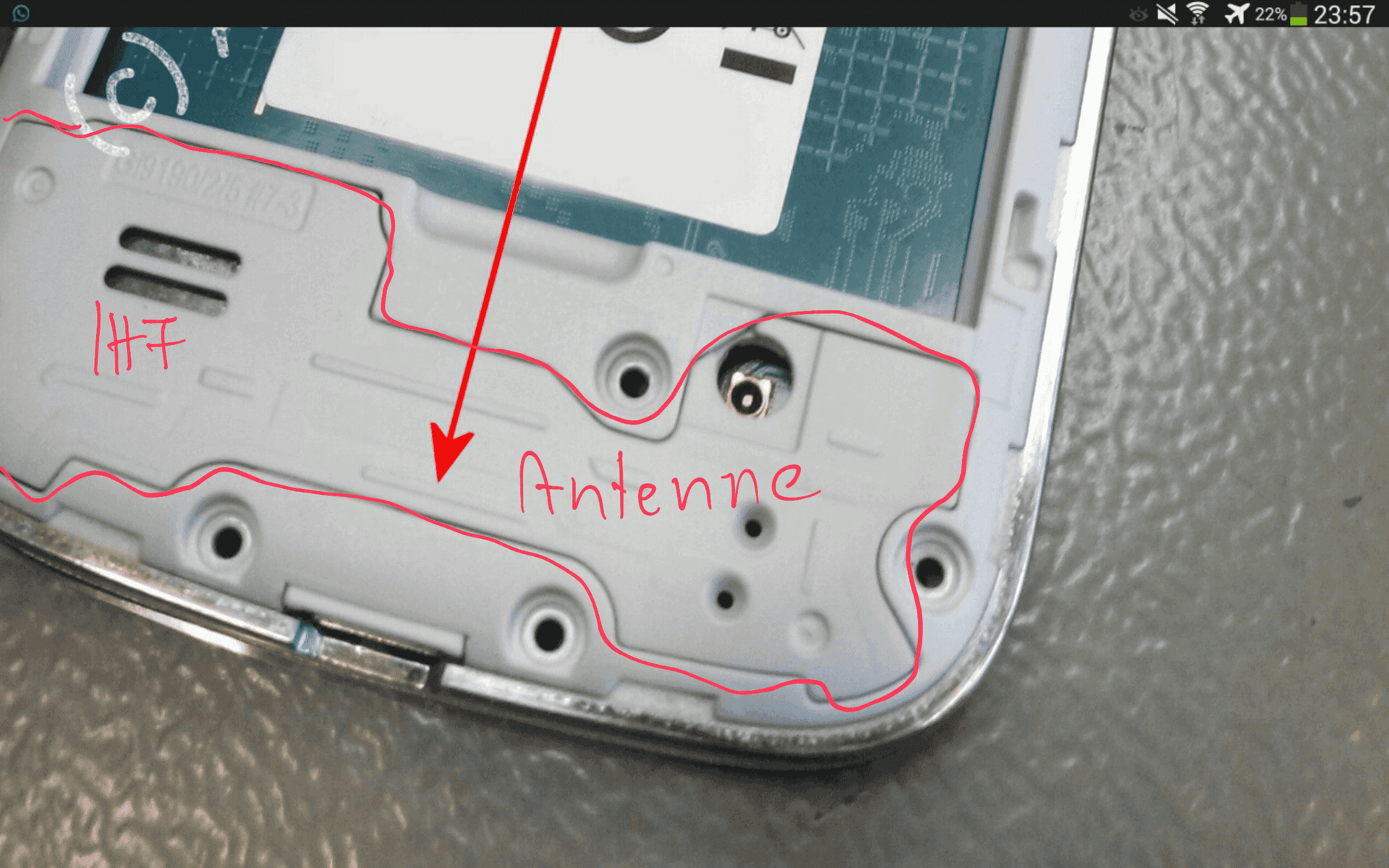

Ja das passt! Mit einem Bild kann ich nicht dienen aber das Teil ist in der Rückschale als nur die Schrauben raus und dann das Teil aus dem Back Cover rausnehmen


Anhänge

  • 2014-01-17-23-57-54.png
    944,2 KB · Aufrufe: 7.265
Zuletzt bearbeitet:
Hi

Also brauch ich das Handy nicht komplett auseinander nehmen wie es ab Bild 3 beschrieben ist sondern nur die Schrauben raus machen und das Modul rausnehmen mit Plastikkeil?

Alles bis inklusive dem Bild Nr.6 musst du machen! Danach das Modul austauschen und wieder zusammenbauen.

Hi

Ich hab den Lautsprecher erfolgreich gewechselt

  • Danke
Reaktionen: Darkman
Da ich nirgends einen Knopf bzw. eine Schaltfläche fürs Danke-Sagen auf der Seite finde, sage ich Dankeschööön auf diesem Wege :rolleyes2::biggrin:

  • Danke
Reaktionen: Darkman
