Galaxy S4 GT-I9500 & GT-I9505 Reparaturanleitung
Willkommen in der heutigen Bastelstube... heute lernen wir, wie wir unser neues Galaxy S4 so auseinanderbauen und wieder zusammenbauen das es anschließend auch noch funktioniert...
Vorne weg übernehme ich natürlich keine Haftung für die Schäden die an eurem Handy entstehen sollten. Lest euch die Anleitung gut durch bevor ihr euer Handy zerlegt und dann sollte auch nichts passieren....
Jeder der zwei linke Hände, keine Geduld oder keine ruhige Minute hat, sollte die Finger davon lassen und es lieber jemandem überlassen der Ahnung davon hat!
Mit gutem Werkzeug kann man vieles richtig machen! Mit schlechtem und billigen Werkzeug kann man vieles kaputt machen oder sich unnötig die Nerven verbrauchen... Von daher empfehle ich euch natürlich nur qualitatives Werkzeug zu nutzen oder günstiges!! Aber bitte kein BILLIGES
Los gehts:

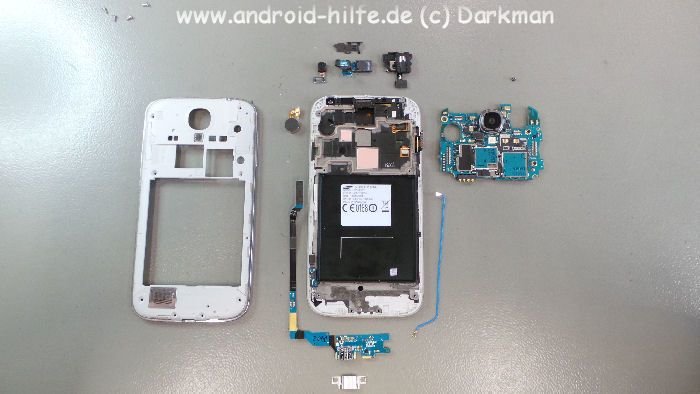

(Bild 1)
Benötigtes (ich empfehle es zumindest!!) Werkzeug:
- Erdungsband
- Handschuhe (nicht zwingend aber zu empfehlen)
- Wiha Phillips-Schraubendreher PH00 x 40 oder PH000x40
- Plektron oder Plastikhebel Werkzeug
- saubere und fusselfreie Unterlage
Erdungsband solltet ihr nutzen um euer geliebtes Handy nicht durch elektrostatische Ladung zu zerstören... außerdem vorher bitte den Strickpulli ausziehen, kurz an die Heizung fassen zum entladen und den Kaffee weeeeeiiiiit weg stellen!
(Bild 2)

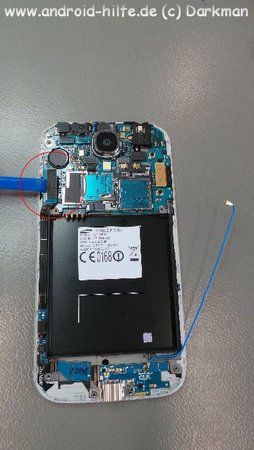

Ich gehe jetzt mal davon aus, das jeder der sein Handy zerlegen kann vorher in der Lage ist seine microSIM Karte, die microSD, den Akkufachdeckel und den Akku zu entfernen.

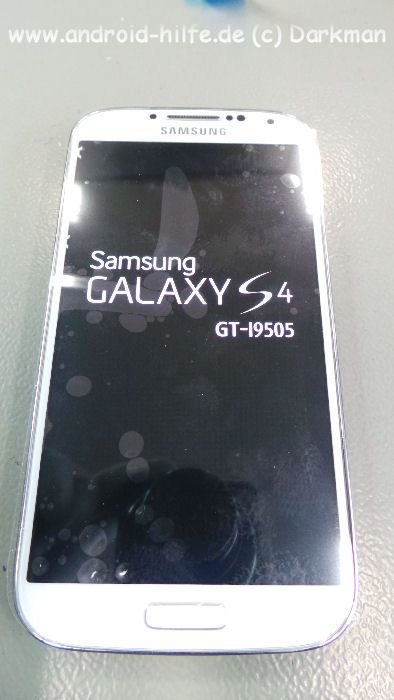

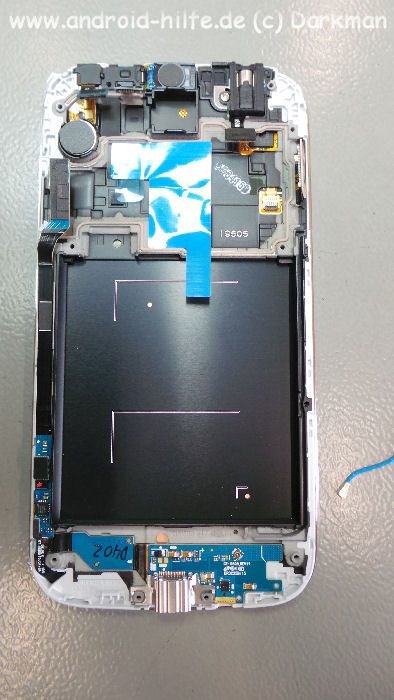

Das ist unser heutiges Objekt! Ein defekes Display und ein gute neues Display
(Bild 3)

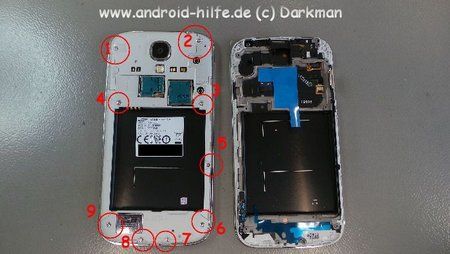

Alle Kreuzschrauben (9 Stück) mit dem Schraubendreher lösen und am besten in der Nähe sauber plazieren.
(Bild 4)
So kommt auch jede Schraube auch wieder an seinen Platz.

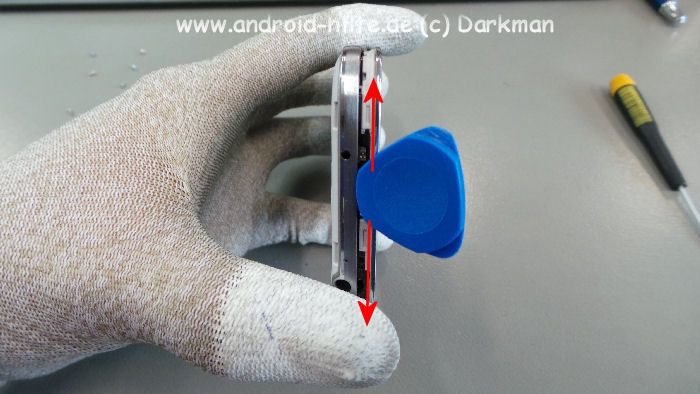

(Bild 5)
(Bild 6)[
(Bild 7)

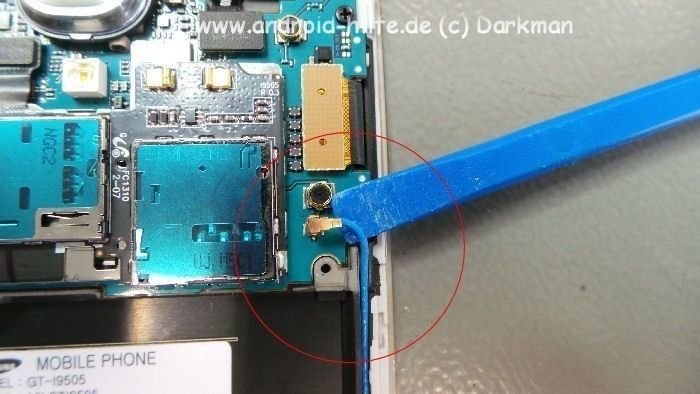

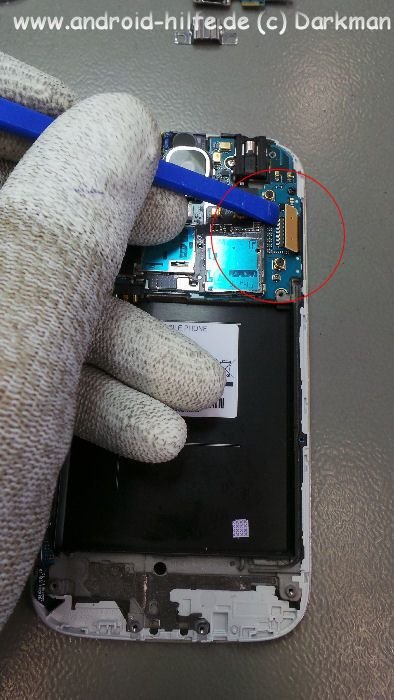

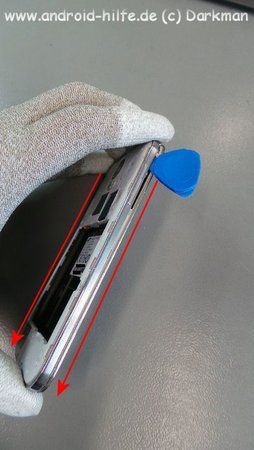

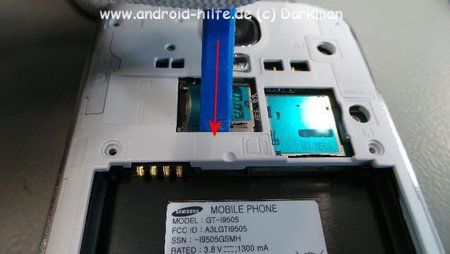

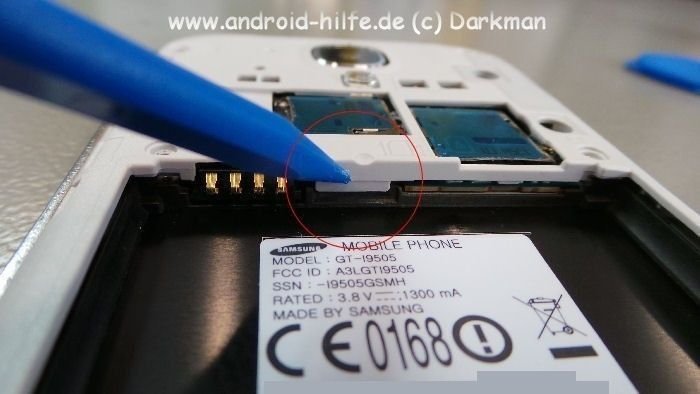

Diese "Nase" wert sich zeitweise etwas ... dann muss man VORSICHTIG mit dem Plastiktool nachhelfen. Aber auf den SD Kartenslot aufpassen!
(Bild 8)
Das sieht gut aus!
(Bild 9)

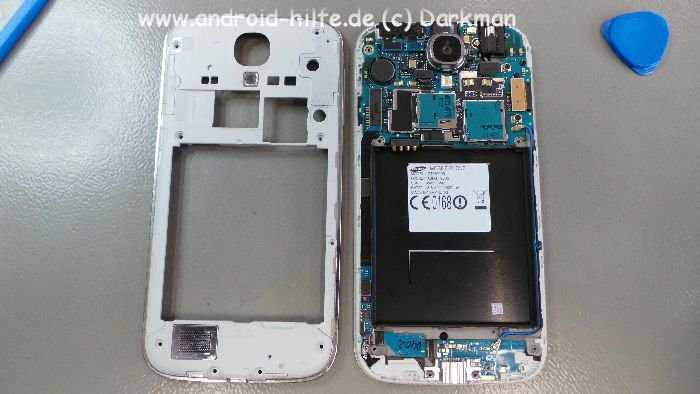

So das wäre dann erstmal geschafft der Rahmen / das Backcover ist entfernt.
(Bild 10)

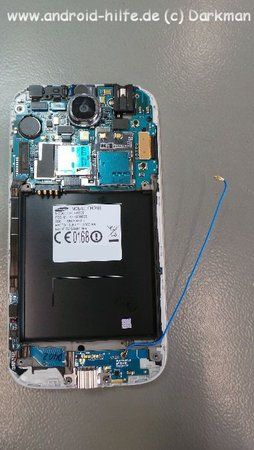

Nun müssen die vielen Kleinteile aus dem Displaymodul entfernt werden. Fangen wir mit dem Koaxkabel an. Vorsichtig an der Buchse abhebeln.
Am besten von der rechten Seite!
(Bild 11)
Das Koaxkabel nicht quetschen / drücken / knicken oder sonst was damit anstellen. Einfach nur vorsichtig ablösen.
(Bild 12)
Connector lösen
(Bild 13)
(Bild 14)
(Bild 15)

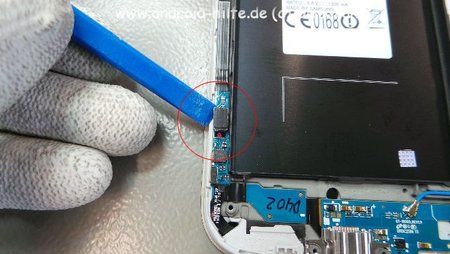

Dieses Bleche ist etwas fummelig zu entfernen. Man sollte dabei aufpassen das man nicht ein umliegendes Bauteil beschädigt.
(Bild 16)
Ich habe die beste Erfahrung gemacht es von der linken Seite abzuhebeln (da sind am wenigsten Bauteile in der Nähe) und dann nach rechts abzunehmen.
(Bild 17)
So siehts doch sauber aus
(Bild 18)

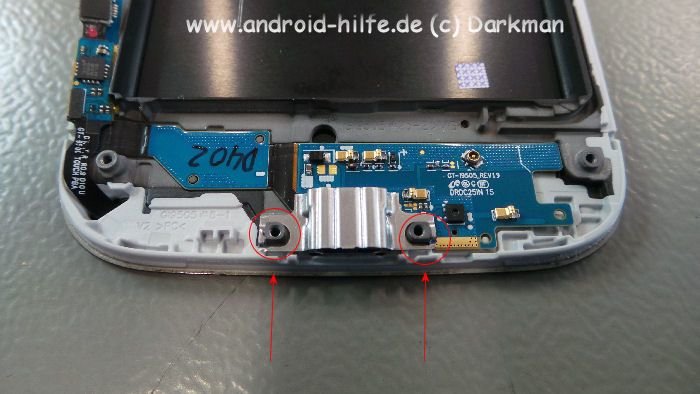

Nun VORSICHTIG die Platine entfernen!!! Diese ist extrem dünn und verbiegt sich sehr leicht. Wenn die Platine zu stark geknickt wird könnten interne Leiterbahnen beschädigt werden.
(Bild 19)
(Bild 20)
(Bild 21)
(Bild 22)

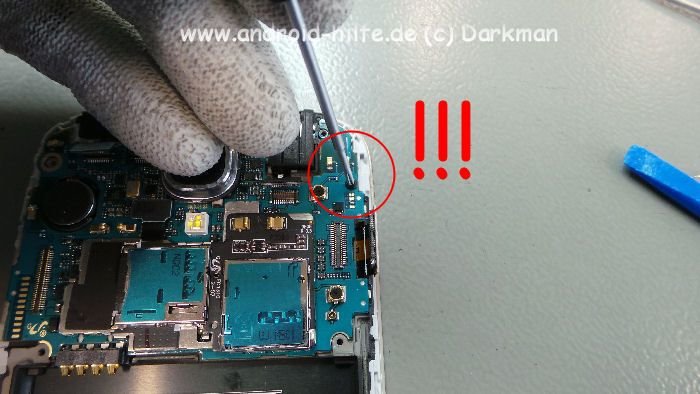

Schraube nicht vergessen!!! Da sie schwarz ist und nicht so auffällt beginnt man gerne mal zu hebeln obwohl die Schraube noch drinn ist
(Bild 23)

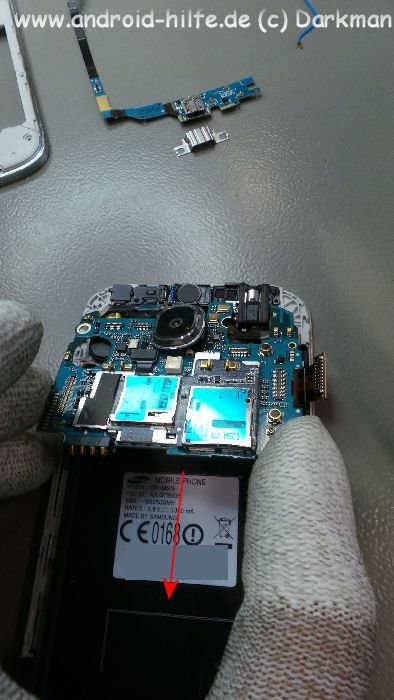

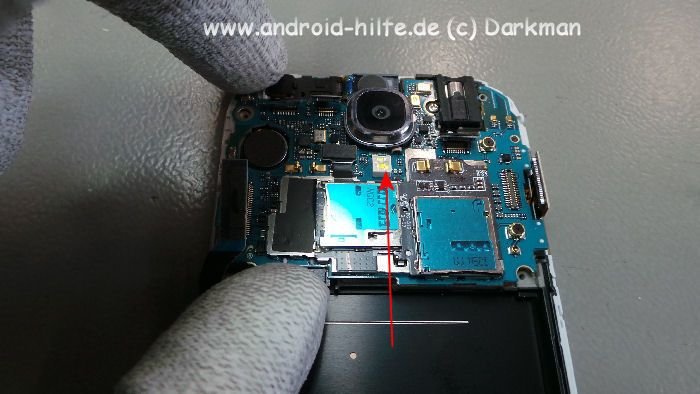

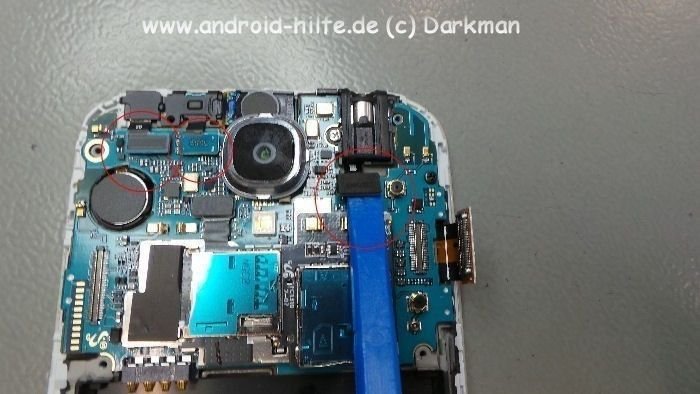

Einmal die große Kamera etwas anheben und dann die Hauptplatine unten anheben und dann sachte herraus ziehen.
(Bild 24)

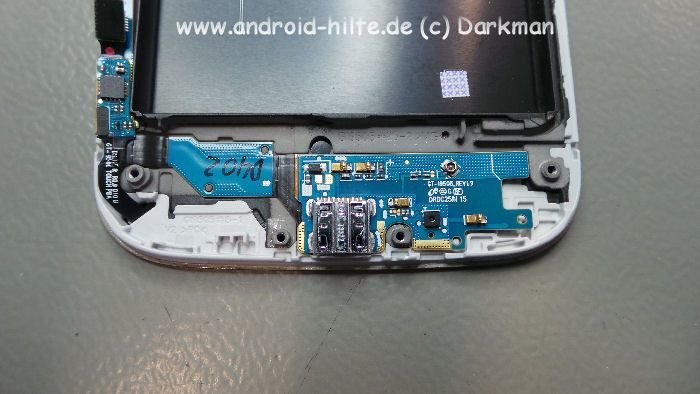

Sieht schon leerer aus oder? Da muss aber noch mehr raus....
(Bild 25)
(Bild 26)

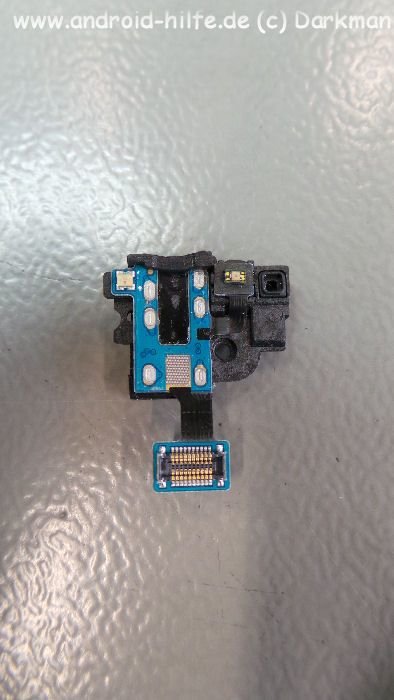

Die Buchse kann man auch mit einem Headsetstecker oder ähnlichem stumpfen Gegenstand herraus nehmen.
(Bild 27)
(Bild 28)

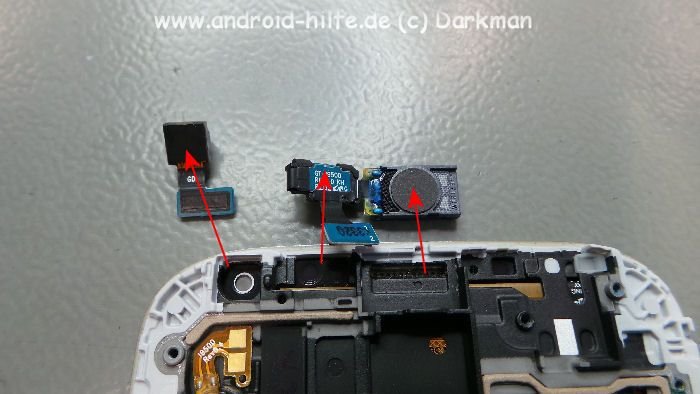

Das ist dir Frontkamera, der Proxy Sensor und der Hörerlautsprecher.
(Bild 29)

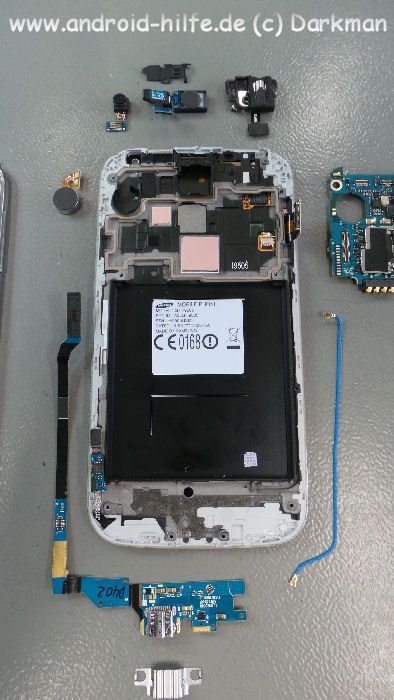

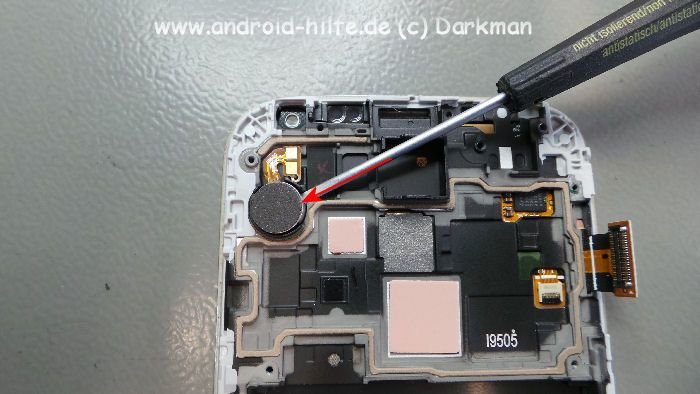

Jetzt noch den Vibrationsmotor entfernen und Ihr seid fertig mit dem "ausschlachten"
(Bild 30)
(Bild 31)
(Bild 32)
(Bild 33)
Zusammenbauen:
Der Zusammenbau ist soweit einfach wieder die Anleitung Rückwärts zu lesen! Auf ein paar Punkte möchte ich jedoch trotzdem noch eingehen....
(Bild 34)
Die blaue Folie oben sachte abziehen!! Die Klebepads sollen im neuen Display bleiben und nicht an der blauen Folie kleben bleiben...
Auch nicht so mit den Finger drauf batschen der so... darunter sind die "Kühlpads". Die sind sehr weich!
(Bild 35)
Wenn die große blaue Folie ab ist ... sind auf den Pads nochmal extra Schutzaufkleber drauf. Sind teilweise schwer zu erkennen!! Diese müssen aber auch zwingend ab! Sonst is nix mit Kühlung usw.
(Bild 36)
Hauptplatine wieder von unten nach oben einsetzen.
(Bild 37)
Die Koaxleitung wieder sauber und VORSICHTIG einsetzen.
(Bild 38)
(Bild 39)
(Bild 40)
Wenn Ihr ein neues Frontmodul verbauen wollte / habt muss nur noch eins getan werden, das Label umkleben! Hier ist bitte äußerste Vorsicht gegeben (dieses Label ist sehr dünn!!! Dünner als bei vorherigen Modellen). Wenn das Label beschädigt oder ganz weg ist besteht 0% Garantie mehr. Wenn das allerdings korrekt ist und ihr gute Arbeit geleistet habt, kann es sein das keiner merkt das ihr selbst das Handy geöffnet hattet. Es gibt keine Indikatoren oder Schraubensiegel.
Also vorsichtig das Label abziehen und an der GENAU gleichen Stellen im neuen Cover aufkleben. Das kann man an sich bedenkenlos machen, denn der Kleber hält trotzdem Bombe
(Bild 41)
Nun einmal testen ob es auch wirklich funktioniert!!!
Das wars auch schon mit der heutigen Bastelecke! Ich hoffe ich konnte dem ein oder anderen Unentschlossen helfen bzw euch einen Einblick in das Galaxy S4 bieten.
Ich denke das alles mit den Bilder in meiner Dropbox hinhaut... auch Rechtschreibfehler sind sicherlich genügend vorhanden.....
Für Kritik und Anregung bin ich natürlich immer offen und werde den Thread nach und nach mit Erfahrungen pflegen und auf Fragen Antworten.
Bei Fragen stehe ich euch gerne zur Verfügung!
