Pumpkin Autoradio AB0127A Kamera Licht leuchtet dauernd?

[Beppy16]

Hallo zusammen.
Ich habe mir das Radio gekauft mit Kamera.
Habe es jetzt auch angeschlossen und habe folgendes Problem.
Sobald das Radio eingeschaltet ist leuchten auch die LEDs der Kamera.
Habe es vorne über das orangene Kabel zum laufen bekommen. Sonst habe ich kein Video Signal bekommen. Wie bekomme ich die LEDs zum laufen nur wenn der rückwärtsgang eingelegt ist?
Die externe Strom Versorgung von der Kamera ist nichtaangeschlossen da sie keinen Einfluss darauf hat.



[Gelöschtes Mitglied 342348]

@Beppy16
Hast du denn einen CAN-Adapter am Radio dran?
Die Kamera wird nämlich vom CAN-Adapter angesteuert.
Wenn nicht, dann musst du die Kamera an die Heckleuchte (Rückwärtsgang-Leuchte) anschließen. Der Trigger die Kamera im Radio zu aktivieren, muss dann über den Schalter am Getriebe oder Schaltgestänge gesteuert werden.



[Beppy16]

Das passiert über den can Bus. Habe vorher immer nur den schwarzen Bildschirm gehabt. Sobald der rückwärtsgang eingelegt wurde.
Das habe ich ja auch immer gedacht das die Kamera den Strom von den Rückfahr Leuten bekommt.



[Gelöschtes Mitglied 342348]

@Beppy16
Mach mal bitte ein paar Bilder von dem Radio-Anschluss. Man sollte die Kabel gut erkennen können.



[Beppy16]

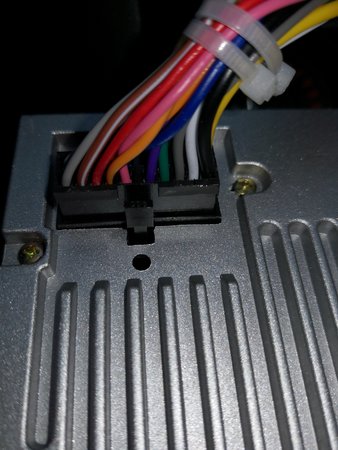

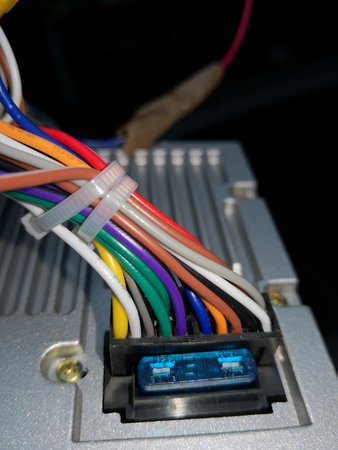

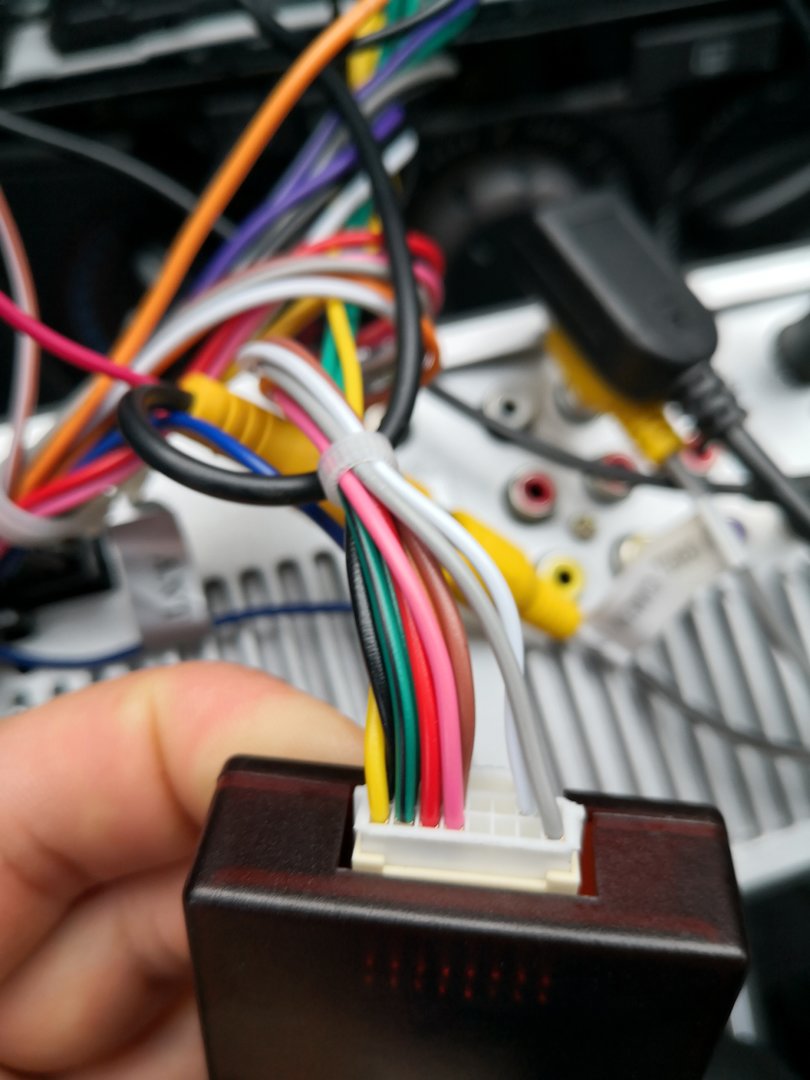

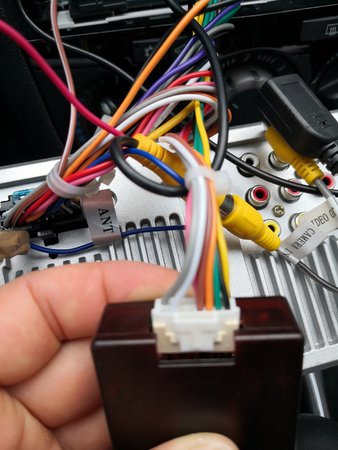

Hoffe du kannst damit was anfangen. Die Kamera funktionierte auch erst als ich das letzte Kabel angeschlossen habe. Letztes Bild.



[Gelöschtes Mitglied 342348]

@Beppy16

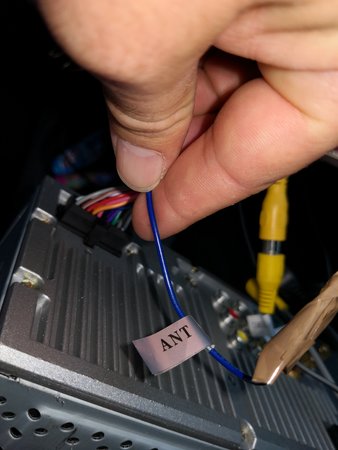

Was machst du da mit dem ANT-Kabel?
Damit legst du Klemme 15 auf die Kamera. Kein Wunder, dass die immer leuchtet.



[Beppy16]

Das habe ich an die Kamera angeschlossen.
Das extra Kabel was da raus kommt nur so bekomme ich auch ein Bild auf das Radio.

Beiträge automatisch zusammengeführt: 28.09.2020

Finde ich auch komisch da es ja eigentlich die Antenne sein sollte.



[Gelöschtes Mitglied 342348]

@Beppy16
Das ist nicht die Antenne, sondern "nur" die Stromzufuhr für einen Antennen-Verstärker, oder automatische Antenne.
Das Kabel hängt am Zündungs-Plus, also an Klemme 15. Das ist in jedem Fall falsch.
Am Radio-Kabelbaum muss noch ein Kable sein, was mit RWK oder Back oder was auch immer beschriftet ist. Wo ist das angeschlossen?
By the way: Auf dem Radio ist ein Schaltplan aufgedruckt. Den könntest du dir ja mal anschauen...



[Beppy16]

Brauch die kamera den den separaten Strom Anschluß?
Ich werde mir das mal anschauen.
Danke für die Hilfe.



[der-Alpi]

Hallo
Das Thema interessiert mich auch. Das kommt bei mir als nächstes dran. Ich habe dazu etwas gefunden:
How to connect the rear car camera
Sieht so aus als müsste man eine Leitung im Kabelbaum anzapfen. Ist das richtig?

Gruß
René



[Beppy16]

Würde ich auch sagen. Am besten die vom Rücklicht. Habe nur noch keine Zeit gehabt um das aus zu probieren.



[der-Alpi]

Beim Rücklicht gibt es doch das Problem mit der Pulsweitenmodulation...



[Beppy16]

Da gibt es Abhilfe für. Ein zusatz Produkt.
Bis jetzt habe ich aber nur was davon gelesen das es bei VW Probleme gibt.
Da der rückwärtsgang über den can Bus an das Radio weitergeleitet wird habe ich leider keine Ahnung wo ich da Strom abnehmen könnte.
Würde mir die Verlegung des 2 Kabels auch gerne ersparen.
Ich werde das aber erst mal provisorisch verlegen.



[der-Alpi]

Bei mir ist es ein oranges Kabel. Lässt sich leicht messen. Sobald der Rückwärtsgang bei Zündung an eingelegt ist, liegen 12V an.
Wenn ich dran denke mach ich später ein Foto.
