Zufallsfund: Bild+Ton über USB-C ausgeben (an HDMI oder DisplayPort)

[ArminiusMobilibus]

Servus mitnand,

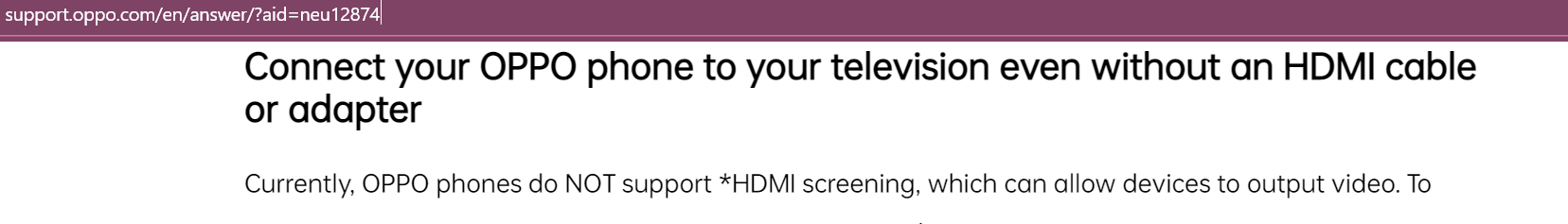

anfängliche fruchtlose Tests (nach Kauf meines oppo Find X3 Pro im April 2022) mit ColorOS v11.2 & v12.0 und der expliziten Hersteller-Aussage, dass ein Video-Ausgabemodus über USB-C nicht implementiert sei, haben mich dazu bewogen das Thema Bildausgabe über USB-C ad acta zu legen.

​

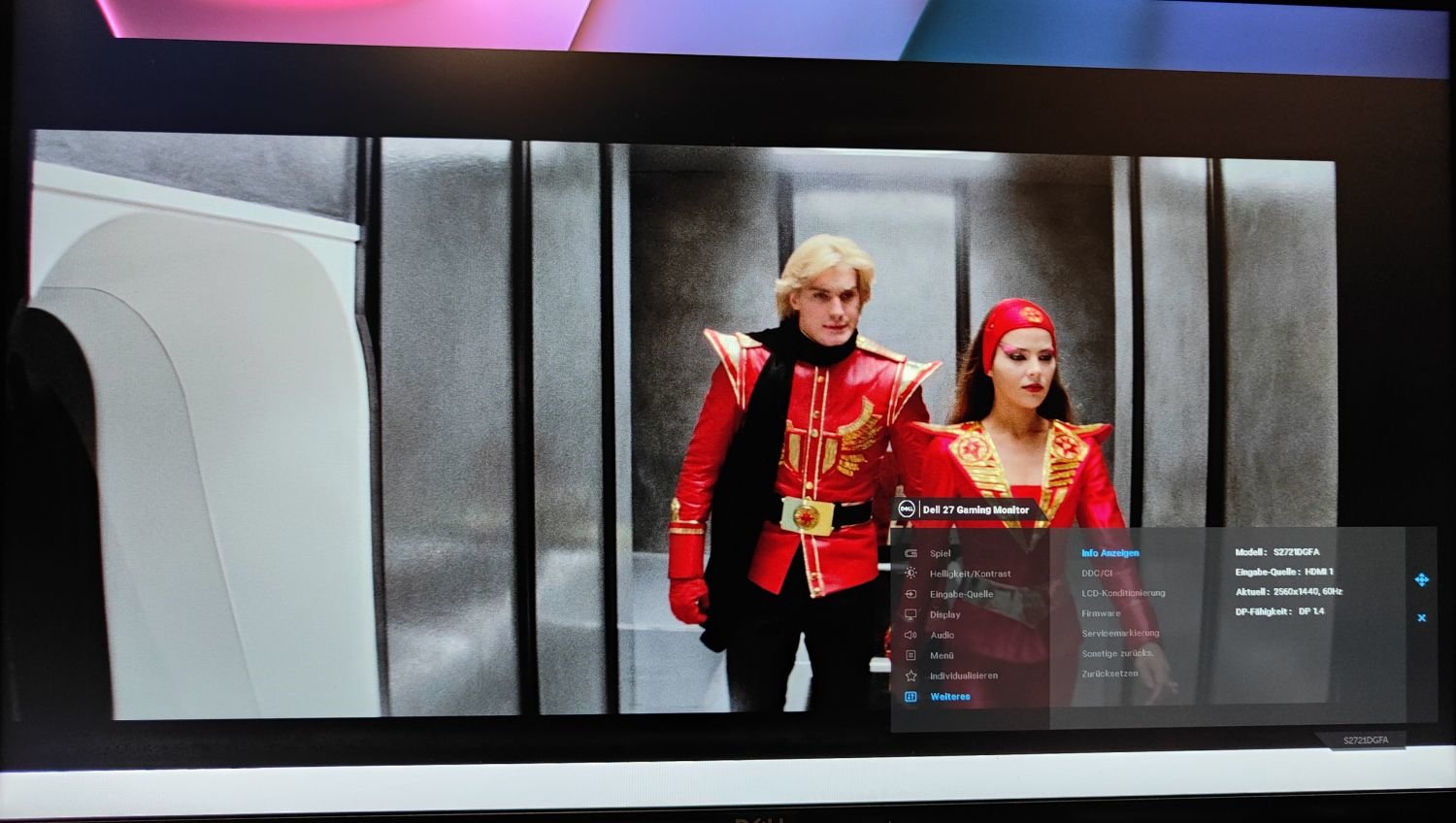

Ein Laden des Smartphones über eine Dockingstation neulich, hat mir jedoch eine unerwartete Bildausgabe am Monitor beschert.
Zwischenzeitlich ist auf dem Gerät ColorOS v13.0 installiert, daher liegt die Vermutung nahe, dass der sog. "Alternate Mode for USB Type-C" still und heimlich nachgerüstet wurde.

Spoiler: Falls sich jetzt Einige fragen sollten, wofür man das Zeug braucht - hier wären drei Anwendungsfälle.

A. Man nimmt den ganzen Tag Videos auf und möchte diese am Abend von der heimischen Couch am 75Zoll TV (in 4K und HDR) genießen.
B. Eine unkomplizierte und legale Art einen spontanen Streaming-Abend bei Freunden zu veranstalten.
C. Falls das TV-Programm im Hotel mal wieder zu wünschen übrig lässt, schreitet man zur Tat (ein zusätzliches Smartphone mit Infrarot-Schnittstelle ist u.U. auch nötig).

Keiner sollte eine ausgereifte Implementierung wie einst bei LG (SlimPort lässt grüßen) oder heutzutage bei Samsung (Dex) erwarten (bspw. muss bei oppo das Smartphone-Display an bleiben um die Spiegelung hinzubekommen), jedoch ist das Ganze ein sehr vielversprechender Anfang und wertet unser Oberklassen-Smartphone deutlich auf.


Last but not least, ein Aufstellung von Hilfsmitteln welche das oppo Find X3 Pro in einen mobilen Medienspieler mit Videoausgabe (meist HDMI oder DisplayPort) verwandeln.

Hersteller	Produkt	Typ	Anschlussart	Getestete Auflösungen	Wird HDR durchgeschleift	Anmerkungen	gemeldet von
Spigen	CA400	Adapter	HDMI-Buchse	WQHD	ja	USB-C 3.1
Choetech	HUB-H05	Adapter	HDMI-Buchse	WQHD	nein
Choetech	XCH-M180	Adapter	HDMI-Stecker	WQHD, UHD	nein	Stromversorgung (via USB-C)
Dell	WD15	Docking	Ausgabe NUR über mini-DisplayPort	WQHD	nein	wahrscheinlich exklusiver Modus nötig
Dell	WD19	Docking	Ausgabe NUR über inneren DisplayPort	FHD	?	exklusiver Modus nötig d.h. andere Videoanschlüsse dürfen nicht gesteckt sein
Lenovo	40AY	Docking	Ausgabe NUR über HDMI	FHD	?	andere Videokabel können gesteckt bleiben
Motorola	SC18D02146 ready for CABLE	Adapter	HDMI-Stecker	?	?	Stromversorgung (via USB-C)	PrinzessinT
Hiearcool	UCN3286	Hub	HDMI-Buchse	?	?	Speicherkartenslots & Stromversorgung (via USB-C)	PrinzessinT Samsung2Oppo

P.S. Falls Ihr USB-C Docking-Stationen oder Adapter herumliegen habt, tut Euch keinen Zwang an, probiert es aus und meldet die positiven Testergebnisse gerne hier.



[ArminiusMobilibus]

Da der Startbeitrag leider nicht mehr editierbar ist:

Hersteller	Produkt	Typ	Anschlussart	Getestete Auflösungen	Wird HDR durchgeschleift	Anmerkungen	gemeldet von
Ugreen	Model:CM512 Part:60515	Hub	HDMI-Buchse	WQHD, UHD@60Hz	ja​	Strom, 2xUSB-A, LAN & SD-Karten

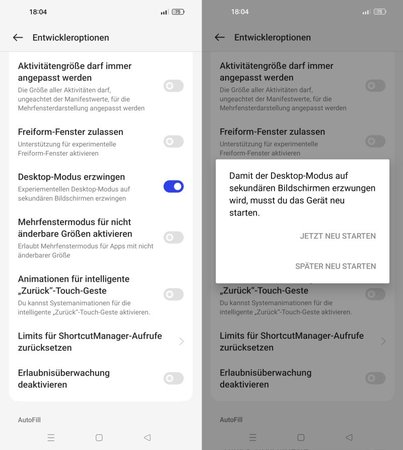

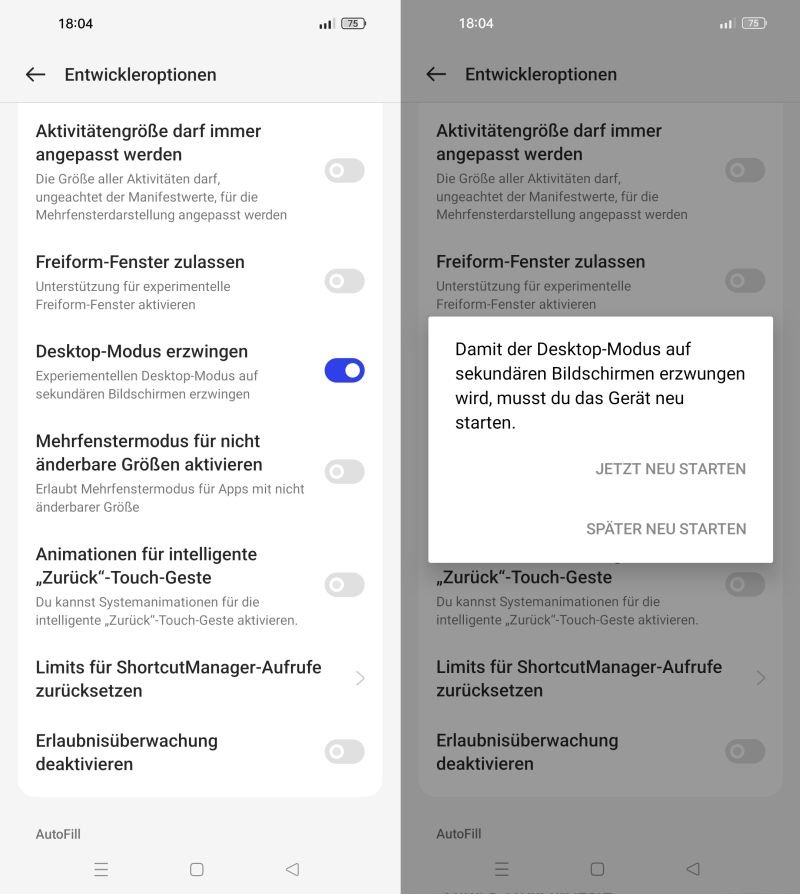

Zusätzlich hat @PrinzessinT , noch herausgefunden dass ein Desktop-Modus eingeschaltet werden kann.

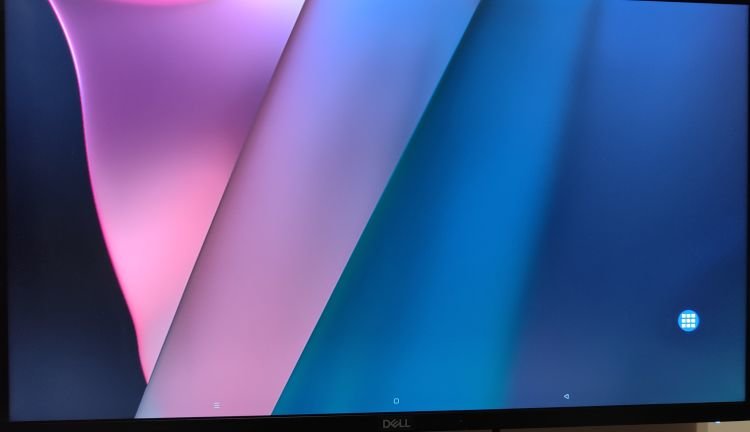

Dieser sieht nicht nur spartanisch aus und kann u.U. die Homescreen-Icons fressen (vorher am besten per Launcher sichern),


sondern stellt auch noch das Videobild unpassend dar. Samsung Dex muss sich also (noch) nicht warm anziehen.



[558958]

@ArminiusMobilibus
Desktop ist ja auch noch Beta!



[525024]

Thema gerade gefunden und mal bei meinen Realmes nachgeschaut (Relme UI basiert auf ColorOS),

also mein 8, 8pro (ColorOS 12) und 9pro+ (ColorOS13) haben auch diesen Desktop-Modus.
Beim Realme 9pro+ muss ich das Gerät neu starten, bei 8 und 8pro nicht.

Um zu testen brauch ich nur noch ein USB-C auf HDMI Kabel/Adapter, oder wie wird das angeschlossen?
Auf was muss man achten, bei manchen steht "Thunderbolt 3", was hier ja wo nicht geht/nötig ist oder gehen diese auch?
Manche Kabel haben eine sehr lange Buchse (Box), manche sind einfach Kabel ohne dickere Box dazu/dazwischen.
Manche setzen USB-C 3.1 vorraus. Alle Realmes haben nur USB 2.x was natürlich gerade die Möglichkeit trotzdem es auf einen Monitor auszugeben, interessant macht



[ArminiusMobilibus]

Hallo @W50L, schön dass das Thema langsam Fahrt aufnimmt und Interesse weckt.

Der Desktop-Modus (=sekundärer erweiterter Bildschirm über USB-C) ist "nur" eine alternative Bildausgabe, welche die standardmäßige 1:1 Spiegelung ergänzt. Außerdem besteht noch ein Risiko die Icons bzw. Verknüpfungen auf dem Homescreen zu verlieren.

Probier die Sache erstmal so aus und schau ob dein Realme beim Anschluss eines Adapters oder einer Dockingstation mit USB-C überhaupt etwas ausgibt. Der Verdacht liegt z.Z. im Raum, dass dies erst mit ColorOS Version 13 implementiert wurde.



[525024]

hab mir jetzt mal so ein USB-C auf HDMI-Kabel bei Amazon bestellt, mal sehen ob es funktioniert, wenn nicht, bestell ich so ein ganz normales Kabel bei AliExpress.
Stimmt, so eine Dockingsstation geht vielleicht eher.
Ich versuch es erstmal mit dem Kabel, bin gespannt.



[558958]

Die Kabel mit 5volt Zugang sind da empfohlen da der Kram ordentlich am Akku saugt!
Ich habe daher den Adapter mit USB Eingang und Kartenleser genommen da das auch bei Kopierorgien mit Festplatte hilfreich ist.



[525024]

Also bei mir geht nix, mit Dockingstation geht nix und mit dem USB-auf-HDMI-Kabel geht auch nix.
Hab aber jetzt auch nur HDMI ausprobiert, da kein DP-Kabel vorhanden, auch wäre mir HDMI wichtig, wenn es denn gänge.
Hab es am TV und am Monitor ausprobiert, aber geht nix.
Hab USB an beiden Realme (9pro+ und 8 4G) alle 4 Einstellungen der Übertragung getestet, hab auch mal mit OTG getestet...nix

Welche USB-Konfiguration hab ihr in den Entwicklereinstellungen eingestellt (Laden, MTP, PTP, RNDIS, MIDI) ?
OTG an oder aus?
Muss in den Entwickler-Optionen noch an andere Stelle was eingestellt werden (z.B. USB-Debugging)?

@PrinzessinT um Welchen Adapter handelt es sich, evtl. Bestelllink?
@ArminiusMobilibus welche Adapter bzw. Kabel oder Dockingstation verwendest du, evtl. Bestelllink?



[558958]

https://www.amazon.de/Hiearcool-Adapter-HDMI-Ausgang-kompatibel-Kartenleser/dp/B07WPTG7NX

Ich habe den aber gut möglich, dass es auch bgl. preiswertere Adapter davon gibt.

Beiträge automatisch zusammengeführt: 20.01.2023

Btw: es ist aber in der Darstellung noch nicht vollständig fehlerfrei. Ich hab es jedenfalls noch nicht vollständig im Griff.
Nutze es aber hauptsächlich für mein G100 und da funzt es fehlerfrei.



[525024]

Ich hab mir mal die billig-Version aus China für 7€ bestellt, mal schauen



[ArminiusMobilibus]

@ArminiusMobilibus welche Adapter bzw. Kabel oder Dockingstation verwendest du, evtl. Bestelllink?

Meine getesten Geräte habe ich oben tabellarisch aufgelistet.
Sofern man weiß, dass das eigene Smartphone-Modell eine Videoausgabe über USB-C unterstützt, wäre ein Adapter mit einer 4K@60Hz Fähigkeit vorzuziehen.



[525024]

Hmm, hab auch an eine Lernovo-Box getestet (nicht die gleiche) über HDMI, aber nix ging.
Warte jetzt auf den Adapter aus China.



[525024]

So, neuer Adapter mit Stromversorgung ist da, aber nö, klappt nix, an keinem Monitor oder TV
Also mit dem Realme 9pro+ (ColorOS 13) klappt nix bei mir.
