AsusFreak schrieb:
Frage an unsere Hardware-Spezialisten:
wenn ich mir die Bilder vom Innenleben des Xelios so angucke - wo steckt denn da die WLAN-Antenne? Wenn Odys per Treiber keine Verbesserung erreichen kann, wäre ich geneigt auf die Garantie zu pfeifen und zu versuchen, ob die Empangsleistung hardwareseitig zu pimpen ist - wenn ich wüsste, wo ich suchen sollte...

Jemand einen Tipp?

Ich habe meines schon ein paar mal geöffnet gehabt und meine das die Antenne der kleine Chip ist(wo das graue kabel von der Platine hinläuft) den man auf diesem Bild unten rechts sieht.
https://www.android-hilfe.de/attach...575-odys-xelio-hardware-technik-xelio_hw2.jpg

Bin aber kein Hardware-Spezialist ;)

  • Danke
Reaktionen: AsusFreak
Himmelskrieger schrieb:
Der Wlan Empfänger steckt im Allwiner A10 Chip.

(Bei Geräten mit Bluetoch und GPS, ist das auch im Chip drinnen)

Das ist nicht richtig. Der RTL8188 auf dem roten kleinen Platinchen ist der WLAN Chip. Das RF- Frontend ist 802.11b/g/n das Backend ist USB2.0. Da der A10 3xUSB2.0 hat, sollte im Xelio auch die volle Datenrate ausgereitzt werden.

Gruss
Astralix

Gesendet von meinem Odys-Loox mit der Android-Hilfe.de App

Die Antenne im Xelio hängt am Ende des grauen Coax-Kabels, welches halb um den Akku herum geführt wird. Richig

Gruss
Astralix
Gesendet von meinem Odys-Loox mit der Android-Hilfe.de App

  • Danke
Reaktionen: AsusFreak
Schade - da ging ich mit meinem naiven Grundlagen Elektrotechnik Verstand davon aus, dass eine Antenne sichtbar wird, die eventuell durch bauliche Änderungen in der Empfangsstärke verbessert kann. Ok - erstens ist das Studium schon lange her und zweitens lass ich wohl doch lieber die Finger davon...

Hier hat man es an einem vergleichbaren Tablet gepimpt. Klingt aber schon etwas fummelig - nix für Grobmotoriker.

Zuletzt bearbeitet:
  • Danke
Reaktionen: br3zzer
Hi!
Himmelskrieger schrieb:
Der Wlan Empfänger steckt im Allwiner A10 Chip.

(Bei Geräten mit Bluetoch und GPS, ist das auch im Chip drinnen)

Nee - Die Antenne steckt garantiert nicht im Chip.
Die befindet sich üblicherweise am Ende eines dünnen Koax-Drahts (ca. 1mm dick), bei dem am Ende ein Stück der Schirmung entfernt wurde (Preiswerteste Lösung). Anderenfalls ist eine Außenkante des WLAN-Moduls mit einer geraden Kupferbahn als Antenne versehen (ca. 3 cm lang). Hier wurde eine extra-Leiterplatte mit einer geraden Kupferbahn als WLAN-Antenne im Gehäuse verlegt (so erkenne ich es auf dem Foto)...

Viele Grüße, Torsten

Zuletzt bearbeitet:
Oma7144 schrieb:
Mag denn hier keiner testen?

Wir brauchen noch Infos zu:
(screenshots: Power und Vol- etwa 2 sec drücken)

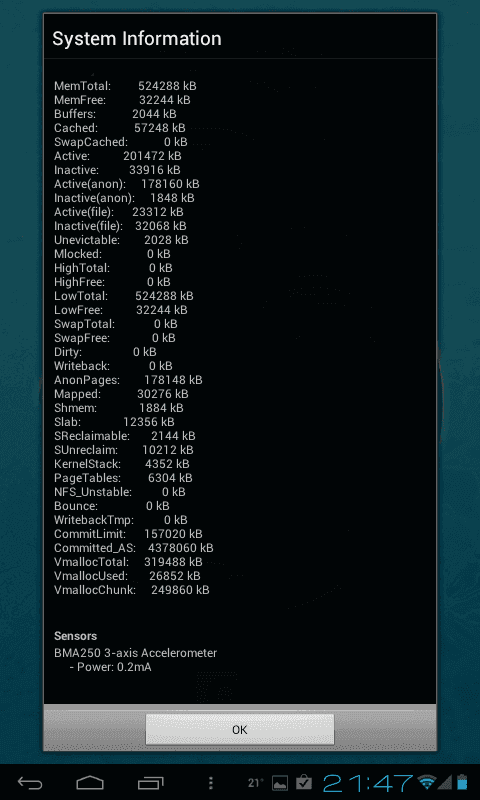

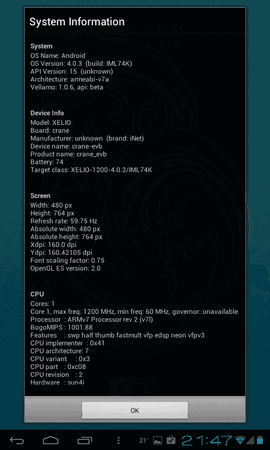

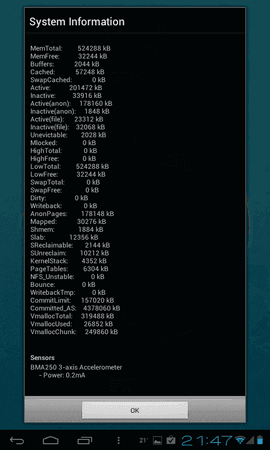

1. Screen/Sensoren - bitte Systeminfo aus Vellamo posten

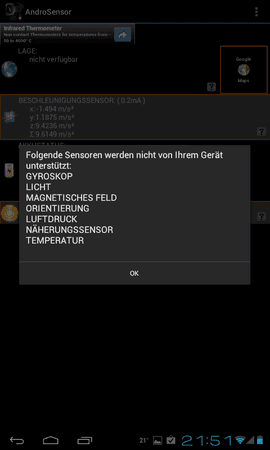

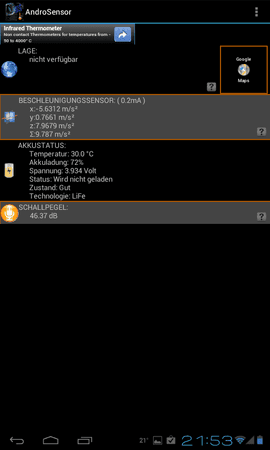

2. Funktion der Sensoren - testen mit AndroSensor und Ergebnisse posten

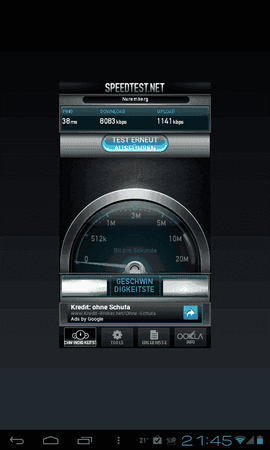

3. WLAN - testen mit SpeedTest und Ergebnis posten

4. WLAN-Chip - im Terminal mal dmesg eingeben und nach "Launching WiFi driver" suchen (sieht so aus)

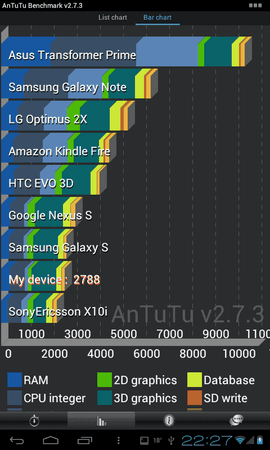

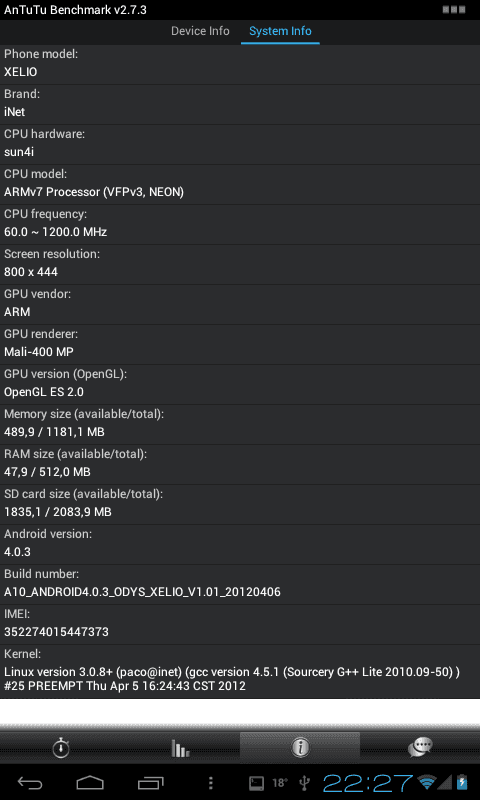

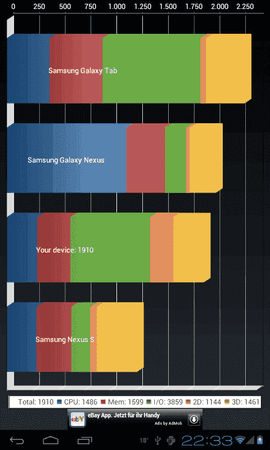

5. Benchmarks - siehe hier und Ergebnisse posten

DANKE!


:thumbup:

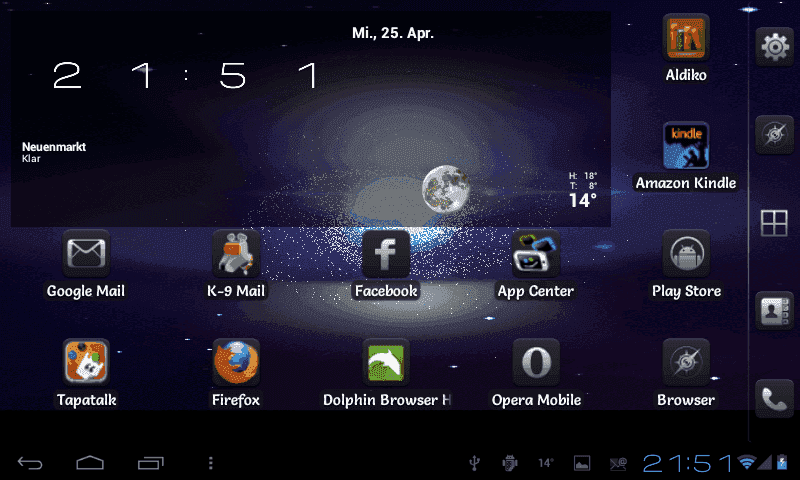

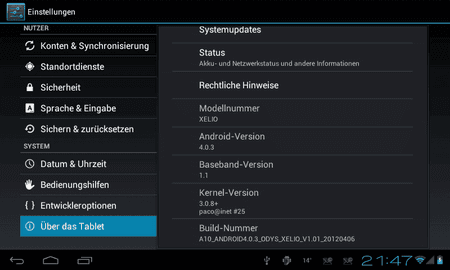

Dann hier mal meine Testergebnisse!!


Anhänge

  • Screenshot_2012-05-10-21-53-52.png
    10,9 KB · Aufrufe: 496
  • Screenshot_2012-05-10-21-51-55.png
    10,5 KB · Aufrufe: 482
  • Screenshot_2012-04-25-21-51-09.png
    66,6 KB · Aufrufe: 555
  • Screenshot_2012-04-25-21-47-54.png
    19,8 KB · Aufrufe: 474
  • Screenshot_2012-05-10-21-45-20.png
    30,6 KB · Aufrufe: 543
  • Screenshot_2012-04-25-23-26-26.png
    12,9 KB · Aufrufe: 535
  • Screenshot_2012-05-10-21-47-45.png
    30,4 KB · Aufrufe: 541
  • Screenshot_2012-05-10-21-47-55.png
    23,5 KB · Aufrufe: 463
  • Screenshot_2012-05-10-22-27-15.png
    18,6 KB · Aufrufe: 557
  • Screenshot_2012-05-10-22-26-15.png
    10,7 KB · Aufrufe: 429
  • Screenshot_2012-05-10-22-27-51.png
    14,5 KB · Aufrufe: 464
  • Screenshot_2012-05-10-22-34-01.png
    25,4 KB · Aufrufe: 526
  • Danke
Reaktionen: Oma7144 und AsusFreak
hallo habe seit kurzem diese tablet und habe mir heute die neue firmeware aufgespiel. lauft sehr gut habe bei antutu jetzt 3110 punkte (vorher 2984)
und es läuft jetzt noch flüssieger. :cool2:


mfg fruchti

ps. version ist ODYS_XELIO_V1.01_201205011.zip :tongue:

  • Danke
Reaktionen: lynxxx
AsusFreak schrieb:
Frage an unsere Hardware-Spezialisten:
wenn ich mir die Bilder vom Innenleben des Xelios so angucke - wo steckt denn da die WLAN-Antenne? Wenn Odys per Treiber keine Verbesserung erreichen kann, wäre ich geneigt auf die Garantie zu pfeifen und zu versuchen, ob die Empangsleistung hardwareseitig zu pimpen ist - wenn ich wüsste, wo ich suchen sollte...

Jemand einen Tipp?


Hallo ! Überlege das Xelio anzuschaffen .. ist der WLAN Empfang sehr schlecht?

Hallo!
Frank.Schrader schrieb:
Hallo ! Überlege das Xelio anzuschaffen .. ist der WLAN Empfang sehr schlecht?
Kann ich nicht sagen. Meine/unsere 2 Xelios bringen etwas schlechtere Empfangsleistungen als mein Netbook (der da drin verbaute WLAN-Adaper hört allerdings das Gras wachsen und die Flöhe husten) und liegen mit dem Samsung Notebook meines Kindes ungefähr gleichauf. Über mangelnden oder schlechten WLAN-Empfang kann ich mich daher nicht beschweren.
Angeblich gibt es wohl Probleme bei Nutzung von Kanal 13 (hab's nicht probieren können, bei mir arbeitet dort der Nachbar)?
Leider ist auf Grund des Preises die Qualitätskontrolle nicht so perfekt, da kam es schon zu einigen kalten Lötstellen an der Antennenleitung. Das ist aber nichts, was man(n) nicht selbst beheben kann.

Viele Grüße, Torsten

  • Danke
Reaktionen: Frank.Schrader
Frank.Schrader schrieb:
Hallo ! Überlege das Xelio anzuschaffen .. ist der WLAN Empfang sehr schlecht?

Es gibt Leute die Probleme damit haben. Bei mir ist's z.B. voll OK (mein Samsung Galaxy Ace hat schlechteren Empfang als der Xelio).
Die QA ist halt weniger gut (Umtausch scheint billiger), also evtl. gleich im Shop bzw. in der Nähe die wichtigen Sachen testen:
- Bootet er OK?
- Pixelfehler am Display?
- WiFi-Empfang OK? (Braucht halt ein offenes Netz... McDonalds, Internet-Café o.ä.)
Oder du bist/kennst 'nen Bastler, der im Bedarfsfall bei WiFi nachlöten kann (Anleitung dazu gibt's glaub' ich auch irgendwo im Forum). :)

  • Danke
Reaktionen: Frank.Schrader
Jetzt muß ich die versammelte Runde, insbesonders die, die den Xelio schon richtig durchleutet haben, mal was fragen: weiß jemand, ob das WLAN vom Xelio 812.11n unterstützt? Ein Bekannter von mir, der sein Netz komplett auf n-WLAN umgestellt hat, würde das gerne wissen, aber ich kanns nicht testen, weil ich nur ein b/g-Netz habe.

Es ist verwirrend: der Realtek-Chip wird hier im Thread als b/g/n-fähig beschrieben. Auf der Packung steht nur b/g, aber in dem PDF auf der Odys-Seite mit den Spezifikationen ist wieder von b/g/n die Rede. Vielleicht stehts auch irgendwo im Forum, und ich habs trotz Sucherei übersehen - für einen Schubs in die richte Richtung wäre ich dankbar :).

Also mein Xelio Verbindet sich mit 81Mbits an meiner fritzbox

Laut wifi analyzer 150Mbits

Zuletzt bearbeitet:
  • Danke
Reaktionen: guidob
Alles klar, Danke - das kann sich dann ja wohl nur um ein 812.11n-Netz handeln. Um die Geschwindigkeit gehts auch gar nicht, nur um die Kompatiblität.

150MBit/s bedeutet noch nicht, dass das Xelio im WLAN deines Bekannten funktioniert. Betreibt er es auf 2,4 oder auf 5 GHz? Ich glaube eher nicht, dass das Xelio 5 GHz kann.

Stimmt, daran habe ich gar nicht gedacht. Ich bin aber auch (noch) kein Experte in Sachen WLAN - ich dachte, daß alles, was mehr als 54 Mbit/s macht, nicht mehr auf 2.4 GHz funken kann.
