Odys Loox Technik im Detail

hallo an alle

Hier geht es um die Technik des Odys Loox...

Das Zerlegen des Gerätes führt zum erlöschen deiner Garantie also bitte nur nachmachen wenn ihr keine mehr habt oder ihr sie nicht in anspruch nehmen wollt.

Die Bilder:

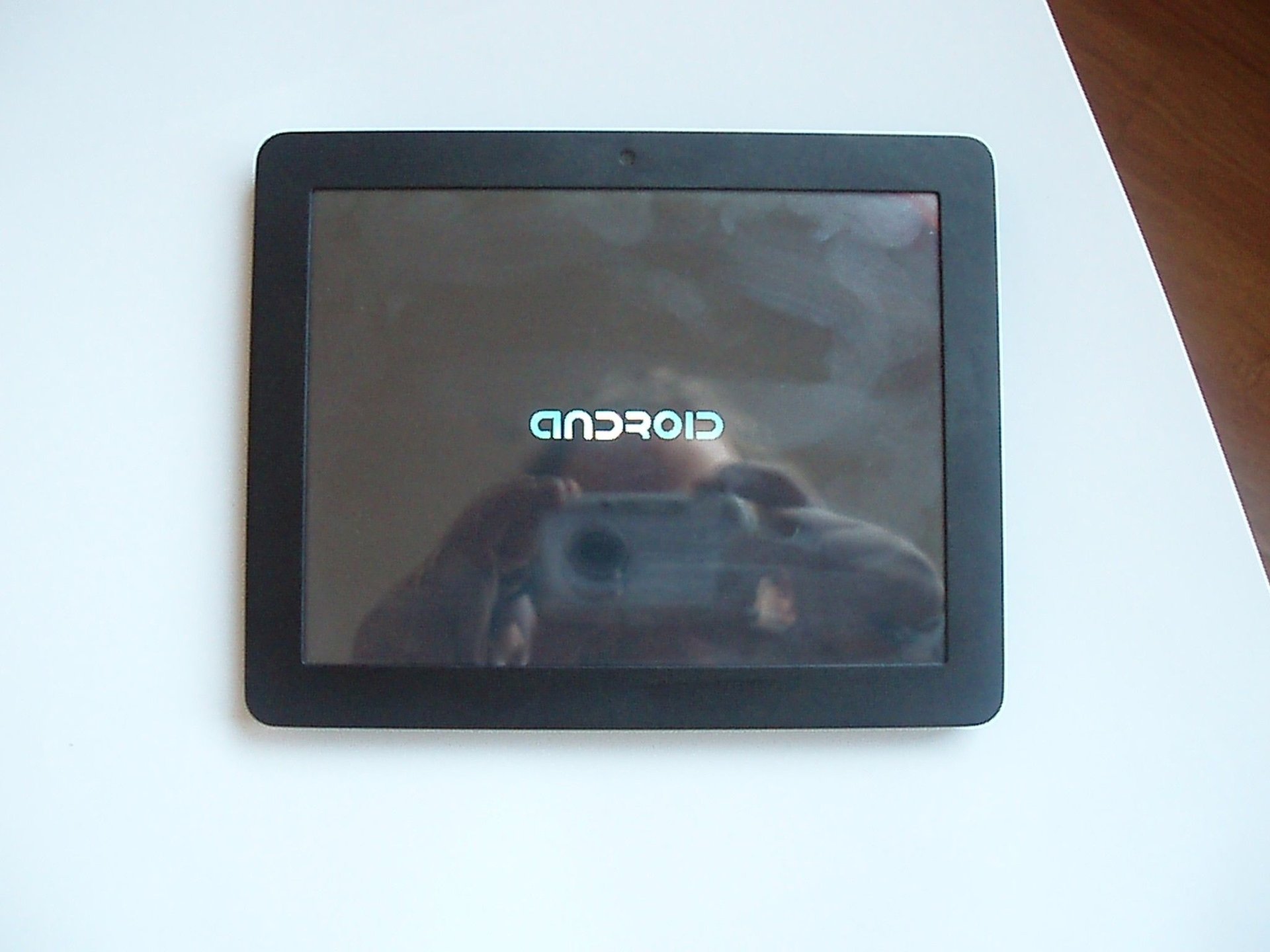

Das Gerät im Zusammen gesetzten zustand:

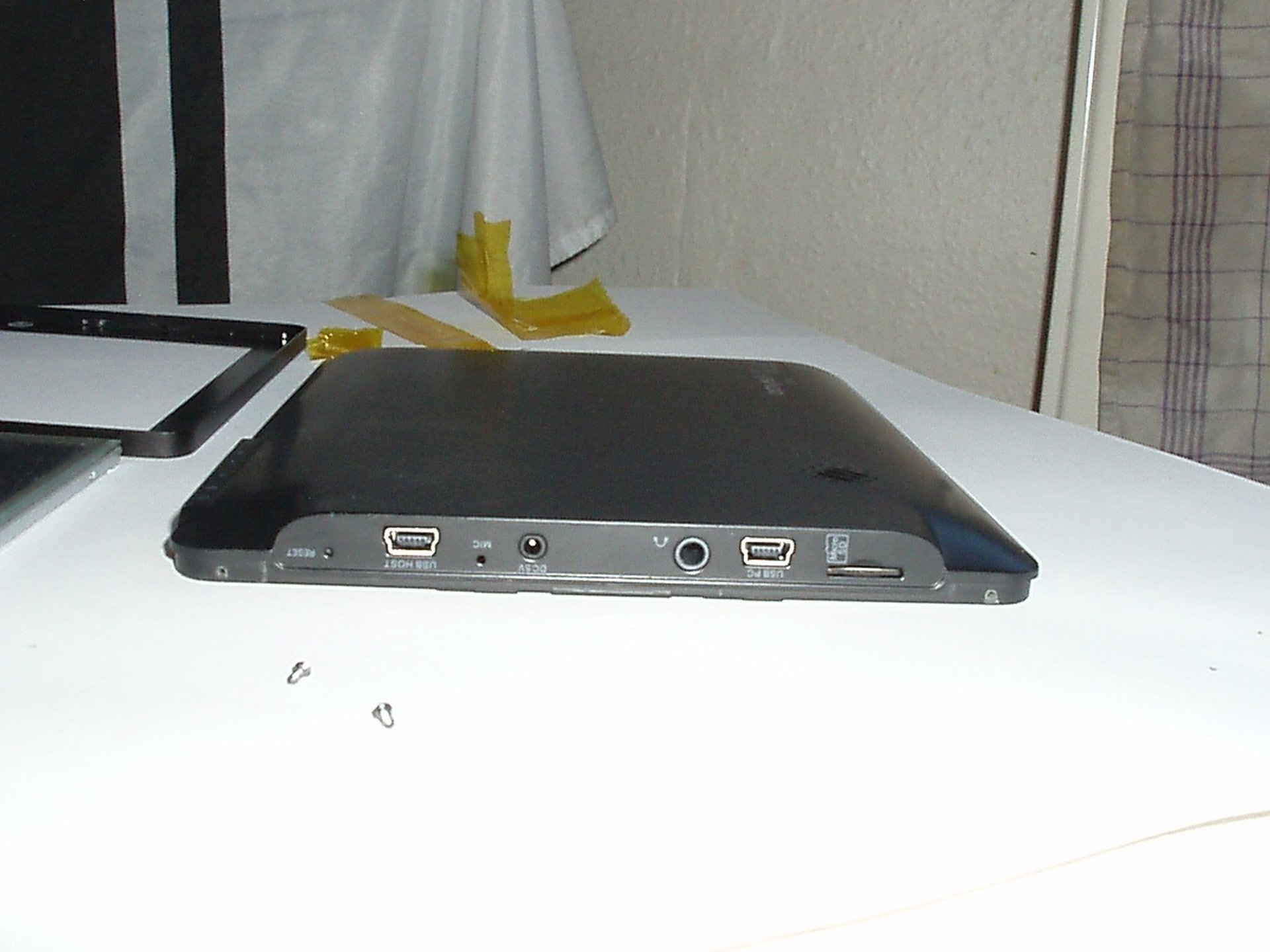

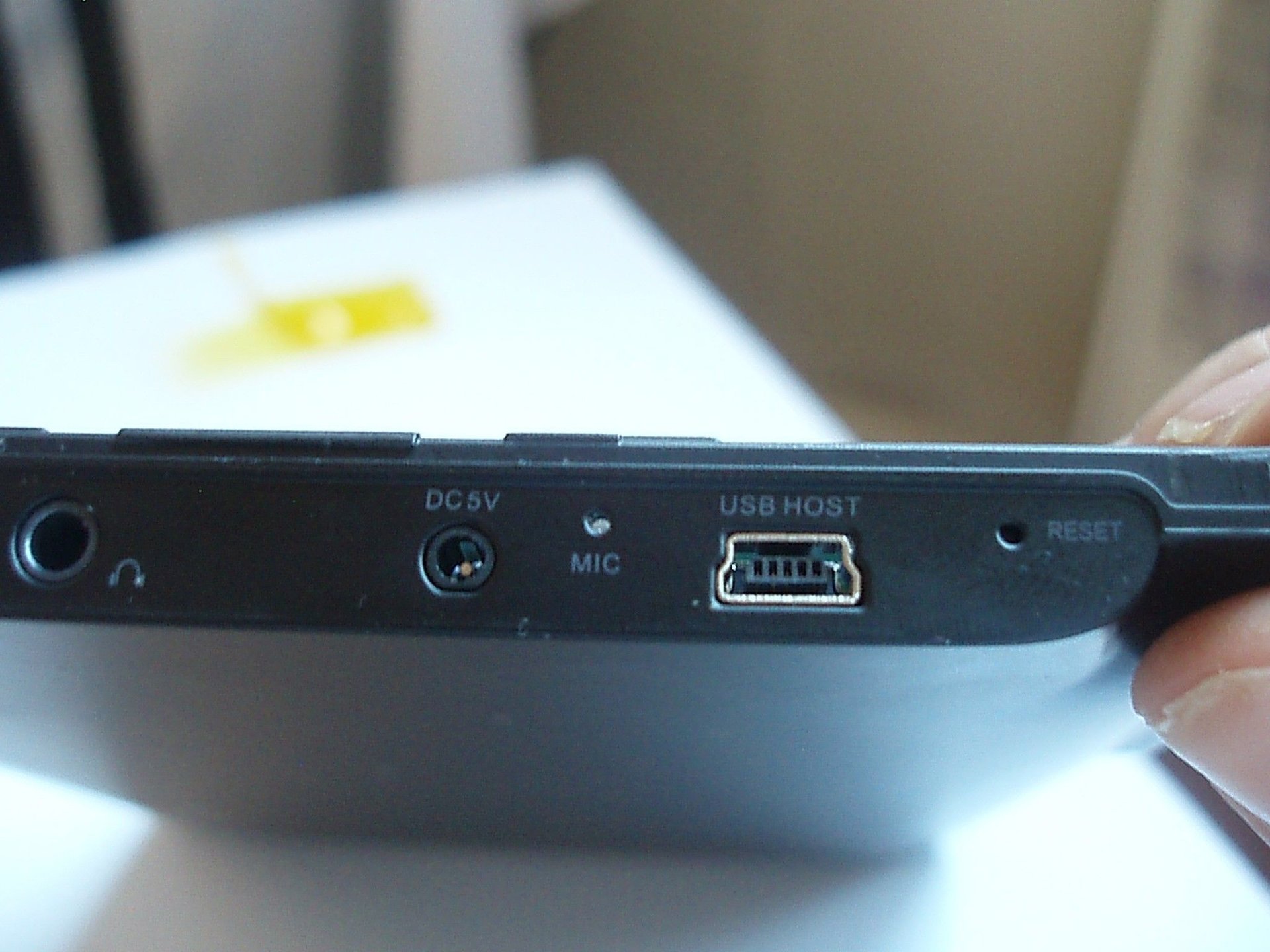

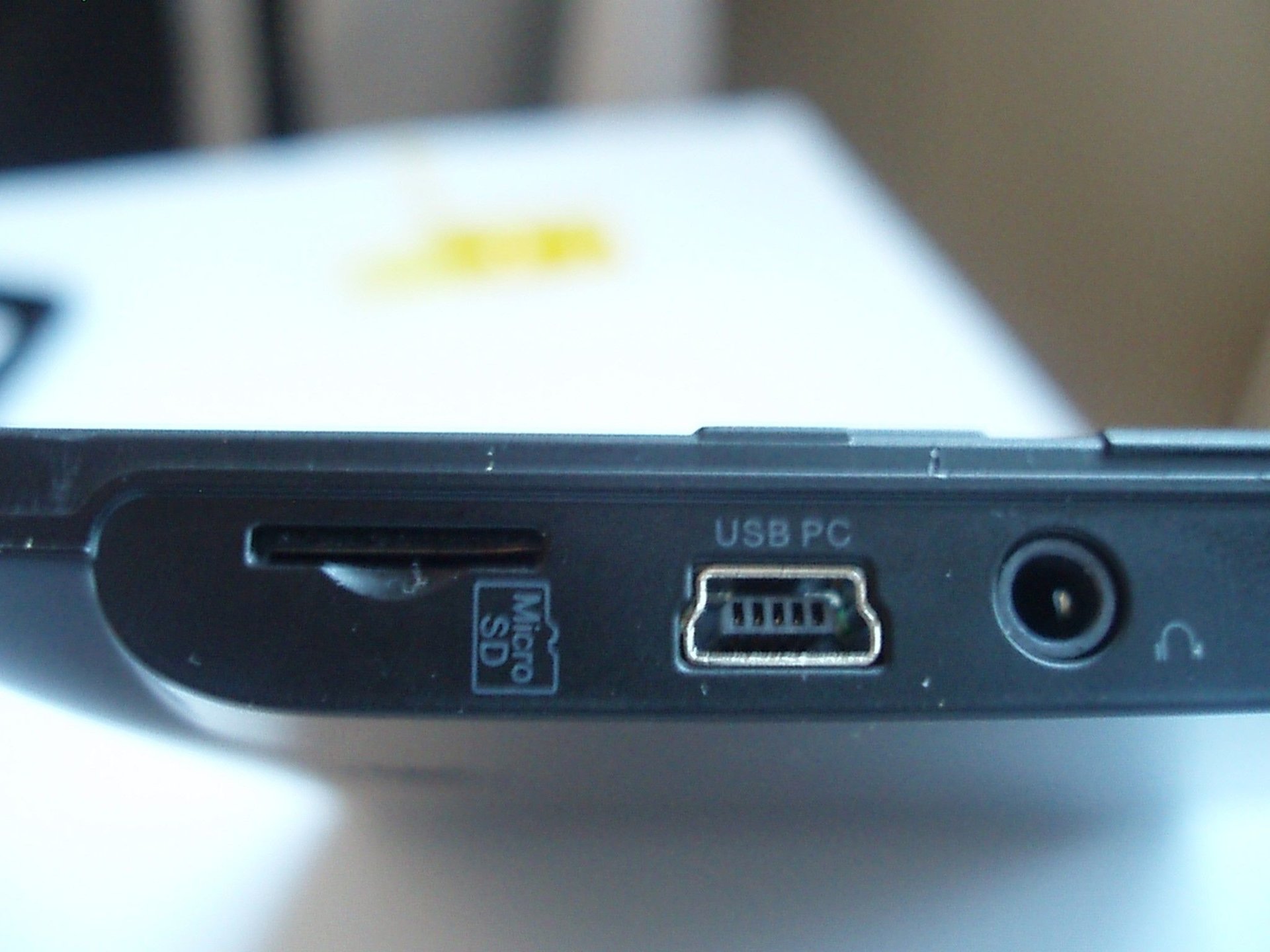

Die Anschlüsse:

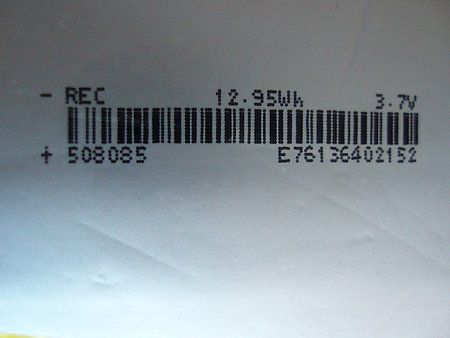

Die Akku Daten:

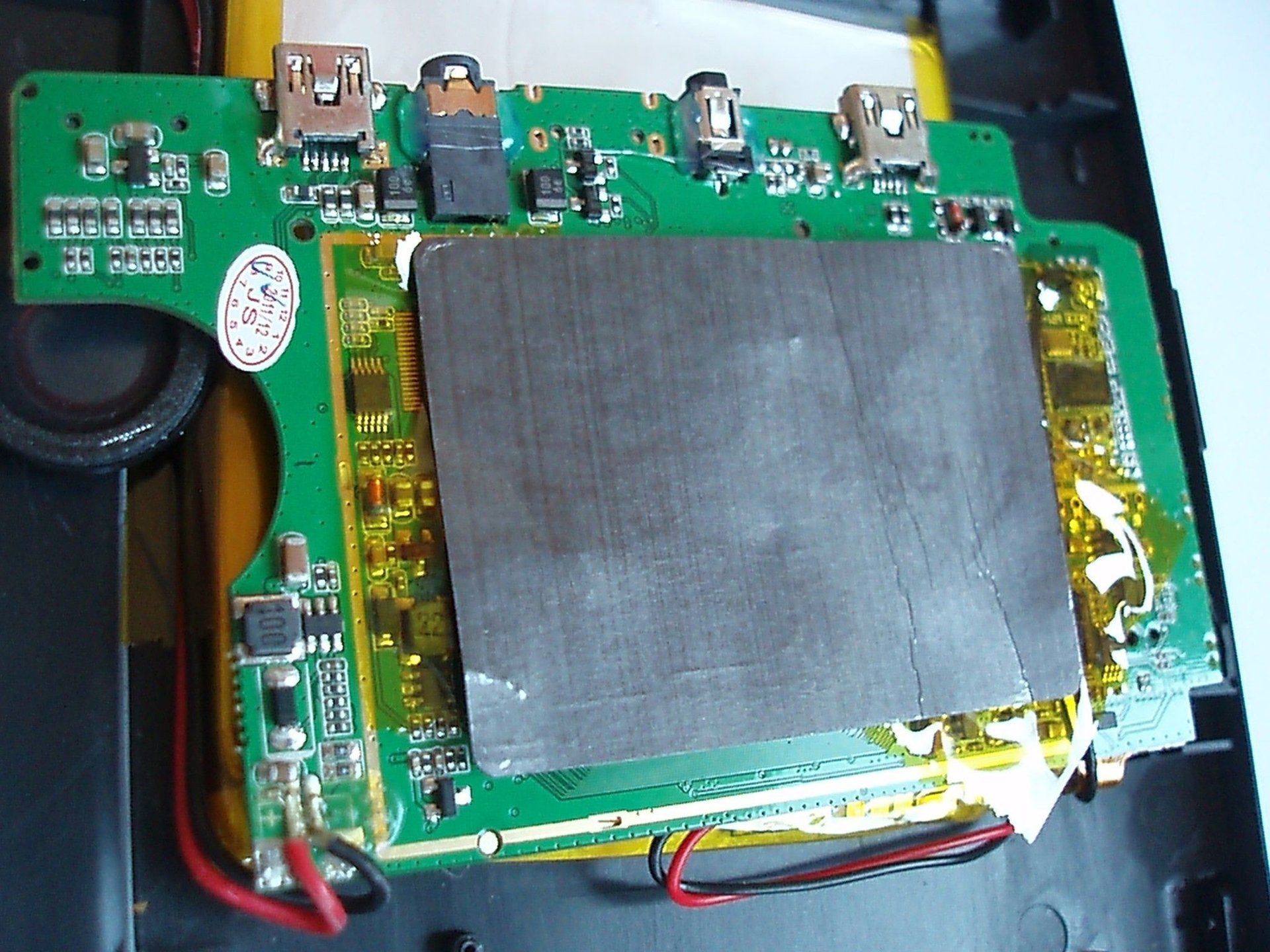

CPU Abgedekt:

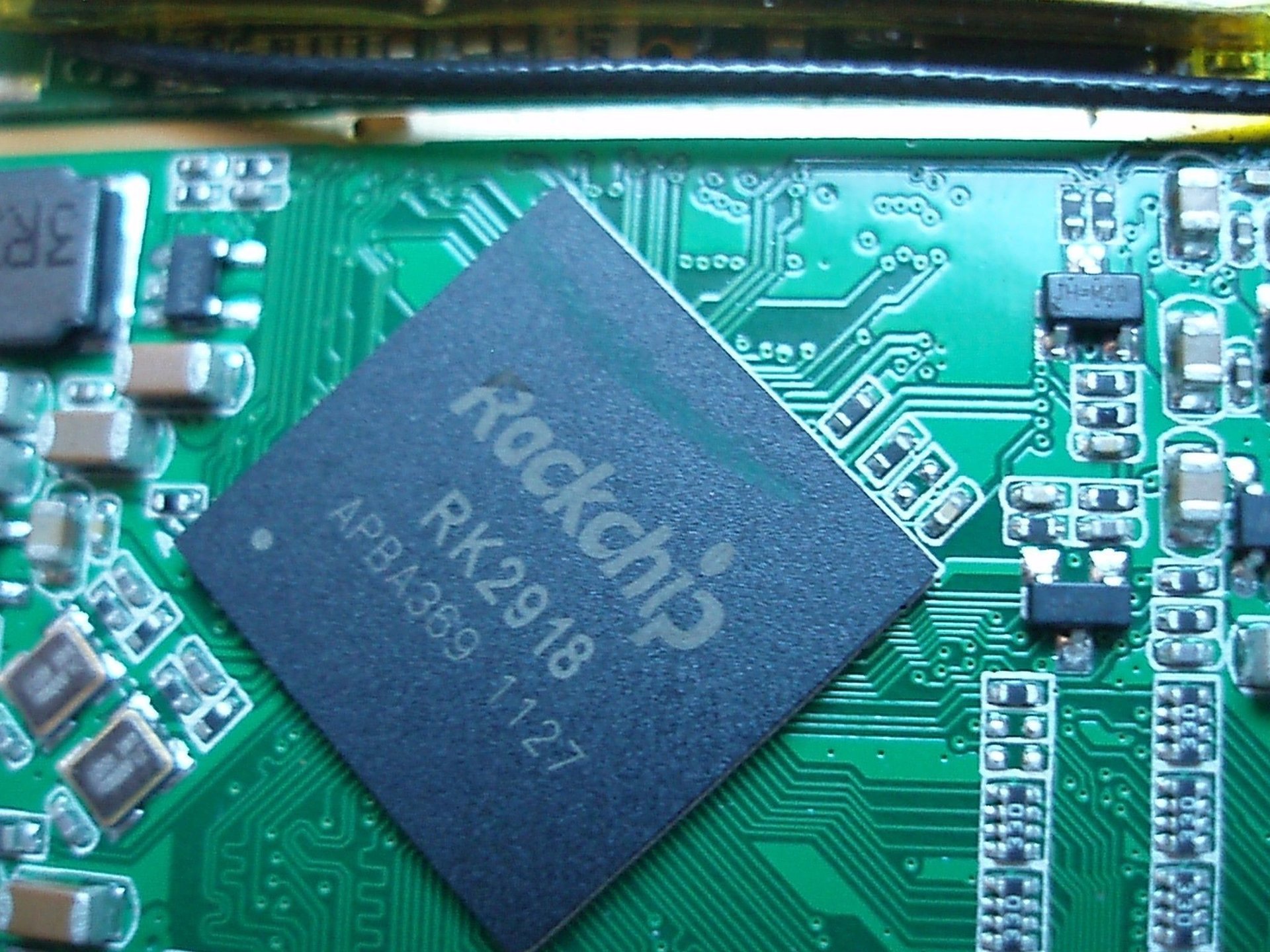

CPU:

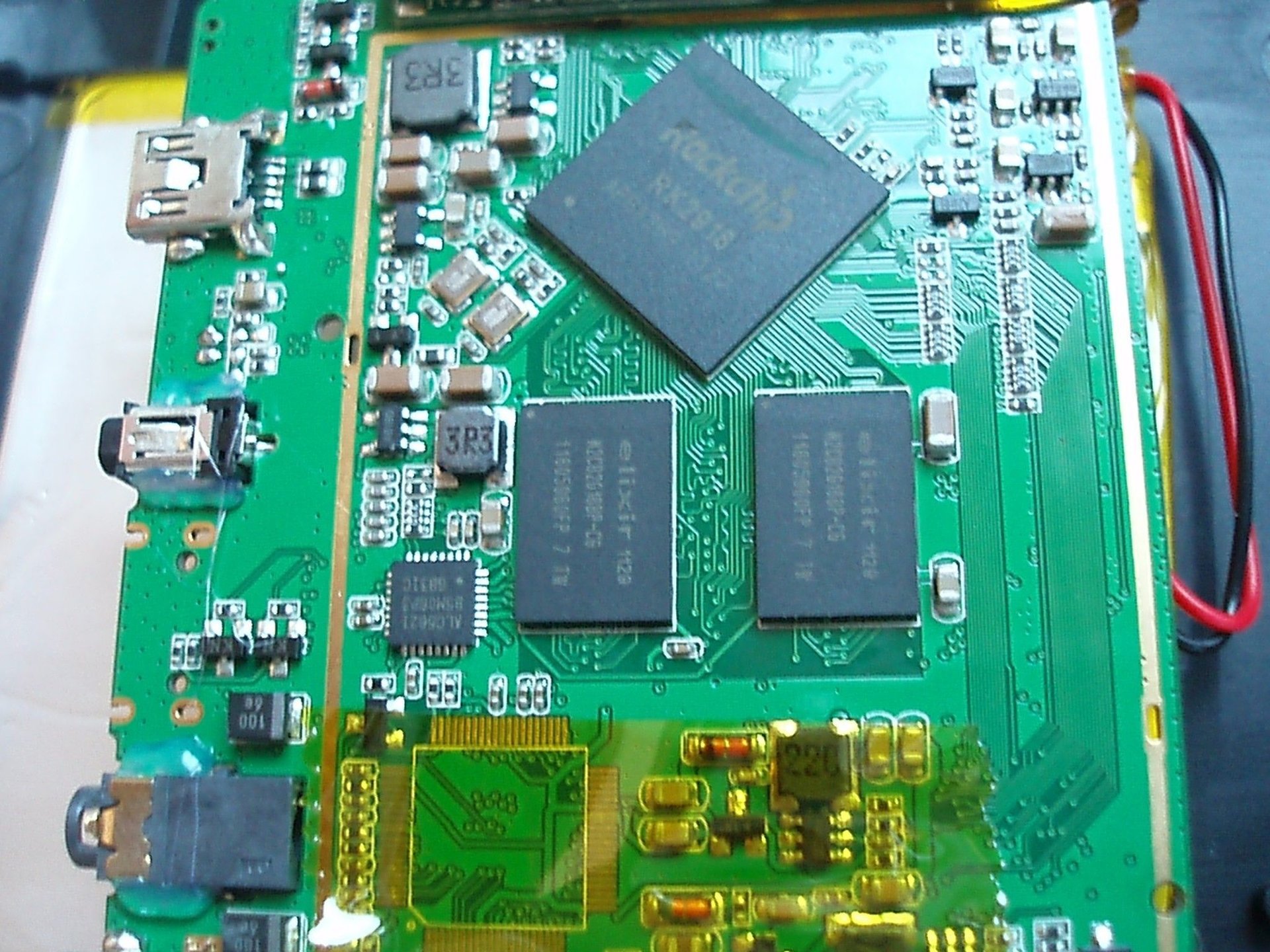

CPU nebsts Rom:


Restliche Detail Aufnahmen:

Anhang anzeigen bilder 1.zip
Anhang anzeigen bilder 2.zip
Anhang anzeigen bilder 3.zip
Anhang anzeigen bilder 4.zip

Da nicht jeder die Bilder sehen konnte hoffe ich das ein Zip Download hilft.

Wie ihr auf den Fotos sehen könnt sind die Geräte echt gut Verarbeitet worden und auf manchen Chips ersichtlich das die Komponenten nicht Minderwertig sind. !!!

Ich muss sagen das die Digitalkamera von mir echt gute Bilder auch unter Macro gemacht hat.

Als Kamera kam zum Einsatz:

Olympus µ Digital 800 All Weather 8.0 Megapixel zum teil mit Macro aufgenommen

Ich hoffe ich habe euch einen eindruck verschafft über das Gerät.
Ich hoffe euch sagt die Bild Qualität zu...

Grüsse Tobias

P.S.: Ich habe fertig Master Yoda



[TSC Yoda]

Gespannt ich bin!

Viel Arbeit vor Dir Du hast...



Gruß
Markus



[Cessna619]

Wow, tolle Arbeit! Interessant zu wissen, wie unser Liebling von innen ausschaut

Gruß,
Ingo



[OdysLooxFan]

Hi

Danke !

Es währe erwähnenswert das das Odys Loox auf HDMI vorbereitet ist...
Da ich Technisch nicht ganz unbegabt bin, werde ich mich mit dem Detail was befassen und bei zeiten versuchen, diesen zum funktionieren zu bringen.
Das ist eine idee von mir bitte nicht drauf Festnageln...

Grüsse Tobias

1. post Update vollständig



[TSC Yoda]

Scheisse, die Links zu den restlichen Aufnahmen gehen nicht...

Davon abgesehen: Meinen Respekt Du hast!
Mehr machen Du solltest



Gruß
Markus



[OdysLooxFan]

Hmmmm ich kann sie sehen ... wenn ich sie einzeln anklicke ...



[TSC Yoda]

vBulletin Systemmitteilung:

Ungültige Angabe: Anhang
Wenn du einem normalen, gültigen Link im Forum gefolgt bist, wende dich bitte an den Webmaster.



[OdysLooxFan]

das hab ich unter inet explorer hmmmm ich nutz firefox



[OdysLooxFan]

Mom Idee ich hab



[TSC Yoda]

... und ich unterm Feuerfuchs grrr

Mal mitm Loox anschauen ich das muss!



Gruß
Markus

EDITH sagt: auch mitm Loox, von dem aus ich grad tippere, die geleiche Meldung



[OdysLooxFan]

hmm komisch



[OdysLooxFan]

Hi mit dem Loox kann ich sie alle auch sehen

Edit

erst gings dann nicht mehr komisch

Habe die Fotos als Zip geuppt

Getestet ! selbst mit dem Loox kann ich sie Downloaden und Entpacken nebst ansehen



[OdysLooxFan]

Hallöchen

Wie ich grade so in die Digitale Bedienungsanleitung in meinem Loox Stöberte, wobei ich gern mal bemerken möchte das sich die PDF mit einer hand ohne probs Durchblättern lässt.
Zum eigendlichen Thema meines Postes.:

Ich hab in der Ba. Gesehen das in der Anleitung ein HDMI Miniport erwähnt wird.
Da ich ja Zahlreiche Fotos habe wie das Kleine Schwarze von innen aussiht, habe ich mich direkt vor meinen Rechenknecht gesetzt und geguggt.
Und sihe da ... Ein HDMI Connector komplett Beschaltet aber ohne Buchse
Was sagt euch das ???
Richtig Tobi schwingt den Lötkolben sobald er eine HDMI Minibuchse hat.

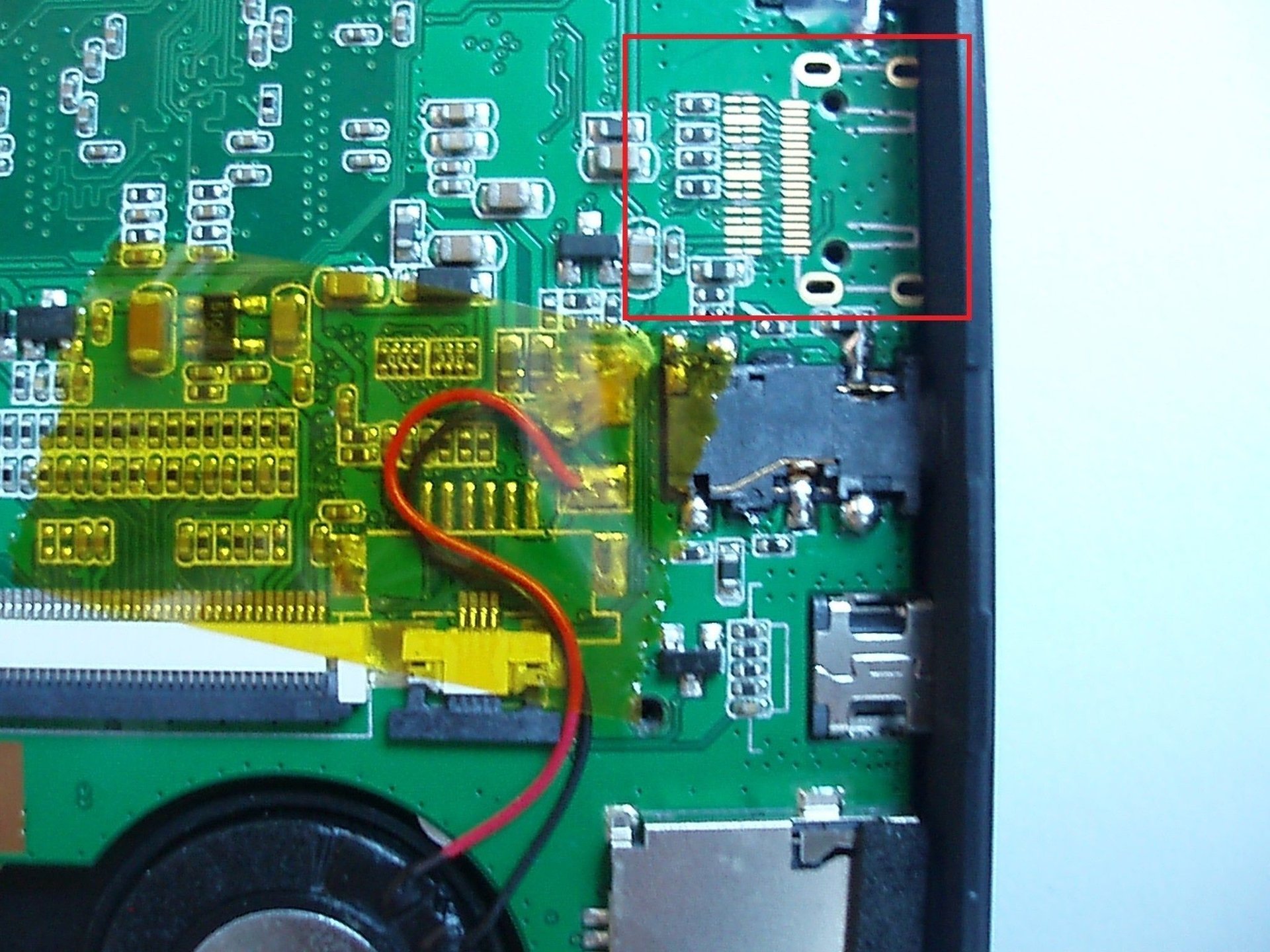

Auf dem Folgenden Foto ist die Kontaktreihe für die Buchse im Roten Kasten:


SSSSSSSSSSSooooooooooooooooooooo Wie Gefällt euch mein Gedanke soll ich ihm nachgehen?????
Bitteschön ihr habt das Wort.

Grüsse Tobias



[TSC Yoda]

WEITERMACHEN!

Hehe, ich finds cool und hoffe, Du kannst das Dingen zum HDMI-en bringen



Gruß
Markus



[TSC Yoda]

Die Lötpunkte liegen zwischen Ladebuchse (oben) und 3,5"-Klinkenbuchse (darunter), stimmt das?

Dann noch eine Frage zu den anderen Fotos:
Ich sehe auf den Fotos noch zwei Stellen, an denen Chips (fehlen), kannst Du dazu schon was sagen?



Grußß
Markus



[OdysLooxFan]

Genau den mein ich zwischen den Buchsen

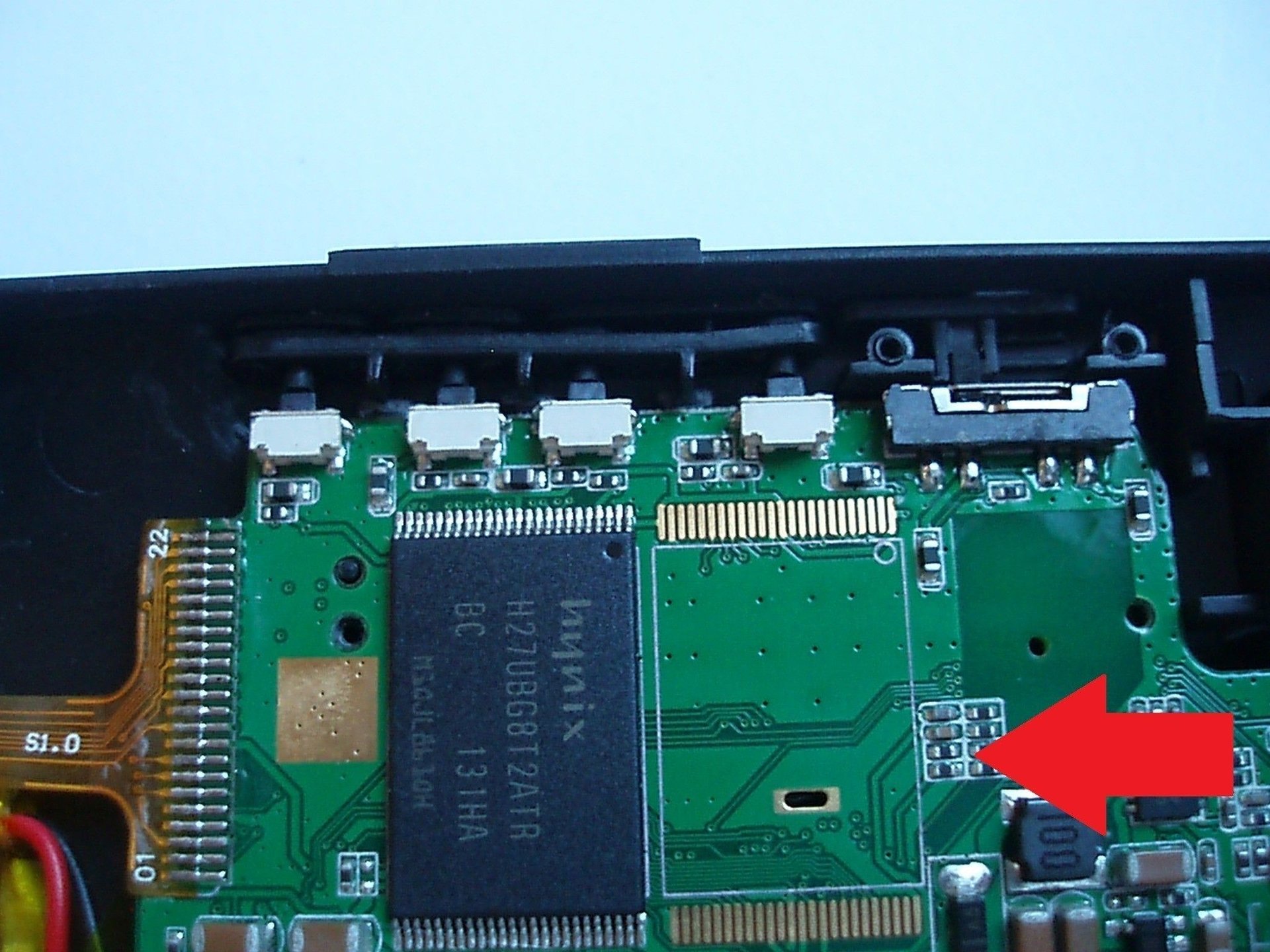

Wenn du diese beiden meinst:

Dieses könnte ein Ram Platz sein:

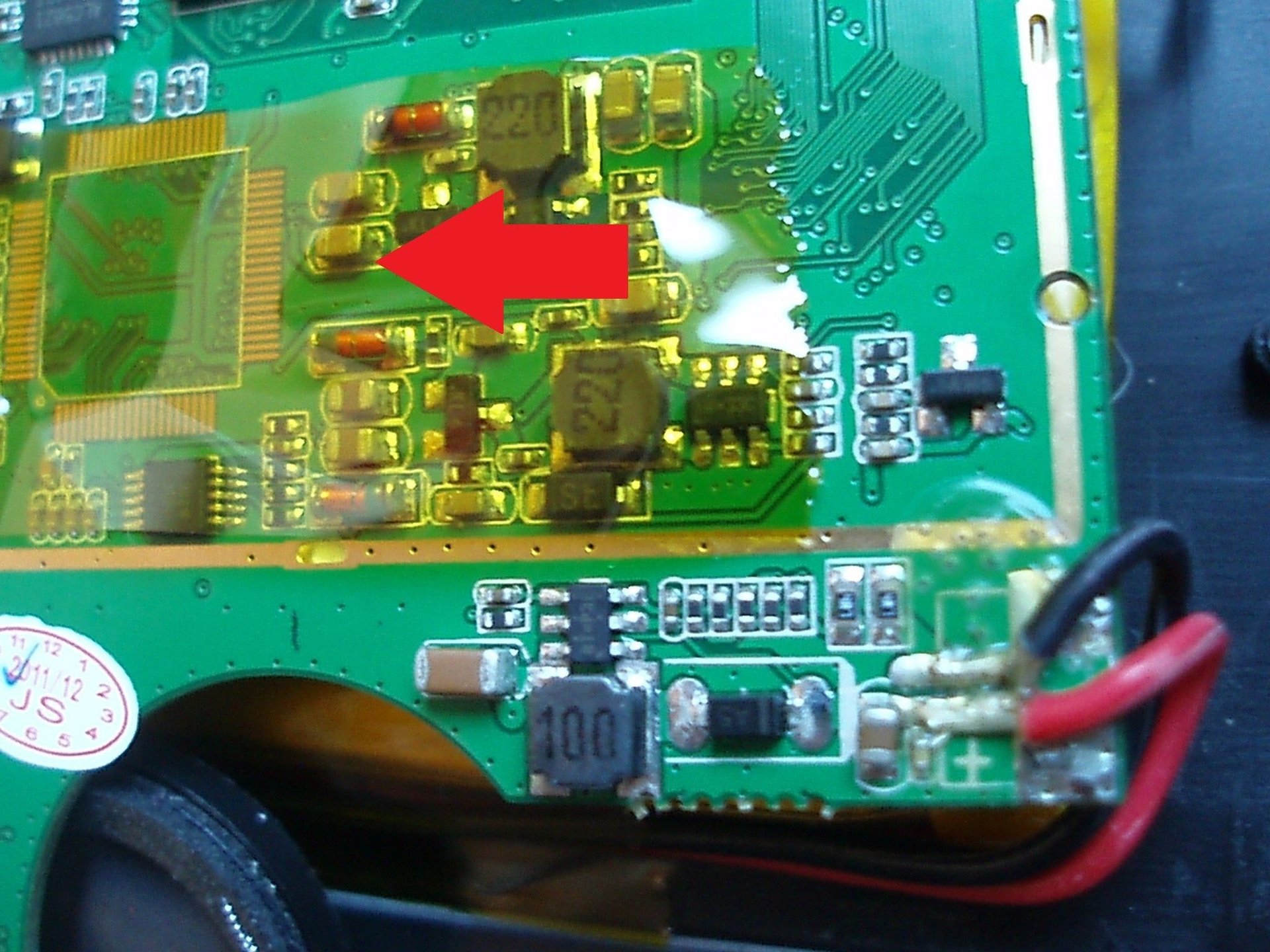

Dieses ist mir nicht ganz Schlüssig:


Das nach Aussen führen von hDMI könnte weniger das Prob sein das überreden vom Pad zum ausspucken der HDMI Signale schon eher



[OdysLooxFan]

Aufruf wer ein Defektes Loox hat Sturzschaden oder ähnlich bitte bescheid sagen benötige das Board für Messungen und co.
Wichtig das Board muss intakt sein.Display Akku und Gehäuse dürfen Beschädigt sein.



[TSC Yoda]

Jupp, die Beiden meine ich.

Spannend wirds auf der Vorderseite bei der um 45° verdrehten Fläche, das muss was Größeres sein....



Gruß
Markus



[OdysLooxFan]

Spannend wirds bei beiden denn WENN es ein Platzhalter für einen weiteren Speicher Baustein sein sollte, muss man erst mal den Richtigen Speicher finden der da hin gehört.
Noch wichtiger WENN man ihn hat was macht das Loox damit.



[TSC Yoda]

Ich bin leider bei den Android-Plattformen noch ziemlich jungfräulich, muss erst noch ne Menge lesen, bis ich da was sagen kann....

-Ist der Chipsatz "on die" bei der CPU
-wieviel Speicher kann der Cortex A8 adressieren
-...
