Odys Loox - Akkulaufzeit?!

[Oma7144]

Hallo,

ich versuche im Moment mein Loox mit einem Kabeladapter, USB Charger Power Cable Cord, am USB-Port meines PC's zu laden.
Zur Überwachung ds Ladevorgangs hab ich die im Post 2 genannte App installiert.
Erster Zwischenbericht nach 2 Stunden:
Akkustand vor Beginn des Ladevorgangs: 20%
Akkustand nach 2 Stunden am USB-Ladekabel: 20%
Bildschirm war während des Ladevorgangs abgeschaltet, Lade-LED brannte...
Wie kann das sein?
Kann der Ladekontroller im Loox mit dem geringen Ladestom aus dem USB-Anschluß nicht umgehen?

Die Intelligenz sitzt auf Seiten des Tabs. Hier wird geprüft, ob es an einem USB oder einem Ladegerät (DCP)
hängt.

a) Tab aus - das USB-Ladegerät (laut Spezifikation max. 500 mA) wird als DCP identifiziert und der volle
Ladestrom lädt den Akku.

b) Tab an - das USB-Ladegerät wird als USB-Anschluß identifiziert, d.h. spezifikationsgemäß kommen da
erst mal max. 100 mA an.

b1) Screen aus - reicht anscheinend für den Betrieb aus.

b2) Screen an - das Tab sieht entweder nicht die Notwendigkeit beim Host mehr anzufordern als für den
Betrieb notwendig ist (was im Falle eines USB-Ladegerätes ja schon nicht ginge, da das Ding nicht
kommunizieren kann), oder aber der Ladestrom von max. 500 mA reicht nicht aus, um über den Betrieb
hinaus noch den Akku zu laden.


Soweit. Könnt ihr das mal anhand eurer Beobachtungen challengen?!



[Oma7144]

ich denke ich kann Dir da auch was helfen: seit ~3 std 15 min hängt mein Loox an einem USB-Lader (der vom Ideos X3 wenn Dir das was sagt ) und das Teil soll ja angeblich laut Typenschild 1A liefern ...
tja, das Loox lädt also munter vor sich hin, war zu Beginn auf 8% runter, Display ist die ganze Zeit eingeschaltet gewesen, und es meldet nun 74% ...

Gut. Der USB-Lader gehört zu einem Handy und wird sich daher nicht USB2.0 spezifikationskonform verhalten.


Was hast du denn da für einen Ladekabel? Den von oben?



[wusel]

Gut. Der USB-Lader gehört zu einem Handy und wird sich daher nicht USB2.0 spezifikationskonform verhalten.
Was hast du denn da für einen Ladekabel? Den von oben?

yep - hatte ich noch rumliegen; ist glaube ist von einem Bluetooth Ohrknopf und passte zufällig
Das Laden ging auch überraschend schnell meine ich; werde es aber nochmal genauer beobachten wenn ich die ganze Zeit dabei bin.
Ansonsten kann ich noch ein prima Universal-Netzteil empfehlen (habe ich schon 3 Stück von):
KFZ Universal Netzteil/Ladegerät für Laptop 150W +USB | eBay
Eingang 12V + 110-230V; USB liefert 1A, und ansonsten passt das Teil an fast jeden Laptop (für neuere IBM/Lenovo die 20V benötigen mit 7,1mm Hohlstecker sowie für DELL und einige HP muss man allerdings noch zusätzlich dieses Stecker-Set kaufen). Ich finde den Preis von 16.90€ echt ok; das ding wird zwar beim Laptop-Laden ziemlich heiss, das Gehäuse ist aber komplett aus Aluminium und kann die Wärme daher gut abführen.



[Oma7144]

yDas Laden ging auch überraschend schnell meine ich; werde es aber nochmal genauer beobachten wenn ich die ganze Zeit dabei bin.

Bitte immer schön deine Meßkurven (siehe #2) hier reinhängen.

Many thanks in advance!



[bella_b33]

ich glaube Oma meinte eher ob Du Italienisch lesen und für uns entzerren kannst ...

Nein, bei mir ist nur der Name italienisch

Ansonsten kann ich noch ein prima Universal-Netzteil empfehlen (habe ich schon 3 Stück von):

Ich habe fürs Auto Hama Dual Piccolino USB-Kfz-Ladegerät: Amazon.de: Elektronik gekauft. Sehr klein, ich lad alle Dinge damit(E-Zigarrette, Handys, das Loox jetzt wahrscheinlich auch gelegentlich mal ) Ich weiß, daß es Billigere gibt. Die 2000mA haben mich aber gereizt



[KDO70]

Die Intelligenz sitzt auf Seiten des Tabs. Hier wird geprüft, ob es an einem USB oder einem Ladegerät (DCP)
hängt.

a) Tab aus - das USB-Ladegerät (laut Spezifikation max. 500 mA) wird als DCP identifiziert und der volle
Ladestrom lädt den Akku.

b) Tab an - das USB-Ladegerät wird als USB-Anschluß identifiziert, d.h. spezifikationsgemäß kommen da
erst mal max. 100 mA an.

b1) Screen aus - reicht anscheinend für den Betrieb aus.

b2) Screen an - das Tab sieht entweder nicht die Notwendigkeit beim Host mehr anzufordern als für den
Betrieb notwendig ist (was im Falle eines USB-Ladegerätes ja schon nicht ginge, da das Ding nicht
kommunizieren kann), oder aber der Ladestrom von max. 500 mA reicht nicht aus, um über den Betrieb
hinaus noch den Akku zu laden.

Woher soll das Tab wissen, was am Ende des Kabels hängt? (Ladegerät, USB-Anschluß, USB-Ladegerät,...)
Es kann doch nur feststellen:
externe Spannung da (Ja/Nein) (2 Kabel + und -)
-> Wenn ja, dann startet der Ladevorgang.
Wenn nun der angeforderte Strom die Leistung des 'Ladegeräts' übersteigt, bricht die Spannung ein...
-> wenn nein, Batterie wird entladen.

Ich hab mal verschiedene Scenarien getestet, wobei bei mir noch nie ein positiver Ladestrom aufgetreten ist. Ich verwende das Loox auch als Navi mit BT-GPS.
Im Auto hab ich nun immer die gleiche Strecke mal mit Ladekabel, mal ohne ausprobiert.
(Bildschirmhelligkeit minimal)
1. Ohne Ladekabel wird zw. -751 mA und -1352 mA Strom verbraucht, die Batteriekapazität sinkt innerhalb von 15 Min. von 65% auf 58%.
Danach Ruhestrom -12mA. (Loox im Standby)
2. Mit USB-Ladekabel bleibt der Strom konstant bei -12mA, Batteriekapazität bleibt ebenfalls konstant!?
(Bildschirmhelligkeit maximal)
3. Ohne Ladekabel wird bis zu -2900 mA Strom verbraucht, die Batteriekapazität sinkt innerhalb von 15 Min. um ca. 13%
4. Mit Ladekabel wird bis zu -1780 mA Strom verbraucht, die
Batteriekapazität sinkt innerhalb von 15 Min. um ca. 3%

-> Strom des USB-Ladekabels wird im Loox verwendet/Verbraucht, allerdings reicht es bei mir im Moment nicht zum laden! Hab mir nun einen USB-Ladeadapter fürs Auto mit 2000mA bestellt ....

Noch was merkwürdiges:
Batteriekapazität vor den ausschalten 53%.
Loos komplett ausschalten. Nach 1 Min wieder eingeschaltet.
Batteriekapazität nach dem einschalten 49%....

Ich hab da aber auch schon größere Sprünge beobachtet!

Klaus



[Oma7144]

Woher soll das Tab wissen, was am Ende des Kabels hängt? (Ladegerät, USB-Anschluß, USB-Ladegerät,...)
Es kann doch nur feststellen:
externe Spannung da (Ja/Nein) (2 Kabel + und -)

Das geht natürlich rein elektrisch ;-)

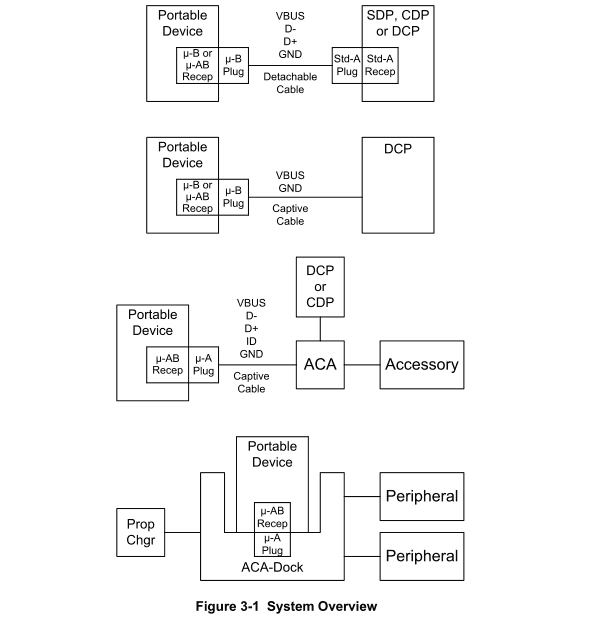

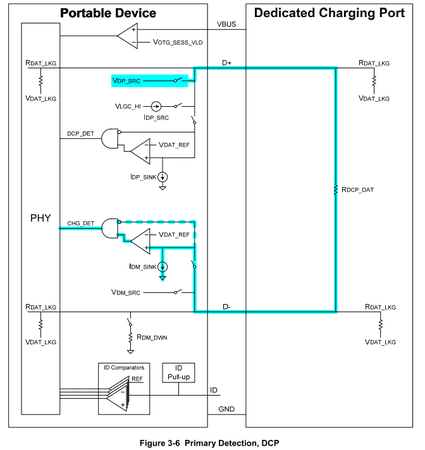

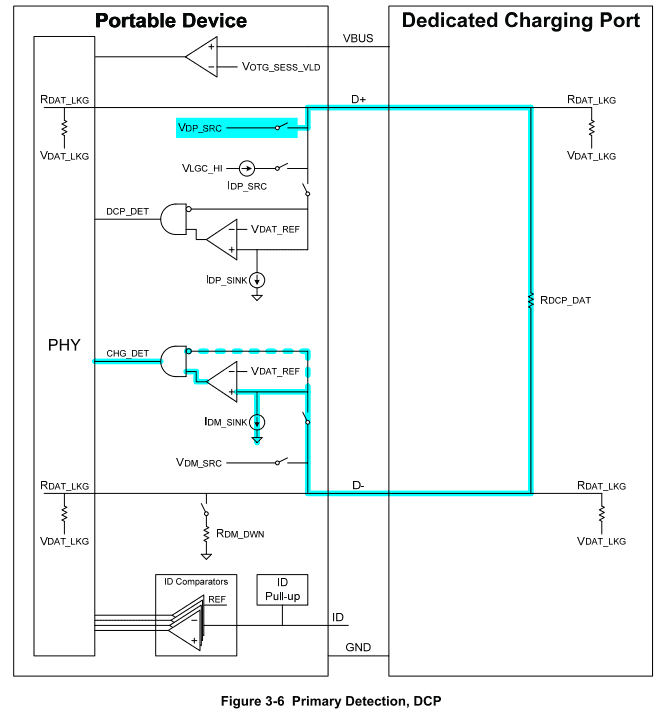

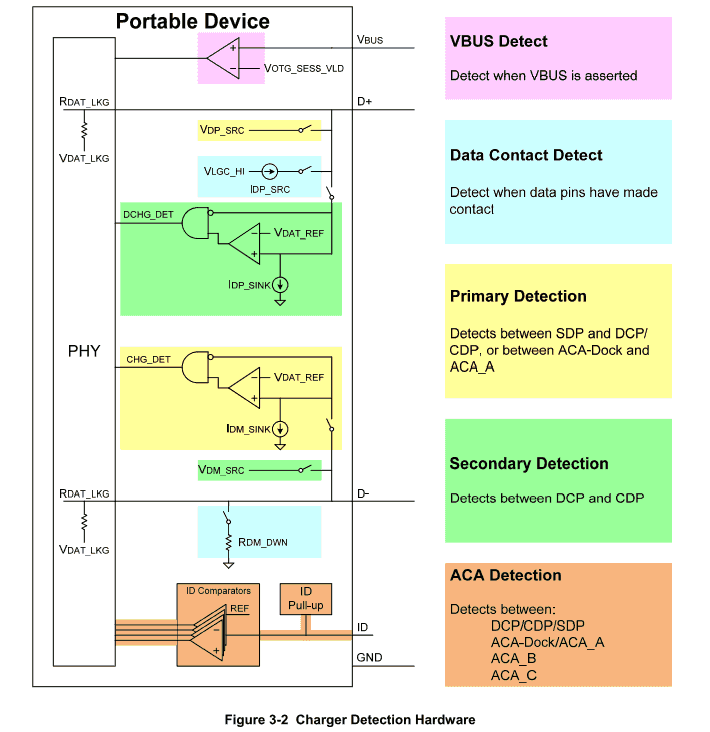

In der Anlage mal ein Eindruck von der "Intelligenz" und den Verschaltungsmöglichkeiten.
Ein DCP z.B. ist dadurch kodiert, daß die nicht benötigten Datenleitungen mit maximal 200Ω gebrückt sind.



[KDO70]

Schöne Bilder, aber meine USB-Adapter-Ladekabel wird doch am 'normalen' Ladeport des Loox angeschlossen. Das sind nur 2 Kontakte!
+ und - !
Da gibt es keine 'nicht benötigten' Datenleitungen! ?

Klaus



[Oma7144]

Ja klar. Die Beobachtung war doch, daß unterschiedliche Ladegeräte/Kabel-Konstellationen auch unterschiedlich
interpretiert werden. Somit wollte ich eigentlich auch nur herausarbeiten, daß die Verschaltung der anderen Seite
wohl irgendwie wichtig ist ...



[KDO70]

Die Schaltbilder beziehen sich doch auf die Verschaltung einer USB-Buchse.
Da wir im Loox allerdings NICHT über die USB-Buchse laden können, sondern über den extra Anschluß kann das Loox nicht erkennen, was für ein Ladegerät den Ladestrom liefert.
Ich bin gespannt wie sich mein neuer USB-Ladeadapter auswirken wird. Der soll ja dann 2000mA liefern können.

Klaus



[Oma7144]

Ich bin gespannt wie sich mein neuer USB-Ladeadapter auswirken wird. Der soll ja dann 2000mA liefern können.

Gespannt wir auch sind ...



[KDO70]

Hallo Oma7144,

leider habe ich beim bestellen des neuen USB-Ladeadapters einen Anbieter erwischt, der seine angegebene maximale Versandzeiten voll ausgeschöpft hat. (von Hamburg 10 Tage!!!)
Gestern ist der Adapter dann endlich eingetroffen
Erster Test heute morgen, auch bei maximaler Bildschirmhelligkeit, mit USB-BT-Dongle und Navit im Betrieb fließt noch ein positiver Ladestrom!
Der Adapter liefert max. 2A.
Was mich noch irritiert, die Lade-LED brennt nicht!
Werde weiter testen und Ladekurven später hier einstellen.



Klaus



[kay_w]

Hallo,
ich habe seit 2 Wochen das Odys Loox und habe ein paar Fragen zum Akku.

1. Was ist das für ein Akku? Li-Ionen oder Li-Polymer?
2. Wieviele mAh hat der Akku?
3. Wie lade ich den Akku am schonensten?
Hierzu muss ich ein bisschen ausholen. Das Loox rät mir ja ab einer Kapazität von 15% das Laden. Ich persönlich glaube aber noch an den Memory-Effekt (zumindest bei Li-Ionen) und würde daher erst bei 0% Laden. Andererseits weiß ich aus dem RC-Modellbau, dass man Li-Polymer nicht tiefentladen soll und es bei dieser Art Akku keinen Memory-Effekt gibt.
Also, wann soll ich laden? Zwischen 0% und 15% oder wenn das Loox ausgeht (0%).
4. Ich habe eine App für den Ladezustand in %. Ich habe es aber noch nie geschafft, den Akku auf 100% zu laden, dass höchste waren 93%. Ist das normal?
5. Wie sollte sich die "Entladekurve" verhalten? Wenn der Akku voll ist, verliert er seine Kapazität recht langsam, fast linear, aber unter 30% geht es rapide bergab. Ist das normal?

Ganz schön viele Fragen auf einmal, ich hoffe, bei der einen oder anderen kann mir geholfen werden.
Danke, Kay



[hävksitol]

Hallo kay_w, willkommen im Forum.

Ganz schön viele Fragen auf einmal

& viele hättest Du Dir mit Hilfe SuFu selbst beantworten können . Threads, die Dich interessieren könnten, sind z.B.:

https://www.android-hilfe.de/forum/odys-loox.593/odys-loox-technik-im-detail.156065.html
https://www.android-hilfe.de/forum/...date-25-10-2011.158694.html?highlight=Modding
https://www.android-hilfe.de/forum/odys-allgemein.1691/akku-laden-und-ladezustand.278270.html
https://www.android-hilfe.de/forum/...ass-er-eine-lange-lebensdauer-hat.233839.html
