Auf der Suche nach dem Fehler im Hörerlautsprecher hab ich meinen defekten LS mal Stück für Stück zerlegt und habe mit einem sehr einfachen USB-Mikroskop einige Bilder gemacht...

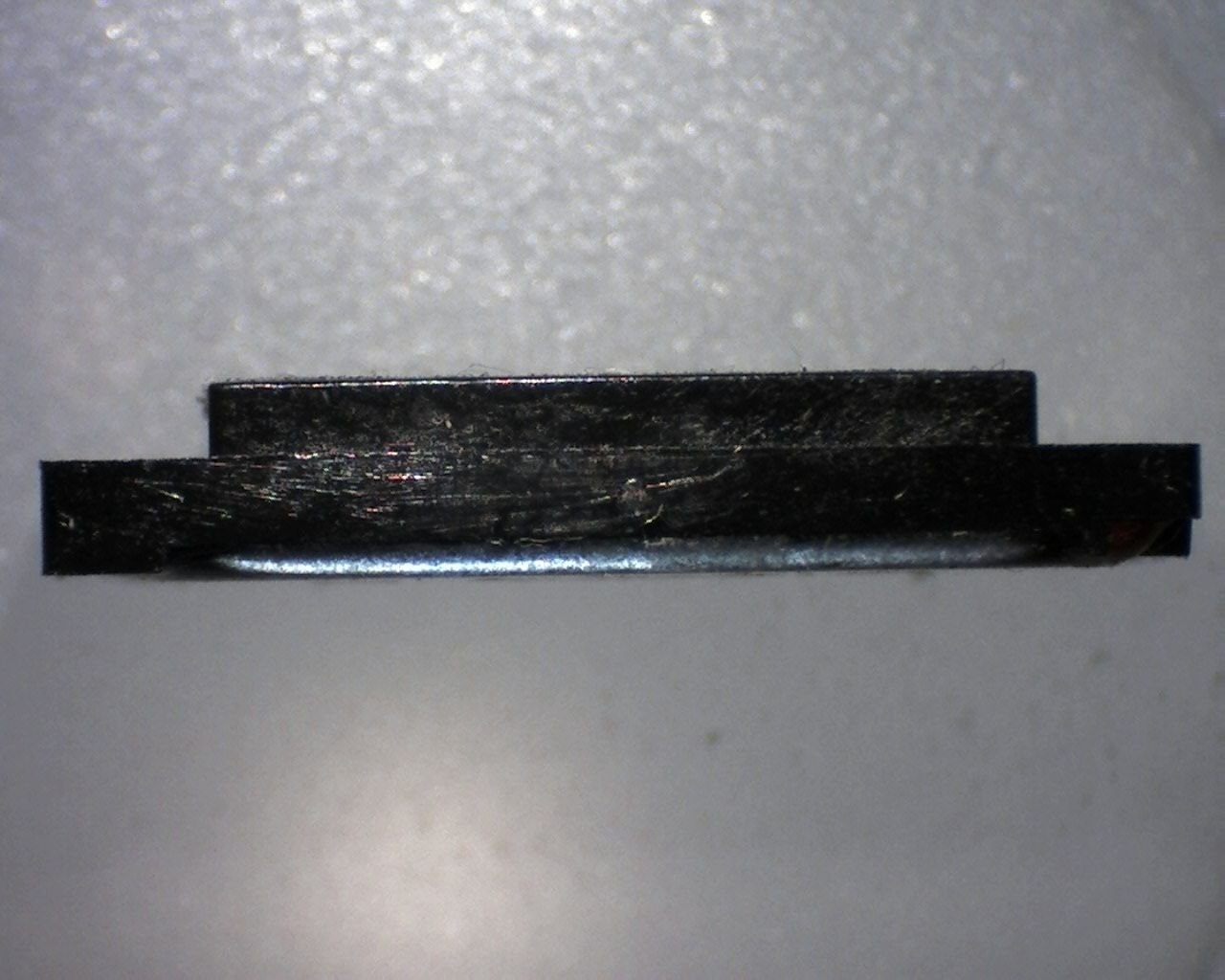

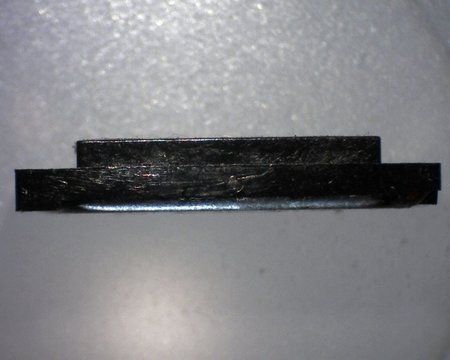

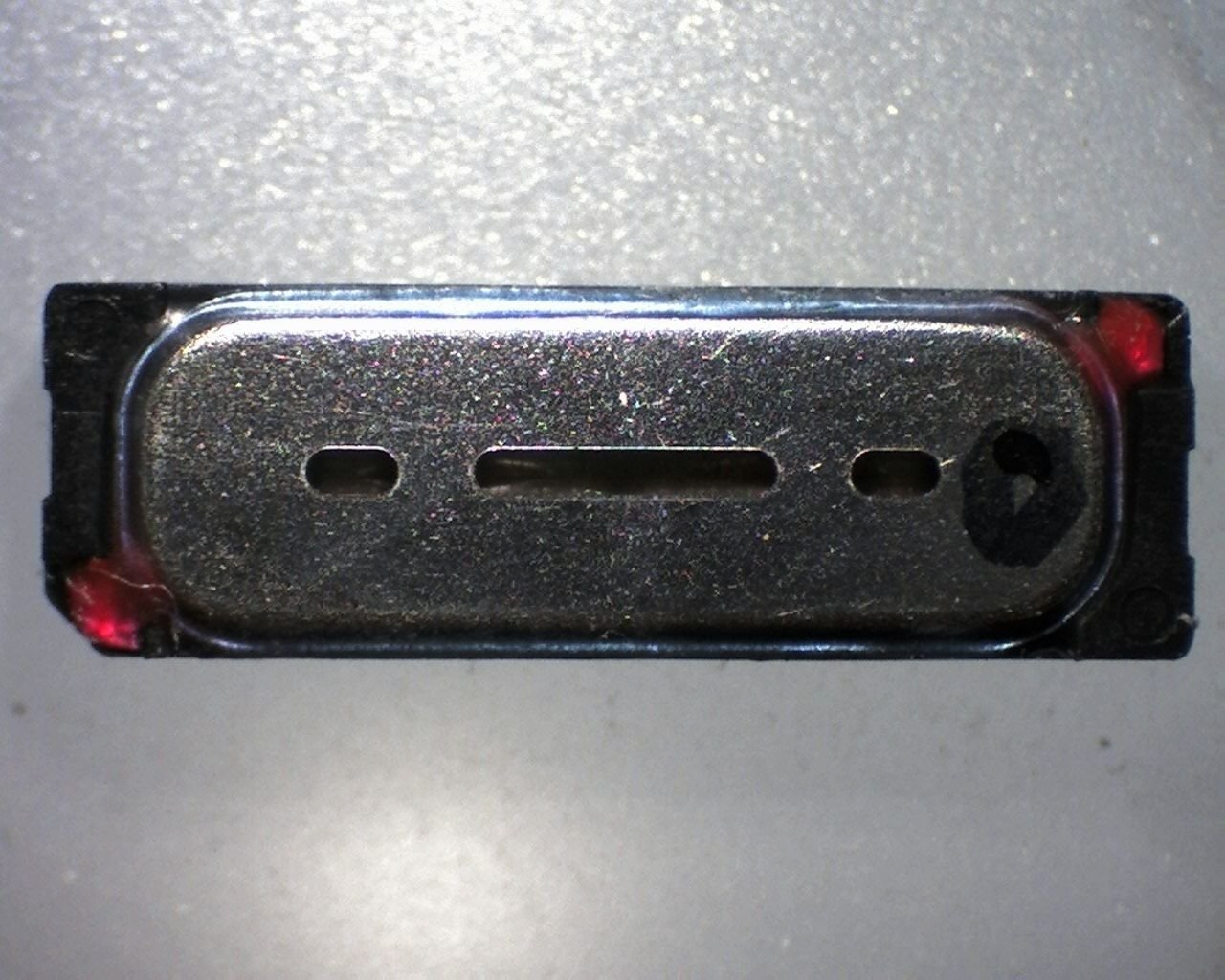

Ich hab zunächst mal äußerlich keine Kontaktprobleme gesehen ... das war aber auch nicht zu erwarten.

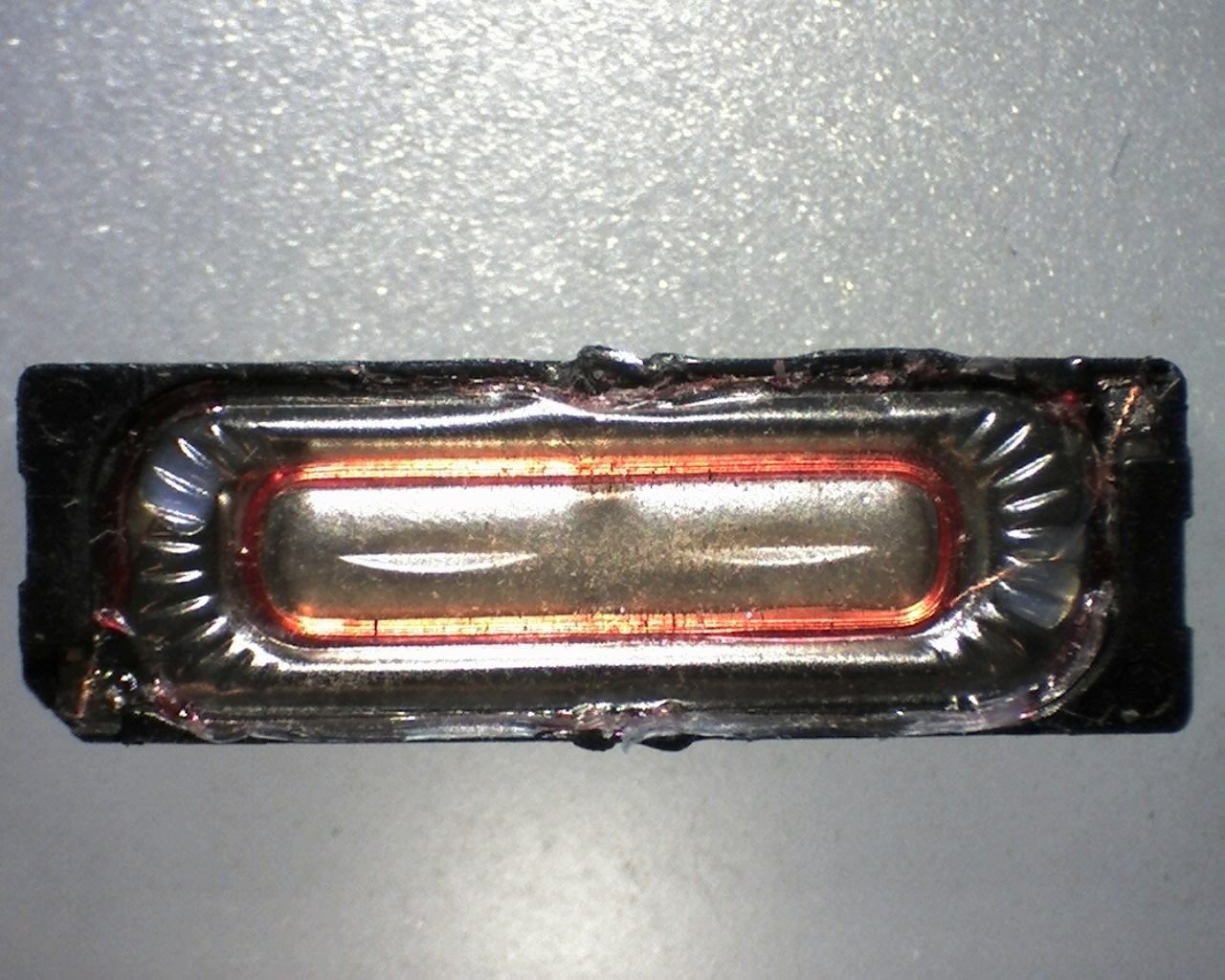

Dann habe ich die Metallkappe entfernt. Die ist rund um mit einem Klebstoff auf den Rand der Membrane geklebt. Die Membrane wiederum ist mit dem Gehäuse verklebt.

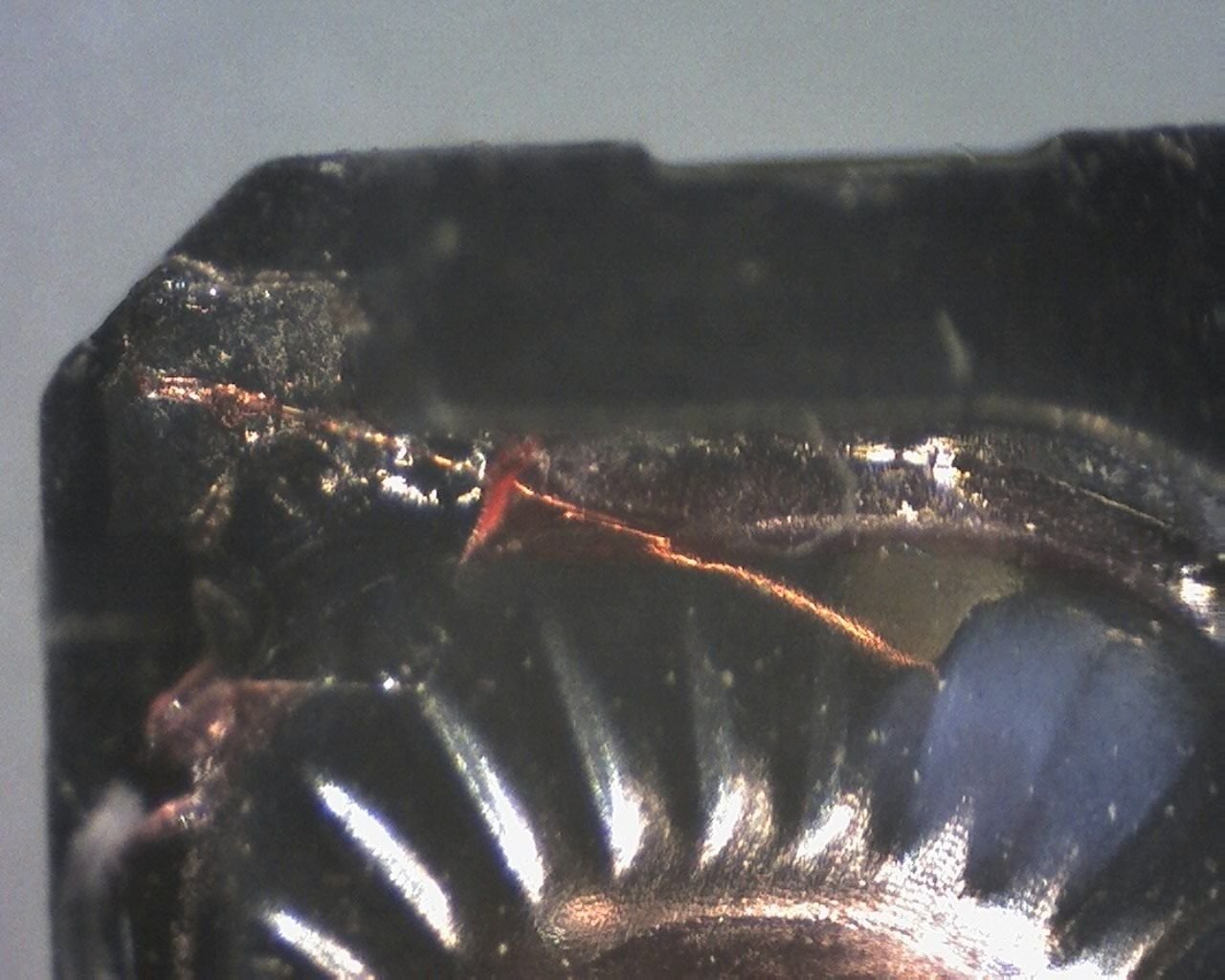

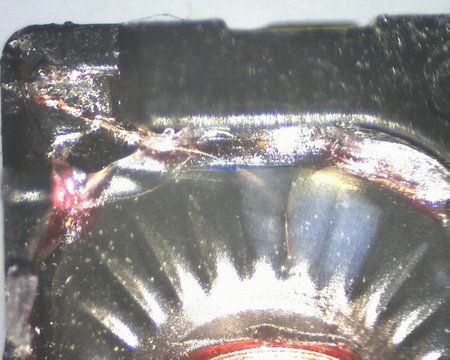

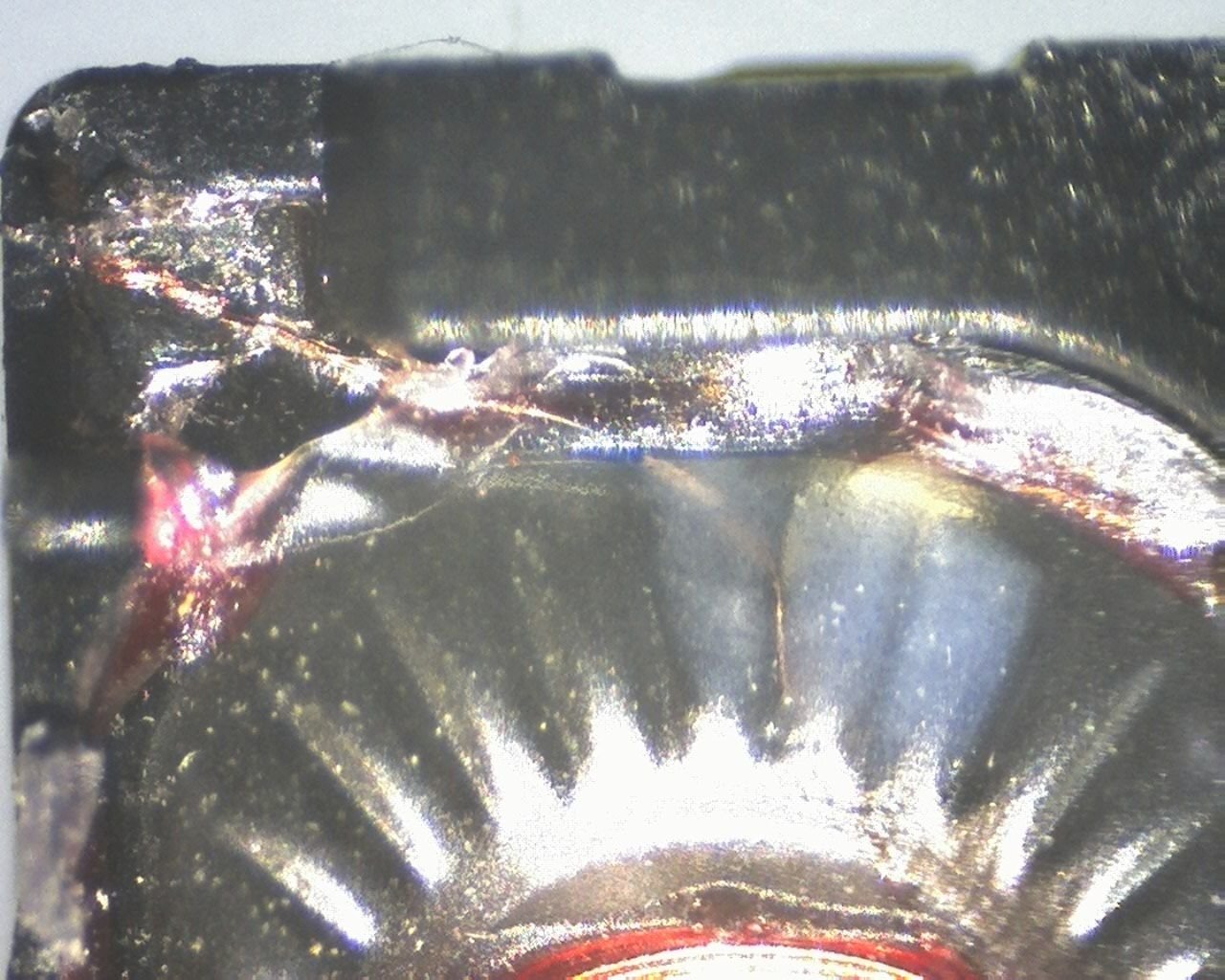

Das Kontaktblech an dem das DEFY die Signale auf den LS gibt sind in die diagonal gegenüberliegenden Ecken des Gehäuses geführt, dort ist der feine Draht der Schwingspule aufgedrückt. Das wird anscheinend so gemacht wie bei Chips auch... der Draht wird so feste auf den Untergrund gedrückt das eine leitende Verbindung entsteht. Dann kommt ein winziger Tropfen eines roten Lackes drauf um die Stelle vor mechanischen Belastungen und Feuchtigkeit zu schützen.

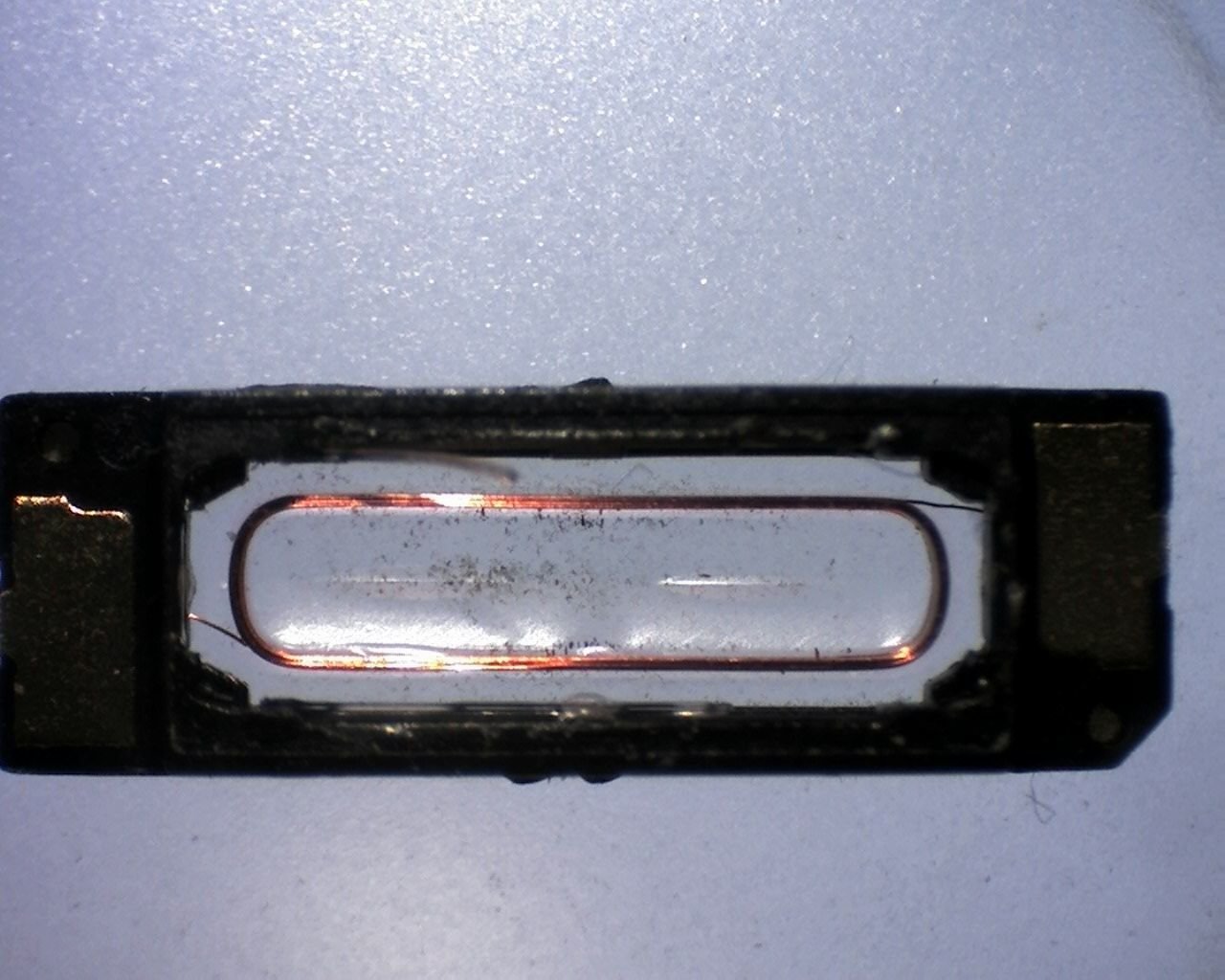

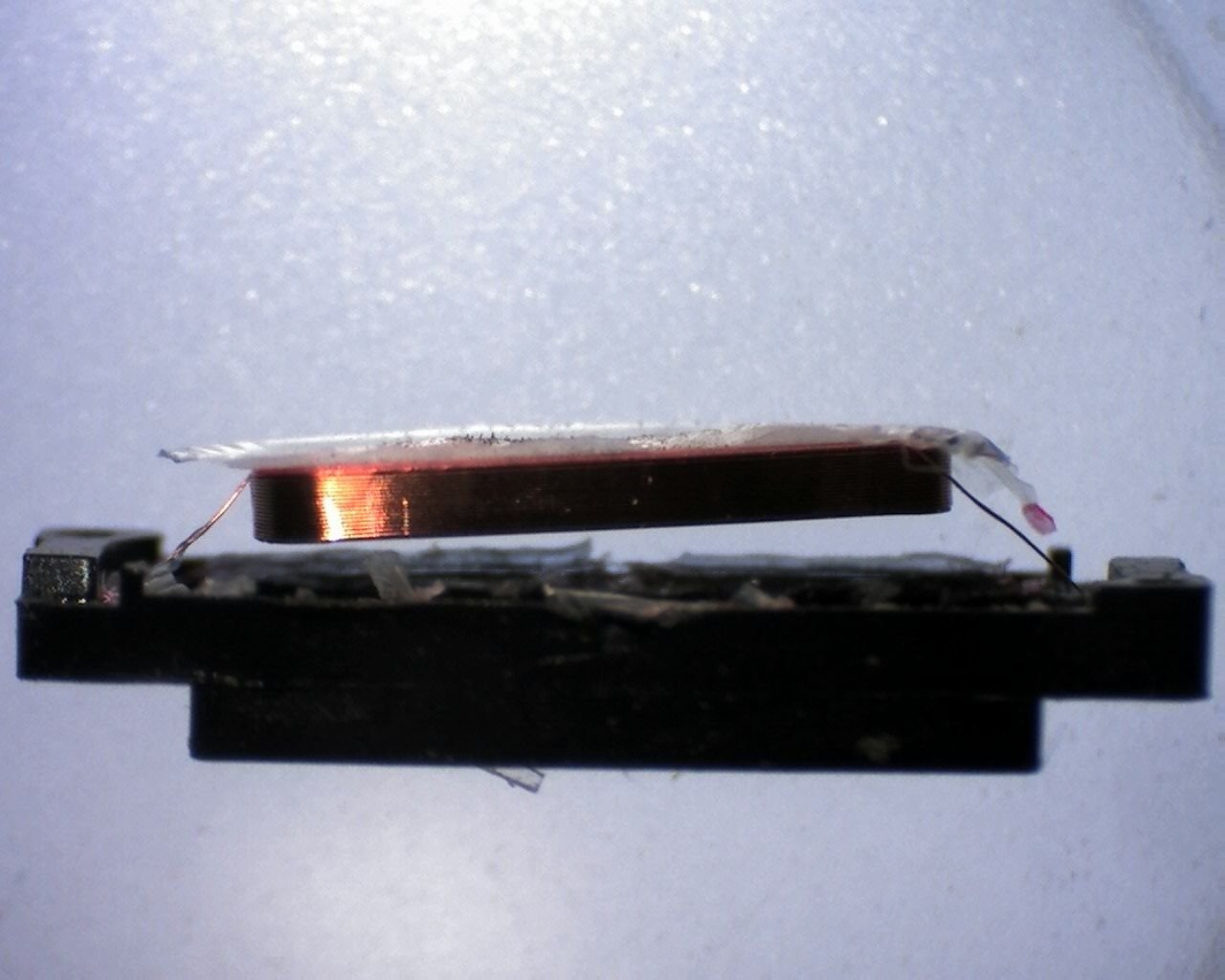

Ich hab dann von der Rückseite den Magneten entfernt und die Spule von hinten fotografiert ... vorsichtig die Membrane aufgeschnitten und leicht nach vorne gezogen... man kann erkennen das die Drähte nicht gerissen waren und weiterhin zu den Anschlusspads verbunden zu sein scheinen.

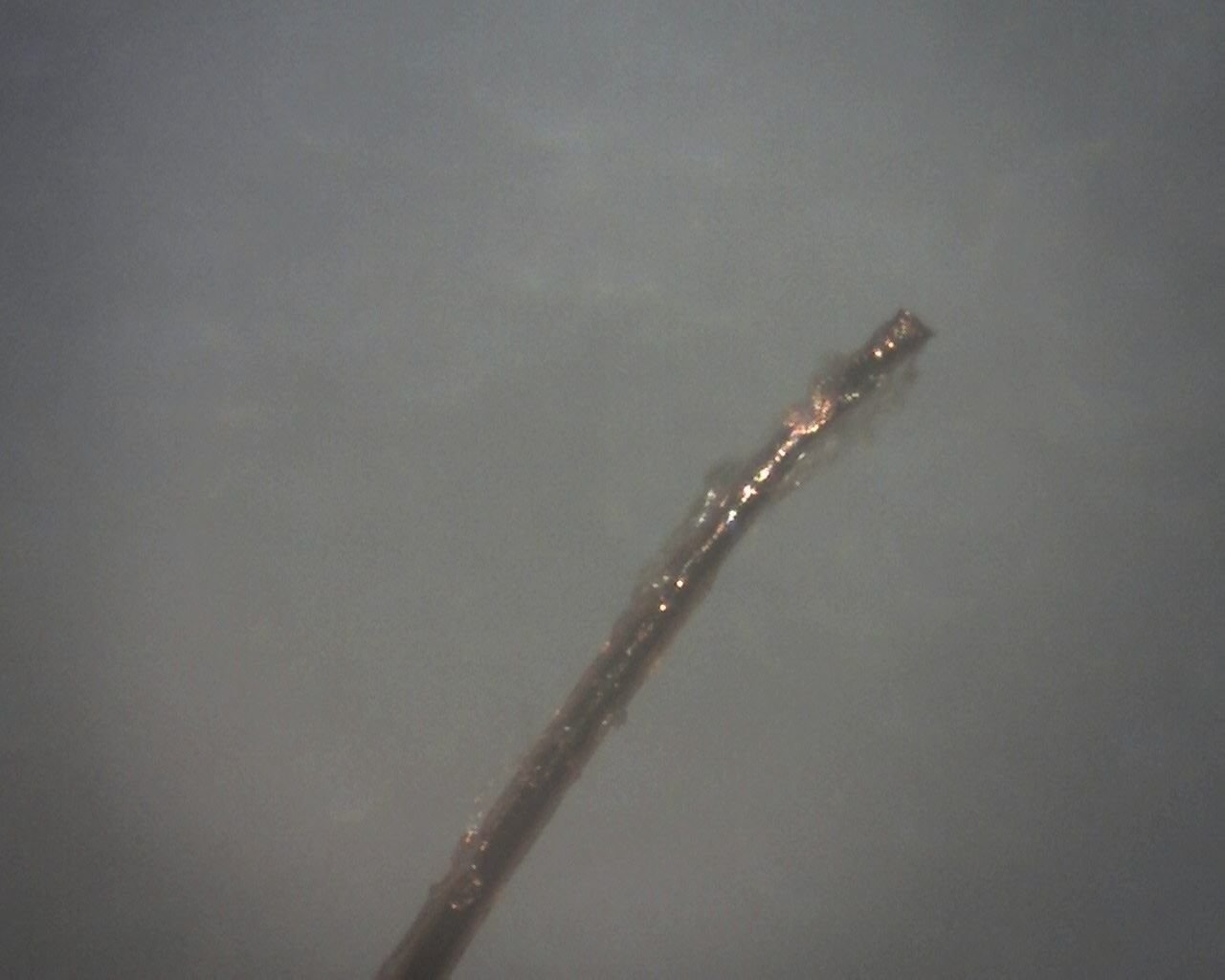

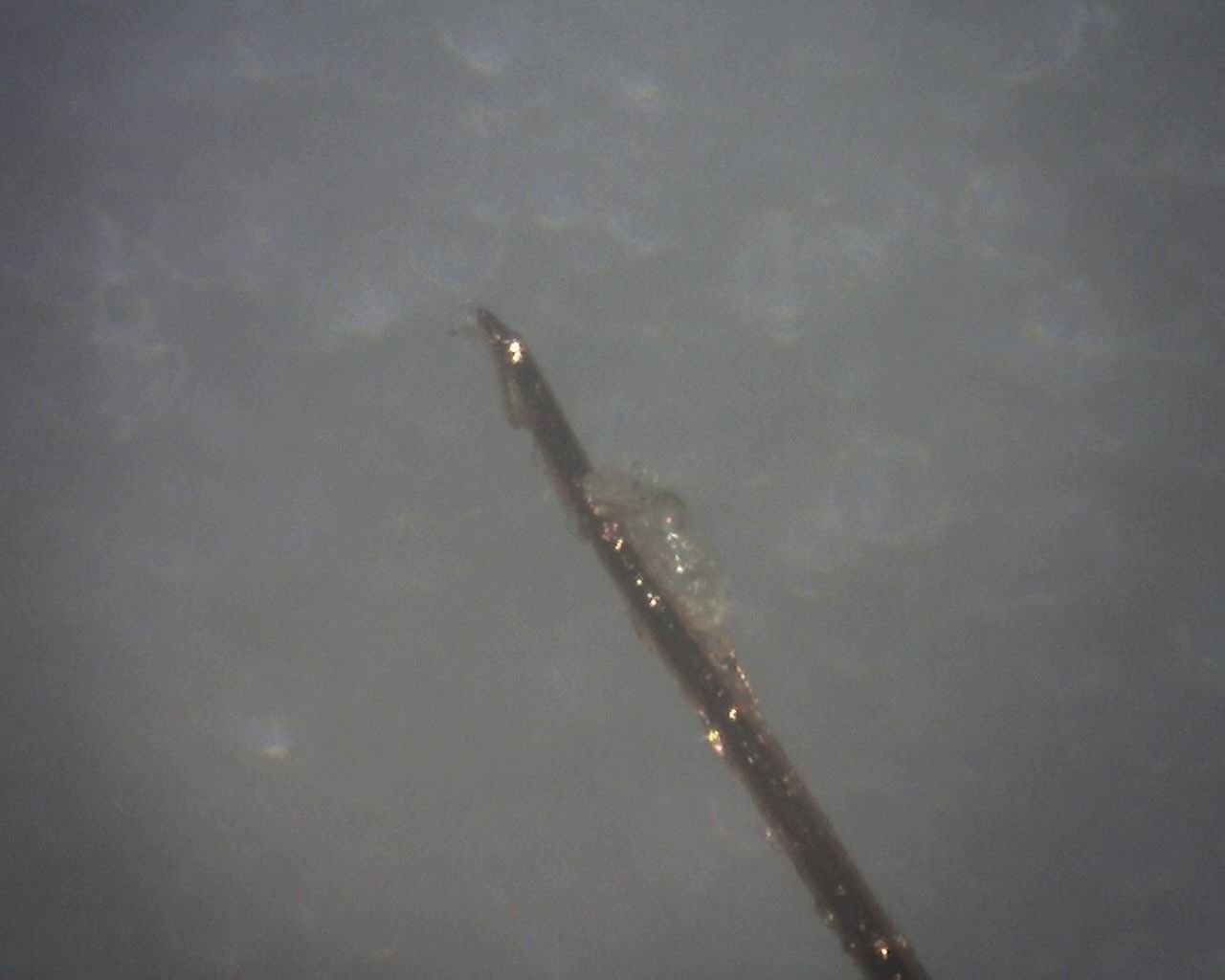

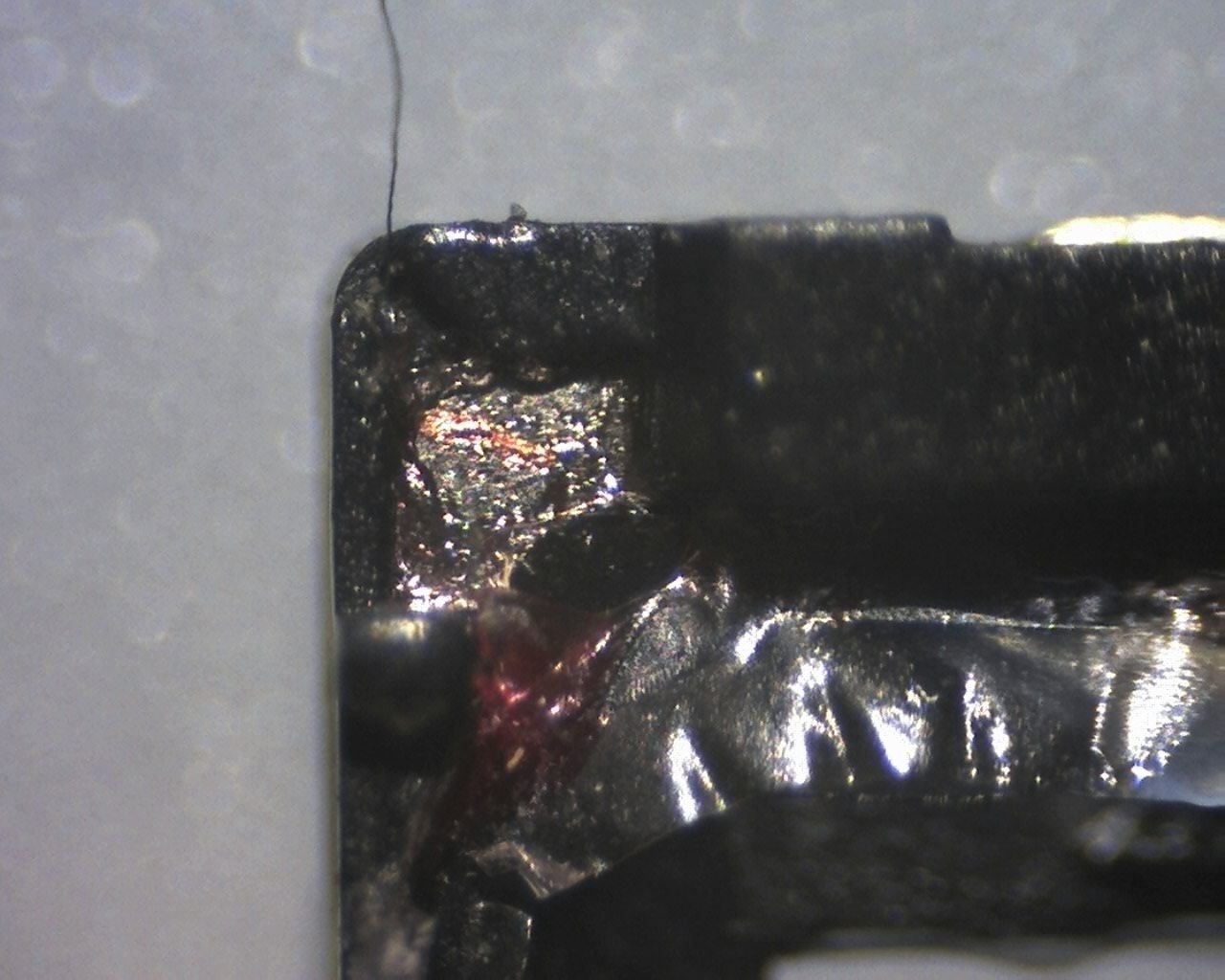

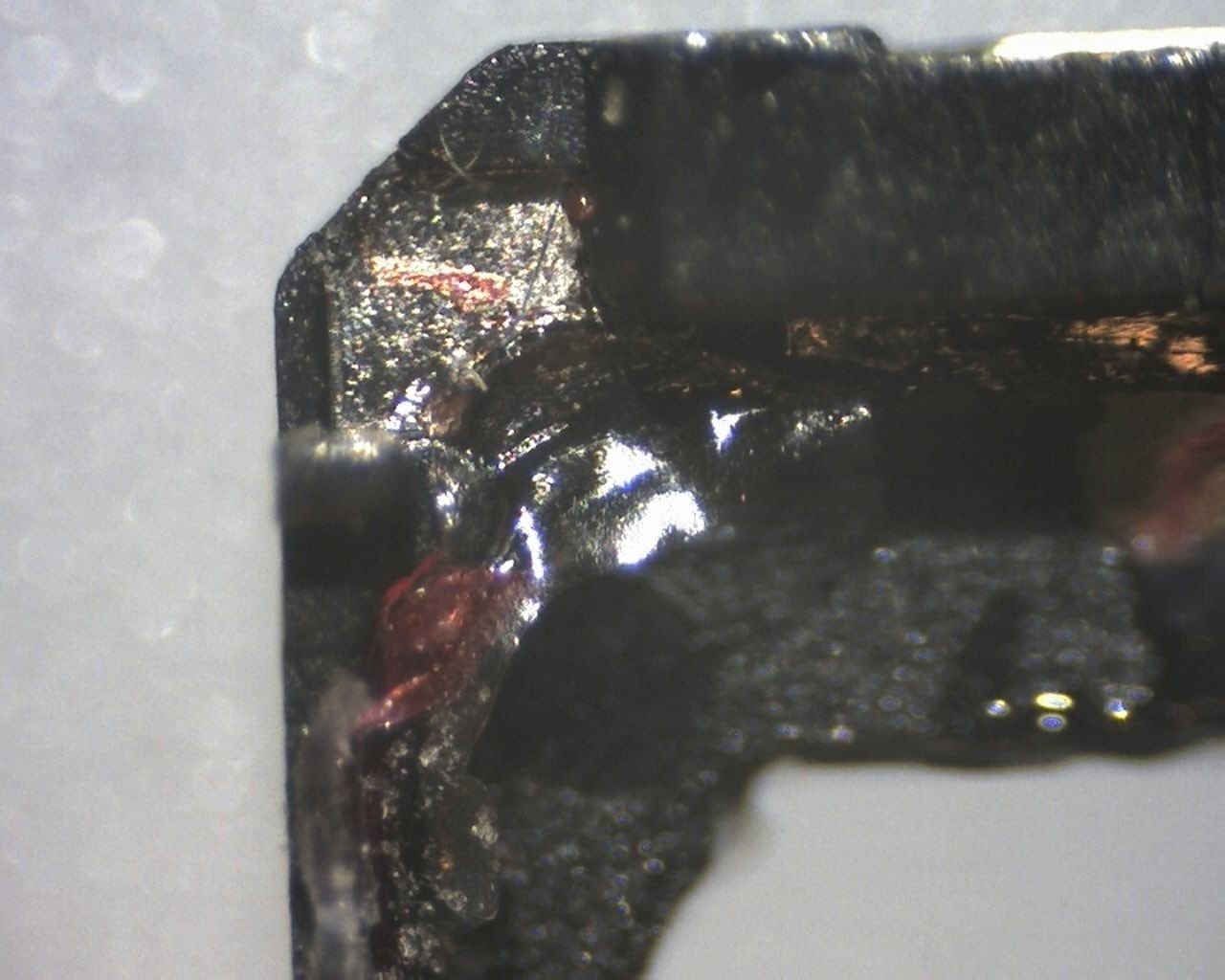

Allerdings ist mir kurz danach einer der Drähte ohne irgendeinen noch so kleinen Kraftaufwand entgegen gekommen ... der zweite brauchte einen spürbaren Kraftafwand um von seinem Pad gelöst zu werden. Leider ist mein Milroskop zu simpel um das besser darzustellen ... also die Drahtenden sehen nicht gebrochen aus und auf den Pads sieht man die Stellen wo der Draht vorher fest war. Aber auf den Pads ist kein "Endstück" der Drähte ... die haben sich also von den Pads gelöst. Beim Versuch den Widerstand der Spule zu messen bin ich an den winzigen Drähten gescheitert ... die sind nämlich mit einem lack isoliert und es ist mir nicht gelungen die zu kontaktieren ohne sie gleich durchzuschneiden
ich kann also nicht 100% sagen ob meine vermutung zutrifft, aber ICH nehme an das der Fehler an den Pads auftaucht... also der Draht könnte dort eine unzuverlässige Verbindung haben. Das kann man nicht wirklich sehen und schon gar nicht reparieren! ich werde aber die Tage vermutlich noch mal einen LS in die Hände bekommen und schauen ob der mir noch was sagen kann
gruß
Ich hab zunächst mal äußerlich keine Kontaktprobleme gesehen ... das war aber auch nicht zu erwarten.
Dann habe ich die Metallkappe entfernt. Die ist rund um mit einem Klebstoff auf den Rand der Membrane geklebt. Die Membrane wiederum ist mit dem Gehäuse verklebt.
Das Kontaktblech an dem das DEFY die Signale auf den LS gibt sind in die diagonal gegenüberliegenden Ecken des Gehäuses geführt, dort ist der feine Draht der Schwingspule aufgedrückt. Das wird anscheinend so gemacht wie bei Chips auch... der Draht wird so feste auf den Untergrund gedrückt das eine leitende Verbindung entsteht. Dann kommt ein winziger Tropfen eines roten Lackes drauf um die Stelle vor mechanischen Belastungen und Feuchtigkeit zu schützen.
Ich hab dann von der Rückseite den Magneten entfernt und die Spule von hinten fotografiert ... vorsichtig die Membrane aufgeschnitten und leicht nach vorne gezogen... man kann erkennen das die Drähte nicht gerissen waren und weiterhin zu den Anschlusspads verbunden zu sein scheinen.
Allerdings ist mir kurz danach einer der Drähte ohne irgendeinen noch so kleinen Kraftaufwand entgegen gekommen ... der zweite brauchte einen spürbaren Kraftafwand um von seinem Pad gelöst zu werden. Leider ist mein Milroskop zu simpel um das besser darzustellen ... also die Drahtenden sehen nicht gebrochen aus und auf den Pads sieht man die Stellen wo der Draht vorher fest war. Aber auf den Pads ist kein "Endstück" der Drähte ... die haben sich also von den Pads gelöst. Beim Versuch den Widerstand der Spule zu messen bin ich an den winzigen Drähten gescheitert ... die sind nämlich mit einem lack isoliert und es ist mir nicht gelungen die zu kontaktieren ohne sie gleich durchzuschneiden
ich kann also nicht 100% sagen ob meine vermutung zutrifft, aber ICH nehme an das der Fehler an den Pads auftaucht... also der Draht könnte dort eine unzuverlässige Verbindung haben. Das kann man nicht wirklich sehen und schon gar nicht reparieren! ich werde aber die Tage vermutlich noch mal einen LS in die Hände bekommen und schauen ob der mir noch was sagen kann
gruß
Anhänge
-
orginal_top.jpg175,7 KB · Aufrufe: 419
-
orginal_side.jpg115,2 KB · Aufrufe: 410
-
cover removed.jpg192 KB · Aufrufe: 383
-
bondpad_1.jpg149 KB · Aufrufe: 534
-
bondpad_2.jpg197 KB · Aufrufe: 414
-
magnet_removed.jpg138,7 KB · Aufrufe: 409
-
still_connected.jpg101,9 KB · Aufrufe: 420
-
end_1.jpg71,3 KB · Aufrufe: 398
-
end_2.jpg71,4 KB · Aufrufe: 395
-
pad_2.jpg127,2 KB · Aufrufe: 378
-
pad_1.jpg130 KB · Aufrufe: 437
