S
Schande
Neues Mitglied
- 7
Dockingstation/ Ladestation für Huawei Watch
- 43 Antworten
- Letztes Antwortdatum
N
-Nemesis-
Fortgeschrittenes Mitglied
- 48
Hallo,
vielleicht kennst du ja jemanden der einen 3D-Drucker hat. Auf folgender Seite kann man sich Druckvolagen runterladen. Man muß nur die Maße beachten, manche sind in inch gemessen.
Hier mal der Link:
"huawei watch" 3D Models to Print - yeggi
Finde die beiden sehr nett:
1. Huawei Watch charging stand by Erikjuh
2. Huawei Watch Stand by louisturbo
Beim 2. ist die Kabellösung nicht die schönste aber wenn man davon Ahnung hat kann man bestimmt noch Änderungen vornehmen. Evtl. noch mit LED´s als Leselampe.
Habe leider auch keinen Drucker dafür aber vielleicht kennst du jemanden.
vielleicht kennst du ja jemanden der einen 3D-Drucker hat. Auf folgender Seite kann man sich Druckvolagen runterladen. Man muß nur die Maße beachten, manche sind in inch gemessen.
Hier mal der Link:
"huawei watch" 3D Models to Print - yeggi
Finde die beiden sehr nett:
1. Huawei Watch charging stand by Erikjuh
2. Huawei Watch Stand by louisturbo
Beim 2. ist die Kabellösung nicht die schönste aber wenn man davon Ahnung hat kann man bestimmt noch Änderungen vornehmen. Evtl. noch mit LED´s als Leselampe.
Habe leider auch keinen Drucker dafür aber vielleicht kennst du jemanden.
S
Schande
Neues Mitglied
- 7
Leider nicht.
Der 1. sieht ja mal schick aus.
Der 1. sieht ja mal schick aus.
doncarloz
Fortgeschrittenes Mitglied
- 27
Apple Watch Stand Holz Bambus Ladestation: Amazon.de: Elektronik
Das Teil habe ich mir gerade mal bestellt. Forstnerbohrer habe ich daheim. Mal gucken ob das was wird. Werde nächste Woche berichten.
Das Teil habe ich mir gerade mal bestellt. Forstnerbohrer habe ich daheim. Mal gucken ob das was wird. Werde nächste Woche berichten.
K
kajos01
Gast
Das wird wohl leider nicht so ohne Weiteres funktionieren und u.U. so aussehen, wie hier präsentiert (, bzw. drüber gelästert wurde)!
http://forum.xda-developers.com/attachment.php?attachmentid=3674634&stc=1&d=1457416684

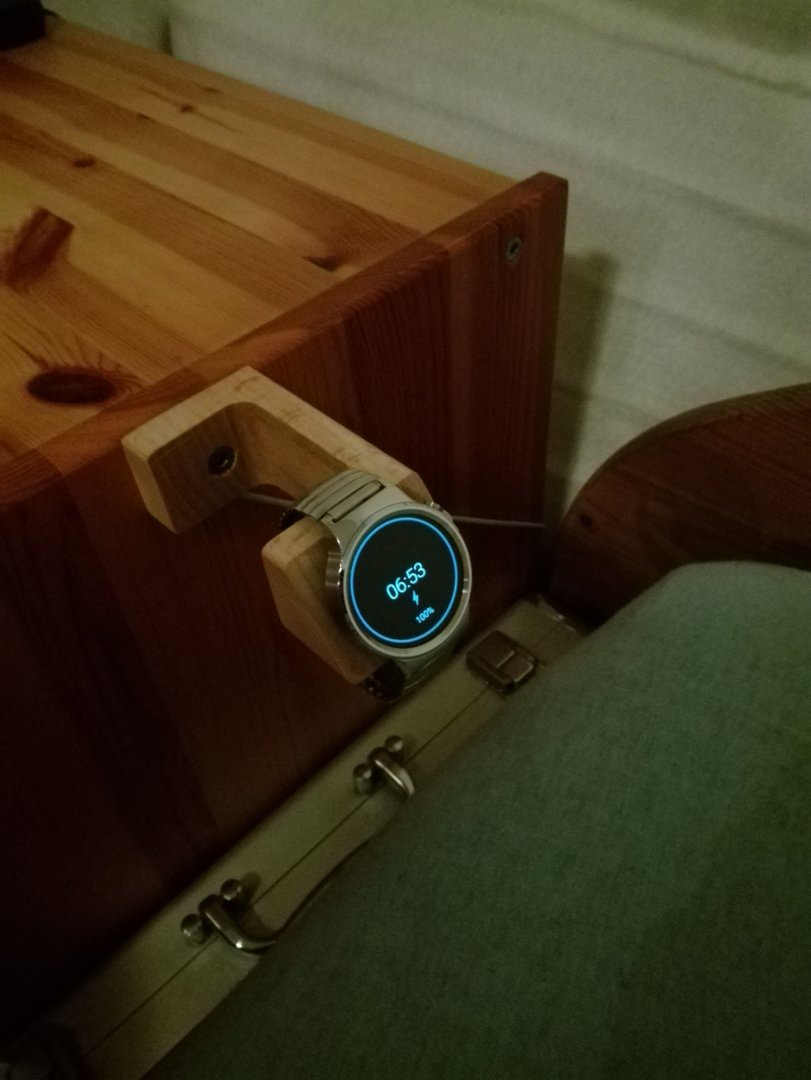

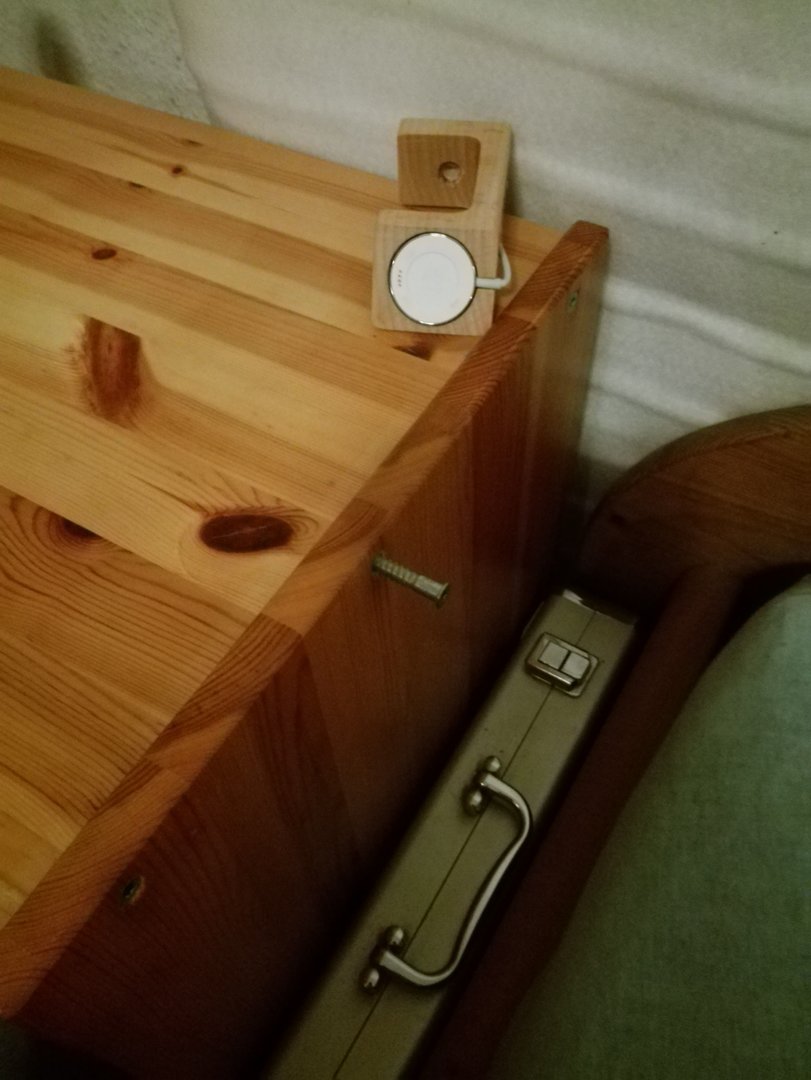

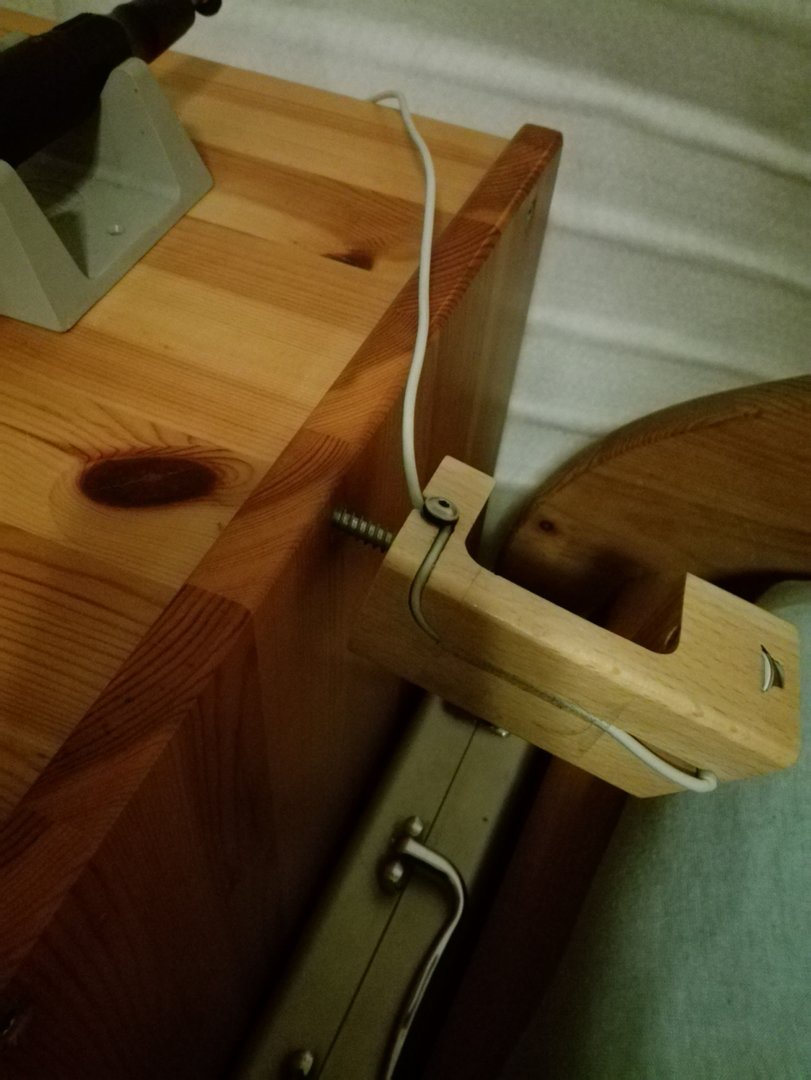

Modified Bamboo Wood Charge Station
Der Forstner-Bohrer erfährt nämlich keinerlei Zentrierung, weil für den Apple-Watch Lader bereits eine Versenkung existiert!
Es ist also zwingend eine sehr feste Einspannung in einer Maschine erforderlich, freihändig geht das wohl mal gar nicht, bzw. endet so (oder ähnlich), wie auf dem XDA-Foto
Ich habe für mich das so gelöst:
Die Basis bildet folgender Artikel:
HOLZ Dock für Apple Watch Ladehalter HELL Stand Station Ladestation 38 42 mm NEU

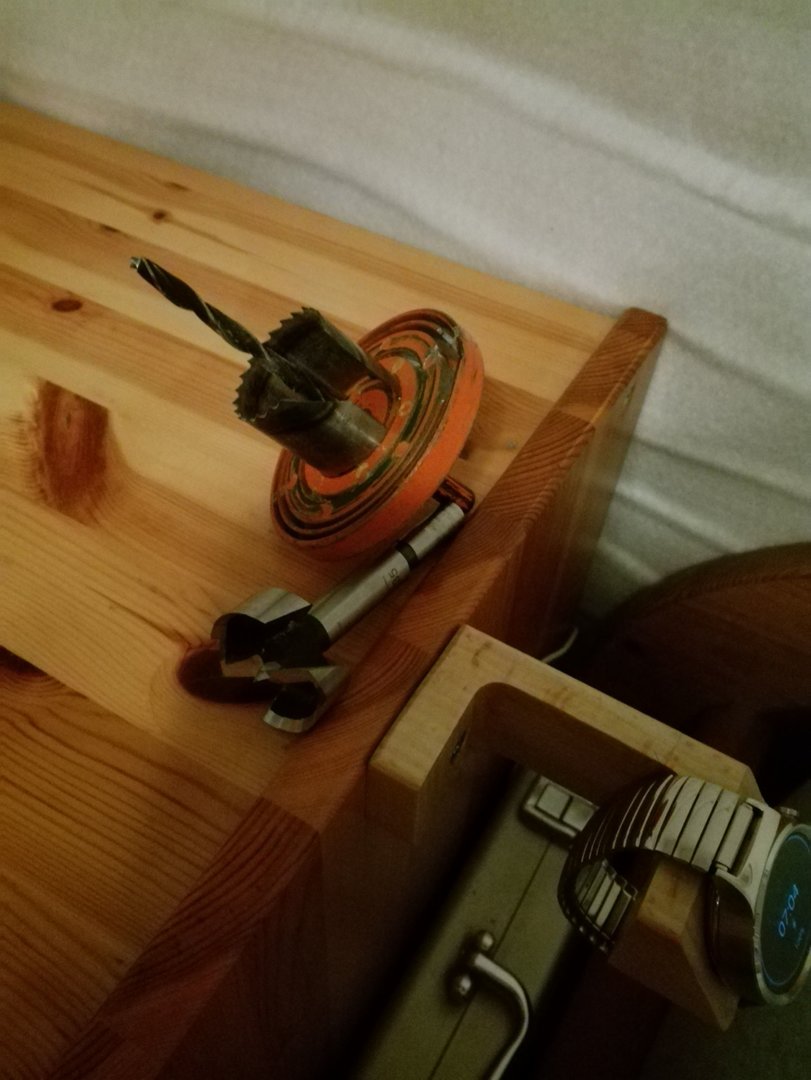

Als erstes habe ich mit einem Kreisschneider 35mm vorgearbeitet,
Das funktionierte einwandfrei, weil für den Apple-Lader glücklicherweise nicht durchgebohrt wurde.
Bei dem von Dir präsentierten Exemplar sieht leider auch das anders aus, wie man an dem Bild erkennen kann, wo er seinen Finger durchsteckt, um den Ladepuck zu entfernen
http://ecx.images-amazon.com/images/I/711QozX1LxL._SL1200_.jpg

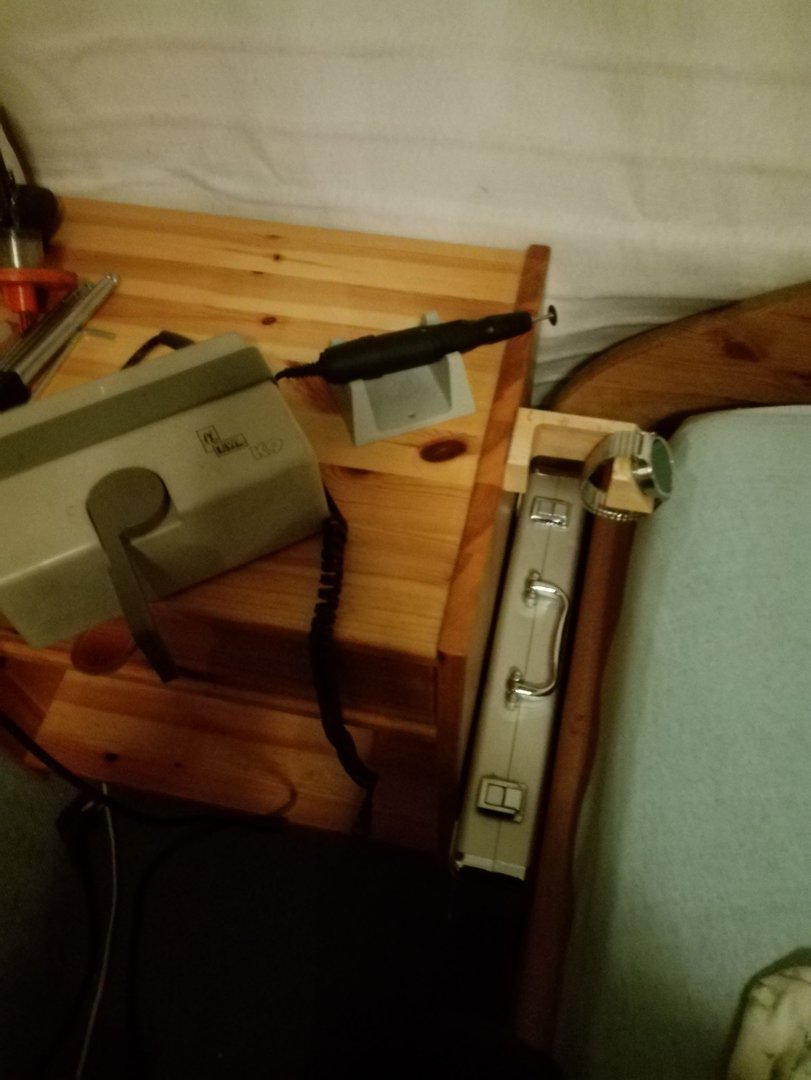

Anschließend habe ich den nun entstandenen Grat mit einer Technikmaschine entfernt
Erst jetzt kann man zerstörungsfrei, auch freihändig, einen Forstnerbohrer von 35mm einsetzen.
Anschließend ist das Loch ev. noch leicht aufzuweiten, weil der Huawei-Adapter ca 35,3mm hat
Zum Abschluß noch zwei weitere, umbaugeeignete Exemplare aus der Bucht:
Wood Bamboo Charging Dock Charger Stand Holder For E7 Apple Watch & iPhone OV
4-in-1 Holz Stand Halter Halterung f. iPhone/iPad/Apple Bamboo X000ELSVE5
http://forum.xda-developers.com/attachment.php?attachmentid=3674634&stc=1&d=1457416684
Modified Bamboo Wood Charge Station
Der Forstner-Bohrer erfährt nämlich keinerlei Zentrierung, weil für den Apple-Watch Lader bereits eine Versenkung existiert!
Es ist also zwingend eine sehr feste Einspannung in einer Maschine erforderlich, freihändig geht das wohl mal gar nicht, bzw. endet so (oder ähnlich), wie auf dem XDA-Foto
Ich habe für mich das so gelöst:
Die Basis bildet folgender Artikel:
HOLZ Dock für Apple Watch Ladehalter HELL Stand Station Ladestation 38 42 mm NEU
Als erstes habe ich mit einem Kreisschneider 35mm vorgearbeitet,
Das funktionierte einwandfrei, weil für den Apple-Lader glücklicherweise nicht durchgebohrt wurde.
Bei dem von Dir präsentierten Exemplar sieht leider auch das anders aus, wie man an dem Bild erkennen kann, wo er seinen Finger durchsteckt, um den Ladepuck zu entfernen
http://ecx.images-amazon.com/images/I/711QozX1LxL._SL1200_.jpg
Anschließend habe ich den nun entstandenen Grat mit einer Technikmaschine entfernt
Erst jetzt kann man zerstörungsfrei, auch freihändig, einen Forstnerbohrer von 35mm einsetzen.
Anschließend ist das Loch ev. noch leicht aufzuweiten, weil der Huawei-Adapter ca 35,3mm hat
Zum Abschluß noch zwei weitere, umbaugeeignete Exemplare aus der Bucht:
Wood Bamboo Charging Dock Charger Stand Holder For E7 Apple Watch & iPhone OV
4-in-1 Holz Stand Halter Halterung f. iPhone/iPad/Apple Bamboo X000ELSVE5
Zuletzt bearbeitet von einem Moderator:
doncarloz
Fortgeschrittenes Mitglied
- 27
Eigentlich geht es ganz einfach!
Beim nächsten Mal Das Führungsholz gleich mit doppelseitigem Klebeband fixieren anstatt mit Kabelbindern!
Dann hat man auch nicht die beiden kleinen Kratzer und muss die Kabelführung nicht minimal nacharbeiten.

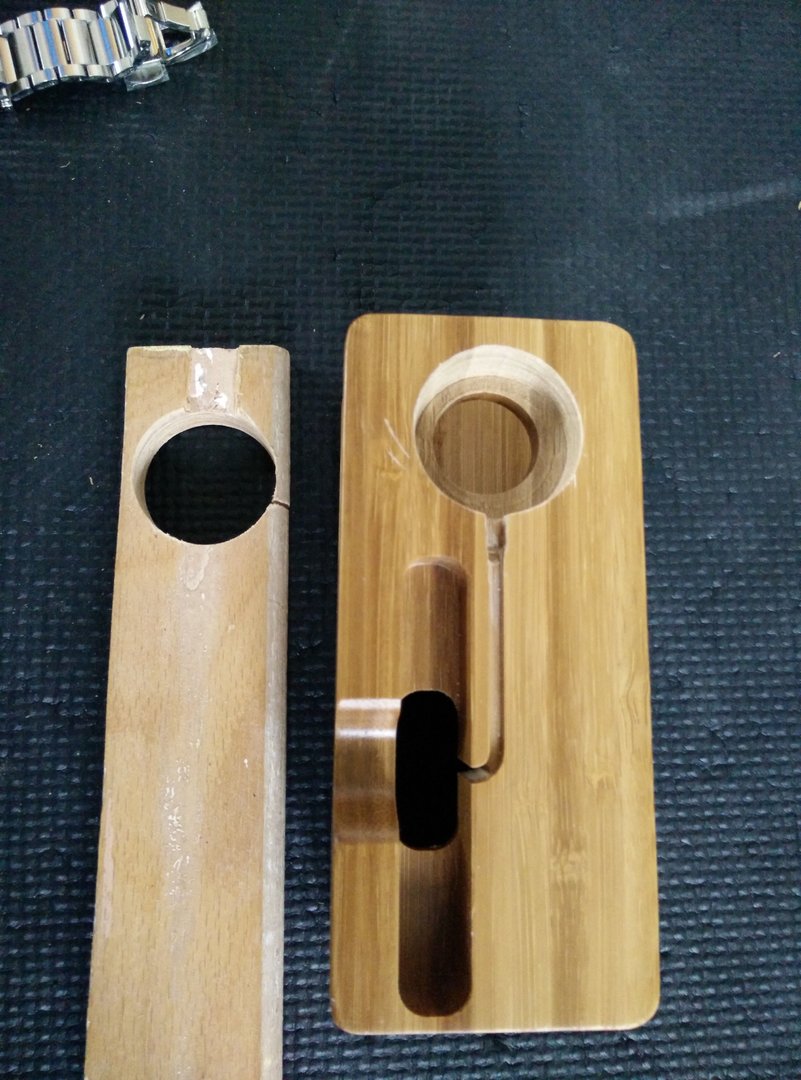

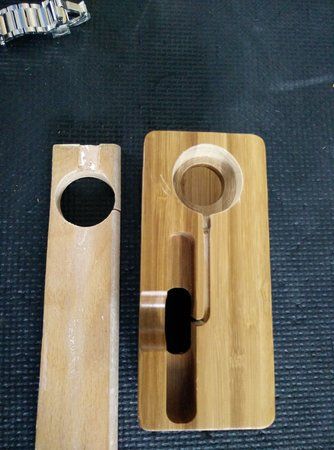

Aber ansonsten geht es sehr gut mit einer Holzschablone mit dem Durchmesser des Forstnerbohrers!
Mit der richtigen Vorbereitung dauert die ganze Aktion dann 15min.
Werkzeuge:
- Etwas Schleifpapier zum entgraten
- Bohrmaschine
- Forstnerbohrer 35mm ( 36mm ist vielleicht noch etwas besser, dann muss man nicht mit dem Bohrer minimal "nachfräsen" )
- Ein Holzbrett mit mindestens 40mm Breite.
- Gutes Doppelseitiges Klebeband zum fixieren. Oder 2 kleine Schraubzwingen. ( Habe ich leider keine. )

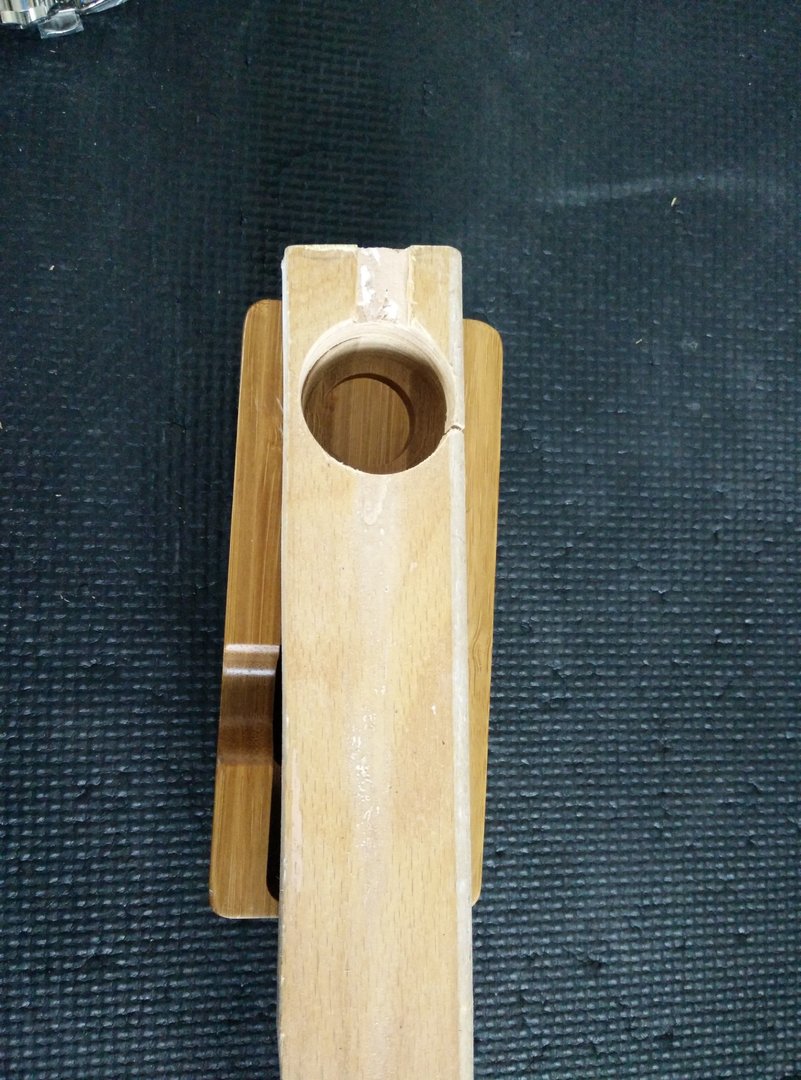

Wenn man dieses Brettchen ordentlich befestigt dann kann man das Loch sauber ausrichten und hat anschließend keinerlei Nacharbeiten mehr.
Nur noch die Kante etwas zu entgraten. Doppelseitiges Klebeband an mehreren Stellen funktioniert gut.
Kabelbinder leider nicht!
Wenn man es ordentlich fixiert spart man sich die kleinen Kartzer.

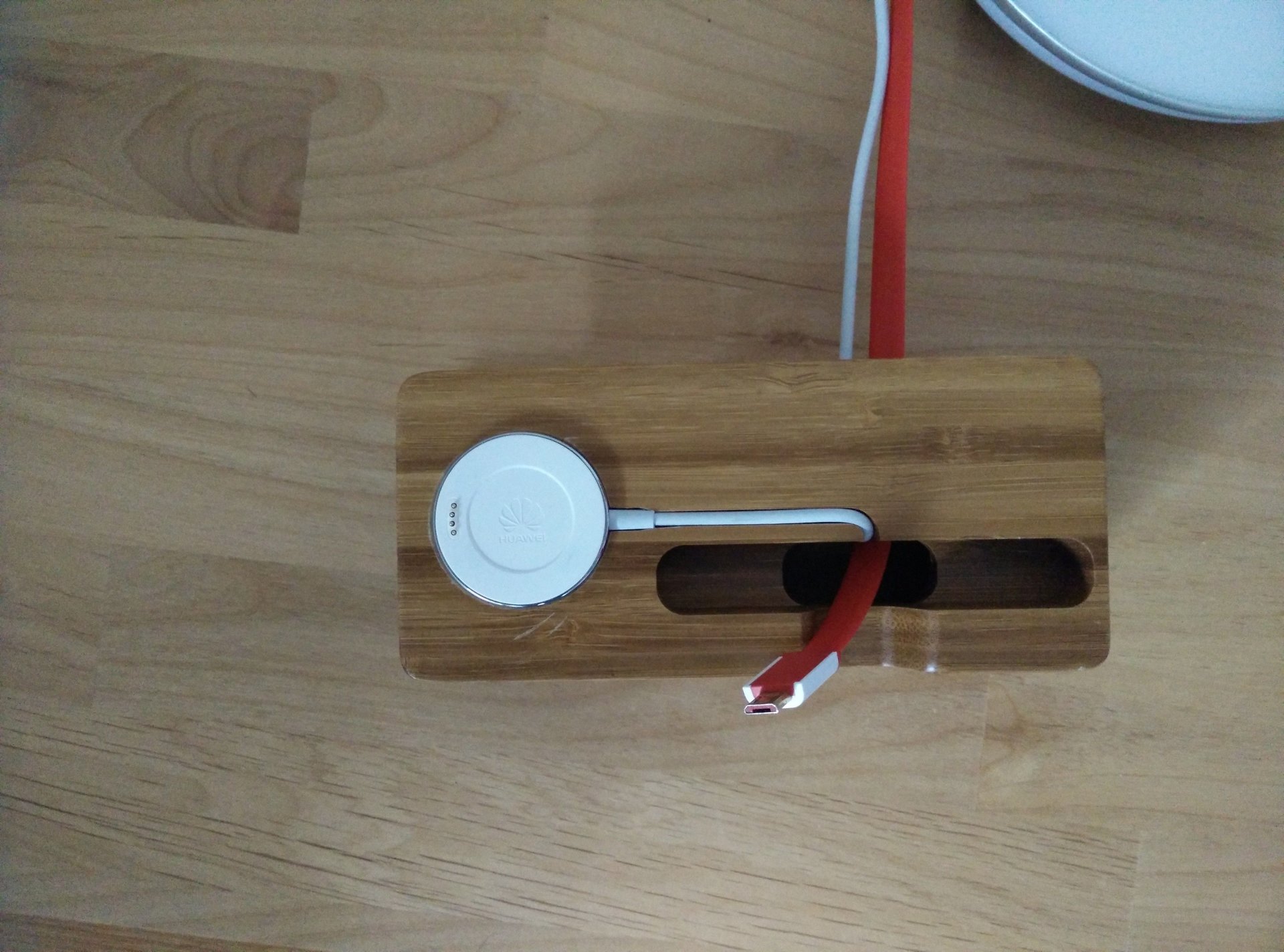

Hier das fertige Teil von oben.

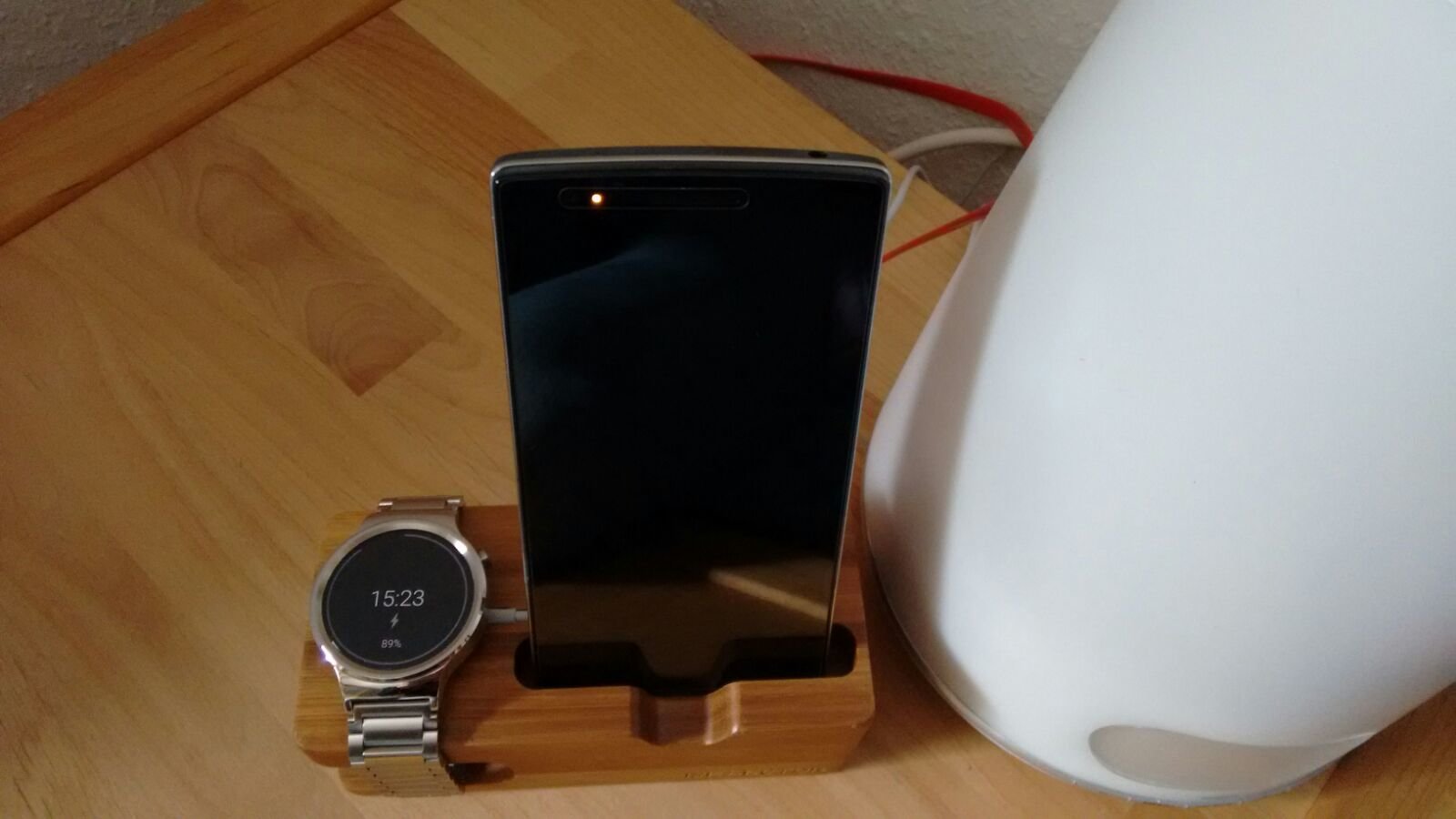

Hier mit dem OnePlus One in Aktion.
Hoffe ich konnte vielleicht jemandem weiterhelfen.
Beim nächsten Mal Das Führungsholz gleich mit doppelseitigem Klebeband fixieren anstatt mit Kabelbindern!
Dann hat man auch nicht die beiden kleinen Kratzer und muss die Kabelführung nicht minimal nacharbeiten.
Aber ansonsten geht es sehr gut mit einer Holzschablone mit dem Durchmesser des Forstnerbohrers!
Mit der richtigen Vorbereitung dauert die ganze Aktion dann 15min.
Werkzeuge:
- Etwas Schleifpapier zum entgraten
- Bohrmaschine
- Forstnerbohrer 35mm ( 36mm ist vielleicht noch etwas besser, dann muss man nicht mit dem Bohrer minimal "nachfräsen" )
- Ein Holzbrett mit mindestens 40mm Breite.
- Gutes Doppelseitiges Klebeband zum fixieren. Oder 2 kleine Schraubzwingen. ( Habe ich leider keine. )
Wenn man dieses Brettchen ordentlich befestigt dann kann man das Loch sauber ausrichten und hat anschließend keinerlei Nacharbeiten mehr.
Nur noch die Kante etwas zu entgraten. Doppelseitiges Klebeband an mehreren Stellen funktioniert gut.
Kabelbinder leider nicht!
Wenn man es ordentlich fixiert spart man sich die kleinen Kartzer.
Hier das fertige Teil von oben.
Hier mit dem OnePlus One in Aktion.
Hoffe ich konnte vielleicht jemandem weiterhelfen.
Zuletzt bearbeitet:
K
kajos01
Gast
... habe ich die Kratzer nicht "extra vorausgesagt"...
Ich würde (werde) in so einem Falle (welcher mir ev. bevorsteht) das Führungsbrettchen von unten befestigen und dann wieder mit einem/dem 35mm Kreisbohrer vorarbeiten - so hatte ich es unlängst ohnehin bereits geplant
Das ist sicherlich präziser und einfacher in der Handhabung/Ausrichtung, weil es keinerlei Schablonenarbeit bedarf!
(Ein weiterer Stand für die Huawei Watch ist auf dem Versandweg - werde berichten!)
Ich würde (werde) in so einem Falle (welcher mir ev. bevorsteht) das Führungsbrettchen von unten befestigen und dann wieder mit einem/dem 35mm Kreisbohrer vorarbeiten - so hatte ich es unlängst ohnehin bereits geplant
Das ist sicherlich präziser und einfacher in der Handhabung/Ausrichtung, weil es keinerlei Schablonenarbeit bedarf!
(Ein weiterer Stand für die Huawei Watch ist auf dem Versandweg - werde berichten!)
doncarloz
Fortgeschrittenes Mitglied
- 27
Gut. Hätte ich es nicht mit Kabelbindern versucht hätte ich auch die Kratzer nicht.
Von unten befestigen ist bei diesem Dock nicht möglich.
Ausserdem habe ich bewusst nicht durchgebohrt, damit ich das Ladegerät nur reinlegen kann mit der perfekten Höhe zum auflegen der Uhr.
Ohne zusätzliche Befestigung.
Vielleicht ziehe ich das Teil nochmal über einen Bandschleifer und öle es nach, aber eigentlich steht das Teil eh nur im Schlafzimmer.
Von unten befestigen ist bei diesem Dock nicht möglich.
Ausserdem habe ich bewusst nicht durchgebohrt, damit ich das Ladegerät nur reinlegen kann mit der perfekten Höhe zum auflegen der Uhr.
Ohne zusätzliche Befestigung.
Vielleicht ziehe ich das Teil nochmal über einen Bandschleifer und öle es nach, aber eigentlich steht das Teil eh nur im Schlafzimmer.
K
kajos01
Gast
klar ist das möglich!
-> zwischen Ablagearm der Uhr mit Versenkung und Bodenüberhang darunter!
Durchgebohrt habe ich mit dem Forstner, sowie Kreisschneider aus dem selben Grunde auch nicht und bedingt zudem nicht meine Beschreibung!
Wie gesagt, das Zentrierungsbrett würde in meinem Falle ausschließlich als Führung für den Bohrer des Kreisschneiders verwendet, die mechanische Belastung hält sich so ebenfalls in überschaubaren Grenzen!
Anschließend hat der Forstner seine Führung und kann beliebig tief versenken
-> zwischen Ablagearm der Uhr mit Versenkung und Bodenüberhang darunter!
Durchgebohrt habe ich mit dem Forstner, sowie Kreisschneider aus dem selben Grunde auch nicht und bedingt zudem nicht meine Beschreibung!
Wie gesagt, das Zentrierungsbrett würde in meinem Falle ausschließlich als Führung für den Bohrer des Kreisschneiders verwendet, die mechanische Belastung hält sich so ebenfalls in überschaubaren Grenzen!
Anschließend hat der Forstner seine Führung und kann beliebig tief versenken
K
kajos01
Gast

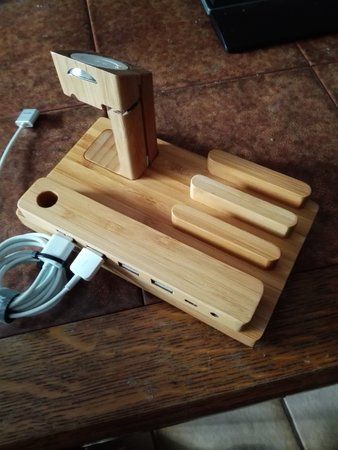

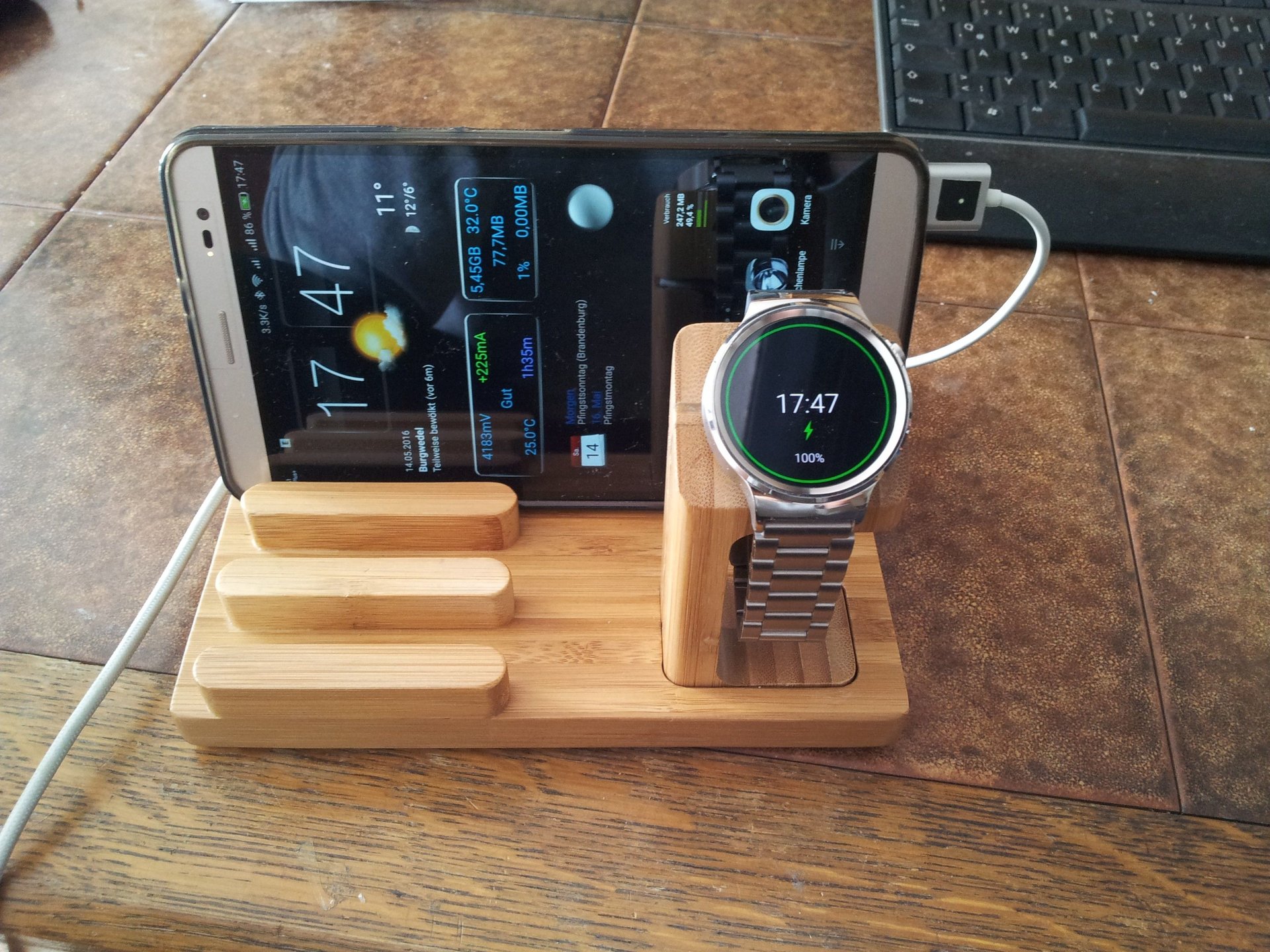

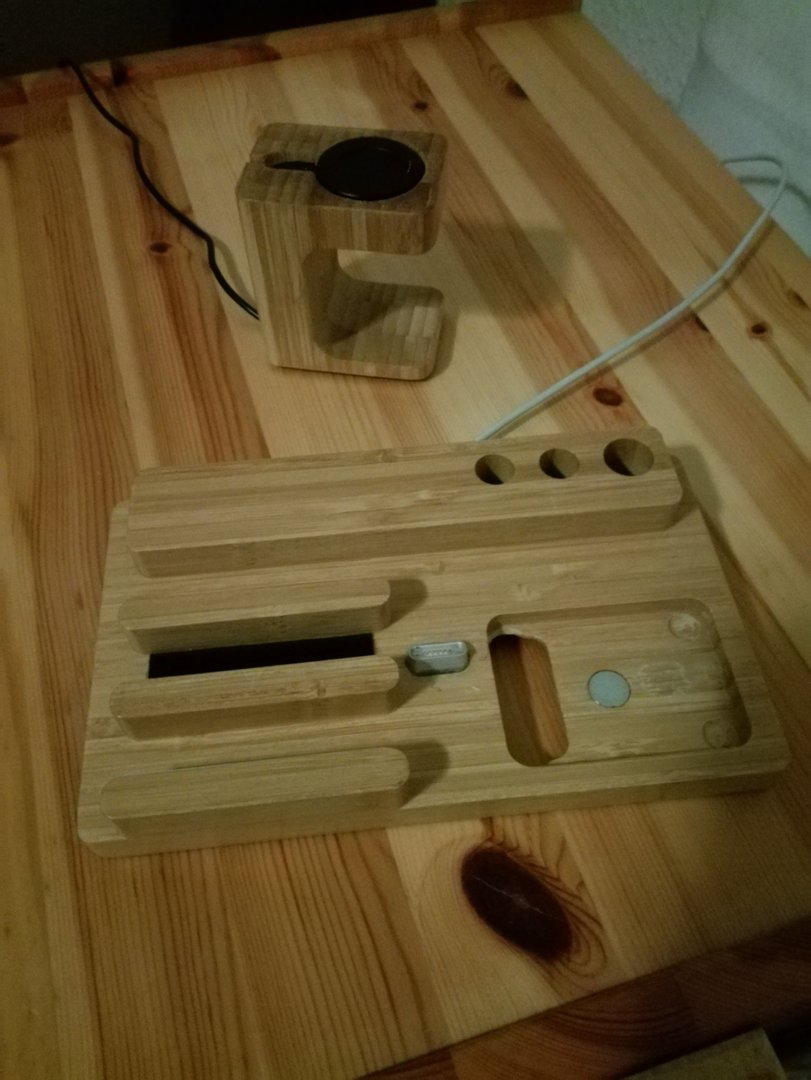

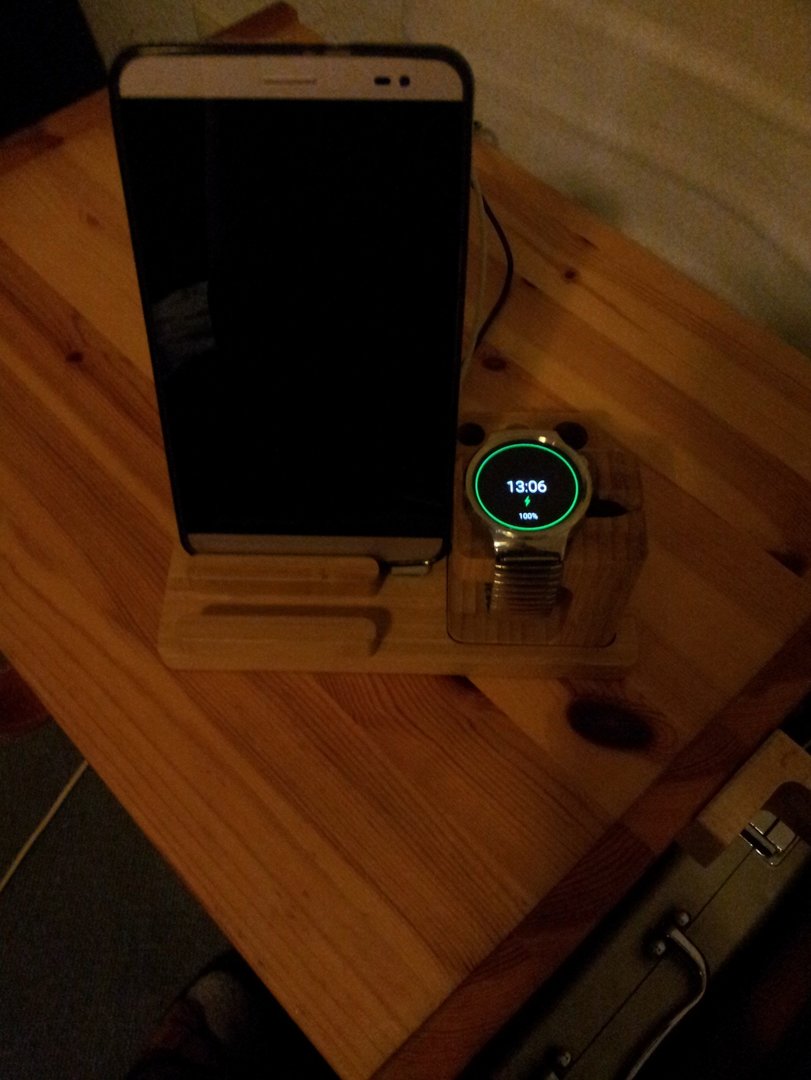

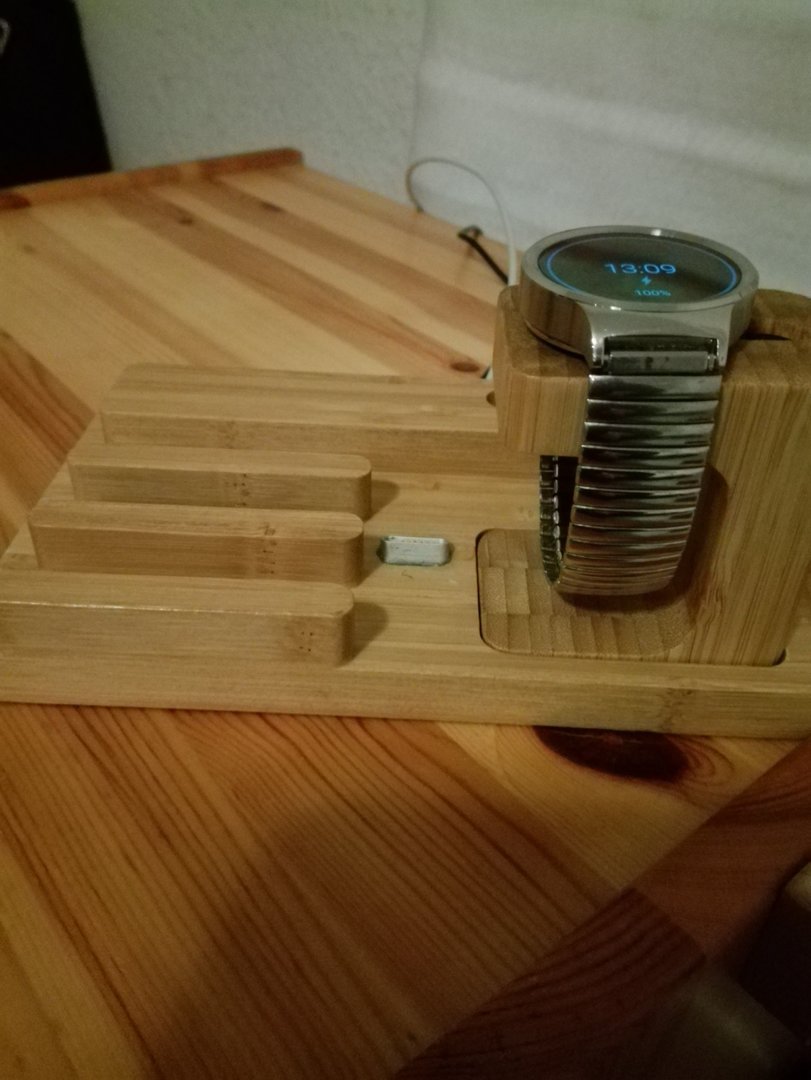

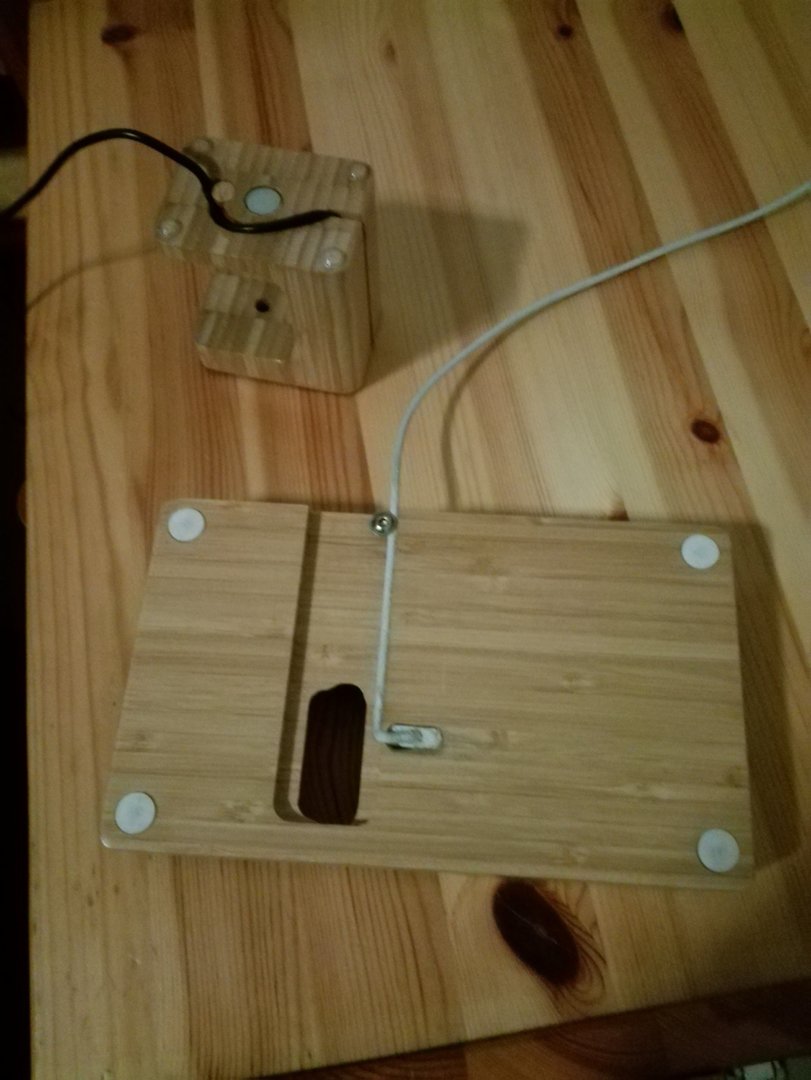

Wie bereits angedeutet, hier nun eine weitere Ausführung von mir
Diese beinhaltet zusätzlich die Integration meines MediaPadX2 incl. der Lademöglichkeit über eine magnetische Kopplung, ähnlich derjenigen in der Watch
Zubehör Huawei Mediapad X2

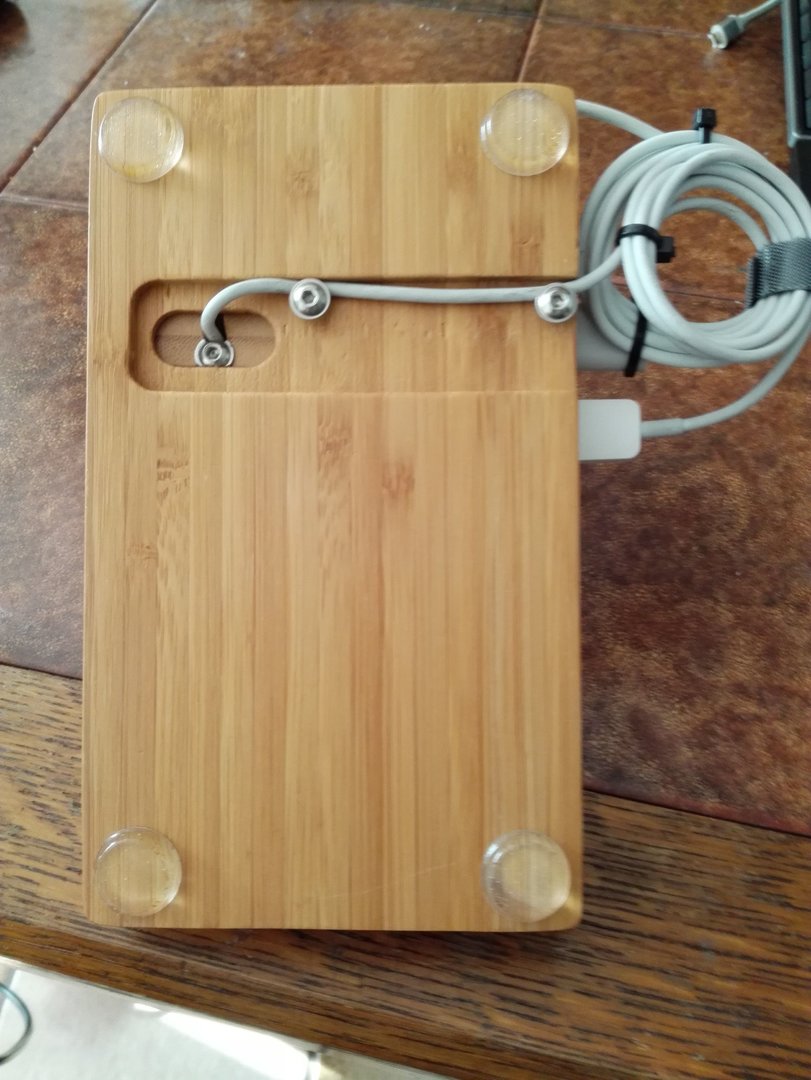

Ich habe dafür einen zusätzlichen Zubehör-Lader verwendet, welcher mit knapp 35mm Durchmesser minimal kleiner ist.
Huawei Watch alternative Ladeschale
(den originalen habe ich über Google auch bestellt)
Ladestation für Huawei Watch – Google Store
[doublepost=1460979405,1460979257][/doublepost]Das letzte Bild ist mit dem Galaxy Note1 unter den selben Bedingungen entstanden
Es erscheint schon beeindruckend, um wievieles lichtempfindlicher die Kamera des X2 ist
Diese beinhaltet zusätzlich die Integration meines MediaPadX2 incl. der Lademöglichkeit über eine magnetische Kopplung, ähnlich derjenigen in der Watch
Zubehör Huawei Mediapad X2
Ich habe dafür einen zusätzlichen Zubehör-Lader verwendet, welcher mit knapp 35mm Durchmesser minimal kleiner ist.
Huawei Watch alternative Ladeschale
(den originalen habe ich über Google auch bestellt)
Ladestation für Huawei Watch – Google Store
[doublepost=1460979405,1460979257][/doublepost]Das letzte Bild ist mit dem Galaxy Note1 unter den selben Bedingungen entstanden
Es erscheint schon beeindruckend, um wievieles lichtempfindlicher die Kamera des X2 ist
Zuletzt bearbeitet von einem Moderator:
K
kajos01
Gast

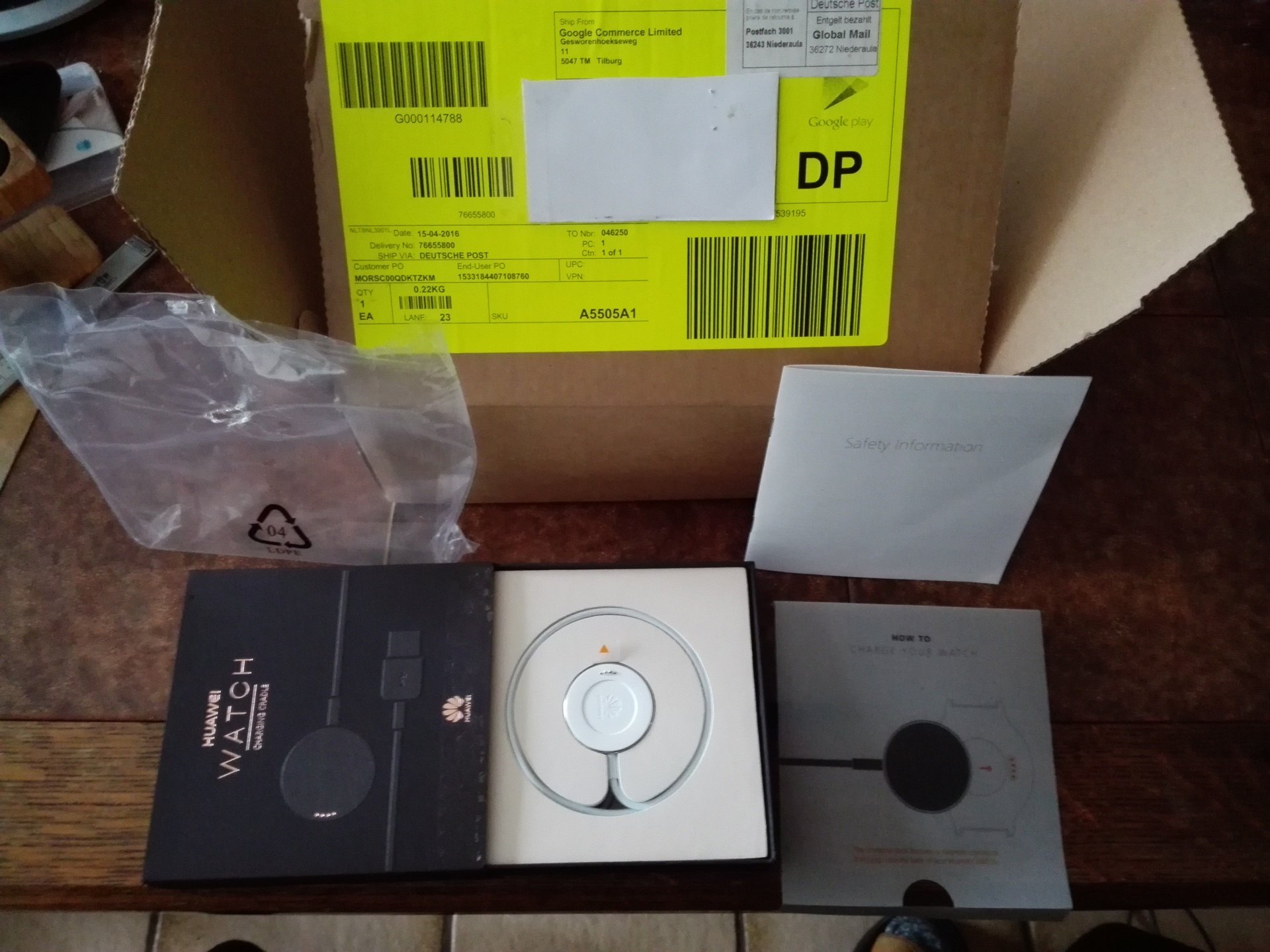

Ich habe mir nun zusätzlich den Original-Lader gegönnt.
Ladestation für Huawei Watch – Google Store
WOW!
Die Verpackung kommt ähnlich aufwendig, wie die der Uhr daher, sehr nett gestalltet als Schublade.
Der Versand durch Google dauerte insges. lediglich 3 Tage und erfolgte aus D von einem Postfach in Niederaula
(ähnlich chinesischer Händler bei Ebay mit Artikelstandort D)
Würde sagen, Preis-Leistung mit 39.- incl. Versand einwandfrei, auch gegenüber dem Plagiat.
Huawei Watch alternative Ladeschale
Wenn jetzt Huawei noch bei den Updates (z.B. beim MediaPad X2) ähnlich Gas gibt...
Ladestation für Huawei Watch – Google Store
WOW!
Die Verpackung kommt ähnlich aufwendig, wie die der Uhr daher, sehr nett gestalltet als Schublade.
Der Versand durch Google dauerte insges. lediglich 3 Tage und erfolgte aus D von einem Postfach in Niederaula
(ähnlich chinesischer Händler bei Ebay mit Artikelstandort D)
Würde sagen, Preis-Leistung mit 39.- incl. Versand einwandfrei, auch gegenüber dem Plagiat.
Huawei Watch alternative Ladeschale
Wenn jetzt Huawei noch bei den Updates (z.B. beim MediaPad X2) ähnlich Gas gibt...
Zuletzt bearbeitet von einem Moderator:
T
ttnavi
Neues Mitglied
- 0
Hi,
ich hatte mir auch zusätzlich den China-Nachbau für 10,50 € "gegönnt" - Finger weg von dem Schrott, nach 3-maliger Benutzung ist ein Ladepin abgebrochen und ich konnte das Teil in die Tonne treten. Billig gekauft ist zweimal gekauft, hat sich halt leider wieder mal bewahrheitet...
ich hatte mir auch zusätzlich den China-Nachbau für 10,50 € "gegönnt" - Finger weg von dem Schrott, nach 3-maliger Benutzung ist ein Ladepin abgebrochen und ich konnte das Teil in die Tonne treten. Billig gekauft ist zweimal gekauft, hat sich halt leider wieder mal bewahrheitet...
K
kajos01
Gast
Kann ich so bislang nicht bestätigen, mein Plagiat funktioniert einwandfrei.
Für 39,- wollt ich mir dann aber doch ein 2. Original gönnen, hauptsächlich wg. des direkten Kabelanschlusses.
Der MicroUSB ist doch ziemlich fett für Stands/DockingStations, wenn man das Anschlußkabel nicht derart zuschneidet, wie ich es gemacht habe
Für 39,- wollt ich mir dann aber doch ein 2. Original gönnen, hauptsächlich wg. des direkten Kabelanschlusses.
Der MicroUSB ist doch ziemlich fett für Stands/DockingStations, wenn man das Anschlußkabel nicht derart zuschneidet, wie ich es gemacht habe
G
Galactus
Stamm-User
- 83
Ich hatte ja wie auf der letzten Seite zu lesen einige Bedenke gegen die nicht kabellose Aufladung der Huawei.
Nachdem ich sie jetzt aber ein paar Tage getestet habe kann ich sagen dass die DockingStation OK ist, keine Probleme bisher.
Edit:Und wie das immer so, wenn man was erwähnt. Heute Nacht hat die Uhr nicht geladen...
Leider habe ich auch nicht darauf geachtet ob sie angeht, als ich sie auf die Station gelegt habe
Nachdem ich sie jetzt aber ein paar Tage getestet habe kann ich sagen dass die DockingStation OK ist, keine Probleme bisher.
Edit:Und wie das immer so, wenn man was erwähnt. Heute Nacht hat die Uhr nicht geladen...
Leider habe ich auch nicht darauf geachtet ob sie angeht, als ich sie auf die Station gelegt habe
Zuletzt bearbeitet:
P
pukem0n
Fortgeschrittenes Mitglied
- 42
man muss bei der ladestation immer gucken ob er wirklich auflädt.
die uhr nachts aufladen und dann schnell mal die uhrzeit ablesen im halbschlaf ist leider nicht.
die uhr nachts aufladen und dann schnell mal die uhrzeit ablesen im halbschlaf ist leider nicht.
K
kajos01
Gast
Da ist etwas dran, muß ich leider bestätigen
Ich nutze in der beschriebenen Situation das kurze Vibrieren als Bestätigung..
Ich nutze in der beschriebenen Situation das kurze Vibrieren als Bestätigung..
Ambros53
Erfahrenes Mitglied
- 61
Wenn man die Uhr ,statt sie auf die Ladeschale zu legen über der Schale hält, so dass sich die Schale über den Magnet selbst an die Uhr heftet klappt es eigentlich immer mit dem Laden.
Myxin
Stamm-User
- 90

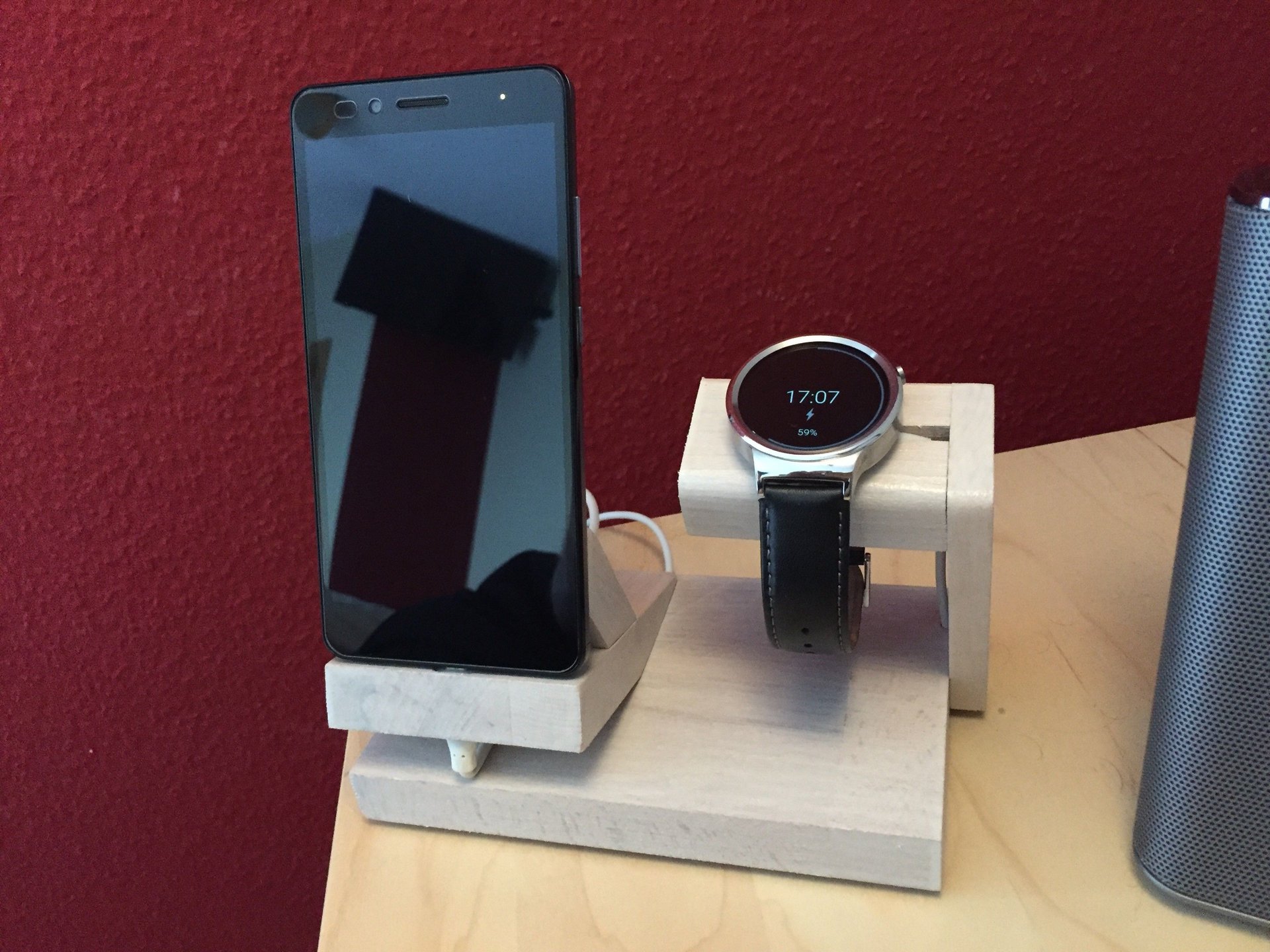

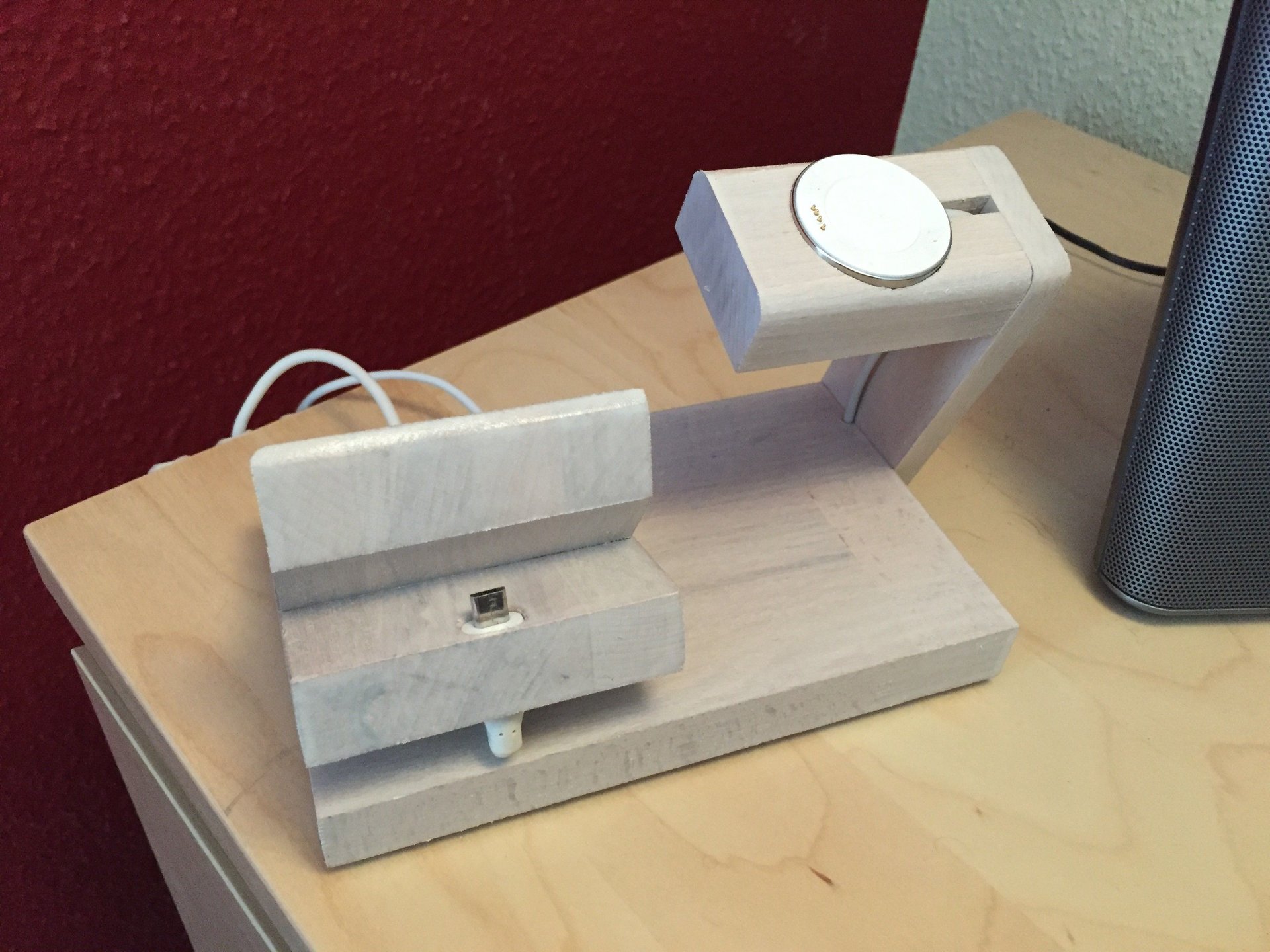

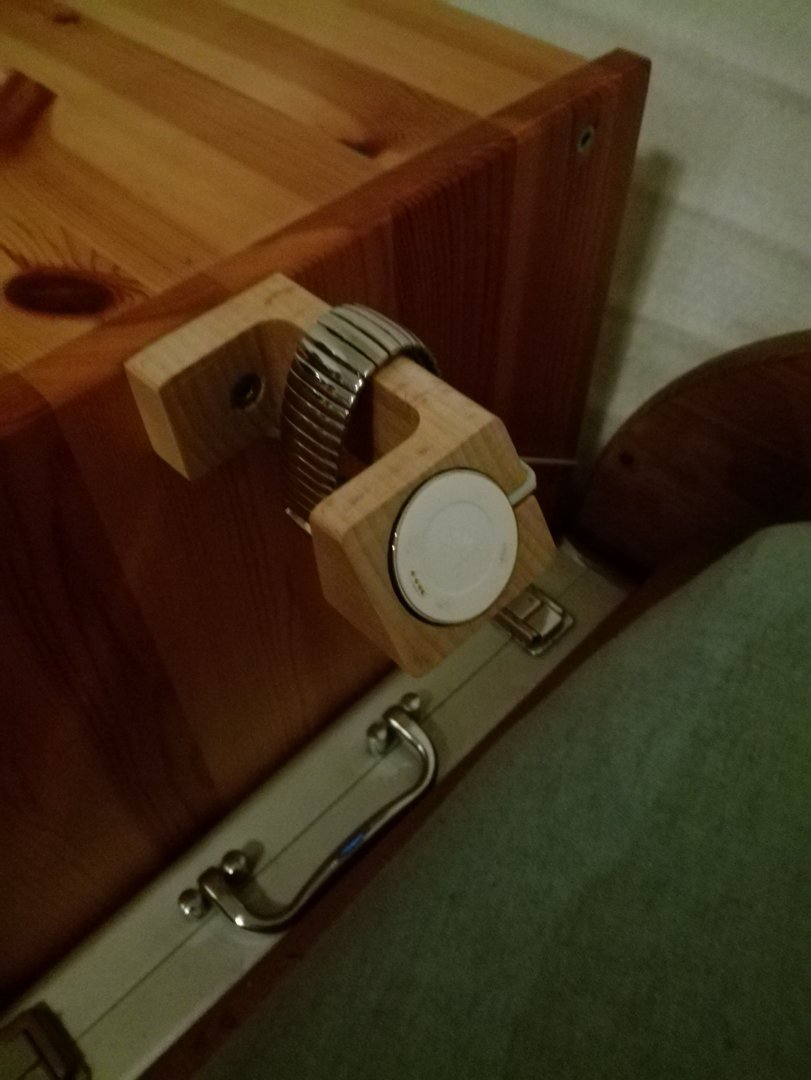

Da mir alles, was ich im Netz so gefunden habe nicht gefallen hat, habe ich mir einfach eine Docking selber gebaut. Nachdem der Prototyp (nur der Ständer für die Watch) fertig war, habe ich das Ding auf eine Ladehalterung für mein Honor 5X erweitert. Hier das Ergebnis:
K
kajos01
Gast

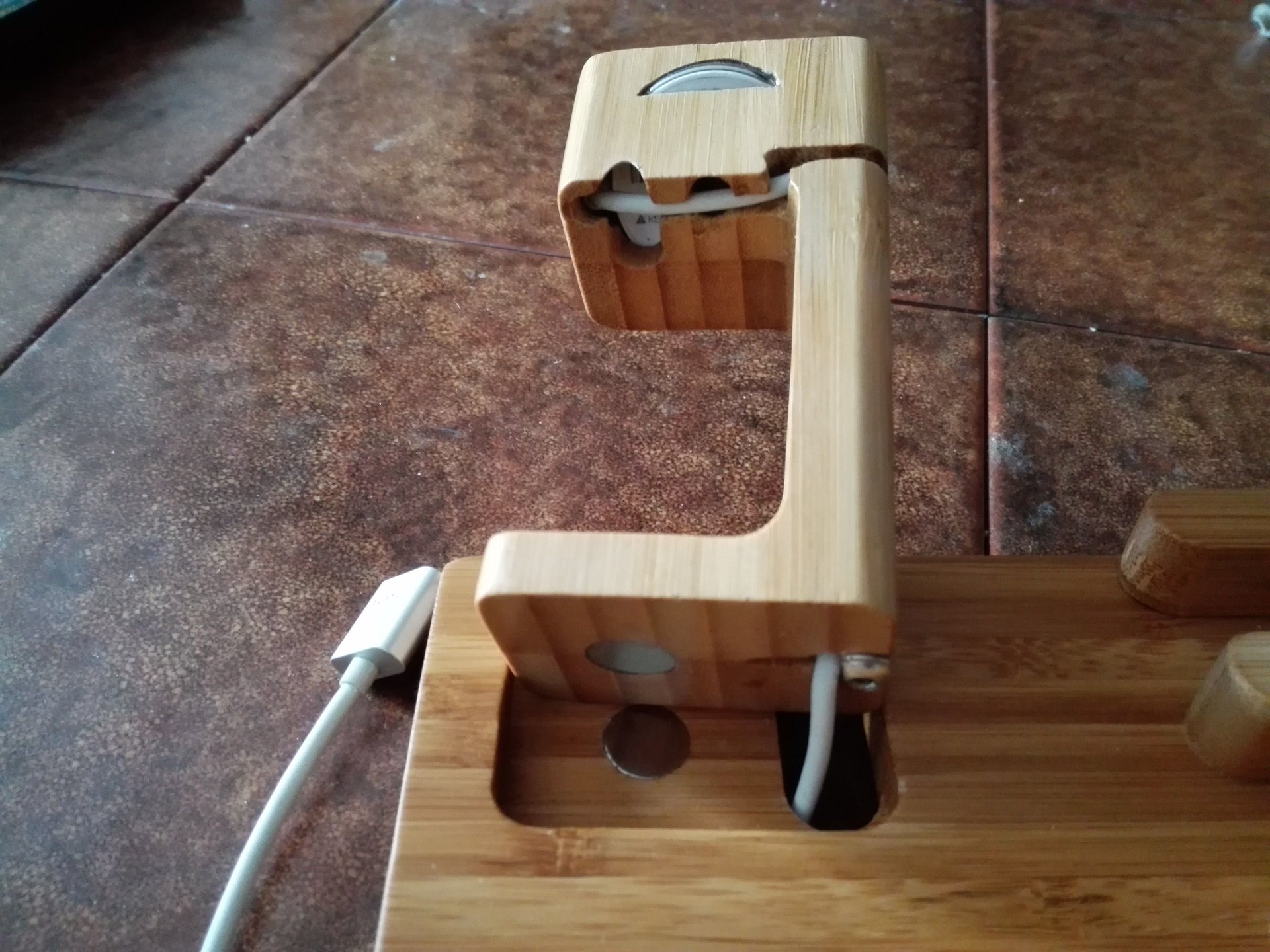

Hier die MKII zu meinem Umbau aus Post #30
Basis-Produkt:
http://www.amazon.de/dp/B01EV1O3LK/ref=pe_386171_130543471_TE_item
Basis-Produkt:
http://www.amazon.de/dp/B01EV1O3LK/ref=pe_386171_130543471_TE_item
Myxin
Stamm-User
- 90
Das mit den aufgerollten Kabel sieht ja nicht so dolle aus. Wenn Du mit dem Lötkolben und feinen Schrumpfschlauch umgehen kannst, würde ich in der Aussparung am Boden das Kabel entsprechend aufschneiden und kürzen. Da du nur Laden musst und keine Datenverbindung benötigst, kann dabei nichts passieren.
Ähnliche Themen
- TimoTreimser
TimoTreimser
- SebastianV
SebastianV
