funktionsfähiger USB Host Modus

[ganymed]

unter youtube gefunden, hat sich damit schon jemand hier beschäftigt?

Hannspre SN10T1 Fully working USB Host - YouTube



[TheJedi]

wie im anderen thread schon geschrieben, hat der user, der das video gepostet hat, den usb anschluss zusätzlich unter strom gesetzt... er hat vom akku + und masse an den usb port gelötet, dazwischen ein transistor oder so --> wenn man das niocht macht, wird es wohl nicht funktionieren .

edit: siehe [OFFURL="https://www.android-hilfe.de/2132601-post261.html"]hier[/URL] und hier[/OFFURL]



[Auslender]

hallo,

UsbPowaComb by XxOmarxX (based on Ac3 Gtacomb33) - SlateDroid.com



[TheJedi]

hallo,

UsbPowaComb by XxOmarxX (based on Ac3 Gtacomb33) - SlateDroid.com



[webse]

Das wird nicht irgendein Transistor sein - sondern ein Festspannungsregler (very low drop type) sein - z.B: LM 2931 AT oder ein ähnlicher, der einen höheren Ausgangsstrom liefern kann !



[TheJedi]

Das wird nicht irgendein Transistor sein - sondern ein Festspannungsregler (very low drop type) sein - z.B: LM 2931 AT oder ein ähnlicher, der einen höheren Ausgangsstrom liefern kann !

wenn ich mich auskennen würd, hätte ichs schon nachgemacht



[BiermannFreund]

so siehts aus ^^
n paar kabel und bausteine verlöten kannich problemlos, auch wenns frickeliger wird.
aber da ich kein plan von der schaltung habe und mich damit halt auch net auskenne... ne, ich lass da lieber die finger von



[Kuroi]

Er will ja bald eine Anleitung erstellen.
Werde es dann auch mal testen. Schließlich heißt es doch: Den Mutigen gehört die Welt



[gion]

Ich verstehe nur nicht, warum ihr riskiert euer Tab zu schrotten,nur damit ihr nen USB Stick anschließen könnt? Oder welcheweiteren Vorteile erhofft ihr euch?



[perpe]

Hallo,
ich lese hier in eurem Unterforum nicht oft mit, vielleicht würde das hier schon mal genannt, ist ansonsten ein Tipp ohne großen in die Hardware eures Tabs einzugreifen:
Beim HP TouchPad ist auch kein Strom bei USB otg drin (für Android wird wohl daran gearbeitet), gibt aber die Möglichkeit mit einem USB Y-Kabel dies zu umgehen, dabei wird das stromführende Ende an eine Stromquelle gesteckt(Netzteil/PC), mit den anderen zwei die Geräte verbunden. Zwar hässlich und Umständlich, auch nicht wirklich mobil, aber zu Not sicher eine Alternative. Vielleicht klappt es bei euch auch so.



[Banause]

Wenn ich das richtig verstehe, geht es wohl nicht allein um einen USB-Stick. Dann wäre sicher auch anderes USB-Zubehör möglich,.. UMTS-Stick, GPS-Mouse.... oder irre ich?



[sphoenixcompany]

Hallo,
ich lese hier in eurem Unterforum nicht oft mit, vielleicht würde das hier schon mal genannt, ist ansonsten ein Tipp ohne großen in die Hardware eures Tabs einzugreifen:
Beim HP TouchPad ist auch kein Strom bei USB otg drin (für Android wird wohl daran gearbeitet), gibt aber die Möglichkeit mit einem USB Y-Kabel dies zu umgehen, dabei wird das stromführende Ende an eine Stromquelle gesteckt(Netzteil/PC), mit den anderen zwei die Geräte verbunden. Zwar hässlich und Umständlich, auch nicht wirklich mobil, aber zu Not sicher eine Alternative. Vielleicht klappt es bei euch auch so.

Das hatte ich bei der allerersten Version dieser USBPowaComb probiert und hatte nicht funktioniert.



[geko100]

Ich hab heute auch USBPowaComb installiert und in den USB Host Mode gewechselt.

Hab mir noch ein USB OTG Kabel gebastelt (mit Lötbrücke und einer weiteren USB als Versorgung, die ich an meinen Rechner angeschlossen habe).

Hab mir die aktuelle USBPowaComb von Hannspad.fr : Site et forum des tablettes android Hannspree gezogen.

Maus, Tastatur und USB Stick erfolgreich erkannt und funktioniert

Vorallem die Maus war cool, sobald diese verbunden ist, erscheint ein kleiner Mauszeiger.

Werd die Tage mal einen aktiven USB Hub + USB OTG Adapter bestellen und mehrere Geräte gleichzeitig testen. Schade ist wirklich nur, dass keine Versorgung um Hannspad USB anliegt.



[4dro1d]

Nicht schlecht
Könntest du dazu evtl. ein paar Bilder/ Video machen ? Damit man sieht wie das Kabel etc. aussieht...



[geko100]

Mini USB Stecker Pinbelegung

Pin  Name Farbe   Beschreibung
1    VCC  Rot     +5 V
2    D-   Weiß    Data −
3    D+   Grün    Data +
4    ID   keine   erlaubt Unterscheidung von Micro-A- und Micro-B-Stecker
5    GND  Schwarz Masse

Ich hab einfach ein Standart USB Verlängerungskabel und ein Mini USB Kabel verwendet.

Bin 5 und 4 des Mini USB Steckers muss verbunden werden (sprich ID Signal mit Masse verbunden werden). Da bei meinem Mini USB Kabel musste ich Pin 4 und 5 direkt im Stecker verbinden, da das Kabel des Pin 4 (ID) nicht ausgeführt war. Hier muss man ziemlich vorsichtig vorgehen, da man das Metallgehäuse des Steckers öffnen muss und danach wieder zusammenbiegen muss.

Dann hab ich die Kabel zerschnitten. Die 4 Drähte des Mini USB Kabels lötet ihr mit den 4 Drähten der Standart USB Buchse zusammen. (Rot zu Rot, Weiß zu Weiß, Grün zu Grün und Schwarz zu Schwarz).

Dann brauchen wir noch die 5V Versorgung. Dazu hab ich den Rest des USB Verlängerungskabels genommen (das Ende mit dem USB Stecker) und noch den Roten und Schwarzen Draht zum vorher zusammengelöteten Kabel dazugelötet. Man kann natürlich auch eine andere 5V Spannungsquelle verwenden, aber so ist man auf der sicheren Seite, da ein Rechner sicher 5V ausgibt und keine Schwankunen hat).

Nun könnt ihr, wenn ihr mit USBPowaComb den USB Host Modus startet mit diesem Kabel eine Maus, Tastatur oder USB Stick anschliessen.

Um das ganze aber wirklich nutzen zu können, empfehle ich ein originals USB OTG Kabel + aktiven USB Hub (hab leider beides nicht, werd ich mir aber noch besorgen). Zum Testen reicht dieses gebastelte Kabel allemal.


Kann sonst die Woche mal ein Video machen damit ihr seht, dass dies wirklich so funktioniert.

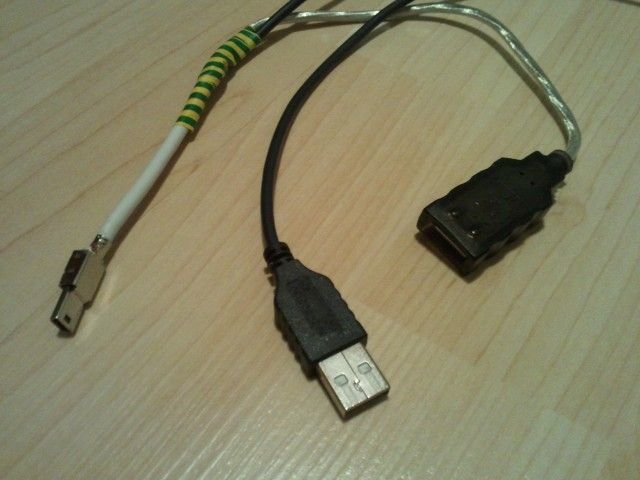

EDIT: So sieht meines aus (hässlich, aber funktioniert):



[geko100]

Hallo,

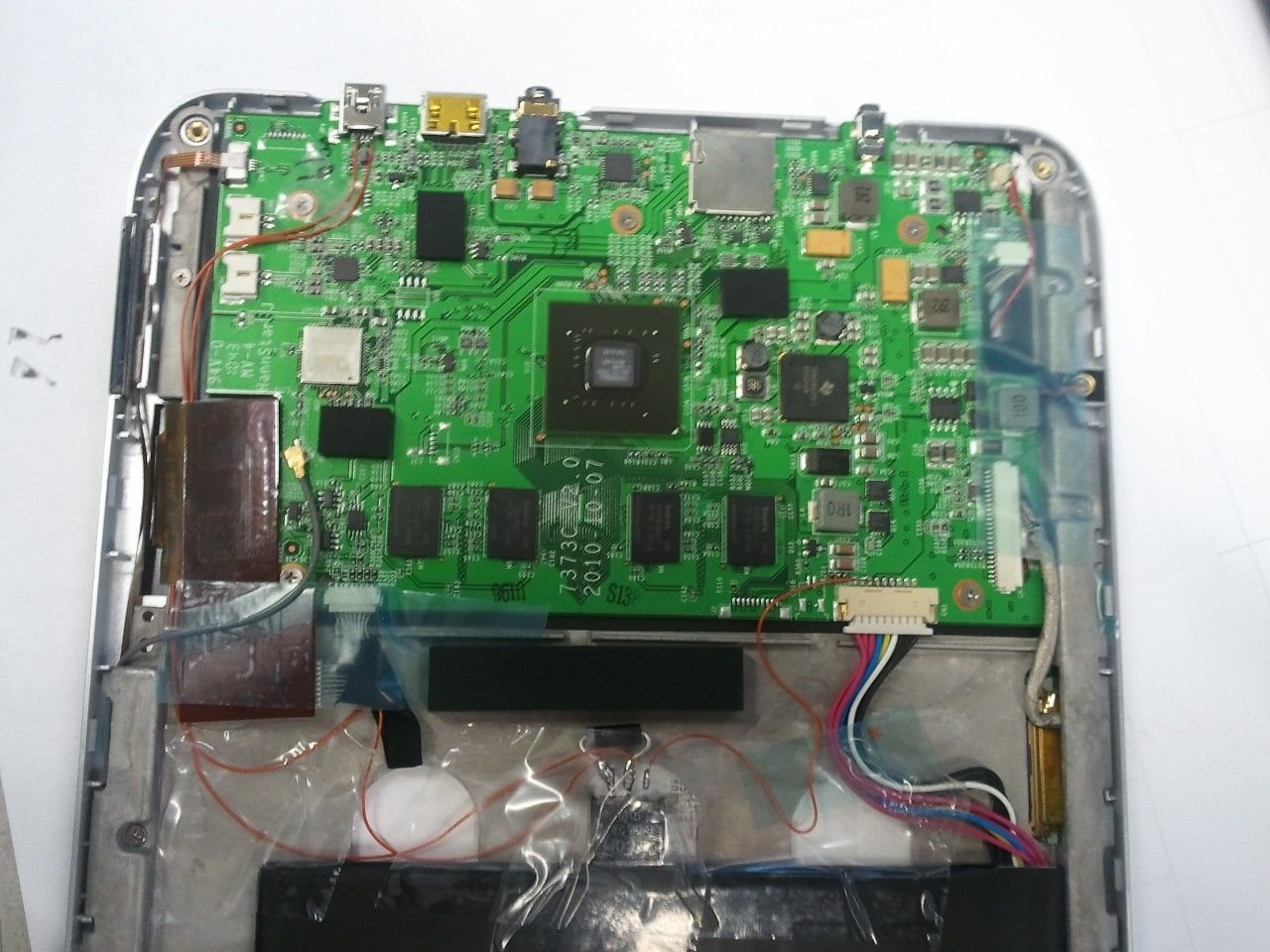

hab mein Hannspad heute noch gemoddet.
Hab nun auch einen aktiven USB Port.

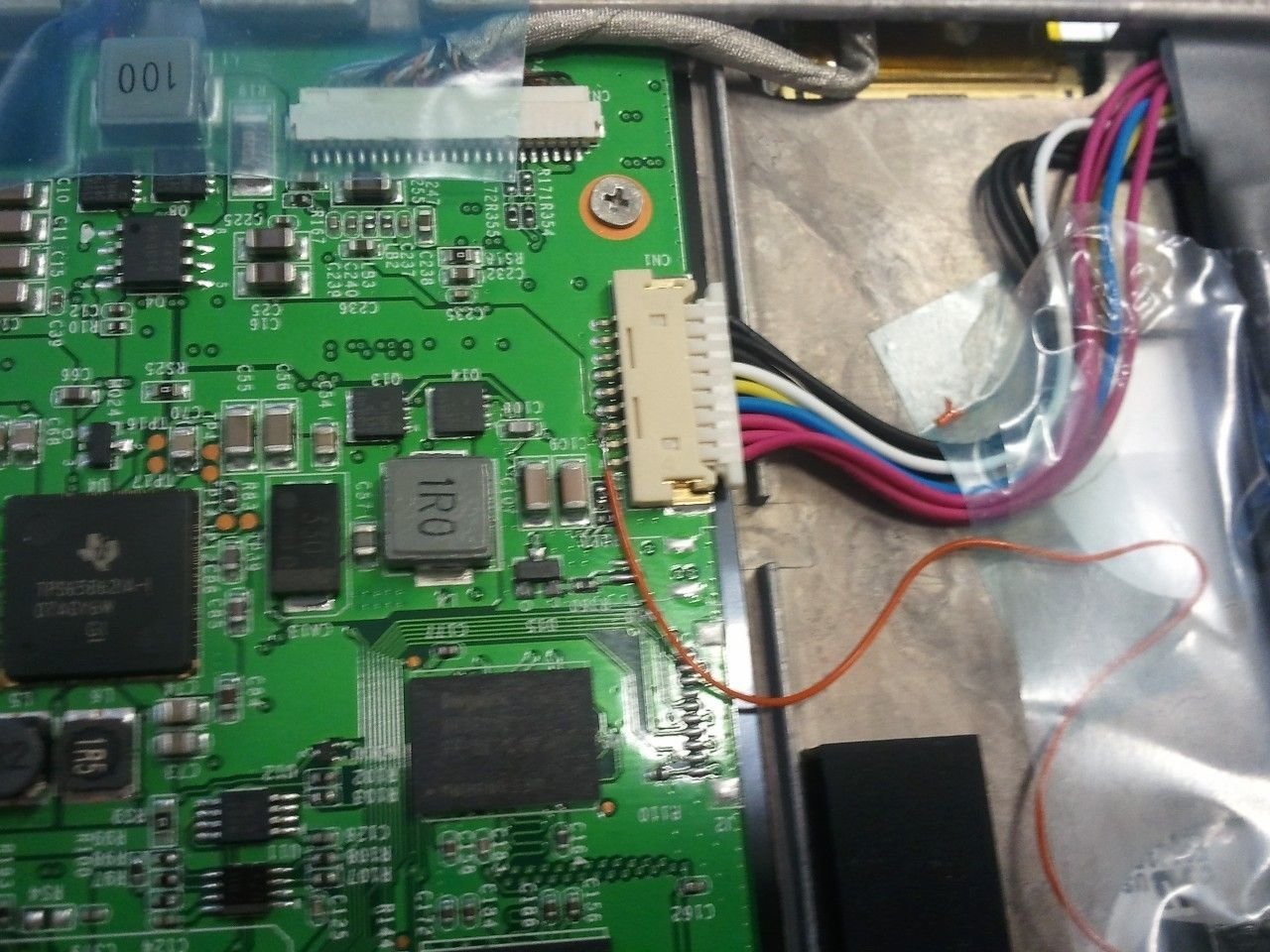

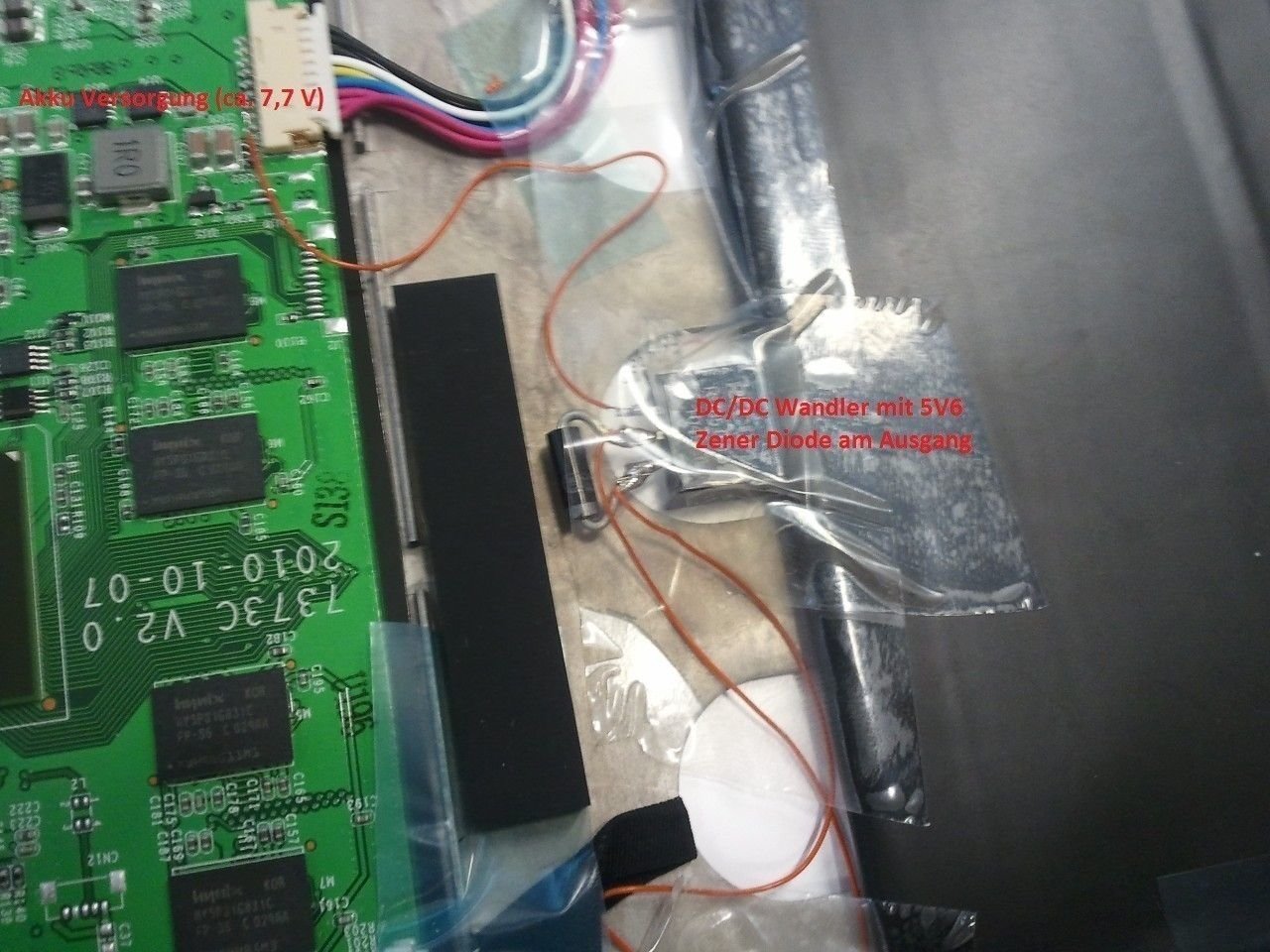

Verwendet hab ich einen DC/DC Wandler und eine 5,6V Zener Diode (als Schutz).

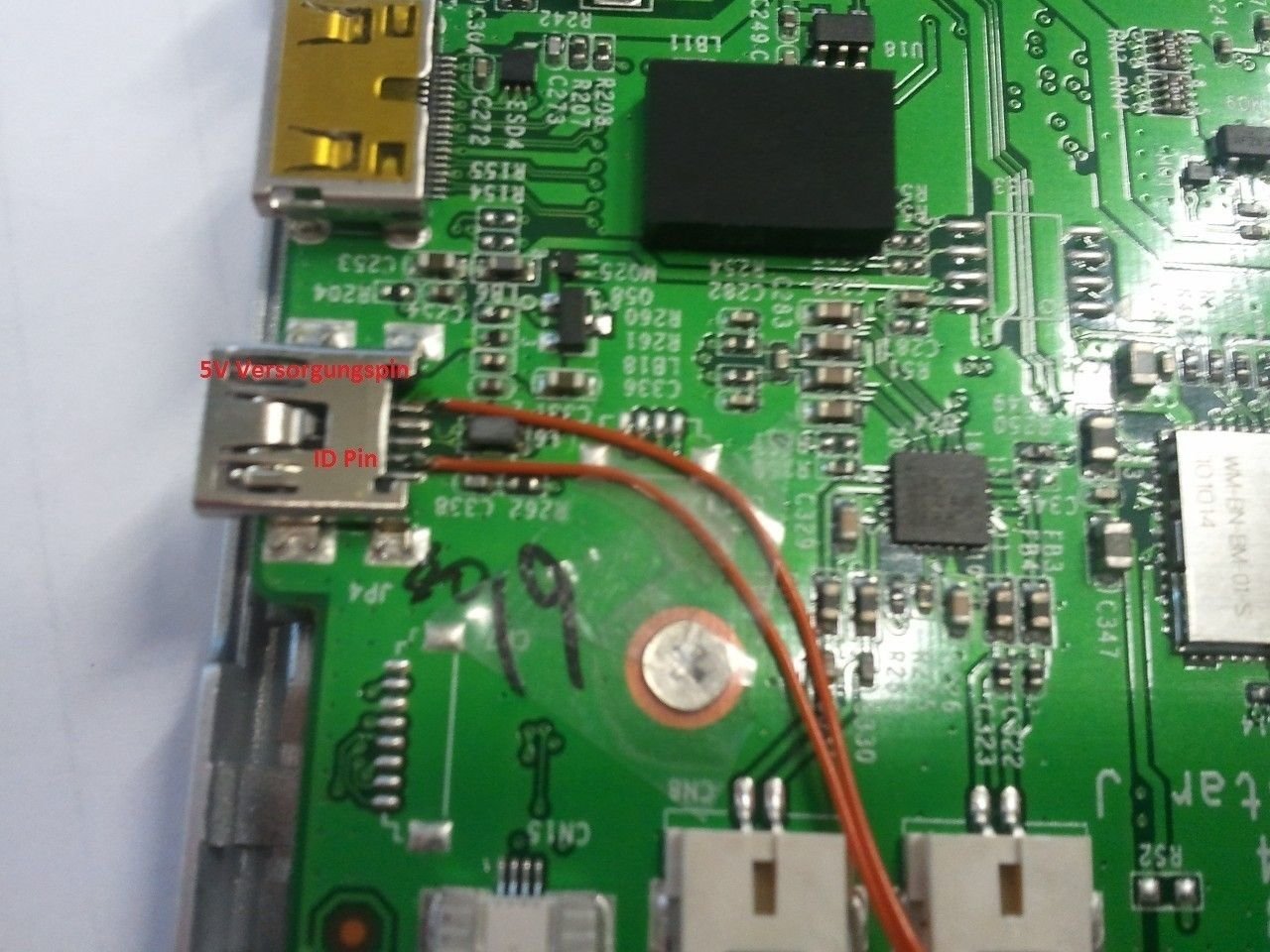

Ich verwende als Ground den ID Pin der USB Schnittstelle.
Das hat folgenden Vorteil:

Sobald ein USB OTG Kabel angeschlossen wird, wird über den Stecker der ID Pin mit Ground verbunden und der DC/DC Wandler wird versorgt und arbeitet. Somit liegt an der USB Buchse die 5V Spannung an.

Wird das USB OTG Kabel abgesteckt wird auch der Ground getrennt und der DC/DC Wandler wird nicht mehr versorgt.

Zusätzlich hab ich noch eine 5,6V Zenerdiode am Ausgang des DC/DC Wandlers angeschlossen, damit bei Überspannung (Spannung > 5,6V) diese die Spannung abbaut.



[Temur]

Ich werde das genau so machen !!!!

Wo bekommt man diese zwei teile günstig her? Würde ich die DC/DC-Wandler in einer alten 5V steckdosen adapter finden?

Bisher habe ich den DC/DC Wandler für 10.65€ und den 5,6V Zener Diode (10x) für 1,89€ gefunden. 10,65€ sind mir bisschen zuviel



[Lecter]

Ich werde das genau so machen !!!!

Wo bekommt man diese zwei teile günstig her? Würde ich die DC/DC-Wandler in einer alten 5V steckdosen adapter finden?

Bisher habe ich den DC/DC Wandler für 10.65€ und den 5,6V Zener Diode (10x) für 1,89€ gefunden. 10,65€ sind mir bisschen zuviel

Die Diode sollte eine andere sein, denn jeder USB-Port sollte mindestens 2,5 Watt (5V*500mA) abgeben können! Die 5V würde ich direkt am Akku-Anschuss holen...



[Temur]

Das will ich ja so machen, nur wollte ich wiessen wo ich die beiden teile herbekommen. am besten günstig.



[geko100]

Wo du die Sachen günstig bekommst kann ich nicht sagen.
Könntest mal auf rs-components, farnell etc. schauen.
Einzelstückpreise sind leider immer relativ hoch.
Ich sitz sozusagen an der Quelle und musste sie daher nicht kaufen.

Die Zenerdiode passt schon. Die wird ja auch nur leitend wenn die Spannung über 5,6V liegt, ansonsten zieht die keinen Strom. Ist nur eine reine Vorsichtsmaßnahme.
Nicht vergessen die Zenerdiode in Sperrrichtung zu betreiben, sprich: Kathode auf + und Anode auf -.

Ich hab exakt den gleichen DC/DC Wandler verwendet.

Hab heute Tastatur, Maus und USB Stick nochmals mit dieser Variante getestet und funktioniert super. Morgen oder Montag bekomme ich meinen USB Hub. Diesen werd ich mal am Hannspad anschliessen und ohne externe Hub Versorgung testen. Bin gespannt ob alles klappt, gehe aber schon davon aus.
