Ich glaube nur immer noch nicht dran, dass die breite Masse ein Problem mit PWM hat. Das ist für die Betroffenen doof, aber am Ende ist es ein Nischenthema...
Gerüchte und Infos zur Google Pixel-9-Serie
- 2.111 Antworten
- Letztes Antwortdatum
- Status
8
85950
Gast
@c_w ja ist es .... Die wenigsten sind da anfällig....
RT567
Erfahrenes Mitglied
- 91
Oder einfach die Helligkeit aufdrehen .
ZiegevonNebenan
Philosoph
- 6.728
Die breite Masse würde ich derzeit auch nicht sagen. Aber die Dunkelziffer, die (milde) Auffälligkeiten hat, könnte Größer sein, als manche hier denken.
Große Hoffnungen auf eine verbesserte PWM-Implementierung mache ich mir aber derzeit auch nicht. Beim Pixel 8a hat sich ja leider auch nichts zum positiven gewendet
Große Hoffnungen auf eine verbesserte PWM-Implementierung mache ich mir aber derzeit auch nicht. Beim Pixel 8a hat sich ja leider auch nichts zum positiven gewendet
woibadinger
Neues Mitglied
- 28
Da bin ich mal gespannt ob beim Tensor G5 der Sprung von der Samsung Fertigung auf TSMC so gewaltig wird wie viele erwarten. Ich bin mir nicht sicher, aber soweit ich weiß, hat Snapdragon auch mal bei Samsung fertigen lassen und ist dann zu TSMC gewechselt, allerdings war hier der Unterschied nich sooo gewaltig wie erwartet.RT567 schrieb:
Immerhin fertigen ja TSMC und Samsung mit den gleichen Maschinen, allerdings ist bei diesen das Fertigungsverfahren unterschiedlich.
Beim Tensor G5 wird es interessant wie gut die erste eigenentwickelte Architektur von Google funktioniert, also wie leistungsstark und effizient diese dann ist.
Bin auch gespannt wie groß der Sprung vom 5300 zum 5400 ausfällt, und ob dieses dann auch effizienter arbeitet. Von der Empfangsleistung finde ich das 5300 Modem völlig ausreichend, allerdings ist der hohe Verbrauch bei Zellenwechsel sehr schlecht.Oi!Olli schrieb:
Dieser soll beim S24, soweit ich gelesen habe, besser sein. Im S24 ist ja bereits das 5400 Modem verbaut.
U
uNique285
Dauer-User
- 1.122
Das war beim SD 8 Gen 1 der vorher bei Samsung gefertigt wurde und nach dem Wechsel zu TSMC hatte der SD 8+ Gen 1 bei 10% mehr Leistung 15% weniger Verbrauch bzw bei gleicher Leistung 30% weniger Verbrauch obwohl beide im "4 nm" Prozess hergestellt worden sind und am eigentlichen Design des Chips nichts verändert wurde..
Also ich finde das schon nicht wenig...
Snapdragon 8+ Gen 1 vs. 8 Gen 1 im Benchmark
Also ich finde das schon nicht wenig...
Snapdragon 8+ Gen 1 vs. 8 Gen 1 im Benchmark
Zuletzt bearbeitet:
woibadinger
Neues Mitglied
- 28
Ok, ja wann genau diese Umstellung war wusste ich nicht mehr und ich dachte das der Unterschied bei den Plus-Modellen größer gewesen wäre.
Ja das ist schon ein wenig. Deswegen hoffe ich, dass beim Tesnor G4 das neue Fertigungsverfahren in "4nm" die effizienz verbessert. Die Hoffnung stirbt ja bekanntlich zuletzt.
Ich persönlich bin sehr zufrieden mit meinen Pixel 8 Pro, allerdings ist eben bei der Effizienz noch Luft nach oben.
Ja das ist schon ein wenig. Deswegen hoffe ich, dass beim Tesnor G4 das neue Fertigungsverfahren in "4nm" die effizienz verbessert. Die Hoffnung stirbt ja bekanntlich zuletzt.
Ich persönlich bin sehr zufrieden mit meinen Pixel 8 Pro, allerdings ist eben bei der Effizienz noch Luft nach oben.
JohnyV
Philosoph
- 5.717
@uNique285
Das ist aber eben nicht der gleiche Chip.
Die Mehrleistung erreichte eben das weiterentwicklte Plus Modell gegenüber dem Basismodell. Deswegen ist es Schwachsinn zu sagen, dass die Samsung Chips nicht so gut waren. Es waren einfach andere Chips die leistungsschwächer sind.
Das ist aber eben nicht der gleiche Chip.
Die Mehrleistung erreichte eben das weiterentwicklte Plus Modell gegenüber dem Basismodell. Deswegen ist es Schwachsinn zu sagen, dass die Samsung Chips nicht so gut waren. Es waren einfach andere Chips die leistungsschwächer sind.
marcodj
Ikone
- 10.461
Steht doch alles im Bericht von @uNique285
Leistung geht hoch, Verbrauch trotzdem herunter
Die von Qualcomm präsentierten Zahlen zeigen imposant, wie unterschiedlich zwei vermeintlich gleichwertige 4-nm-Fertigungsprozesse performen können und wie gut TSMC aktuell bei der Fertigung aufgestellt ist. Bei gleicher Leistung sollen CPU und GPU eine jeweils 30 Prozent bessere Effizienz gegenüber dem Snapdragon 8 Gen 1 liefern, obwohl am eigentlichen Design des Chips nichts verändert wurde. In Anbetracht der Mehrleistung des Snapdragon 8+ Gen 1 beziffert Qualcomm den Effizienzgewinn mit 15 Prozent.
Leistung geht hoch, Verbrauch trotzdem herunter
Die von Qualcomm präsentierten Zahlen zeigen imposant, wie unterschiedlich zwei vermeintlich gleichwertige 4-nm-Fertigungsprozesse performen können und wie gut TSMC aktuell bei der Fertigung aufgestellt ist. Bei gleicher Leistung sollen CPU und GPU eine jeweils 30 Prozent bessere Effizienz gegenüber dem Snapdragon 8 Gen 1 liefern, obwohl am eigentlichen Design des Chips nichts verändert wurde. In Anbetracht der Mehrleistung des Snapdragon 8+ Gen 1 beziffert Qualcomm den Effizienzgewinn mit 15 Prozent.
Beiträge automatisch zusammengeführt:
Ich denke da sind viele Smartphone User gespannt darauf. Mich eingeschlossenwoibadinger schrieb:
Zuletzt bearbeitet:
JohnyV
Philosoph
- 5.717
@marcodj die besseren Werte beruhen auf Weiterentwicklung seitens Qualcomm und nicht einfach weil der Prozessor bei anderen Hersteller gefertigt wird, was der Artikel und manche versuchen zu suggerieren. Man interpretiert da einfach was rein.
U
uNique285
Dauer-User
- 1.122
Welche Weiterentwicklung?
Der Grund ist der Wechsel der Fertigung von Samsung zu TSMC, wie es im Artikel auch steht..
Snapdragon 8+ Gen 1 & 7 Gen 1: Wechsel zu TSMC erhöht den Takt und senkt den Verbrauch
Der Grund ist im Wechsel der Fertigung zu suchen: Es bleibt zwar bei einem 4-nm-Prozess, doch die Fertigung übernimmt beim Snapdragon 8+ Gen 1 erstmals TSMC und nicht Samsung. Seit Monaten gab es Meldungen, Qualcomm könne den kompletten Wechsel von Samsung zu TSMC erwägen, weil die Ausbeute (Yield) bei Samsung sehr schlecht sei –
Der Grund ist der Wechsel der Fertigung von Samsung zu TSMC, wie es im Artikel auch steht..
Snapdragon 8+ Gen 1 & 7 Gen 1: Wechsel zu TSMC erhöht den Takt und senkt den Verbrauch
Der Grund ist im Wechsel der Fertigung zu suchen: Es bleibt zwar bei einem 4-nm-Prozess, doch die Fertigung übernimmt beim Snapdragon 8+ Gen 1 erstmals TSMC und nicht Samsung. Seit Monaten gab es Meldungen, Qualcomm könne den kompletten Wechsel von Samsung zu TSMC erwägen, weil die Ausbeute (Yield) bei Samsung sehr schlecht sei –
JohnyV
Philosoph
- 5.717
@uNique285 Richtig die Ausbeute war schlecht, nicht aber die Effizienz. Es gab einfach zu viel Ausschuss. 35% der Chips gingen in die Tonne.
Das hat aber nichts mit der Leistung zu tun die gesetzt war. Auch bei Samsung gefertigter SD 8 Plus 1 wäre effizienter gewesen gegenüber dem Basismodell SD 8 1, aber man hat sich entschieden bei tsmc zu produzieren, weil dort weniger in Schrottware produziert wurde.
Das hat aber nichts mit der Leistung zu tun die gesetzt war. Auch bei Samsung gefertigter SD 8 Plus 1 wäre effizienter gewesen gegenüber dem Basismodell SD 8 1, aber man hat sich entschieden bei tsmc zu produzieren, weil dort weniger in Schrottware produziert wurde.
Zuletzt bearbeitet:
U
uNique285
Dauer-User
- 1.122
Es gibt keinen technischen Unterschied zwischen dem SD 8 + Gen 1 und dem von Samsung gefertigten SD 8 Gen 1....
Durch die bessere Fertigung hat man mehr Takt bei der CPU und GPU erreicht und ist gleichzeitig effizienter geworden.
Durch die bessere Fertigung hat man mehr Takt bei der CPU und GPU erreicht und ist gleichzeitig effizienter geworden.
Zuletzt bearbeitet:
Kunstvoll
Stamm-User
- 582
@uNique285
Mich würde interessieren woher Du das wissen hast, dass diese beiden Soc's technisch identisch sind, angeblich.
Mich würde interessieren woher Du das wissen hast, dass diese beiden Soc's technisch identisch sind, angeblich.
elementz89
Enthusiast
- 3.741
Die SOCS scheinen rein technisch identisch zu sein.
Die Güte der Chips macht eben eine Menge raus.
Im PC Bereich nennt man dies auch Silizium Lotterie..
Du kannst einen CHIP haben der mit 1,2V Spannung 5GHZ schafft und ein anderer schafft keine 4.8 GHZ bei 1,3 V Spannung.
Da liegt der Hase begraben.
TSMC hat hier die Nase vorne und man konnte den Takt bei weniger Spannung anheben.
minimalste Fertigungstoleranzen machen da viel aus.
Bei Grafikkarten gab es eine Zeit lang 2 Chipgüten bei Nvidia.
Wurde dann aber wieder abgeschafft wobei es dies inoffiziell definitv noch geben wird nur eben mit dem selben Namen der Chips.
Einmal gingen die guten Teile an die Boardpartner mit OC ab Werk und einmal waren es Referenzkarten/Founders Editionen Karten.
Selbe bei den Prozessoren damals von AMD mit Ihren *X*
Selber Chip, mehr potenzial.
Die Güte der Chips macht eben eine Menge raus.
Im PC Bereich nennt man dies auch Silizium Lotterie..
Du kannst einen CHIP haben der mit 1,2V Spannung 5GHZ schafft und ein anderer schafft keine 4.8 GHZ bei 1,3 V Spannung.
Da liegt der Hase begraben.
TSMC hat hier die Nase vorne und man konnte den Takt bei weniger Spannung anheben.
minimalste Fertigungstoleranzen machen da viel aus.
Bei Grafikkarten gab es eine Zeit lang 2 Chipgüten bei Nvidia.
Wurde dann aber wieder abgeschafft wobei es dies inoffiziell definitv noch geben wird nur eben mit dem selben Namen der Chips.
Einmal gingen die guten Teile an die Boardpartner mit OC ab Werk und einmal waren es Referenzkarten/Founders Editionen Karten.
Selbe bei den Prozessoren damals von AMD mit Ihren *X*
Selber Chip, mehr potenzial.
JohnyV
Philosoph
- 5.717

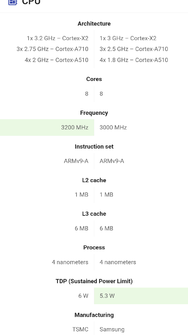

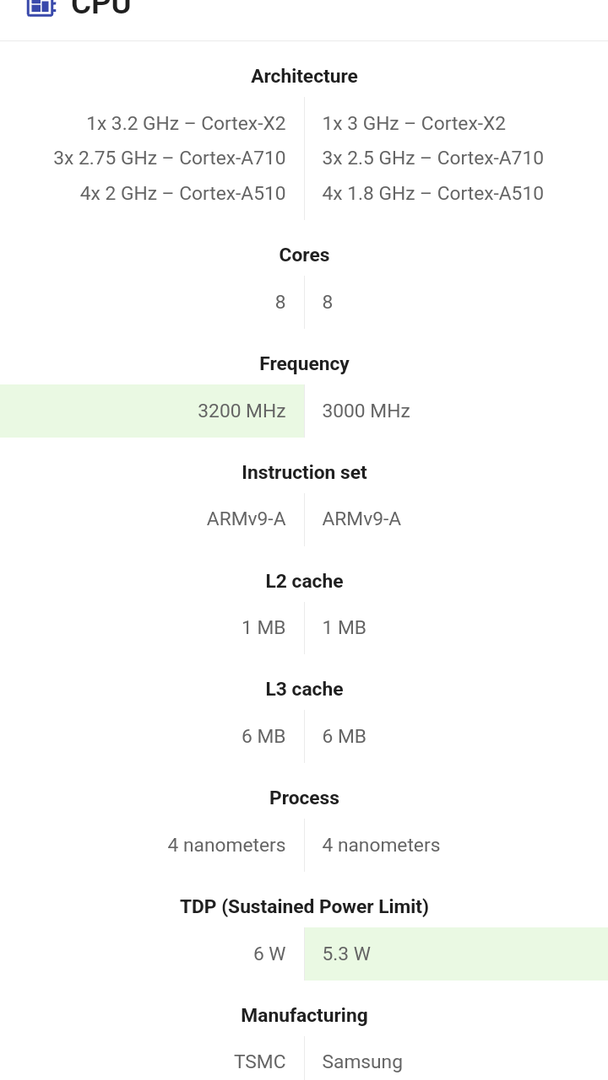

@elementz89 Das Plus Modell läuft aber mit 6 Watt statt 5,3 Watt Leistung. Dementsprechend wird denke ich mal auch die Spannung höher sein und auch die Frequenz. Also sind sie dann anscheinend doch nicht gleich. Dafür muss auch die Kühlung beim Plus Modell besser sein um die zusätzliche Wärme abzuführen.
Kunstvoll
Stamm-User
- 582
Deine Ausführung ist aber nicht die Antwort auf meine Frage.
Was alles möglich ist, weiß ich. Auch wie dies alles zusammenhängt.
Und wenn ich es richtig raus lese, weißt Du es auch nicht ob die 100% identisch sind. Das einzige was bekannt ist, ist das sich der Funktionsumfang nicht geändert hat.
Reicht schon eine andere Anordnung, die kann viel bewirken.
Was alles möglich ist, weiß ich. Auch wie dies alles zusammenhängt.
Und wenn ich es richtig raus lese, weißt Du es auch nicht ob die 100% identisch sind. Das einzige was bekannt ist, ist das sich der Funktionsumfang nicht geändert hat.
Reicht schon eine andere Anordnung, die kann viel bewirken.
elementz89
Enthusiast
- 3.741
@JohnyV TDP gibt nicht den Stromverbrauch sondern die Verlustleistung an die entsteht.
Banal gesagt wie viel Wärme abgegeben werden KANN.
Daher haben SOCS oft eine TDP und Kühler die gegenangabe für die TDP.
Also kühlt bis TDP XY..
Neben TDP gibt es diverse andere Parameter wie Boardpower etc
Banal gesagt wie viel Wärme abgegeben werden KANN.
Daher haben SOCS oft eine TDP und Kühler die gegenangabe für die TDP.
Also kühlt bis TDP XY..
Neben TDP gibt es diverse andere Parameter wie Boardpower etc
Zuletzt bearbeitet:
Kunstvoll
Stamm-User
- 582
Thermal design power.... Ist die Leistungsschwelle für die der Prozessor designed wird bei maximaler Last diese Verlustleistung abführen zu können .
Ist aber nicht die Verlustleistung, die ist nämlich schwankend.
Unterschiedliche TDP = da ist was anderes im Layout
Ist aber nicht die Verlustleistung, die ist nämlich schwankend.
Unterschiedliche TDP = da ist was anderes im Layout
elementz89
Enthusiast
- 3.741
Ja klar bei maximaler Last weil dann am höchsten.
Sonst würde die Angabe auch keinen Sinn machen..
Und natürlich ist Sie schwankend, wie sollte Sie auch nicht bei nicht statischen Taktraten und Spannungen......
Ein AMD 3600 ist identisch mit einem 3600X
Der Takt und die TDP sind es nicht.
Sonst würde die Angabe auch keinen Sinn machen..
Und natürlich ist Sie schwankend, wie sollte Sie auch nicht bei nicht statischen Taktraten und Spannungen......
Beiträge automatisch zusammengeführt:
Muss nicht sein..Kunstvoll schrieb:
Ein AMD 3600 ist identisch mit einem 3600X
Der Takt und die TDP sind es nicht.
