✔ Was ist wo am Google Pixel 9 Pro? Schaubild wo z.B. Mikro usw. platziert ist?

[mezzothunder]

Hallo! Heute kam mein Google Pixel 9 Pro endlich an. Und mich würde mal interessieren was genau wo bei dem Google Pixel 9 Pro platziert ist. Ich habe z.B. ausversehen direkt mit dem Metallstift zum Sim Karten öffnen zuerst in das falsche Loch neben dem Slot gepiekst und erst dann gesehen, dass es ja das Falsche ist. Nun würde mich interessieren was sitzt dort und könnte ich etwas beschädigt haben (aus meiner Sicht unglücklich nebeneinander platziert).

Oben gibt es ja auch nochmal so ein Loch usw. Mich würde einfach interessieren wofür diese Sachen genau sind. Ich habe in der Bedienungsanleitung und im Google Store dazu nun nichts gefunden. Meine aber sowas gab es für bisherige Pixel Smartphones mal.



[schinge]

Hier wird dir geholfen (alle Pixel-Telefone): Pixel Smartphone – Hardwarediagramm - Pixel-Hilfe



[schinge]

Hier wird dir geholfen (alle Pixel-Telefone): Pixel Smartphone – Hardwarediagramm - Pixel-Hilfe



[mezzothunder]

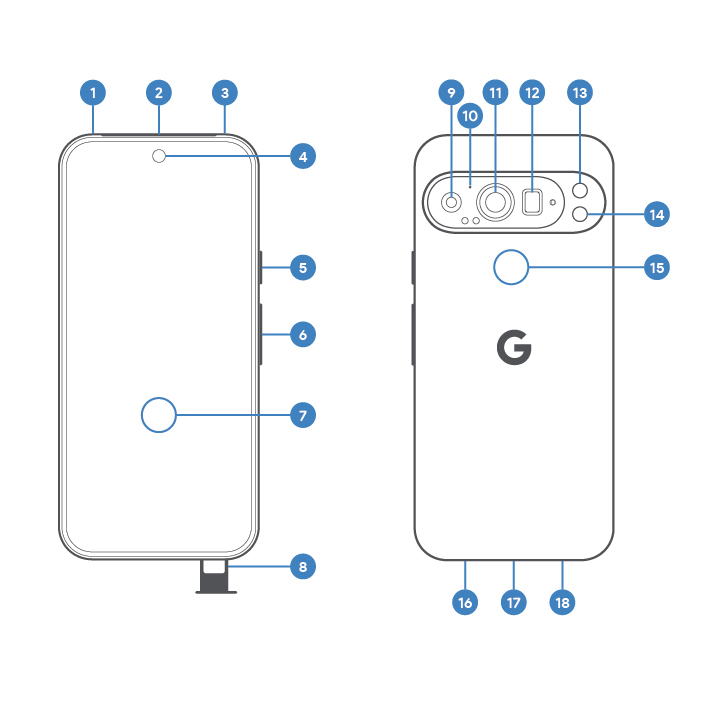

1. mmWave-Antennenabdeckung
2. Lautsprecher oben
3. Mikrofon oben
4. Frontkamera
5. Ein/Aus-Taste
6. Lautstärketaste
7. Fingerabdrucksensor
8. SIM-Kartenfach
9. Rückkamera: Weitwinkelobjektiv
10. Mikrofon auf der Rückseite
11. Rückkamera: Ultraweitwinkelobjektiv
12. Rückkamera: 5‑fach-Teleobjektiv
13. LED-Blitz
14. Temperatursensor
15. NFC
16. Mikrofon unten
17. USB‑C-Anschluss
18. Lautsprecher unten

Wichtig: Das SIM-Kartenfach befindet sich jetzt unten am Smartphone.

Perfekt ich packe es mal mit hier rein

Kann da wenn man leicht reingepiekst hat wohl nun etwas undicht/kaputt gegangen sein? Oder sollte ich mir eher keine Sorgen machen?



[schinge]

Ich war mal so frei, das Bild vergrößert anzuzeigen - somit sieht man das große Bild und die Legende gleichzeitig.

BTW wenn Du den Beitrag bearbeitest wird es voraussichtlich wieder klein... da muss man nämlich am BBCODE rumspielen.



[aquis-rino]

Tag zusammen,

mir ist tatsächlich das selbe passiert. ich ärgere mich gerade ziemlich über mich. Mich würde auch interessieren, ob jemand weiß, ob die Abdichtung beschädigt wurde oder Ähnliches. Tatsächlich funktioniert das Mikro einwandfrei und meine Gesprächspartner hören mich ohne Störgeräusche oder ähnlichem.

Beste Grüße!



[Roboto2]

@aquis-rino Da kann nichts passieren, das Mikrofon ist im 90° Winkel zu dem Loch angebracht. Dies kann man unter anderem in dem Video von jerryrigeverything sehen, oder bei ifixit. Also keine Sorge



[mezzothunder]

hier habe ich es gefunden. Danke für den Hinweis @Roboto2



[Fuerstenwalder]

Und was ist, wenn man beim reinpicken einen deutlichen Ruck merkt?
