Wie kann man die CPU Temperatur des Gigaset QV1030 reduzieren?

[myarea]

Guten abend an alle!

Ich finde das mein tablet (qv1030)richtig heiß wird beim spielen zb. deswegen habe ich mal mit einem Programm die Temperatur gemessen diese war laut der app(CPU temp) fast immer über 50°C und beim spielen über 70°C.( Leistung maximieren ; volle Helligkeit)
Diese Werte kommen mir dennoch verdammt hoch vor und ich finde diese Temperaturen nicht mehr normal...
Was kommt bei euch so raus und was empfiehlt ihr mir?

Danke schonmals

PS habe es auch schon mit einer anderen APP ausprobiert da kommt das gleiche raus



[NikolausKopernikus]

Bei mir ist das Tablet 24/7 an. Ca. 15Std Twitch Streams, und rest irgendwelche HD Filme über Kodi. Es wird natürlich warm, aber nicht so heiss wie wenn man spielt. Beim Spielen hat man wohl volle Quad-Core auslastung. Da ich auch einen super tollen Tablet ständer von Amazon habe fällt mir die Temperatur auch garnicht auf. Das ist auch mein Lösungsvorschlag, mit einem Tablet halter kommt man nicht an die rückseite und nimmt die Temperatur nicht wahr. Ich weiss das Notebooks die gerne mal >70° haben gerne kaputt gehen(Dell). Ich versuchs dann halt über die Garantie oder kaufe mir ein neues wenn es kaputt geht...

Ich betreibe hier viel im Dauerbetrieb. Ich denke mit ein paar stunden Vollast pro Tag würd das Tablet immernoch 2-5 Jahre halten. Für Notebooks sind 70° auch nichts besonderes.



[tarjan]

was empfiehlt ihr mir?

Da hilft nur dies: Zalman ZM-NS2000 Cooling Stand für Notebook bis 43,2 cm: Amazon.de: Computer & Zubehör



[M249]

Liegt halt daran, das das tablet so designed wurde, dass das die alu-rückseite nicht sonderlich warm wird, zwecks haltekompfor bzw. Weil es sonst den ein oder anderen irritieren könnte wenn die rückseite recht warm werden würde...


Das problem ist ja auch, das soch der Tegra4 runtertaktet wenns dem zu warm wird, und es so zu rucklern kommen könnte wenn das game sehr leistungshungrig ist... Wer sich aber zutraut ein bissl am tablet rumzubasteln, kann dafür sorgen das die wärme aus dem gerät rauskommt indem der alu-deckel auf der rückseite mit als kühlkörper genommen wird... Da reicht ein 2mm starkes wärmeleitpad eigentlich schon zu...


Ich habs noch etwas anders gemacht bei mir, und komme so auf maximal 48 grad beim 1 stündigen zocken von z.B. Word of tanks oder galaxy on fire.

Das tablet wird halt sehr warm, aber noch lange nicht so dass man es nicht mehr anfassen kann, aber so kommt die wärme halt wirklich raus aus dem gerät, und der SoC taktet sich auch nicht mehr runter, und läuft zudem auch effizienter wenn er kühler bleibt



[myarea]

Danke
Kannst du mir bitte sagen was du genau gemacht hast M249?



[M249]

https://www.android-hilfe.de/forum/...n-disassembly-qv1030.645586.html#post-8711481



[myarea]

Danke!
Wo hast du denn die ganzen Sachen herbekommen ?



[NikolausKopernikus]

Ja, Montiert doch einen Lüfter an die Rückseite wenn ihr Spielt oder volle Quad-Core last verursacht. Alles was eher in C++ geschrieben wurde und auf alle Plattformen portiert wird nimmt volle Quad-Core last. Auf dem PC kommt es ja niemandem in den Sinn Strom zu sparen. Im Sommer bei Dauerlast wird der Tegra wohl runtertaken, da würd ich mir nen stinknormalen 120er Lüfter hinten dran bauen...

@ M249
Meinst du das du mit einem Wärmeleitpad den Tegra und die Rückseite verbindest? Ist das nicht noch ein Kupferkühler zwischen?

Ich weiß vom Notebook das es eine menge bringt die Wärmepads gegen Wärmeleitpaste zu tauschen > Artic Silver oder so...



[M249]

Also, im Originalen ist das kleine Kupfer-Kühlblech im Gerät über ein 1mm starkes Wärmeleitpad mit der CPU/SoC verbunden...dieses Wärmeleitpad habe ich ersetzt durch ein kleines zurechtgeschnittenes, 1mm starkes Kupferplättchen - natürlich mit Wärmeleitpaste dazwischen, also SoC-Wärmeleitpaste-Kupferplättchen-Wärmeleitpaste-Original Kupferkühlblech.

Das sogt erstmal dafür das die wärme welche schlagartig ensteht wenn man z.B. ein Spiel startet nicht zum kurzzeitigen throttlen führt, sondern schnellstmöglich an eine größere Fläche übertragen wird, nämlich das Original Kühlblech, welches übrigens eine aufgelötete flache Heatpipe oben drauf hat.


Und auf diese Heatpipe habe ich ein wärmeleitpad großflächig aufgelegt (2mm) damit der Original kühler kontakt aufnimmt mit der Alu-Rückseite des Geräts...Das Wärmeleitpad bekommt man z.B. über Amazon, ich habe das Phobya Ultra genommen, bitte NICHT das XT nehmen, das ist zu hart für sowas...es geht natürlich auch jedes andere Wärmeleitpad in der entsprechenden Stärke, da kommt es nicht mehr so auf den Wärmeleitwert an, wobei ich nicht das biligste nehmen würde...also 2W/mK solte es schon haben oder mehr. Grund: Die Heatpipe ist wesentlich größer als der Core des SoC's, sodass die wärme großflächiger verteilt wird, und wenn man über die gesammte größe auf der Heatpipe ein Wärmeleitpad draufklebt, leitet es ja über die gesammte fläche die wärme richtung alu rückseite - da wo auch mal Luft drankommt, oder eben die Hand, welche dann sozusagen als Wasserkühlung fungiert *g* (durch das Blut wird die wärme auch mit abtransportiert).

Man wird merken das es spürbar richtig heiß werden kann wenn man ordentlich power abverlangt, nicht mehr so wie im originalen wo es nur spürbar minimal wärmer wird als wenn es kalt ist...da merkt man ersteinmal, was der Tegra4 für eine Hitze machen kann, und wie es im gerät gebrütet haben muss, und das es klar ist, das er da Runtergetaktet hat wenn er an seine Thermische Belastungsgrenze gestoßen ist.

Aber keine angst, es wird trotz mehrere Stunden zocken nicht so heiß, das man es nicht mehr anfassen könnte



Im Originalen würde übrigens ein lüfter hinten dran vieleicht in 1-2°C kühlere SoC Temperatur sorgen, weil im originalen der Aludeckel ja nicht thermisch mit der CPU verbunden ist, und Luft leitet bekanntlich seeehr schlecht...



[Bundy]

Also, im Originalen ist das kleine Kupfer-Kühlblech im Gerät über ein 1mm starkes Wärmeleitpad mit der CPU/SoC verbunden...dieses Wärmeleitpad habe ich ersetzt durch ein kleines zurechtgeschnittenes, 1mm starkes Kupferplättchen - natürlich mit Wärmeleitpaste dazwischen, also SoC-Wärmeleitpaste-Kupferplättchen-Wärmeleitpaste-Original Kupferkühlblech.

Danke erst mal für die super Erklärung!
Habe trotzdem mal eine Frage da ich meins auch umbauen möchte
Wieso hast du ein Kupferplättchen dazwischen es geht wo nicht das Kupferkühlblech direkt auf die CPU zu setzen mit Wärmeleitpaste dazwischen?
Fals es nicht geht woher bekomme ich am besten so ein Kupferkühlblech . Oder kann man da was alternatives machen?

Zum ableiten an die Rückseite ist das das richtige Pad ?
Phobya Wärmeleitpad Ultra 5W/mk 30x30x2mm: Amazon.de: Elektronik



[M249]

das geht leider nicht, da das originale Kühlblech eben fast 1mm über dem Core des CPUs "schwebt", und biegen brauchst du gar nicht erst versuchen, weil du dadurch die Leitfähigkeit der Heatpipe verschlechtern könntest wenn die Kapillare darin brechen, und zum anderen wird die Auflagefläche nie wirklich so plan, wie es im Originalem der Fall ist.

Da kann man natürlich auch ein richtig gutes Wärmeleitpad hernehmen, wie das Phobya XT...glaube da würd ich aber das 1.5mm starke nehmen, damit es noch etwas druck auf den Core der CPU ausübt...das XT ist zwar recht Hart, aber es ist besser wenn man ein Wärmeleitpad einem gewissen druck aussetzt, damit es noch besser leitet...

aber das Wärmeleitpad hat auch "nur" eine Wärmeleifähigkeit von 7W/mK, wärmeleitpaste (silikon) hat um die 1-2W/mK, richtig gute wie ic diamond thermal compound oder die Gelid extreme haben ca 8W/mK...Flüssigmetall Wärmeleit"paste" hat ca. 80W/mK...schon nicht schlecht, aber reines Kupfer hat 400W/mK.

Daher ist natürlich ein Kupferplättchen einem Wärmeleitpad vorzuziehen, aber das XT Pad mit seinen 7W/mK ist immer noch besser als das originale was ungefähr 2-3 haben müsste von der Konsistenz und Beschaffenheit her.


ja, das Ultra ist das richtige, aber ich würde ein eher längliches empfehlen, da die Heatpipe recht schmal ist, dafür aber mehr länglich, und es hat eine Bananen-Form *g*

also eher sowas hier:

Phobya Wärmeleitpad Ultra 5W/mk 1mm für ramplex: Amazon.de: Elektronik


ist zwar nur 1mm stark, aber man kann ja mehrere schichten übereinander legen



[myarea]

Danke dir werde das wahrscheinlich nächste Woche auch so machen



[Bundy]

Moin,

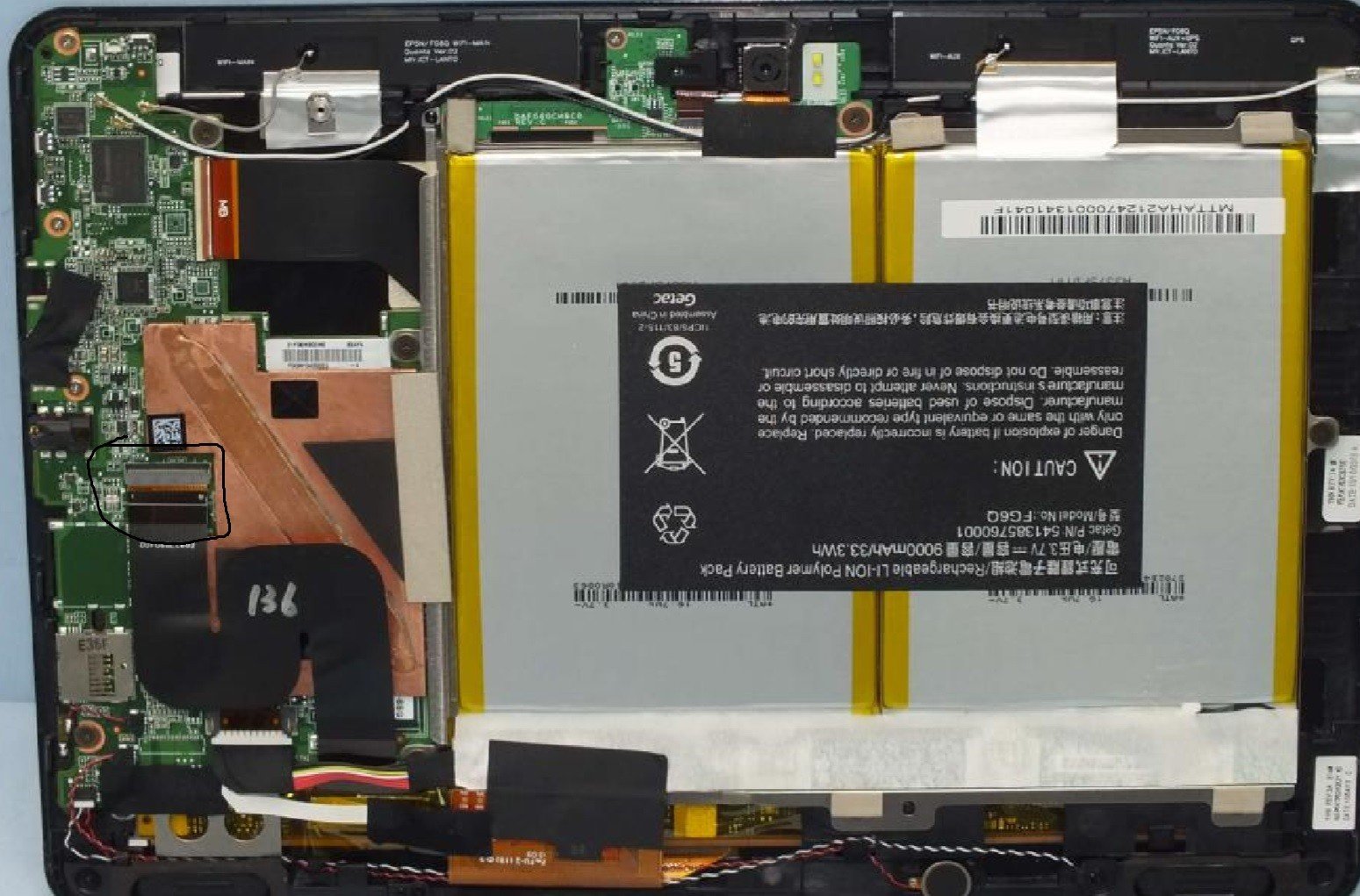

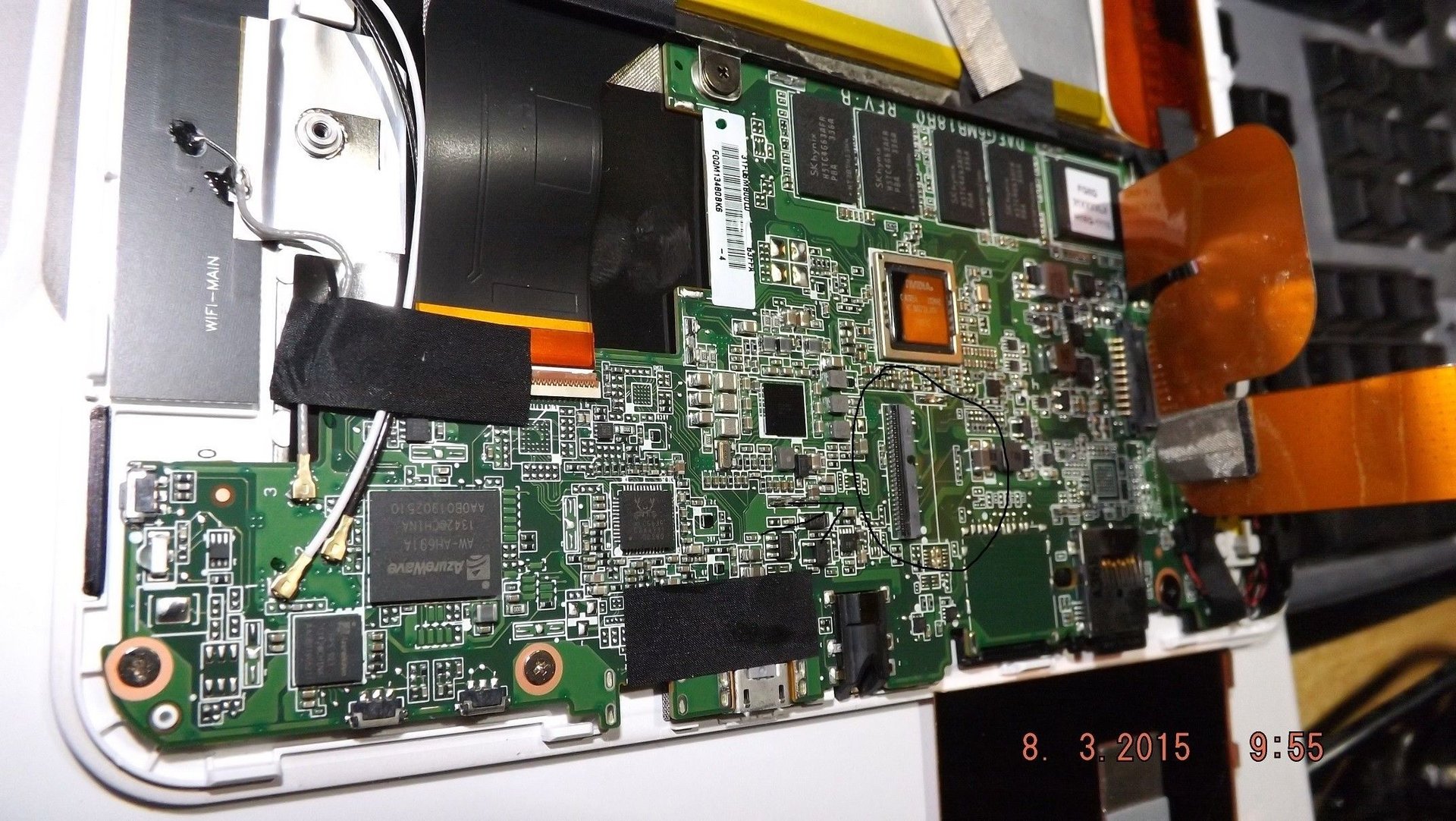

habe eben angefangen es zu zerlegen jetzt trau ich mich aber nicht an den auf den Bildern gezeigten Stecker wie bekomme ich den denn ab?

Edit: ging auch ohne das Flachkabel zu entfernen
Hat alles geklappt die CPU ist jetzt deutlich kälter maximal 50 Grad hatte ich gerade beim testen vorher ging sie beim spielen schnell über 60 Grad.Jetzt wird zwar hinten das Gehäuse ordentlich warm aber das stört mich nicht !! DANKE für die Anleitung.



[M249]

achso, ja...da ist hinten gegenüber von der Aufnahme wo das Flachbandkabel reingeht, so eine schwarze spange dran, diese kann man hochklappen, damit hat man die kontakte die auf das flachbandkabel drücken entriegelt, und kann so das Flachbandkabel rausziehen.



[tarjan]

Vielmals liegt es auch an falsch optimierten Apps... Das mMn beste Mittel ist in dem Fall PP. Es kostet zwar etwas Arbeit, herauszufinden wie viel Leistung eine App wirklich benötigt, aber es lohnt sich.
Ansonsten, die Helligkeit sowie die Display-Auflösung zu verringern bringt natürlich ebenfalls etwas, aber speziell letzteres wollen wahrscheinlich die wenigsten



[herz_AG]

Moin,

das Kupferblech/Heatpipe ist von unten mit schw. Plastik isoliert. Habt Ihr das sauber abbekommen um bspw. das RAM mit dem Wärmepad zu kontaktieren?

Dann ist mir nach dem draufsetzen des Kupfers noch was sehr merkwürdiges passiert, vielleicht hat jemand eine sinnvolle Erklärung:

Bis das Kupfer wieder an der richtigen Stelle sitzt (richtig auf/in den Spangen arretiert) war es ein bissi Gefummel. Aber es hat nirgends gezischt, geprutzelt oder gefunkt. Trotzdem ist das Gerät auf Teufel-komm-raus nicht angegangen. Mehrmals (auch richtig langes) Drücken des ON/OFF hat nichts gebracht. Ladekabel angeschloßen, keine LED ging an! Mehrmals Kabel ab und ran, Power gedrückt - nix!
Ladekabel dann mehrmals >5min drangelassen immer noch nix. Irgendwann mal +15min, ging plötzlich die LadeLED an. Power keine Reaktion, Ladung nochmal +30min, dann irgenwann zuckte das Gerät. Mir fiel ein mächtig großer Stein vom Herzen - hatte ich doch schon das Gerät vom Frauchen einheimsen wollen...
Akkuladung vor der Bastelaktion bei 95%, nach erfolgreichem Einschalten auch wieder bei 95%.
Strange.

Beste Grüße,
Herz_AG



[Bizepsandi]

Leider ist meine Rückseite aus Plastik..

Da wird das mit Wärme leitpad wohl nichts



[M249]

gabs das QV1030 wirklich mit einer Kunststoffrückseite? O_O dachte die haben alle Alu, entweder Silbern oder Schwarz...kannst du das Bestätigen das es wirklich Kunststoff ist? (z.B. einen mini kratzer an einer kante hinten machen, und sehen ob es nicht doch nur schwarz Eloxiertes Alu ist?



[Bizepsandi]

Bin mir da ziemlich sicher.. Hatte den Deckel ab..



[tarjan]

Nö, das QV1030 ist aus eloxiertem Aluminium gefertigt. Leider ist das verwendete Aluminium etwas dünn bzw. zu weich geraten. Dies bemerkt man, wenn man sehr stark auf das Gehäuse drückt. Im Bereich der Kamera wurde mit Kunststoff gearbeitet, deshalb auch die leichten Farbunterschiede.
