[Anleitung] Touchscreen wechseln

[clubchef]

Meine Güte, was eine Frickelei! Aber Dein Tip war Gold wert!. Da ich ja einen Rahmen gekauft hatten mit direkt eingeklebtem Glas ist muss dieses Gummi Ding ja ummontiert werden und da es mir einfach so rausgefallen ist, konnte ich nicht gucken wo es hingehört.

Jedenfalls Mr. coolfranz und Mr. bianchifan EIN DICKES DANKESCHÖN! Unglaublich, dass ein solch kleines Gummiteilchen so rumzicken kann. Jetzt geht endlich auch telefonieren bzw. das Display kommt wieder.

Da mein erster Rahmen inkl. Glas defekt war, musste ich das Defy jetzt mittlerweile 5 mal komplett zerlegen und wieder zusammen bauen und man wird von mal zu mal schneller

Und für alle, die Probleme beim Zusammenbau habe, hier mein Trick. Mit der Seite anfangen, wo die USB Buchse ist. Ich habe die Platine nie angehoben, sondern mit einer Mischung aus Gefühl und Kraft das Ding drauf / passend gedrückt. Man muss nur das Platik vom Deckel etwas über die Buchse schieben / biegen und dann einfach zu drücken, das klappt wunderbar!

Ihr seid spitze!



[Kaelron]

Erstmal vielen Dank für die Anleitung, nachdem
Datrepair mit das unschlagbar Günstige angebot gemacht hat,
die Scheibe für "nur" 90€ zu reparieren, habe ich mich entschlossen
bei Amazone alles zu bestellen und es für ca. 30€ selbst zu versuchen.
Es hat auch alles wunderbar geklappt.. Cm10 ist drauf, ich bin zufrieden.. fast:

Leider hat nun die Gesprächsqualität sehr abgenommen, die anderen meinen ich höre mich sehr dumpf und "weit weg" an.. ich habe das Telefon nochmal auseinander genommen und geschaut, auch das rumstochern unterhalb des Glasses (in der kleinen Öffnung) konnte nichts beheben..

Kenn jemand das Problem ?

Über eine Antwort wäre ich dankbar..
Kael..



[Detroit]

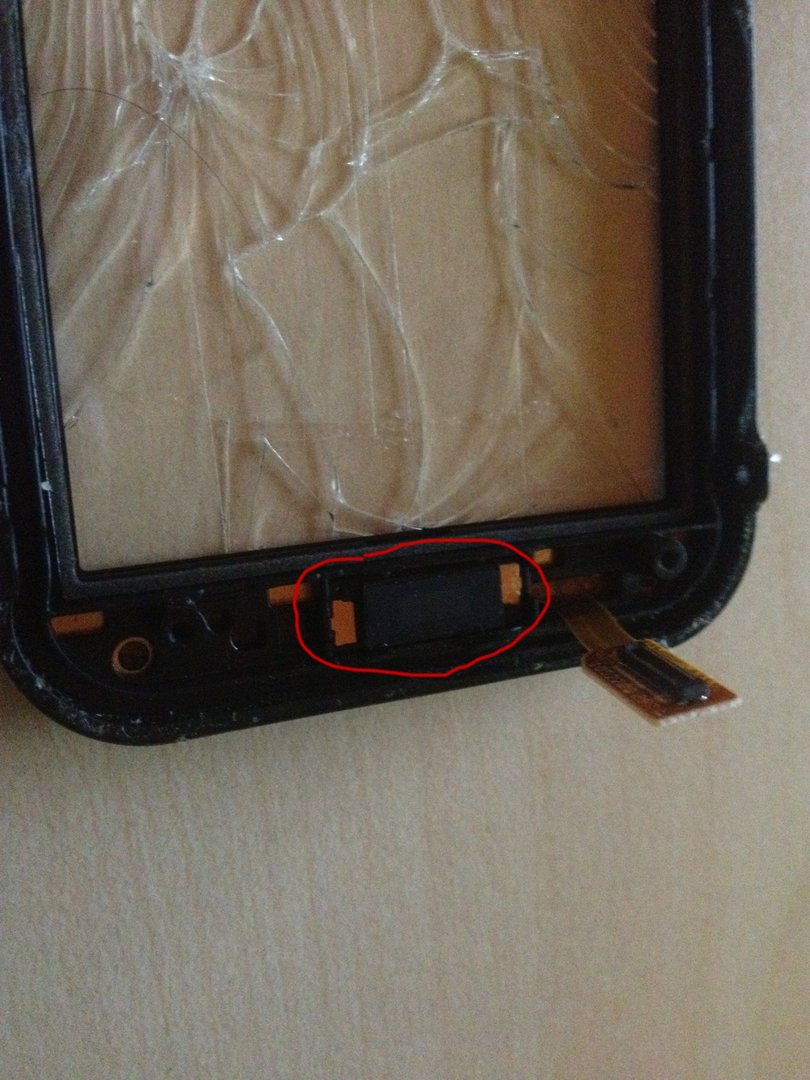

Wie bekommt man den Speaker raus?

Der rote markierte ist es doch oder?



[coolfranz]

Ja, das ist der Speaker... steht doch in der Anleitung:

Den Speaker bitte mit allerzartestem Gefühl aus dem Cover holen!
aber echt mit absoluter sinnlichkeit !
Hartgesottene lassen den auch drinn - is ja sowieso egal ob rein oder raus.
Nur nicht drauf rum grabbeln - das speakerchen ist zickig.

Entweder vorsichtig mit ner Spitzzange oder auch kleinen Schraubendreher raushebeln.



[bianchifan]

Entweder vorsichtig mit ner Spitzzange oder auch kleinen Schraubendreher raushebeln.

Blödsinn! Weder, noch..der Speaker ist stark magnetisch und fliegt auseinander.
Ist mir auch einmal passiert, als ich die passenden Plastiktools verlegt/verliehen hatte und ungeduldig war - das anschieschende Zusammensetzen war etwas heikel.

Also, ausschließlich Plastikwerzeug verwenden!

Leider hat nun die Gesprächsqualität sehr abgenommen, die anderen meinen ich höre mich sehr dumpf und "weit weg" an.. Kenn jemand das Problem ?

Möglicherweise hast Du die Öffnung fürs Mikro zu gekleistert!
Da gibt es eine Ausscparung, da kommt eigentlich eine membran hinein.
Beim Einkleben des neuen Touch ist darauf zu achten, dass diese Stelle nicht zugeklebt wird! Die meisten Klebefolien haben an der Stelle eine Perforierung vorgesehen.

Meine Güte, was eine Frickelei!

Schön, dass es geklappt hat, das Teil passt auch nur in 1er der 4 Möglichkeiten



[coolfranz]

Ich hab den Lautsprecher mit den oben genannten Werkzeugen schon ein paar mal ausgebaut ohne das etwas auseinandergeflogen ist.
Das wichtigste ist halt die Vorsicht.

Natürlich ist Plastik Werkzeug nicht verkehrt - aber wenn grade nicht zur Hand...



[Kaelron]

kannst du mal ein foto machen, wo
genau die membran ist.. und wo ich es zugekleistert haben sollte ?



[bianchifan]

Eigentlich hatte ich ein Foto angehängt..

Egal..schau einfach mal hier rein

https://www.android-hilfe.de/forum/...chsel-teile-bei-ebay.187795.html#post-2515553



[LonelyStar]

Hey Leute,

Ich habe (nach kabbys Anleitung, danke!) das Display von meinem Defy+ gewechselt.
Alles einwandfrei ABER das touchscreen funktioniert links unten nicht, überall anders geht es einwandfrei. Links unten heißt: Der "Menü" button, das Telefonsymbol und der button da drüber.

Mist!
Hat jemand eine Idee was ich machen könnt?
Auf den Telefonbutton kann ich verzichten, das feld da drüber kann frei bleiben ... aber der Menü button ... den brauche ich dann doch.

Oder gibt es eine chance das wieder zu reparieren? Optisch ist nichts sichtbar.

Danke!
Nathan



[JohnMcLane]

Hört sich nach fehlerhaftem Digitizer an.

Kannst ja mal nach den Verbindungselementen der Kabel gucken bzw. vorher mit einer App die Touch Punkte auf dem Bildschirm anzeigen lassen.
Dann siehst du, wo keine Daten ankommen.

Wenn unten links nichts ankommt und die Kabel in Ordnung sind, musst du wohl oder übel nochmal ran!



[LonelyStar]

Hey,

Unten links kommt definitiv nix an .
Welche kabel meinst du? Die vom Display zum Motherboard? Die habe ich nie angefasst, war nicht notwendig.
Das kabel vom glas zum Motherboard sieht auch gut aus ...

Wenn ich nochmal ran muss, was kann ich denn machen bzw. wonach kann ich denn gucken?
Danke!!!
Nathan



[bianchifan]

Ich denke, dass Du Deinen Touch beschädigt hast:
1. neuen Touch einbauen..
2. damit leben und die Schirmrotationsoptionen ausnutzen, die Buttons kannst Du Dir auch auf dem Schirm einblenden lassen

Entweder ist eine Leitung auf der Verbindungsfolie beschädigt, ist eher unwahrscheinlich, oder aber die Beschichtung des Touch selbst ist beschädigt - sehr wahrscheinlich.

Die Beschichtung befindet sich auf der Glasinnenseite und ist relativ empfindlich, ich hab erst ein Exemplar gesehen, wo sie mittels KLarlack "geschütz" war.

Einmal hab ich es auch geschafft einen Touch zu ruinieren, ich hatte den Schaumstoffrahmen auf der Innenseite des Geschäusedeckels (Platinenabstandhalter und Stoßpuffer) ein wenig zu breit geschnitten und versucht bei bereits eingeklebtem Touch zu korrigieren..war nix, nur der Hauch eines Kontaktes mit einer scharfen Klinge hatte die Beschichtung irreversibel zerstört.

Die stellen sind bei schräger Beleuchtung und starker Vergrößerung sichtbar, vielleicht kannst Du ja mit silberhaltigem Leitlack was ausrichten.



[beagle9677]

Hallo,

wie viele andere auch, habe ich nach dem Displaywechsel ein *wirklich extremes* Echo beim Anrufer.

Vielleicht kann jemand hier helfen:

https://www.android-hilfe.de/forum/...er-und-rahmen-tausch.263038.html#post-4061559

Danke & Gruß
Heiko



[peps]

hey,

hat jemand erfahrungen mit Touch + Frame aus China?
Weiss jemand wie lange der Versandweg dauert?

Hatte sowas im Auge: New Replacement Touch Screen Digitizer Glass With Frame for Motorola Defy MB525 | eBay

Gruß



[coolfranz]

Hab schon öfters was aus Fernost bestellt, war immer zufrieden damit...

Versand ist halt so ne Sache, ungefähr einen Monat wirst schon auf die Waren warten müssen...



[peps]

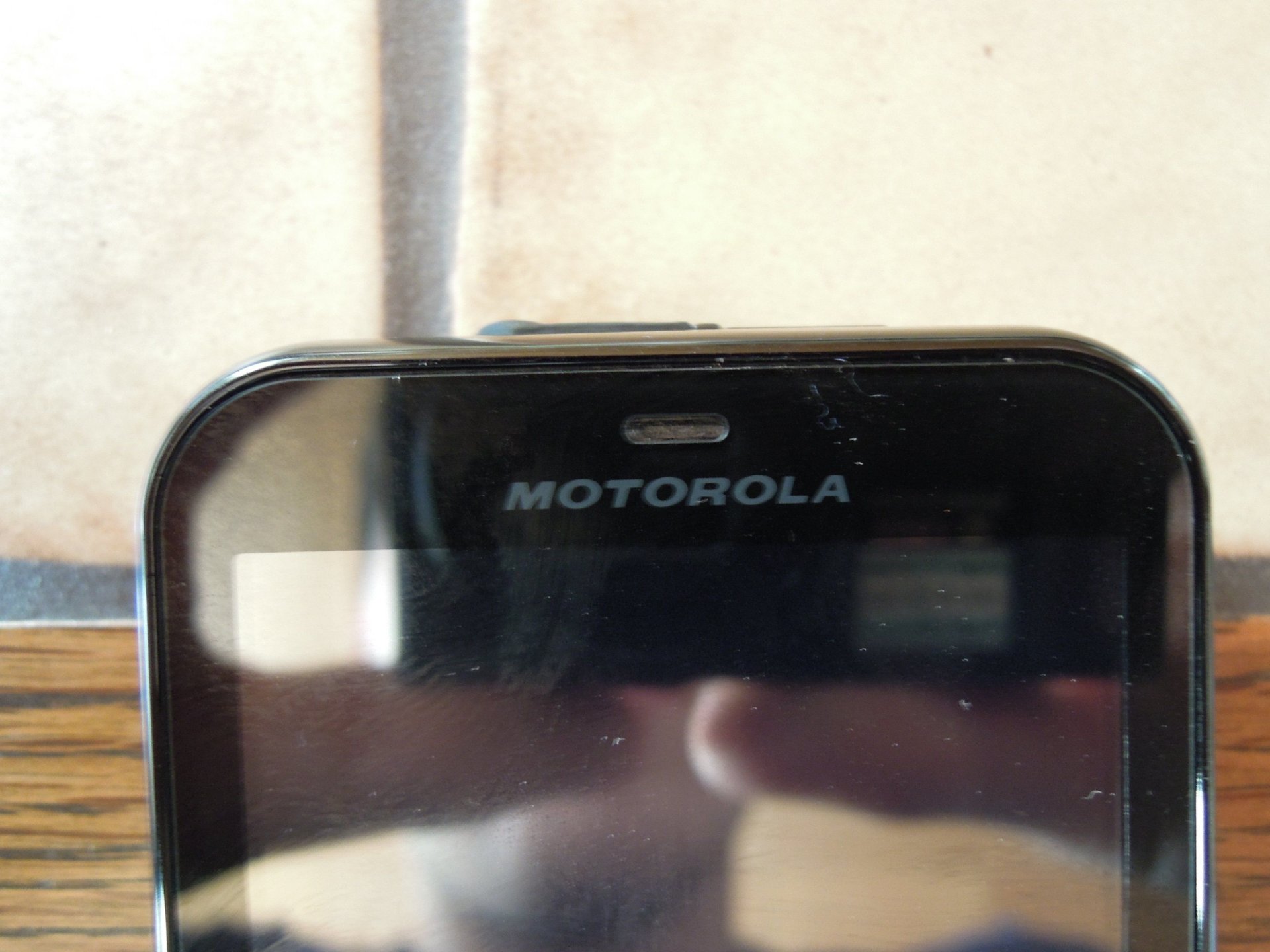

Das Touch ist gestern gekommen. Soweit alles Okay.

Nun ist es aber so, dass ich einen Anrufer nur noch sehr leise höre.

Kann es daran liegen, dass der hörerlautsprecher versetzt zur aussparung ist, oder liegt ein defekt vor?



[coolfranz]

sicher, dass du den lautsprecher richig eingebaut hast? Meine mich erinnern zu können, dass dieses Teil nicht zu 100% symmetrisch ist.

Also nochmal aufschrauben und das Ding um 180° drehen.


Könnte aber auch sein, dass du dein bei der Aktion beschädigt hast...



[gucul]

So, nach einen sehr-sehr langen Geschichte - 3 unterschiedliche Digitizer + etlichen Hörern habe ich mein Defy endlich zum Ende repariert.... Und jetzt frage ich mich, ob es sich geljhnt hat -mit der Sicherheit -nicht!

Also, erst gut überlegen!



[Detroit]

Tausch hat soweit geklappt.

Jetzt wollte ich es starten und es erscheint immer nur eine weiße LED wenn ich es lade.

Meine Suche ergab bis jetzt nur Themen die mit Customwares zu tun haben.

Jemand ne Idee?



[six.cylinders]

Hallo zusammen,
mein Defy lässt sich nichtmehr einschalten und nichtmehr laden.
Der Akku ist "bauchig angeschwollen" und zusätzlich sind die Pins in der USB-Buchse teilweise abgebrochen. Wenn ich das Defy an das Ladekabel stecke und wackle, blinkt eine weiße LED links oben neben dem Speaker. Ist hier jemand im Forum, der mir die USB-Buchse austauschen könnte?
