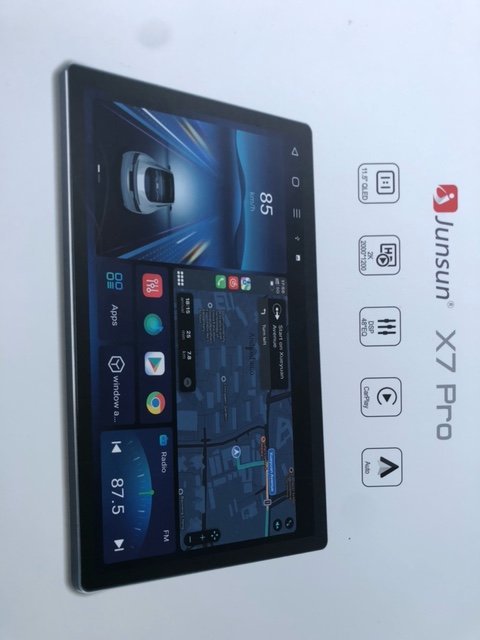

Junsun X7 Pro erster Erfahrungsbericht

[S7_winne]

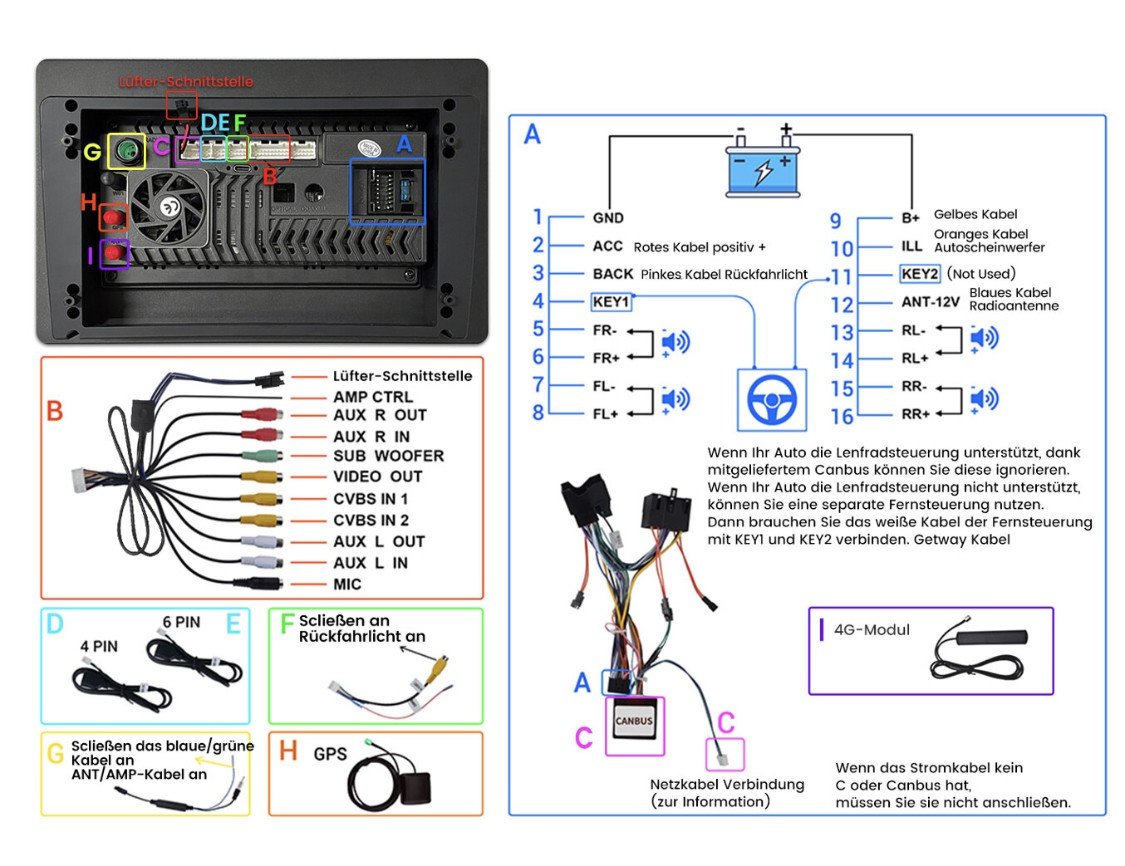

@Gustav61 an deinem Schaltplan fehlt auch der große weiße Stecker.

Beiträge automatisch zusammengeführt: 21.05.2024

@Gustav61 wofür ist dieser Stecker laut Anleitung?



[Gustav61]

Das ist kein Stecker sondern eine Box, angeblich canbus Box, da gehen alle Kabel aus dem Auto Anschluss und ein Kabel zum Radio ein weißer Stecker mit 2 Kabel



[S7_winne]

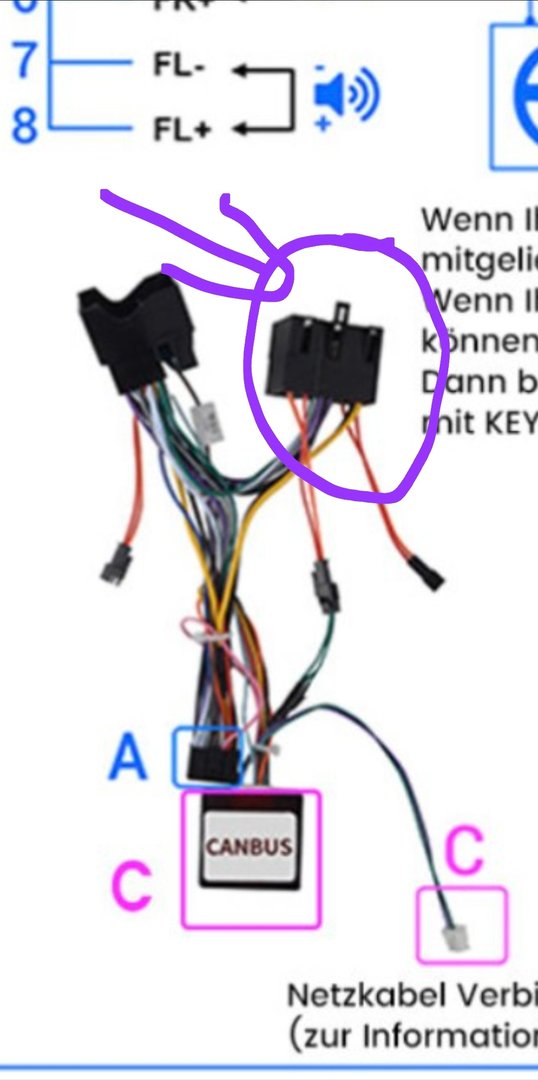

@Gustav61 der Canbus-Decoder ist Pink eingekastelt. Ich meine meinen ergänzten violetten Kreis mit Pfeil.

Beiträge automatisch zusammengeführt: 21.05.2024

@Gustav61 wo Canbus drauf steht ist Canbus drin.



[Gustav61]

Ich muss zu Hause noch mal schauen, das Bild ist von junsun gekommen. Bevor wir über was falsches reden, sobald ich zuhause bin, mache ich ein Photo und poste es



[S7_winne]

@Gustav61 hast du nur den Anschlussplan bekommen? Interessant wäre die Hälfte mit der Erklärung.

Beiträge automatisch zusammengeführt: 21.05.2024

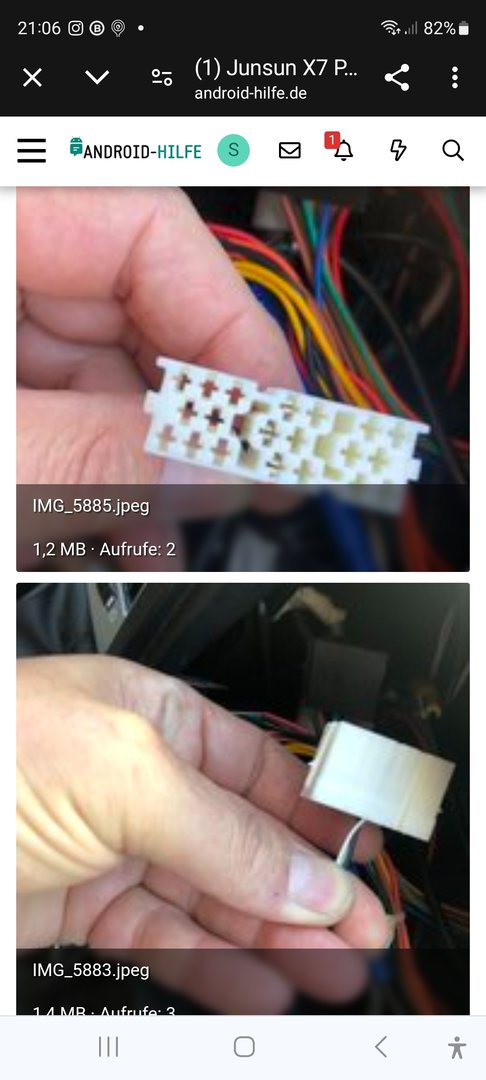

@Gustav61 diesen weißen Stecker finde ich nicht auf dem Anschlussplan.

Beiträge automatisch zusammengeführt: 21.05.2024

@Gustav61 das ist eig. das "Innenleben" von einem Quadlockstecker.



[Gustav61]

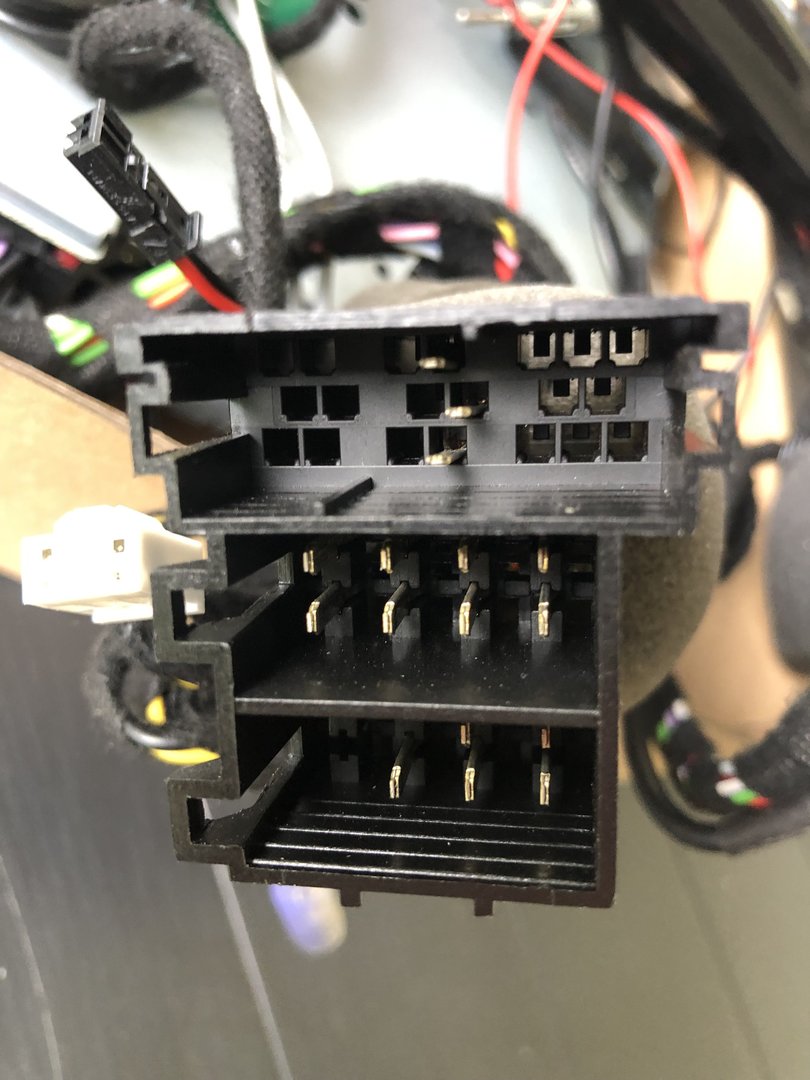

So ein Stecker ist im Auto vorhanden, am mitgelieferten Kabel gibt es ein Steckplatz, ist in Dreier Kombination ( Bild 5888) nur wie gesagt ist die Belegung komplett anders. Die passen rein mechanisch zu einander aber die pinbelegung nicht



[S7_winne]

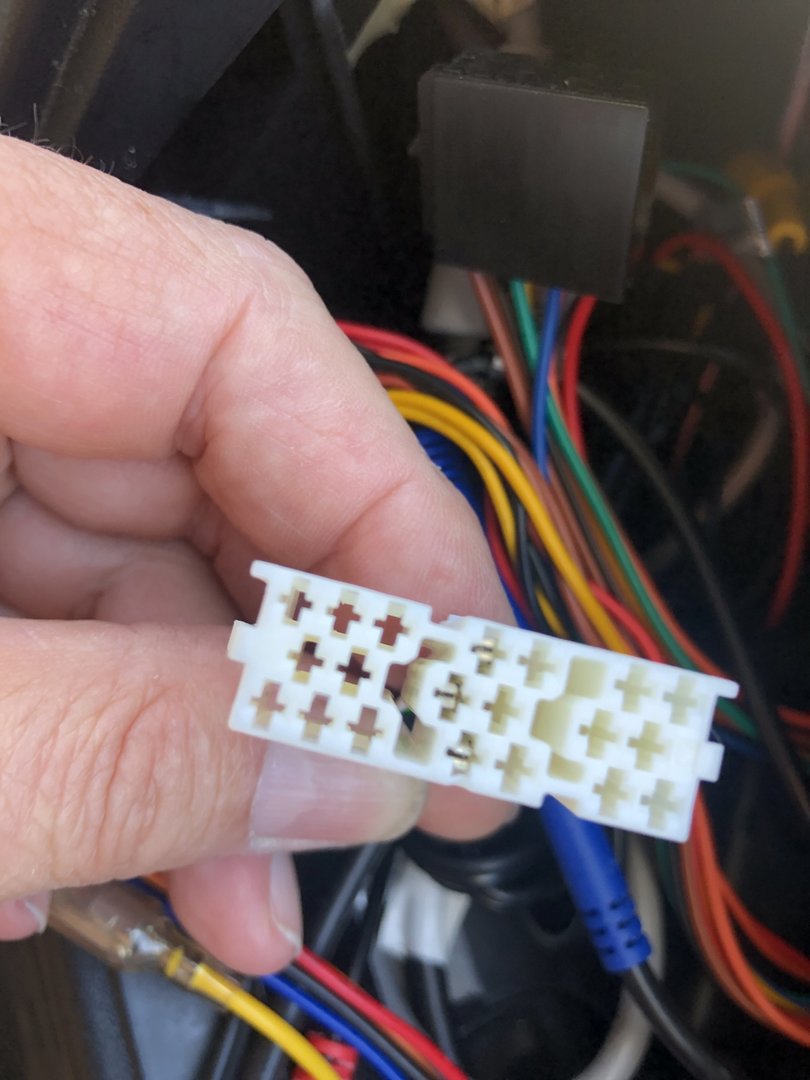

@Gustav61 der weibliche, weiße 5585 und der männliche 5888 Quadlock passen 100%ig zusammen. Besonders die Belegung.

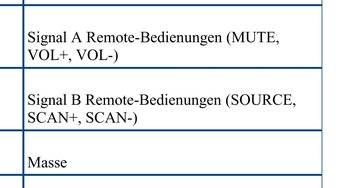

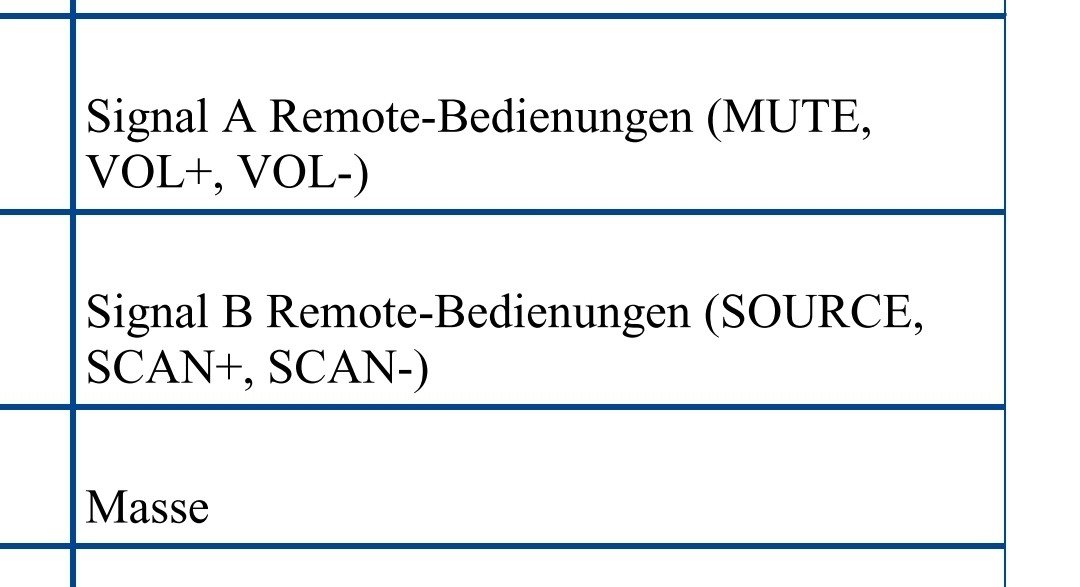

Die 3 Pins sind original Fiat Ducato Belegung für (Lenkrad)Fernbediehnung von Audiofunktionen. Wie bereits gesagt, sind diese Pins nur für die o.g. Fernbedienung erforderlich.

Beiträge automatisch zusammengeführt: 22.05.2024

@Gustav61 wenn nötig, würden sich diese 3 Pins im weißen Stecker leicht an die richtige Position ändern lassen.

Beiträge automatisch zusammengeführt: 22.05.2024

@Gustav61 wenn du wieder zu Hause bist, dann mache bitte ein Foto vom gessmten Kabel und Deteilfotos der 2 ISO Stecker oben. Bitte von der Stiftseite und von der Kabelseite. Sowie ein Foto vom Stecker am Canbus Decoder, dass die Farben Belegung erkennbar ist.



[Gustav61]

Hallo ich bin jetzt zuhause,

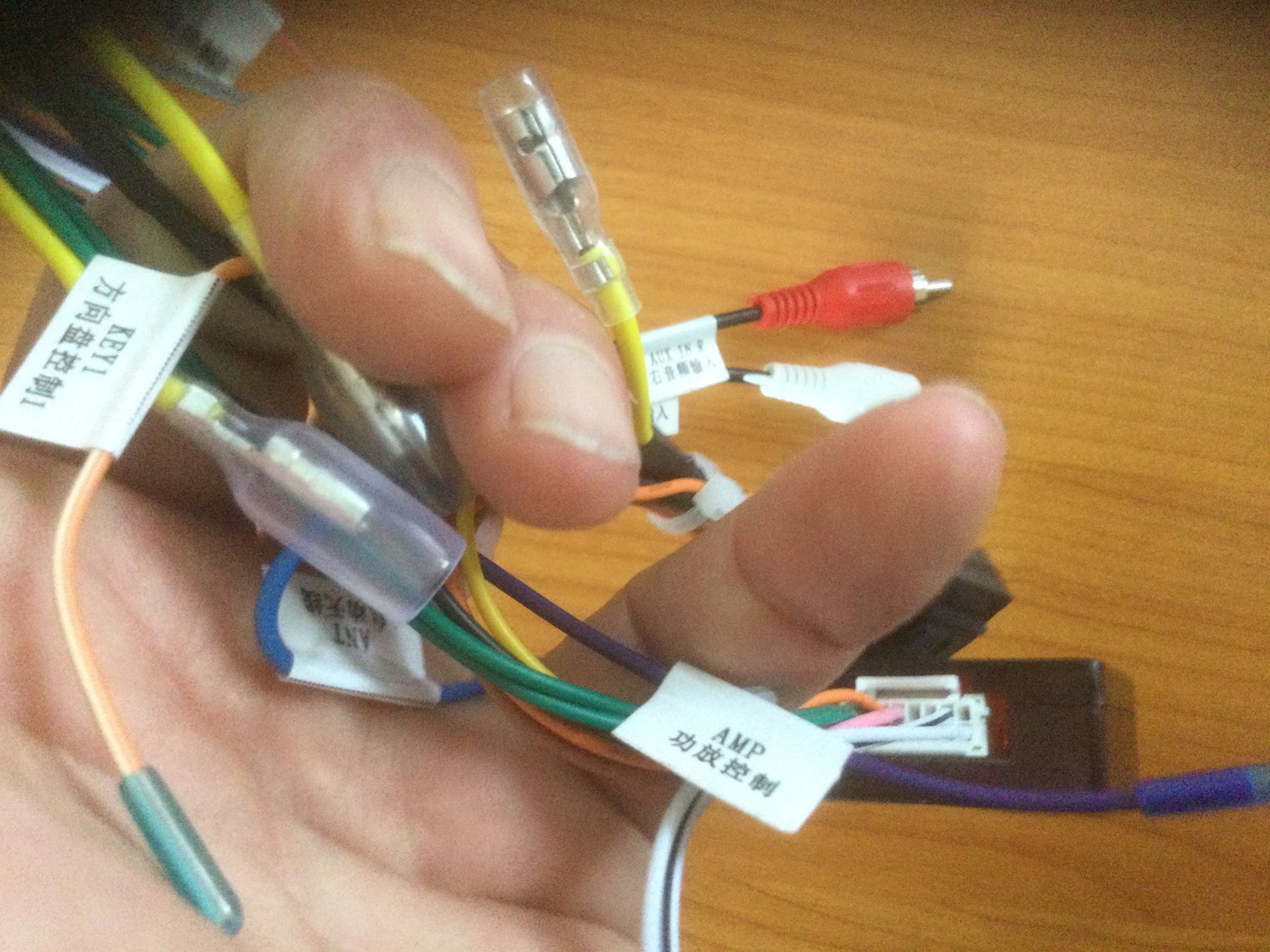

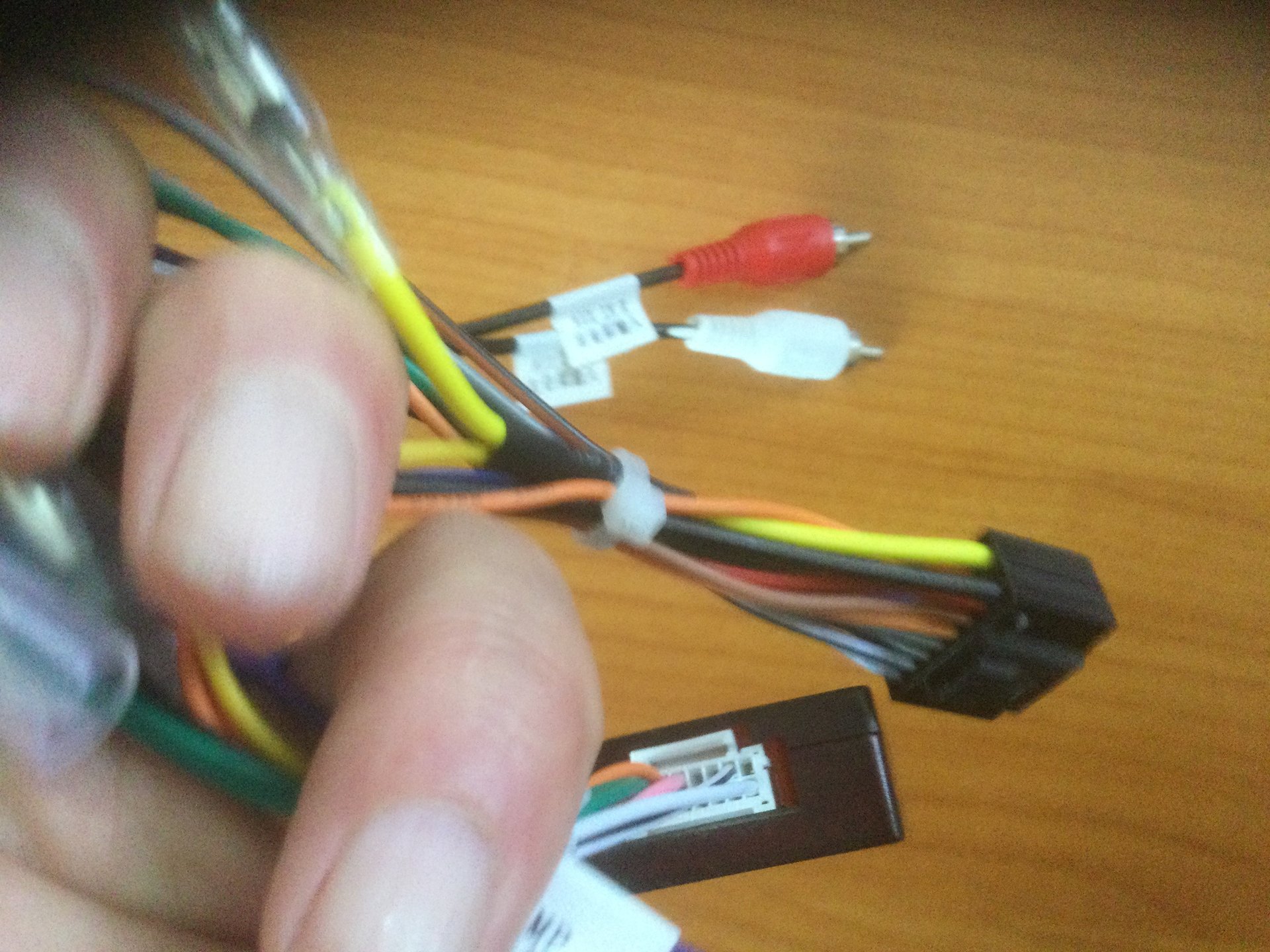

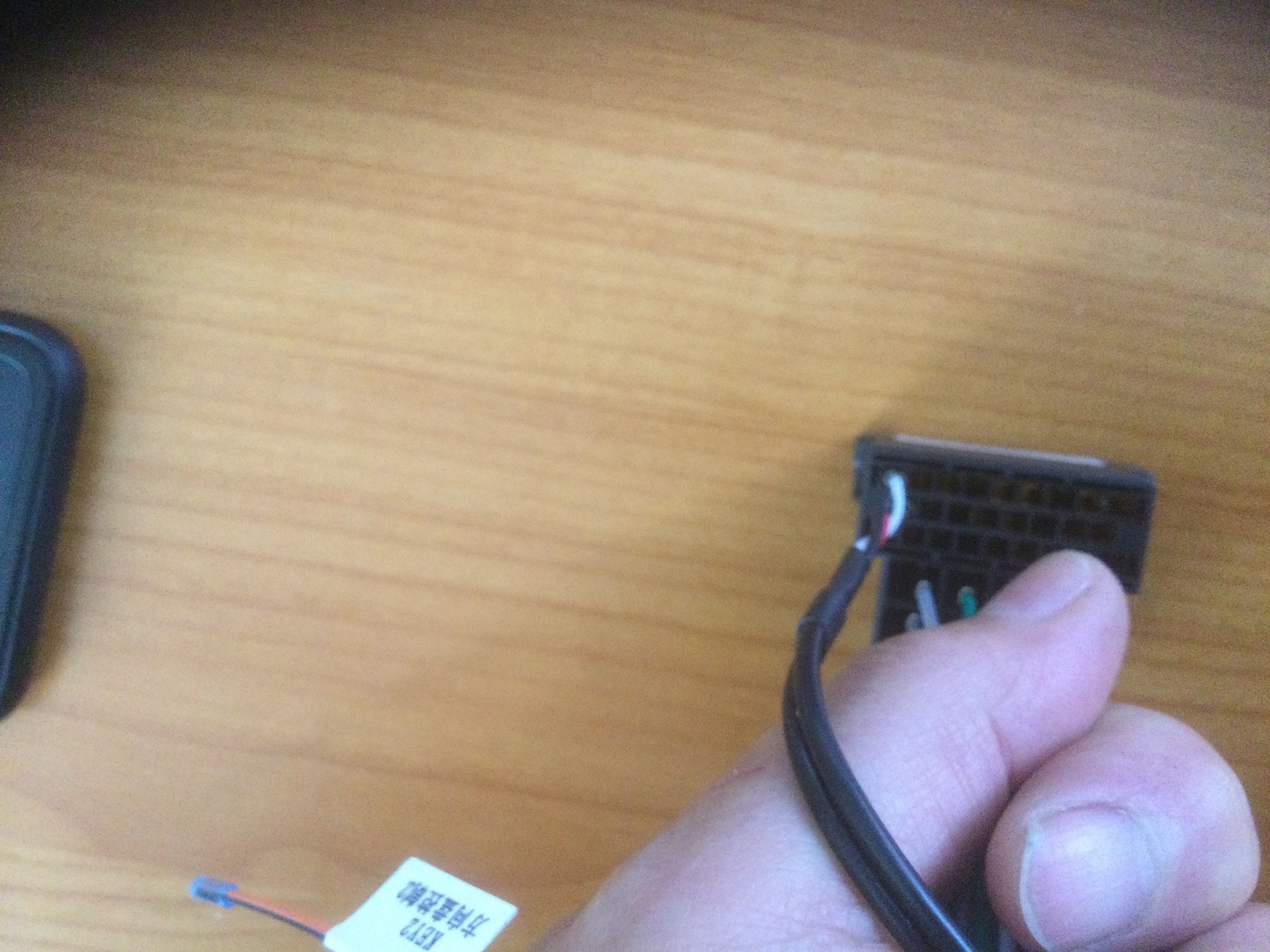

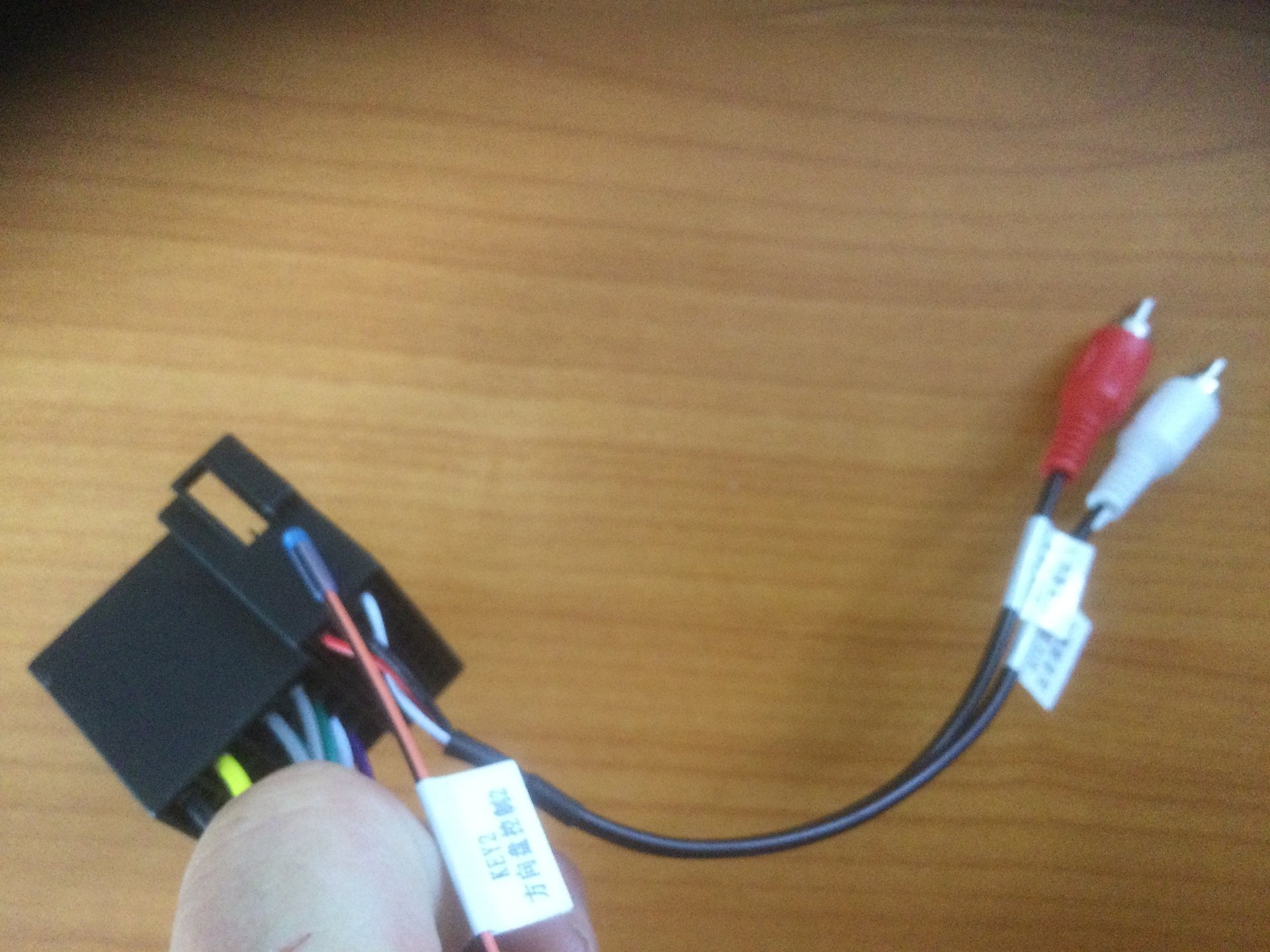

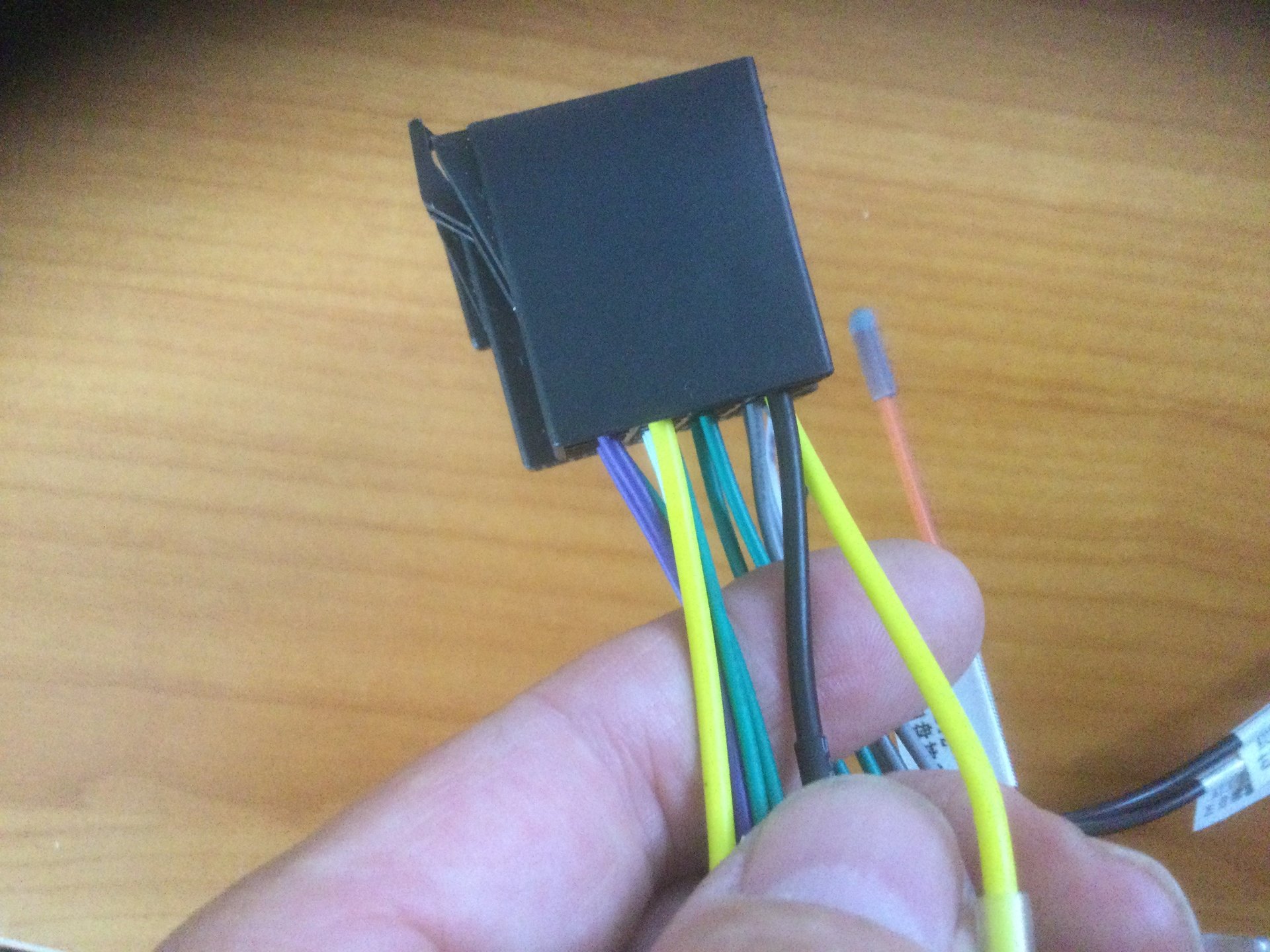

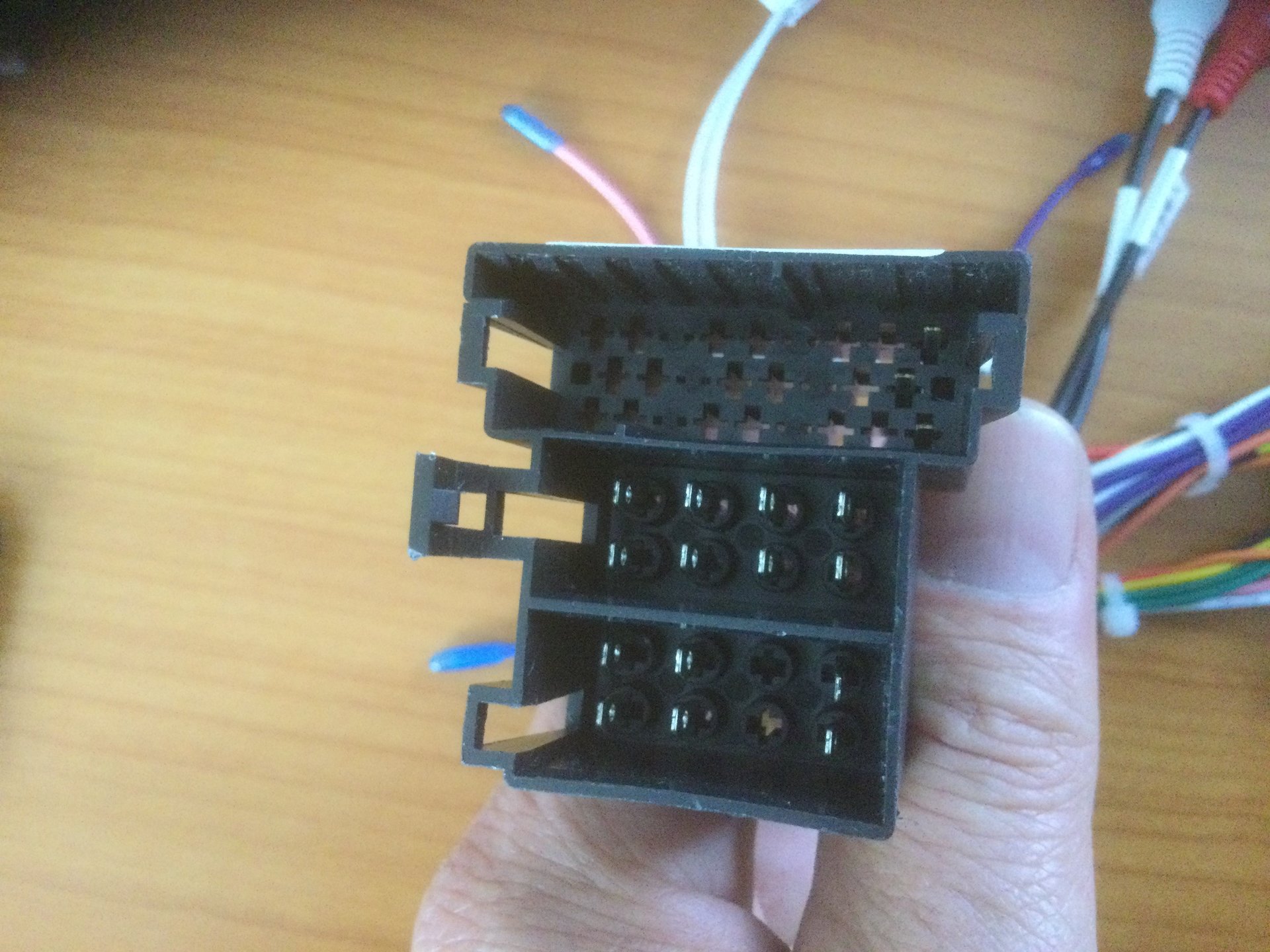

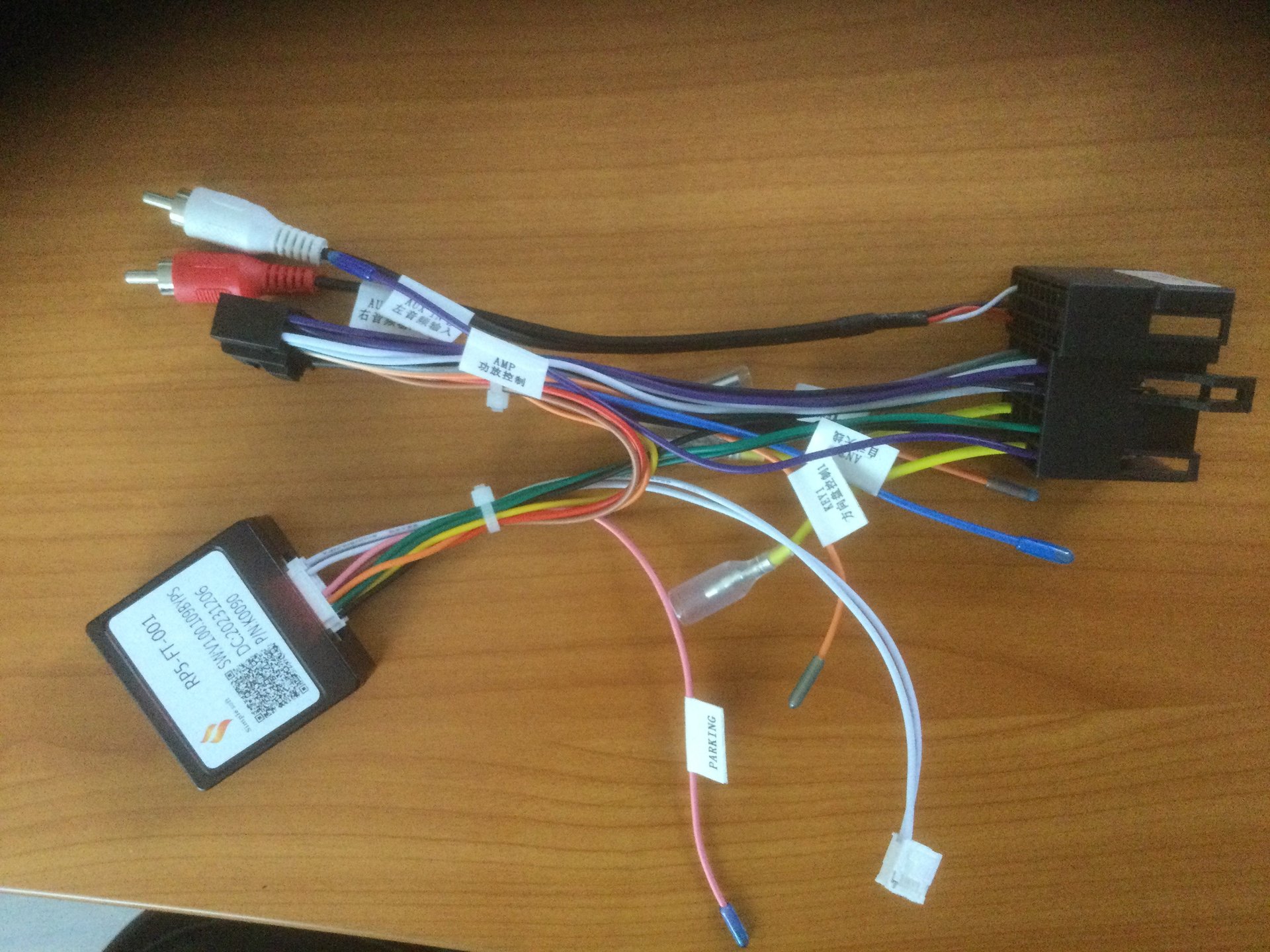

anbei die Fotos vom mitgelieferten Adapter

Beiträge automatisch zusammengeführt: 03.06.2024

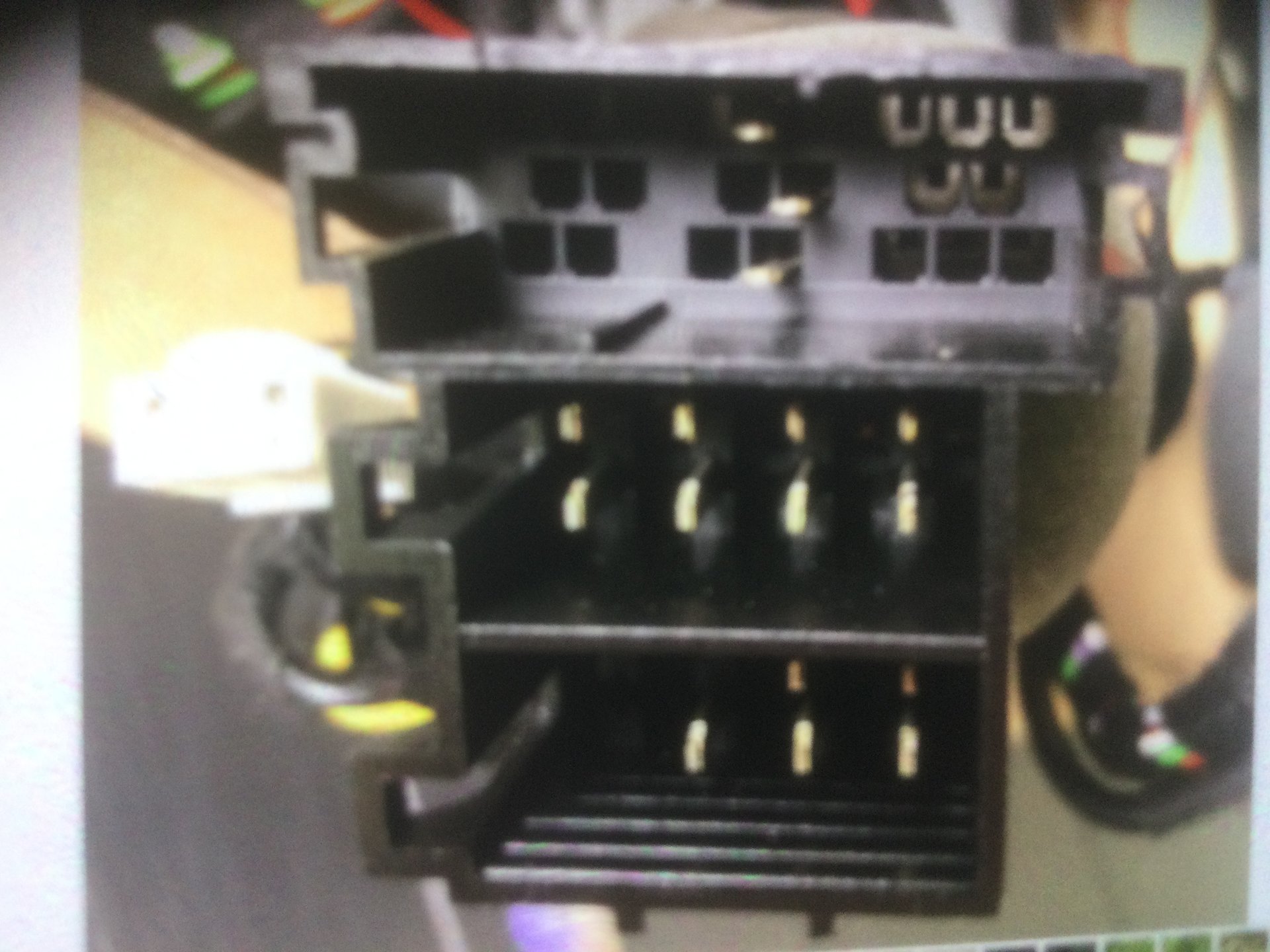

Und das ist der Stecker der im aut vorhanden ist



[S7_winne]

Moin Moin aus dem Urlaub.
Uijuijui das ist lange her. Muss erst mal sondieren. Bin völlig raus.
Bin ja nicht mehr der jüngste.
Schreibe bitte nochmal welcher Stecker wohin gehört. Bild Nummer etc.



[S7_winne]

Am neuen Adapterkabel sehe ich nur einen männlichen ISO Stecker. Auf den Fotos sind zwei verschiedene Stecker zu sehen. Ich kann dir nur helfen, wenn du präzise Angaben/Fotos zeigst.
Auch kann ich auch den Fotos keine einzelne Kabelader verfolgen.
Du musst anhand der Belegungspläne die ISO Stecker vergleichen und zuordnen.

Beiträge automatisch zusammengeführt: 03.06.2024

Beiträge automatisch zusammengeführt: 03.06.2024

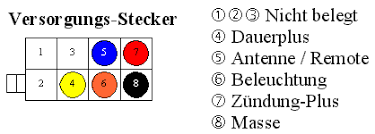

Das ist die Standardbelegung des Steckers vom Auto. Die Farben können am Autokabelbaum abweichen. Die Farben am Adapterstecker sollten übereinstimmen.

Beiträge automatisch zusammengeführt: 03.06.2024

Auf dem Junsun Bild sind die Farben korrekt angegeben. Bitte vergleichen.



[S7_winne]

@Gustav61 so wie dein Originalstecker aussieht, liegt bei dir kein Canbussignal am original Radiostecker an.
Somit kann der Canbusadapter nicht funktionieren.
CAN-Bus - Ducatoforum.de



[Gustav61]

Moin Moin,
Ja du hast recht, es sind nur männliche Stecker. Aber das letzte Bild zeigt den Stecker von dem zuvor eingebauten Radio.
Restliche Bilder sind vom Adapter des Junsun x7.

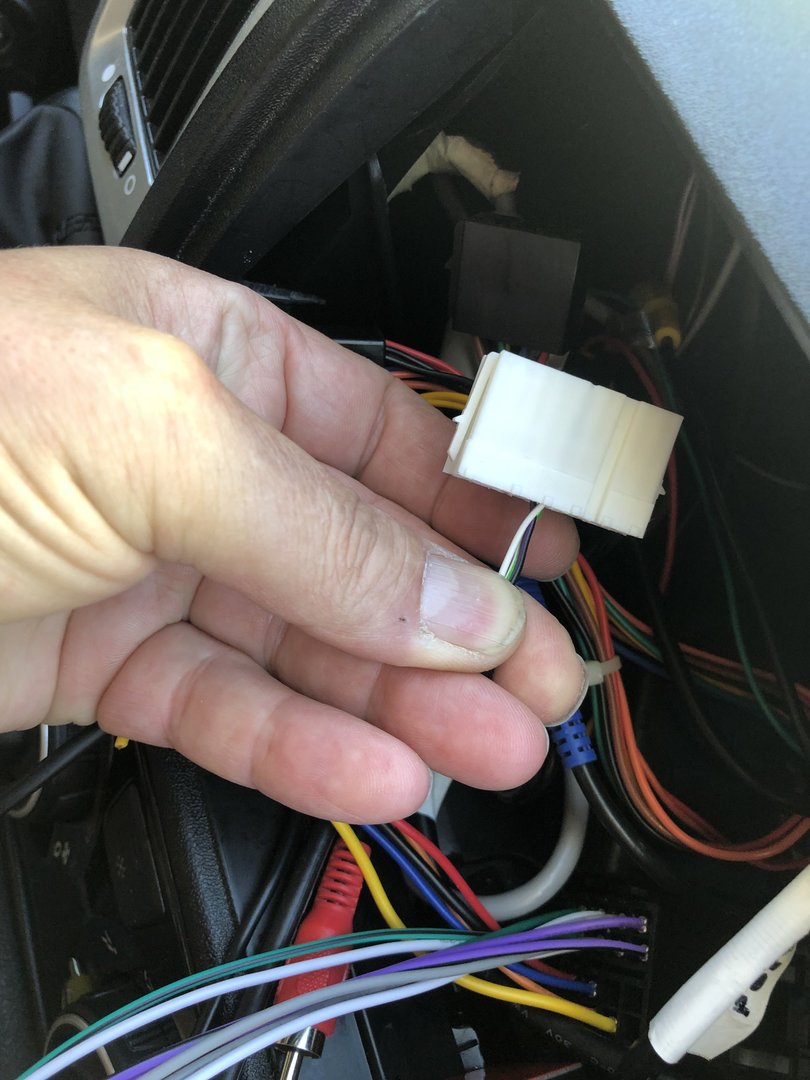

Ich habe in meinem Fahrzeug im Anschluss Stecker keinen canbus, sondern nur Klemme +30, Licht, Antenne, +15 und Masse. Aber es gibt noch ein Stecker weis mit 3 Pins für Lenkrad Fernbedienung. Bild im Anhang.
Darüber konnte ich das vorherige Radio steuern dazwischen gab es ein „canbus Adapter „
Schönen Urlaub noch



[S7_winne]

@Gustav61 moin, war das Vorgängerradio auch ein Android? Anderenfalls hängt eig. das Radio direkt am Kabelbaum vom Auto.

Hast du mal ein Foto des Anschussadapters mit Canbus, wenn möglich so, dass es im alten Radio steckt?
Was für ein Stecker ging zum alten Radio? "ISO" oder "20 PIN" oder so wie der jetzige "16 PIN"?

Beiträge automatisch zusammengeführt: 04.06.2024

@Gustav61 hilfreicher wäre beim letzten Foto, wenn deine Finger nicht den Verlauf der Kabel verdecken würden.
Meine Idee wäre:
Das alte Canbus Kabel drin lassen. Dann nötigenfalls per Adapter den alten Radiostecker mit dem neuen 16Pin Radioanschluss verbinden.
Dazu müsste ich das alte Anschlusskabel mit angestecktem Radio sehen.



[Gustav61]

So nun möchte ich ein Update zu meiner Story machen
Nach langem Schriftwechsel mit dem Verkäufer, hat er endlich verstanden das ich kein CANBUS im Radiostecker habe
Die Lösung war ganz einfach, denn von Fiat bereitgestellten Weißen Stecker von den Lenkradtasten einfach mit Key 1 und 2 Verbinden und GND auf Masse legen.
Nach dem ich das gemacht habe siehe da ich konnte die Tasten anlernen und habe alle Funktionen da. Kann sogar die Sprachsteuerung aktivieren
Das Gerät funktioniert eigentlich gut. Muss noch zusehen das ich bestimmte Einstellungen anpasse und für den Preis ist es Gut.
Was mir noch nicht ganz gefällt, ist der Einbaurahmen, das Radio steht zu weit nach vorne raus, aber das wird jetzt das nächste sein was ich in angriff nehme



[S7_winne]

@Gustav61 Danke für deine Rückmeldung. So können wir vllt. helfen, wenn wiedermal jemand ein solches Problem hat.



[Gustav61]

Keine Ursache, dafür ist auch das Forum ja da
Jetzt habe ich ein neues Problem
Die Freisprecheinrichtung funktioniert nur im Stand, sobald ich losfahre können mich die andere nicht verstehen, kaum verständliche Sprache. Hab schon von intern auf extern umgeschaltet aber das Ergebnis gleich null
Habe Junsun angeschrieben, aber bis dato keine Reaktion



[S7_winne]

@Gustav61 ja die Freisprechfunktion ist sehr schlecht. Das interne Mikro ist schrecklich. Ich hab noch kein externes Mikro getestet. Ich hab noch eins in der Bastelkiste, weiß aber nicht recht wohin damit.



[Gustav61]

Dieser Kabelsatz beinhalten auch ein Mikrofon Anschluss, der in den Factory Einstellungen angeblich aktiviert werden kann :-(



[Nexusmonster]

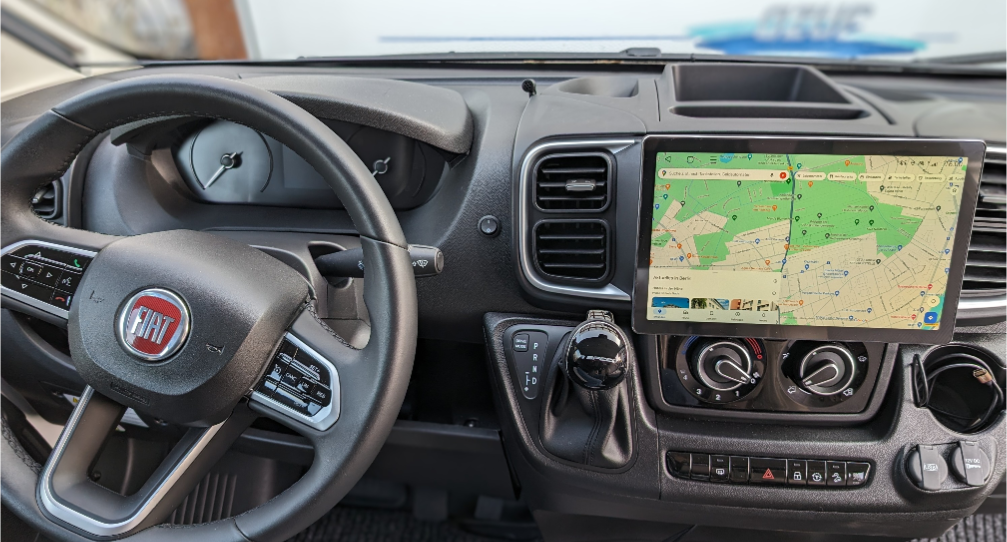

@Gustav61 habe seit langem hier wieder rein geschaut und bin erstaunt das mein Beitrag schon über 3 Seiten lang ist. Ich habe das Junsun X7 Pro in meinem neuen Ducato MJ24 verbaut. Eine neue Blende für den Schacht musste ich kaufen und die Blende mit der mitgelieferten Blende von Junsun zusammenfügen per Kleber und ein bisschen Bastelei. Ich habe nicht die canbus Stecker genutzt da sie damit nicht kompatibel waren - ist allerdings egal, denn Key1+2 konnte ich problemlos auf der Lenkradsteuerung verbinden. Bildschirm passt sich dem Licht des Autos an. Ein externes Mikro habe ich verbaut und funktioniert super. Gestern habe ich ein Update in der Anzeige gehabt, aber habe es noch nicht installiert. Ansonsten bin ich weiterhin super zufrieden mit dem Gerät.



[Gustav61]

@Nexusmonster Das hört sich aber Komplet anders an, wie bei mir Ich habe eine lange Geschichte mit dem X7 Pro, bzw. V3 Plus. Verkauft wurde mir ein X7 Pro, wenn ich aber im Internet schau ist es ein V3 Plus. Nach langem hin und her hatte mir Junsun geantwortet das die Lenkradtasten einfach direkt Angeschlossen werden können, was ich zwar davor versuchte aber die GND Leitung nicht anschloss. Was aber von Anfang an sehr schlecht Funktionierte ist die Freisprechfunktion während der Fahrt und das ist sehr ärgerlich, da meine Frau gerne während der Fahrt telefoniert :-(
Die Blenden Funktionierten sofort super! Ist zwar gewöhnungsbedürftig mit dem großem Abstand aber alles in allem passte

Beiträge automatisch zusammengeführt: 09.07.2024

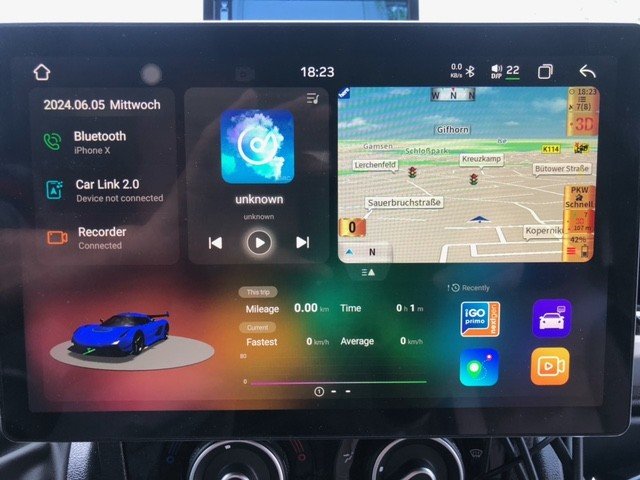

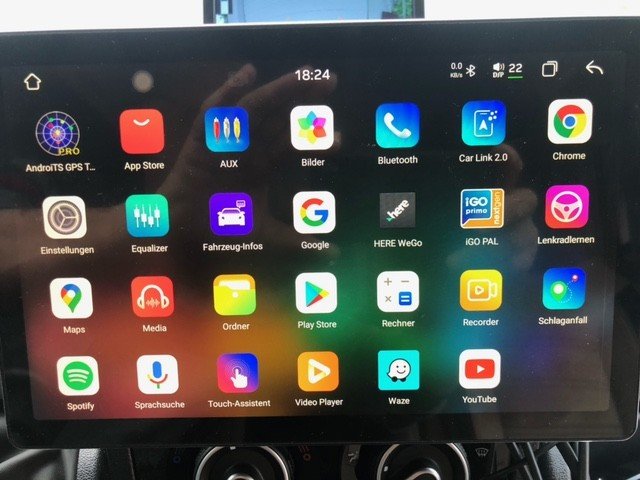

@Nexusmonster Kanst du bitte dein Start Bildschirm als Foto Posten Danke
